Precision 3 - Wzmacniacz końcowy mocy
Odnośnik do strony produktu na witrynie producenta: AUDIO GD
Precision 3 to końcowy stopień wzmacniacza mocy wykonany z zastosowaniem audiofilskich elementów, z tranzystorami stopnia mocy pracującymi w układzie Diamond Cross. Urządzenie może pracować także jako stopień wyjściowy wzmacniacza słuchawkowego, dedykowany szczególnie do pracy ze słuchawkami magnetoelektrycznymi i podobnymi, które wymagają dużej mocy wyjściowej. Wzmacniacz pracuje z wykorzystaniem technologii "lustra prądowego", w unikalnej wersji ACSS, opracowanej przez Audio-GD. Stopień końcowy zbudowano na 4 tranzystorach wysokiej mocy (150W/15A /pc) dających 70W przy 8 Ω na kanał i 15W przy 40 Ω w trybie pracy wzmacniacza słuchawkowego. Zespół zasilania został zaprojektowany z kondensatorami o pojemności ponad 40 000 uF, zasilany przez przewymiarowane transformatory. W konstrukcji użyto wysokiej jakości precyzyjnych rezystorów KOA o tolerancji 0,1% i kondensatorów WIMA. Całość zamknięta w aluminiowej obudowie z miedzianą grodzią oddzielającą część zasilacza od części wzmacniacza właściwego. Precision 3 ma możliwość pracy w charakterze monobloku w przypadku, gdy jego obydwa kanały zostaną zestawione razem w połączeniu tzw. mostu (bridge) w trybie monobloku (przy pomocy przełącznika w panelu tylnym urządzenia).
Najważniejsze cechy:
- Konstrukcja wykonana w technologi przewlekanej
- Technologia ACSS bez OPA i kondensatorów sprzęgających w torze audio
- Końcówka mocy w układzie Diamond Cross
- Wbudowany system przeciwzwarciowy.
- Dwa wejścia analogowe: RCA x1 i ACSS x1.
- Moc wyjściowa 70W (8 Ω) i 15W ( 40 Ω)
- Łączna pojemność kondensatorów zasilania 40,000 uF
- Zastosowane audiofilskie komponenty: DAL, Wima, NOVER

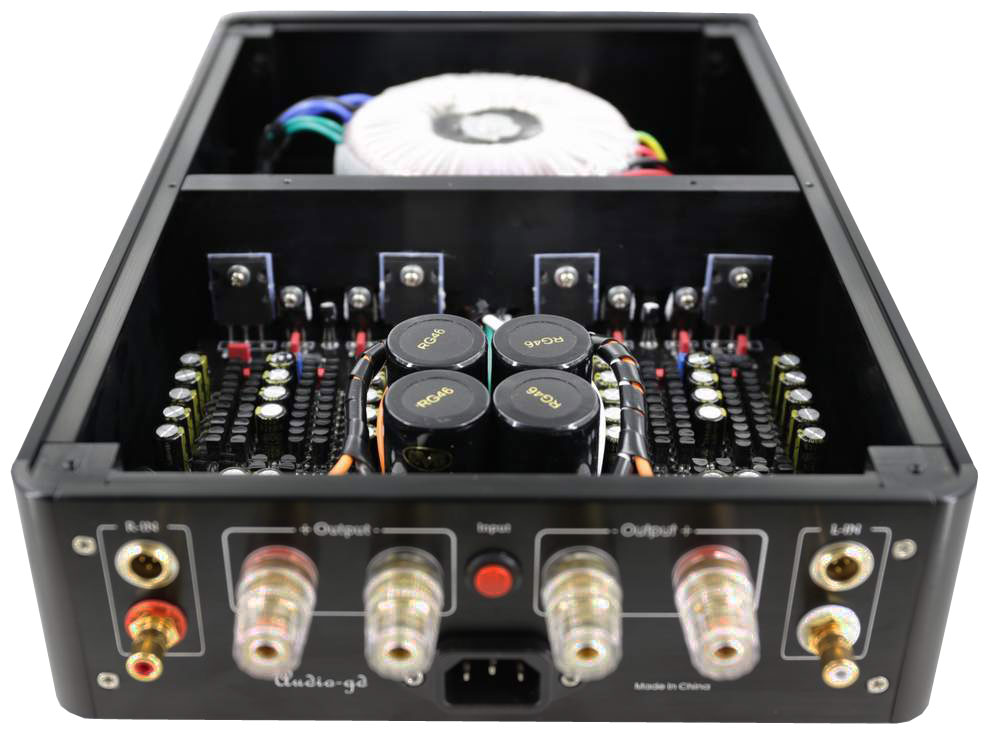

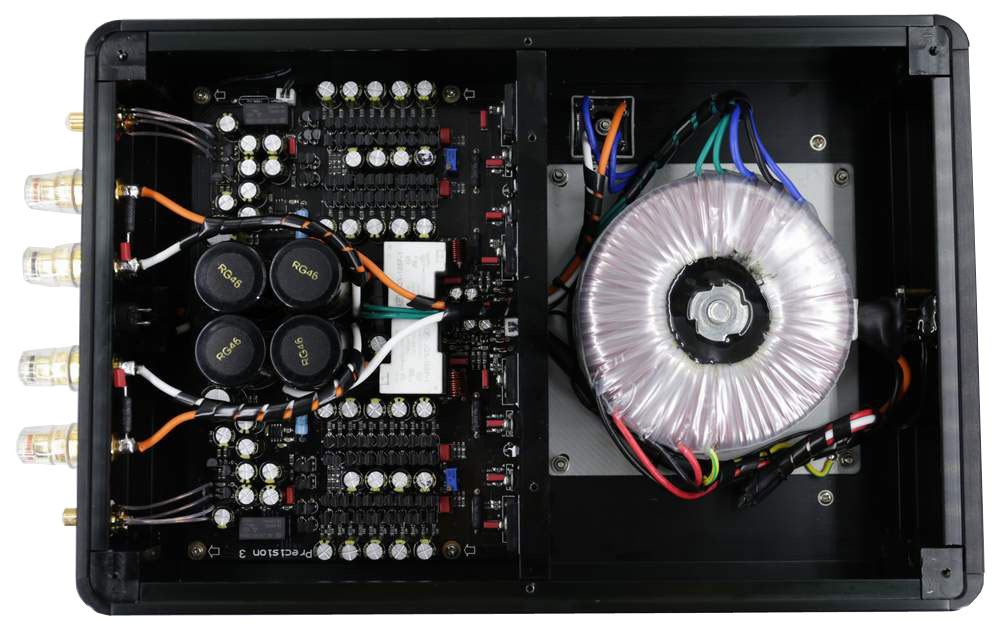

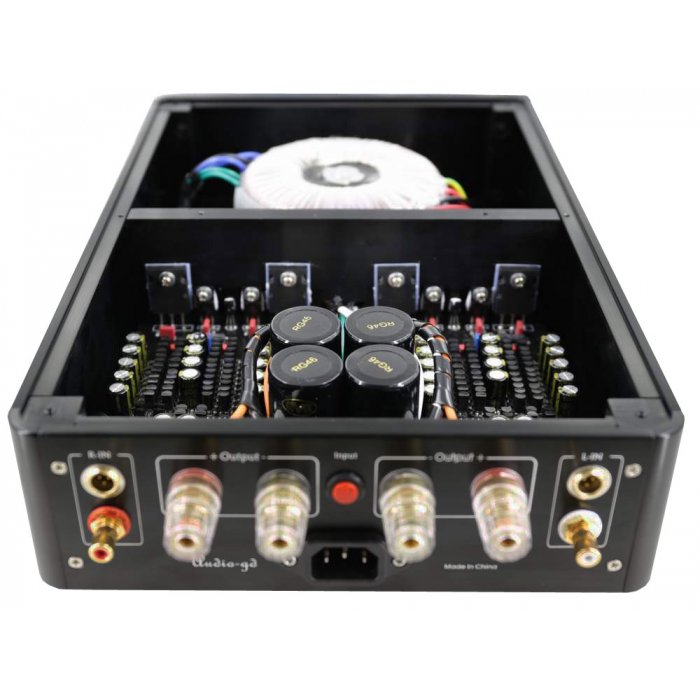

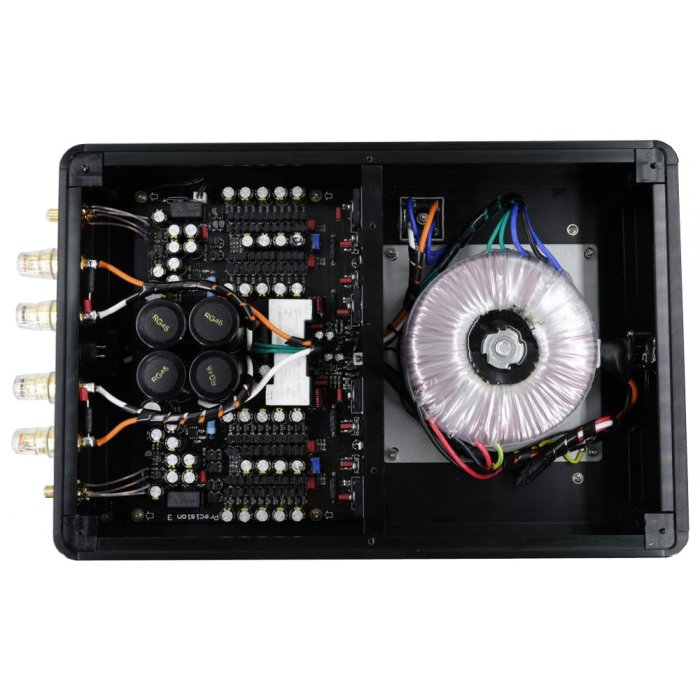

- Aluminiowa obudowa z oddzielną, ekranowaną strefą dla sekcji zasilającej.

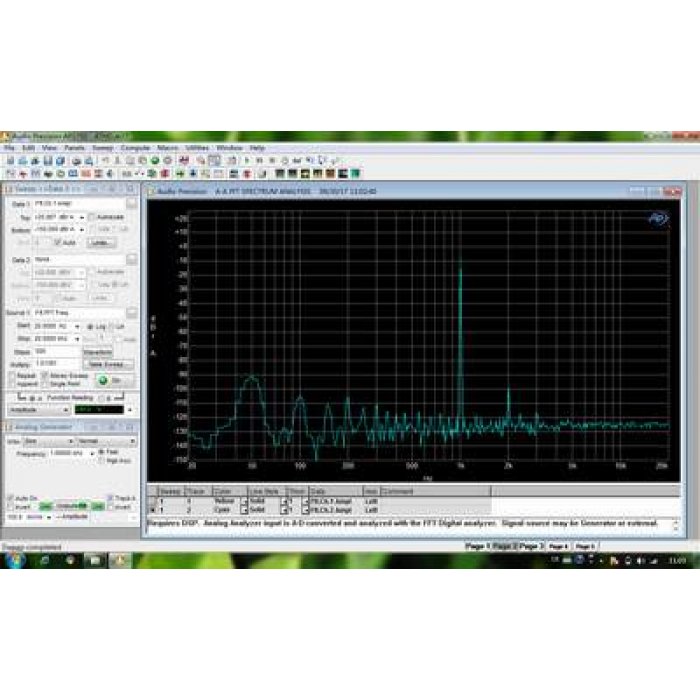

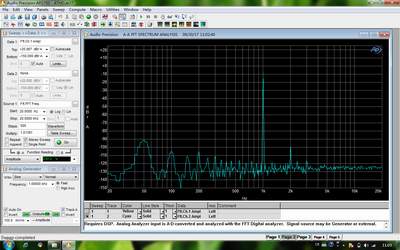

Tak jak w większości obecnie produkowanych urządzeń firmy Audio-GD, konstrukcja Precision 3 jest oparty o technologię wzmacniacza ACSS. Technologia ta polega na połączeniu stopni wejściowych i wyjściowych poszczególnych modułów toru audio bezpośredno w domenie prądowej (bez jakichkolwiek scalonych wzmacniaczy operacyjnych), oraz bez kondensatorów sprzegających. Technologię ACSS zastosowano również do połączenia urządzenia przy pomocy specjalnych kabli z wyjściami innych urządzeń z oferty Audio GD też wyposażonych w gniazda ACSS. Cały proces wzmocnienia odbywa się w jednym etapie, co powoduje wydatne zmniejszenie zniekształceń przy zachowaniu absolutnej przeźroczystości i doskonałej dynamice ( THD < 0.0015 %).
Stopień końcowy mocy oparty na 4 tranzystorach 150W/15A w układzie Diamond Cross, bez kondensatorów sprzęgających, w połączeniu z wydajnym zasilaczem, zapewnia wysoką dynamikę sygnału wejściowego. Konstrukcja oferuje doskonała liniowość pasma przenoszenia (20Hz do 20KHz < - 0,5DB )
Obsługa

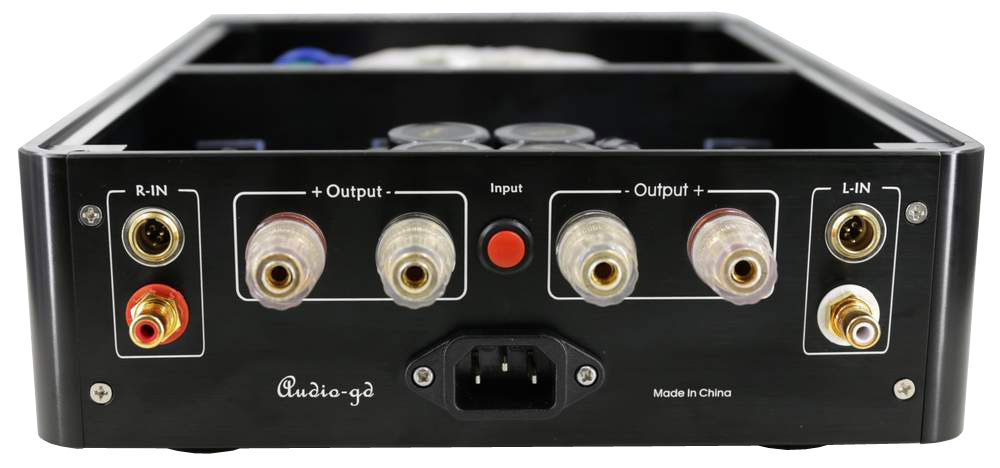

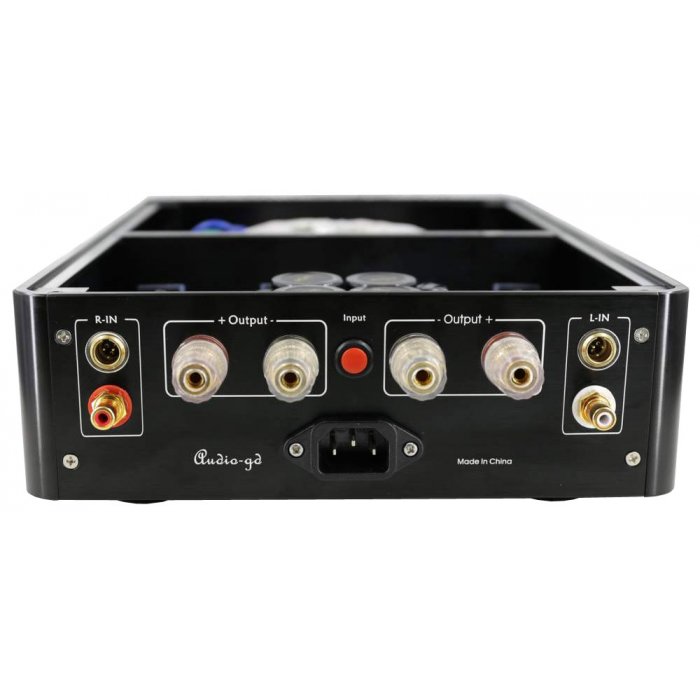

Czerwony przełącznik w panelu tylnym urządzenia pozwala na podłączenie go w trybie monobloku.

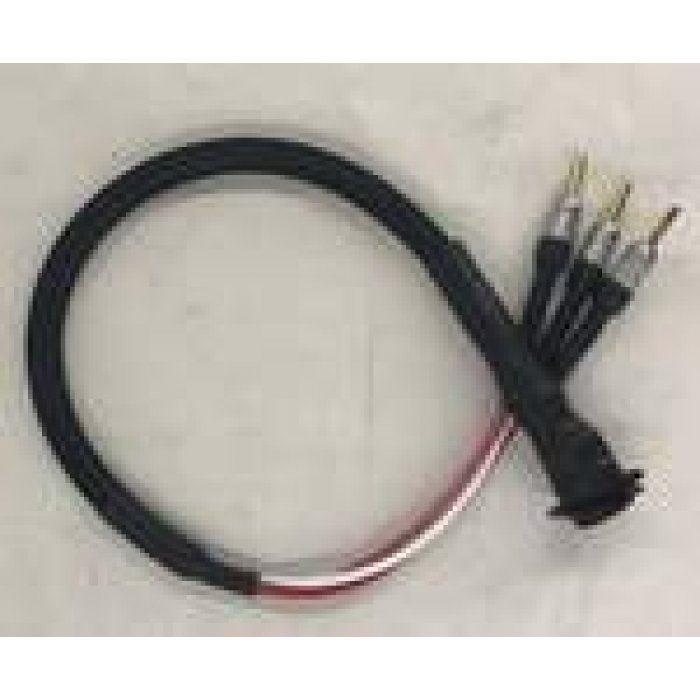

Praca w trybie wzmacniacza słuchawkowego wymaga podłączenia słuchawek przy pomocy specjalnego kabla
Precision 3 jest wyposażony w system ochrony przeciwzwarciowej wzmacniacza jak i kolumn. System kontroluje sygnały wejściowe weryfikując pojawienie się szkodliwego prądu stałego (DC offset) jak i chroni wyjście przed zbyt niską impedancją odbiorników mocy (np. zwarcie lub bardzo niska impedancja źle dobranego systemu głośników). System reaguje na anomalie. Wszystkie standardowe rozwiązania z zakresu źródeł jak i kolumn głośnikowych, mieszczące się w ogólnie przyjętych normach, nie uaktywnią systemu i pozwolą na normalną eksploatacje. W przypadku aktywacji MCU należy wyłączyć wszystkie urządzenia toru audio i usunąć przyczynę usterki.
Precision 3 jest wyposażony w dwie pary złącz wejściowych: ACSS oraz RCA i nie posiada własnej regulacji głośności. UWAGA: Podłączenie urządzenia Precision 3 do innego urządzenia również nie posiadającego własnego systemu regulacji głośności może spowodować uszkodzenie głośników, nadmierną mocą sygnału. Złącze prądowe ACSS jest kompatybilne z innymi produktami Audio-GD, jak i produktami innych firm pracujących w domenie prądowej (np. KRELL, STARI).
Specyfikacja:
Stosunek S / N |
> 115dB |
THD |
< 0.0015 % |
Moc wyjściowa (głośniki) |
70W @ 8 Ω |
Moc wyjściowa (słuchawki) |
15W @ 40 Ω |
Napięcie wyjściowe (maks.) |
25V |
Parametry wejść |
1,5 V RMS @ RCA 2mA RMS @ ACSS |
Impedancja wejściowa |
47K Ω @ RCA 10 Ω @ ACSS |
Pasmo przenoszenia |
20Hz - 50KHz ( - 0.5DB ) |
Przesłuch między kanałowy |
>-100dB |
Różnica wzmocnienia kanałów |
<0.05 dB |
Zasilanie |
220-240V AC 50/60 Hz |
Pobór mocy |
30W statyczny @ 240V |
Waga opakowania |
Około 8kg |
Wymiary |
240MM (W) * 360MM(D) * 80MM (H) |
Akcesoria |
Przewód zasilający |
Temperatury pracy |
+5 ° C do +40 ° C |
Wilgotność pracy |
5% do 90% |
