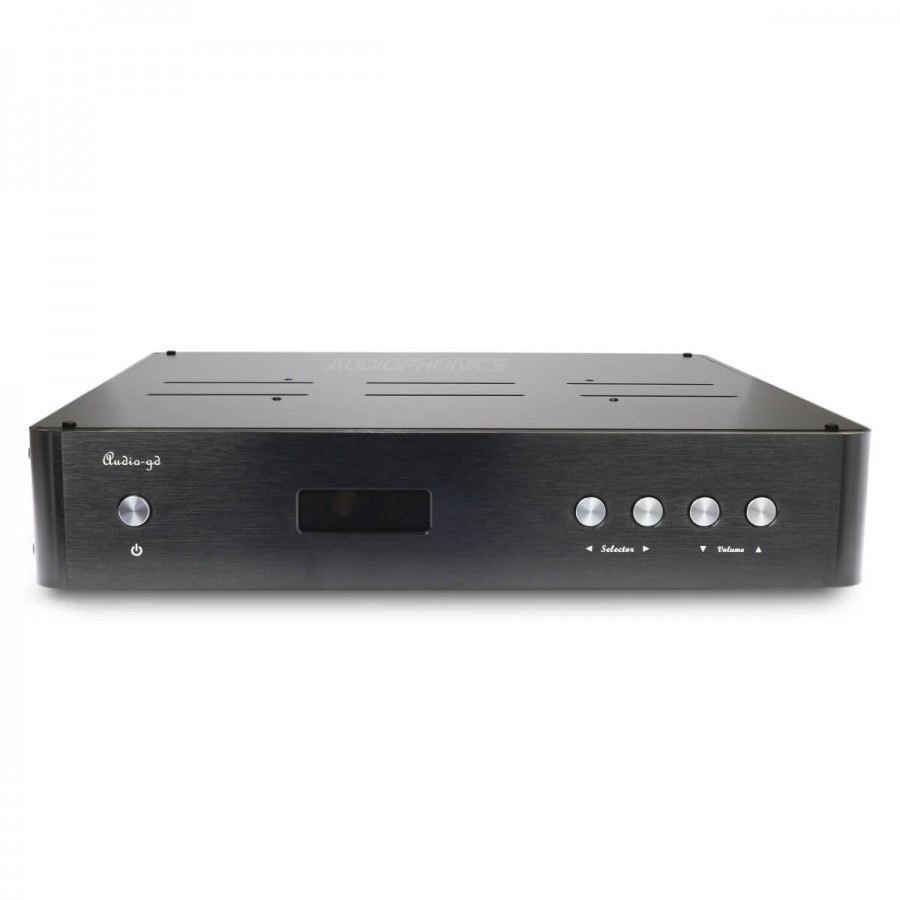

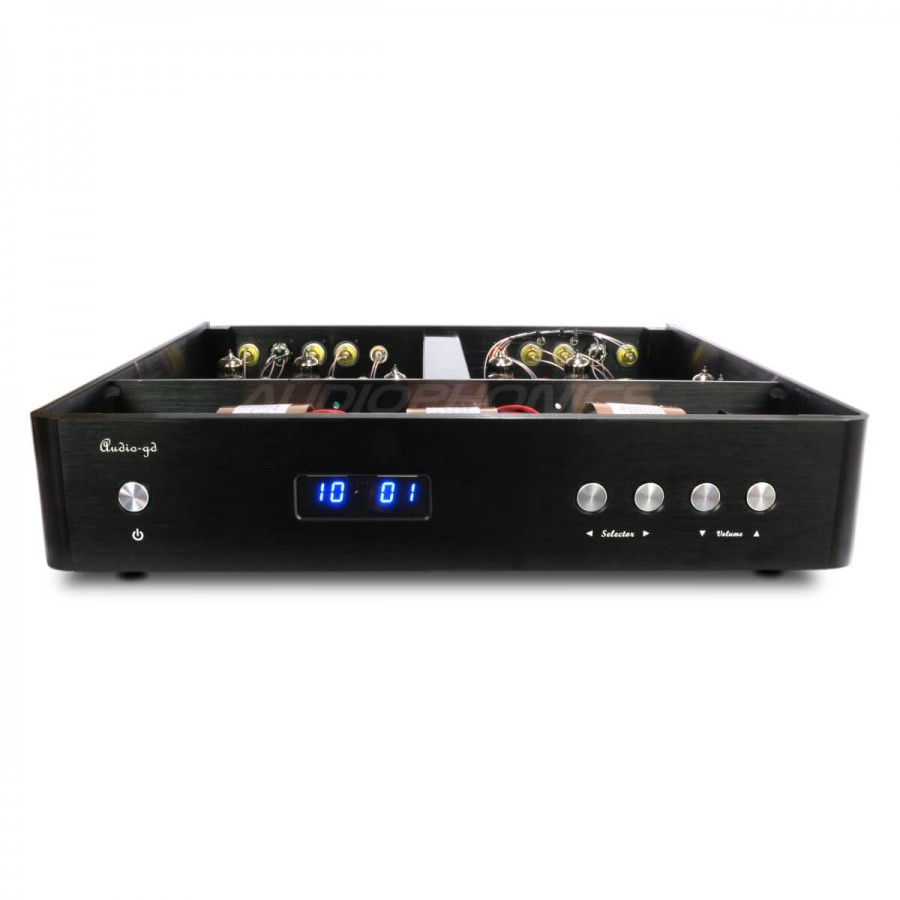

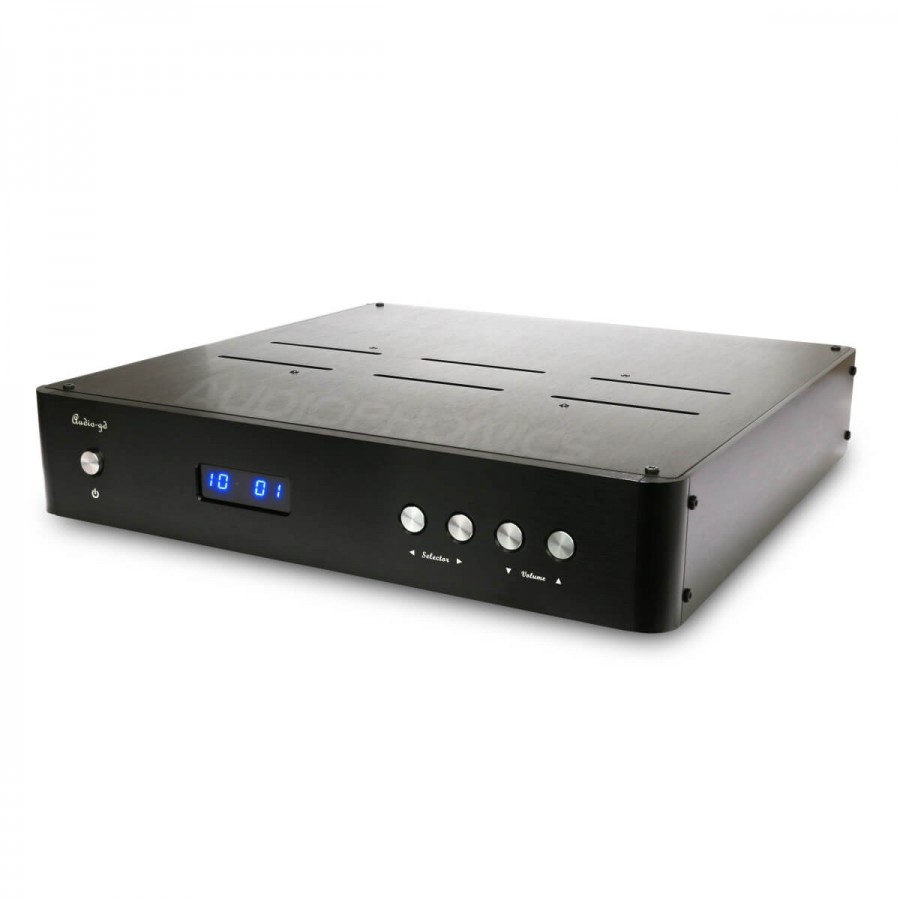

MASTER 1 Vacuum - Przedwzmacniacz lampowy
Master 1 Vacuum to w stu procentach przedwzmacniacz lampowy, gdzie stopień mocy i przedwzmacniacz czyli stopień pośredniczący są zbudowane wyłącznie z lamp, rezystorów i kondensatorów. Innymi słowy, jest to czysta konstrukcja lampowa opracowana specjalnie w celu przejęcia najlepszych cech tej technologii. Master 1 Vacuum zachwyci audiofilów, którzy cenią charakterystyczne cechy dźwięku lamp bez poświęcania przejrzystości i dokładności tonalnej z dynamiką urządzenia o wysokiej wierności.
Urządzenie ma wbudowany ukłąd opóźniający podłączenie lamp aby zapobiec mogącym powstać w tym czasie przydźwiękom i trzaskom.

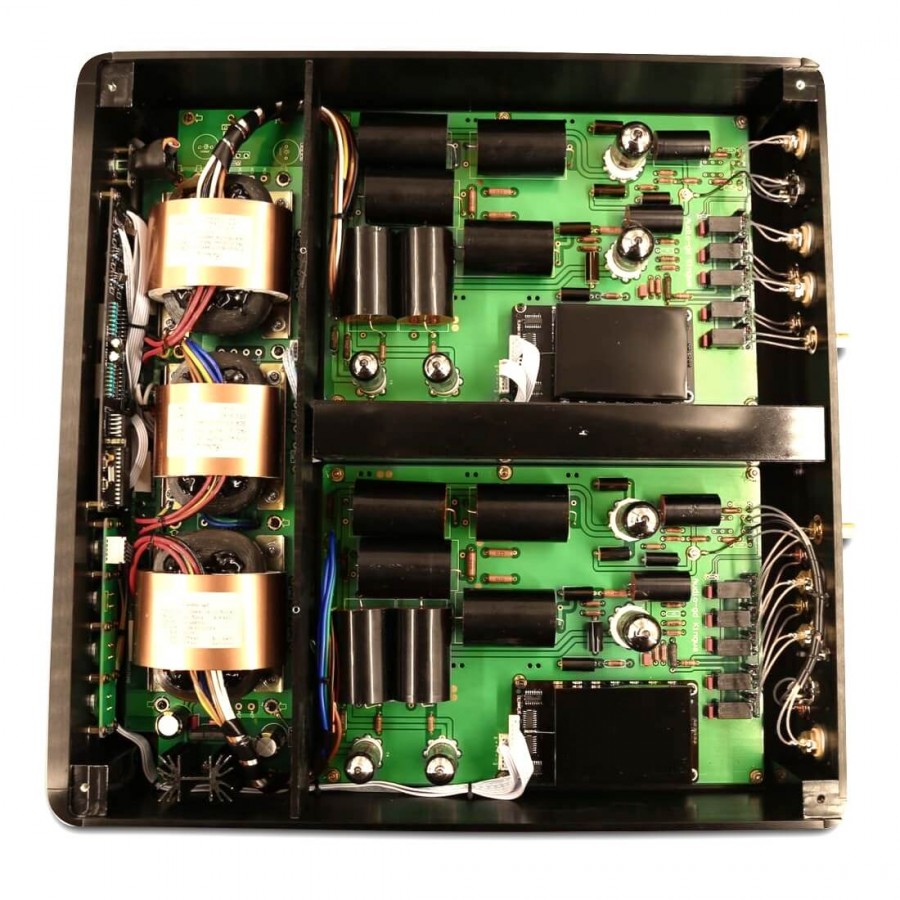

Tradycyjnie firma Audio GD pożwięciła wiele starań i uwagi zapewnieniu maksymalnej separacji kanałów. W efekcie mamy dwa osobne obwody każdy dla innego kanału. Dzięki właściwemu doborowi starannie dopasowanych lamp przez producenta, taka konfiguracja pozwala na uzyskanie szerokiej i czystej sceny dźwiękowej bez utraty przejrzystości sygnału.
Kondensatory firmy SOLEN użyte w układzie zasilania i w obwodach filtrujących. One i wiele innych podzespołów zapewniają jakość audiofilską konstrukcj od strony komponentów.
Aby odtworzyć brzmienie lampowe z całą jego głębią, firma Audio GD zdecydowała się nie używać komponentów, które barwią sygnał w sposób zmniejszający wrażenie lampowości. Układ zawiera zatem tylko kondensatory foliowe o niskiej mocy (brak kondensatorów elektrolitycznych o dużej pojemności), brak regulacji mocy, za poziom sygnału wyjściowego odpowiadają niemal wyłącznie lampy. Sam stopień mocy jest zbudowany wyłącznie z lamp, co definitywnie eliminuje możliwość degradacji harmonicznych wzmacniacza opartego wyłącznie o architekturę lampową przez szum zasilacza zbudowanego na tranzystorach.

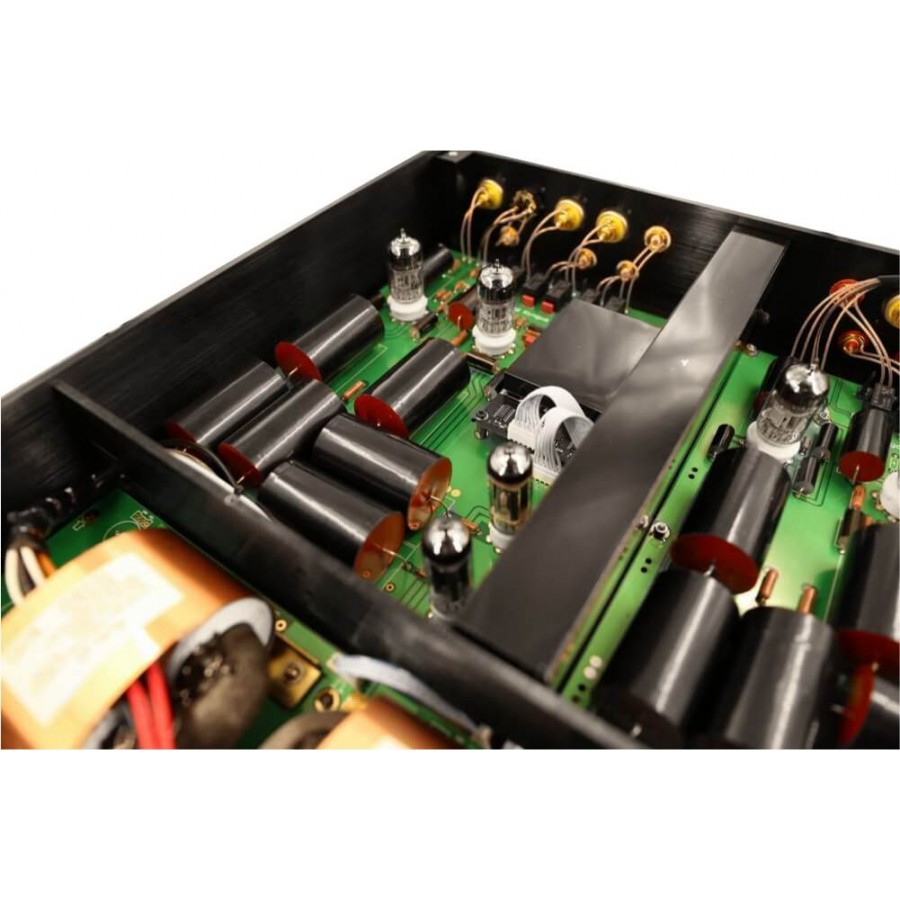

Zaprojektowany jako nowoczesny przedwzmacniacz lampowy o wysokiej wierności, Master 1 Vacuum ma bardzo dopracowane wejście o niskim wzmocnieniu, aby działać bez kompromisów z dzisiejszymi źródłami (które zwykle są wyposażone w wyjścia o wysokim poziomie sygnału). Układ wzmacniacza działa z sześcioma lampami 6H2N-EB i czterema lampami 6U4N 4-EB. Ten model lamp został opracowany dla rosyjskiego lotnictwa. Oferuje wysoki poziom precyzji i doskonałą trwałość.
Zoptymalizowana regulacja głośności przedwzmacniacza lampowego

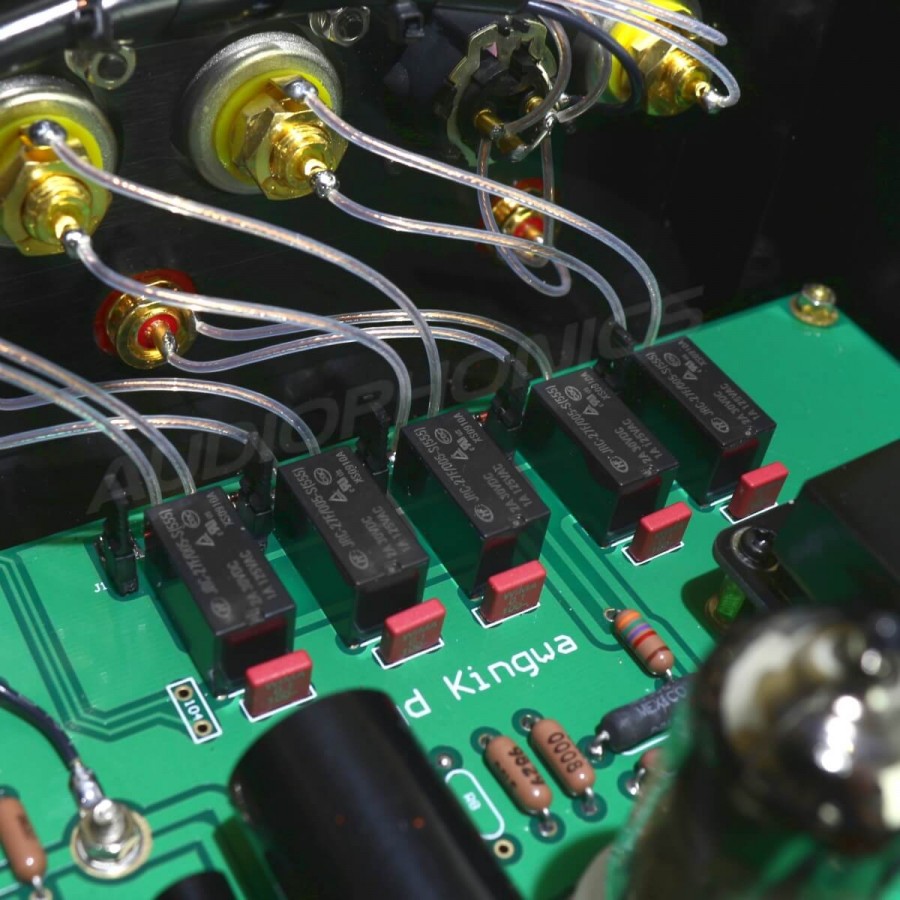

Regulacja głośności działa dzięki dwóm matrycom przekaźnikowym (po jednej na kanał). Zapobiega to degradacji sygnału z powodu niedokładności zwykłego potencjometru. Regulator głośności Master 1 Vacuum został zaprojektowany w celu optymalizacji wydajności i redukcji zniekształceń i działa w nietypowej konfiguracji. Pierwsze stopień regulacji (układ tłumiący sterowany przekaźnikiem) znajduje się bezpośrednio na wejściu przedwzmacniacza. Zapewnia to, że sygnał pozostanie na optymalnym poziomie dopasowanym do specyfikacji lamp. Drugi stopień regulacji umieszczony jest tym razem na wyjściu stopnia wzmocnienia i utrzymuje poziom sygnału w optymalnym zakresie dla stopnia końcowego wzmacniacza. Aby zapewnić wystarczająco dużo zapasu poziomu sygnału, dwie lampy połączone równolegle tuż za stopniem wejściowym są używane do stabilizacji sygnału, gdy wymagany jest wysoki poziom wyjściowy. Ponieważ obwody regulacji głóśności są bardzo czułye, dla uniknięcia zakłóceń umieszczone zostały w miedzianej obudowie.
- Konstrukcja zbudowana z elementów dyskretnych w montażu przewlekanym. Wykorzystano unikalną technologię, charakterystyczną dla produktów firmy Audio-gd. Tor audio wykorzystuje autorskie rozwiązanie ACSS (Audio-gd Current Signal System) umożliwiającą prace w domenie prądowej bez jakichkolwiek wzmacniaczy operacyjnych OPA i bez kondensatorów sprzęgających

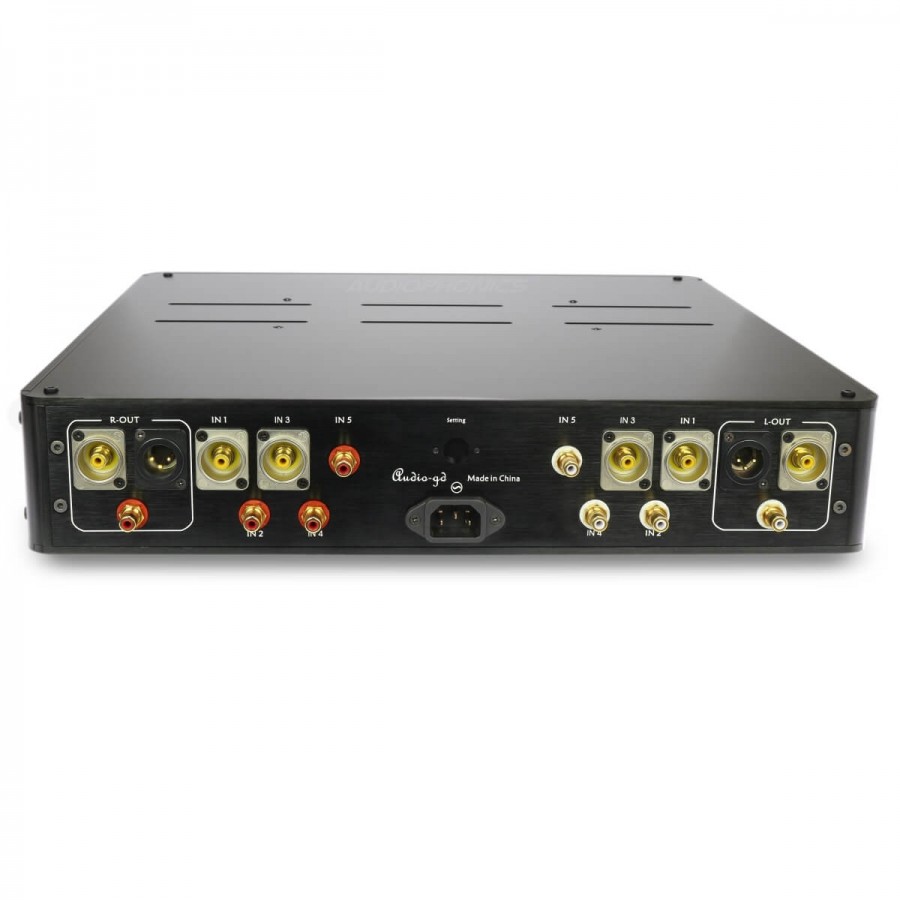

- Pięć wejść analogowych: RCA x5.
- Trzy typy złącz wyjściowych XLR (niezbalansowane) / RCA / ACSS
- Regulacja głośności sterowana cyfrowo. Realizowana przy pomocy systemu przekaźników i oporników dla zapewnienia wysokiej jakości i równowagi dźwięku.

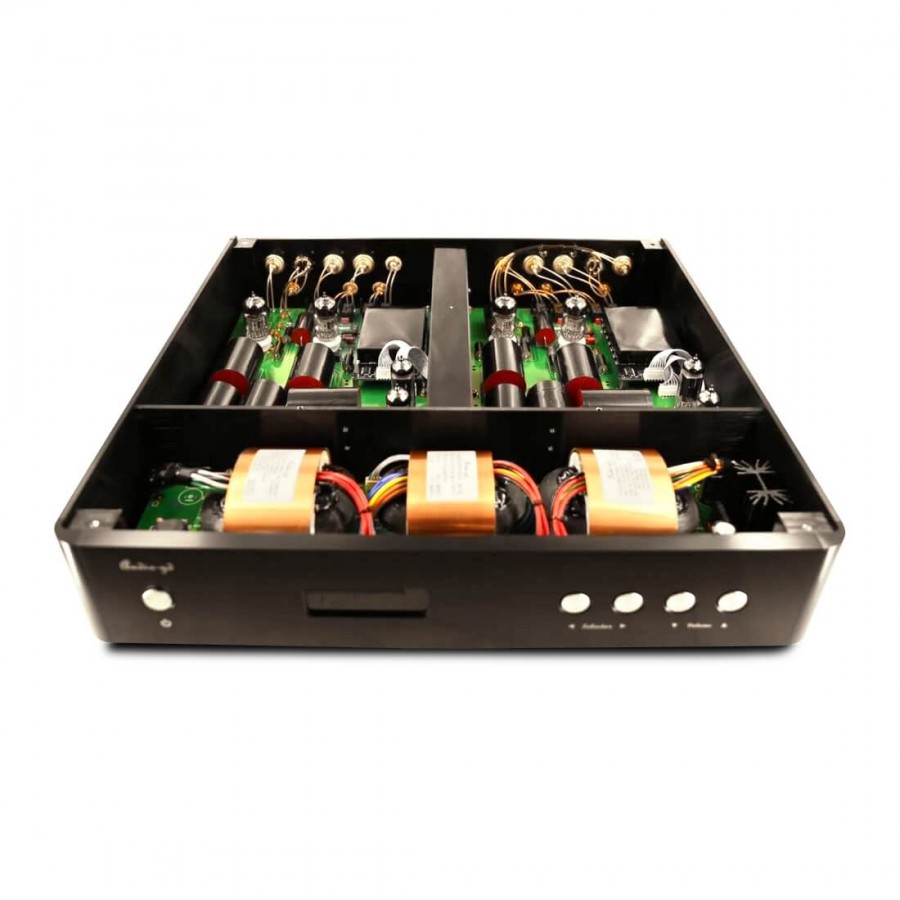

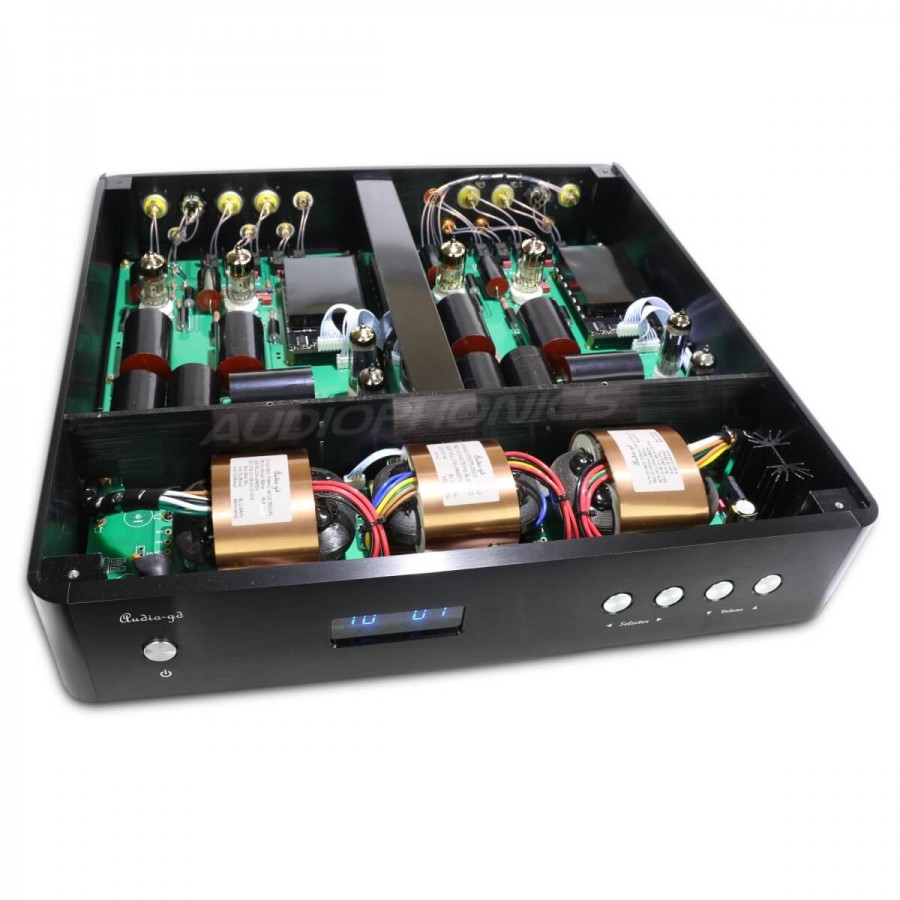

- Trzy transformatory R-core (135W w sumie), separowane zasilanie dla cyfrowej cząści urządzenia, również osobne dla każdego z kanałów - prawego i lewego.
- 8 grup wysokiej jakości równolegle połączonych zasilaczy PSU na etapie wzmocnienia sygnału.
- Zastosowano renomowane komponenty, w tym rezystory DALE, kondensatory SOLEN i produkowane na zamówienie kondensatory NOVER.
- Pomiędzy transformatorami a wzmacniaczem sygnału umieszczono grubą, aluminiową płytę ekranującą dla uniknięcia możliwych zakłóceń elektromagnetycznych.
- Sterowanie zdalnie przy pomocy pilota
MASTER 1 Vacuum to w pełni zbalansowana konstrukcja wykorzystująca unikalną technologie ACSS i Non-Feedback bez żadnych kondensatorów sprzęgających. Technologia ta polega na połączeniu stopni wejściowych i wyjściowych poszczególnych modułów toru audio bezpośredno w domenie prądowej. Dzięki temu, użytkując urządzenie możemy cieszyć się brzmieniem muzyki pozbawionym podbarwień sprzętowych, takim, jakie przekazali muzycy, realizatorzy dźwięku i producenci muzyczni. Cały proces wzmocnienia odbywa się w jednym etapie, co powoduje wydatne zmniejszenie zniekształceń przy zachowaniu neutralnej sygnatury dźwiękowej i doskonałej dynamice ( THD < 0.0003 %). Technologię ACSS zastosowano również do połączenia urządzenia przy pomocy specjalnych kabli z wyjściami innych urządzeń z oferty Audio GD też wyposażonych w gniazda ACSS. Efektem tego stała się wysoka neutralność reprodukcji dźwięku. Kontrola poziomu wzmocnienia w MASTER-1 realizowana jest pasywnie przez zespół styczników i selekcjonowanych rezystorów, sterowanych cyfrowo. Master-1 jest doskonałym przedwzmacniaczem dla końcówek mocy z serii Master.

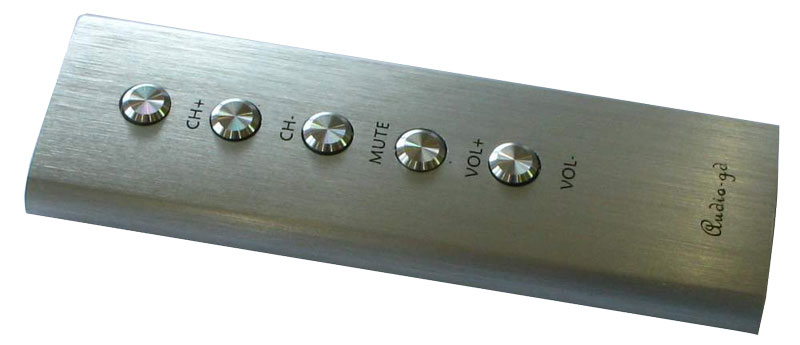

Urządzenie jest wyposażone w alumiowy pilot zdalnego sterowania.

Specyfikacja:
Stosunek S / N |
> 88dB |
Gain |
11 dB |
Lampy |
6H2N-EB x 6 6U4N-EB x 4 |
Czułość wejścia |
1 VRMS Out: 280mV |
Impedancja wyjściowa |
<300Ω |
Zasilanie |
220-240V AC 50/60 Hz |
Pobór mocy |
31W |
Waga opakowania |
Około 16kg |
Wymiary |
43cm (szer.) * 43cm (dłu.) * 9,3cm (wys.) (mm, w pełni aluminiowy) |
Akcesoria |
Przewód zasilający, pilot zdalnego strowania |
