Audio-GD HE-9 MK2 - zbalansowany przedwzmacniacz, wzmacniacz słuchawkowy
Odnośnik do strony produktu na witrynie producenta: AUDIO GD
Audio-gd HE-9 MK2 to w pełni zbalansowany wzmacniacz klasy A zbudowany wyłącznie na elementach dyskretnych (bez wzmacniaczy operacyjnych OPA) oraz bez zastosowania kondensatorów sprzęgających. Wersja HE-9 MK2 różni się od innych wersji HE9 (Mastera 19) tak zwanym zasilaczem regeneracyjnym, co umożliwia dalsze zmniejszenie poziomu zniekształceń związanych z niedoskonałością źródeł zasilania prądu stałego opartych na zastosowaniu modułów stabilizujących i prostowników prądu przemiennego. Zasilacze regeneracyjne są zbudowane na zasadzie systemów wielostopniowych. Prąd stały otrzymywany z zasilacza stabilizowanego jest ponownie przekształcany w sygnał przemienny o charakterystyce sinusoidalnej i podawany do kolejnego modułu prostownika i stabilizatora napięcia. Umożliwia to doskonalsze odfiltrowanie zakłóceń oraz podwyższenie parametrów wyjściowych stabilizatora napięcia do poziomu wymaganego w celu zasilania sprzętu o audiofilskiej sygnaturze dźwiękowej.We wzmacniaczu zastosowano technologię ACSS. Technologia ta polega na połączeniu stopni wejściowych i wyjściowych poszczególnych modułów toru audio bezpośredno w domenie prądowej (bez jakichkolwiek scalonych wzmacniaczy operacyjnych), oraz bez kondensatorów sprzegających. Dzięki temu, użytkując urządzenie możemy cieszyć się brzmieniem muzyki pozbawionym podbarwień sprzętowych, takim, jakie przekazali muzycy, realizatorzy dźwięku i producenci muzyczni. Cały proces wzmocnienia odbywa się w jednym etapie, co powoduje wydatne zmniejszenie zniekształceń przy zachowaniu absolutnej przeźroczystości i doskonałej dynamice ( THD < 0.0025 %). Technologię ACSS zastosowano również do połączenia urządzenia przy pomocy specjalnych kabli z wyjściami innych urządzeń z oferty Audio GD też wyposażonych w gniazda ACSS. Urządzenie wykorzystuje cztery transformatory R-core (łącznie 260W), a by zapewnić równomierne dostarczanie mocy zastosowano kondensatory NOVER o pojemności 60 000uf. Czterokanałowa, sterowana cyfrowo, 100-stopniowa regulacja głośności w oparciu o przekaźniki eliminuje nierównowagę kanałów i poprawiają jakość dźwięku. W urządzeniu jest dostępne 5 wejść analogowych (RCA X2, XLR X2, ACSS X1) oraz 3 wyjścia (XLR/RCA/ACSS). Wyjścia słuchawkowe to 1x Jack 6,3mm, 1x 4 pinowe XLR oraz 2x 3 pinowe XLR (po jednym na kanał). Audio-GD HE-9 MK2 oferuje dźwięk o bardzo neutralnnej sygnaturze, bez zniekształceń i z wysoką liniowością.
Regulacja głośności urządzenia różni się od technologii konwencjonalnej. Konwencjonalna technologia regulacji głośności polega na kontroli napięcia w stopniu wejściowym wzmacniacza analogowego poprzez potencjometr głośności. Niska jakość potencjometru często jest przyczyną niezbalansowania kanałów i zakłóceń oraz powoduje utratę szczegółowości. W urządzeniu zastosowano regulację głośności poprzez konwersjię prądowo-napięciową I/V, regulator głośności jest zbudowany w formie pasywnej. Regulacja ma miejsce w sposób cyfrowy i polega na zmianie zakresu prądu wyjściowego na wyjściu wzmacniacza ACSS.
Najważniejsze cechy:
- Wbudowany system zasilania najwyższej klasy, zbudowany na elementach dyskretnych.
- W pełni zbalansowany wzmacniacz klasy A zbudowany wyłącznie na elementach dyskretnych (bez wzmacniaczy operacyjnych OPA) oraz bez zastosowania kondensatorów sprzęgających.
- Technologia ACSS.

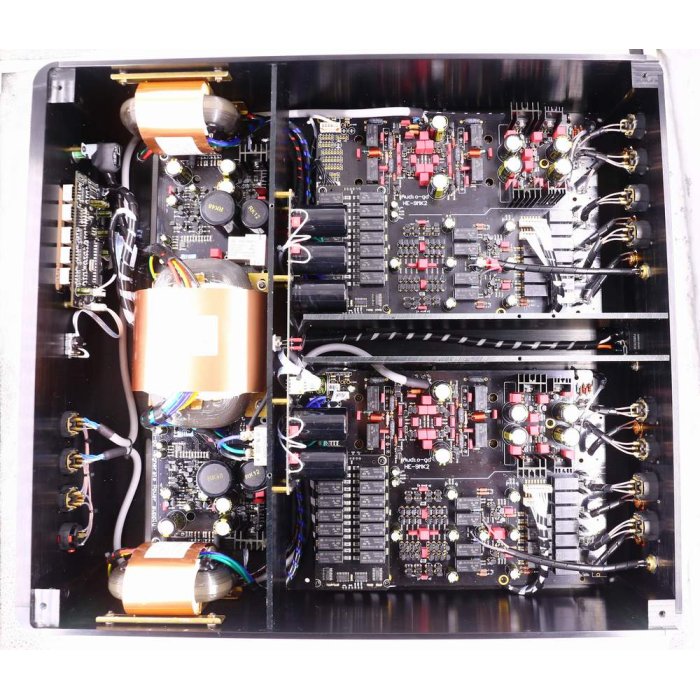

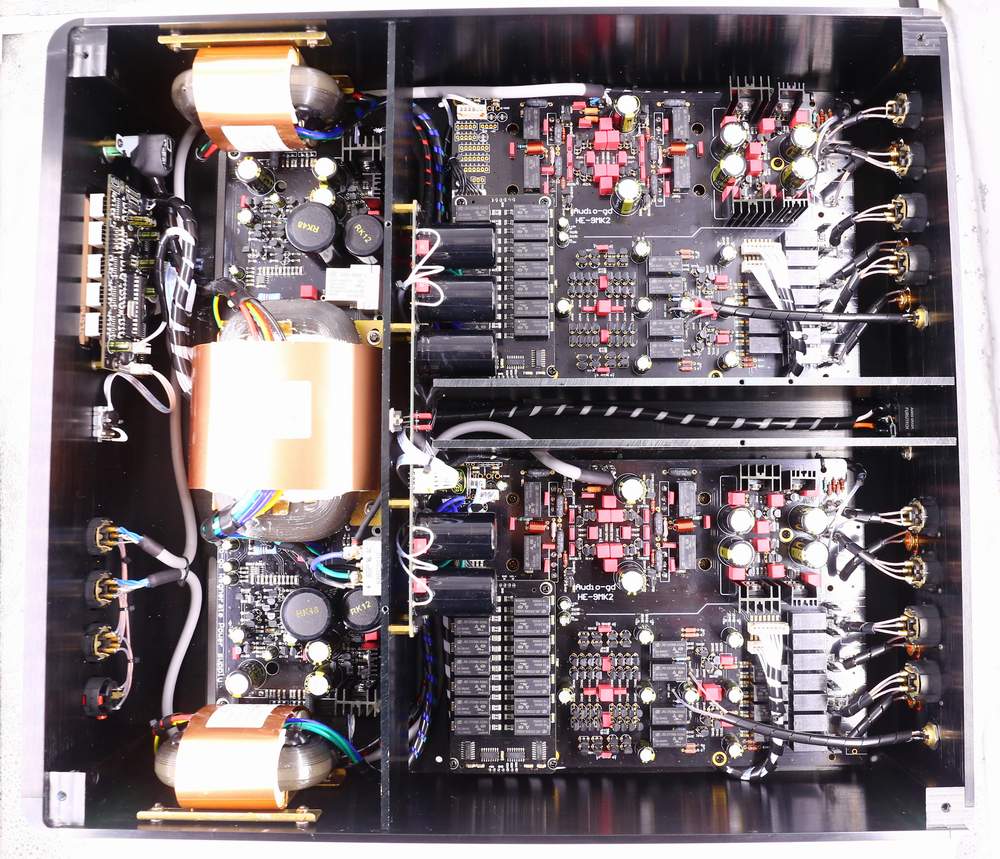

- Cztery transformatory R-core (łącznie 260 W),
- Osobne liniowe zasilacze w klasie A dla komponentów cyfrowych, prawego i lewego kanału.
- 8 sztuk dokładnie dobieranych tranzystorów mocy (każdy o mocy 150W, łącznie 1200W)
- Wykorzystuje wysokiej jakości podzespoły klasy audio.
- Czterokanałowy 99-stopniowy, sterowany cyfrowo, przekaźnikowy system regulacji głośności.
Specyfikacja:
| S/N Ratio |
>130DB |
| THD |
<0.0025 % |
| Pasmo (wejście XLR) |
20Hz - 20KHz ( +/- 0DB )
20Hz - 100KHz ( <4DB ) |
| Charakterystyka głośności |
100 kroków, charakterystyka wykładnicza |
| Wzmocnienie |
niskie +10 DB (XLR)
wysokie +20 DB (XLR) |
| Moc wyjściowa wzmacniacza słuchawkowego (XLR) |
25 Ω: 15W
40 Ω: 10W
100 Ω: 4W
300 Ω: 1350mW |
| Moc wyjściowa wzmacniacza słuchawkowego (RCA) |
25 Ω: 4W
40 Ω: 2,5W
100 Ω: 1W
300 Ω: 350mW |
| Poziom sygnału wyjściowego przedwzmacniacza (Max) |
9,5V @ RCA
19V @ XLR
6mA @ ACSS |
| Impedancja wyjściowa |
10 Ω @ preamp XLR
2 Ω @ headamp balanced |
| Impedancja wejściowa |
94 kΩ @ XLR
<5 Ω @ ACSS |
| Channels cross |
< -130DB |
| Nierównowaga kanałów |
< 0.01DB |
| Zasilanie |
220-240V AC 50/60 Hz |
| Pobór energii |
66W |
| Moc transformatorów |
260W (4 transformatory) |
| Wymiary |
430x485x123 |
| Waga |
20 KG |
