A1 - zbalansowana końcówka mocy
Odnośnik do strony produktu na witrynie producenta: AUDIO GD

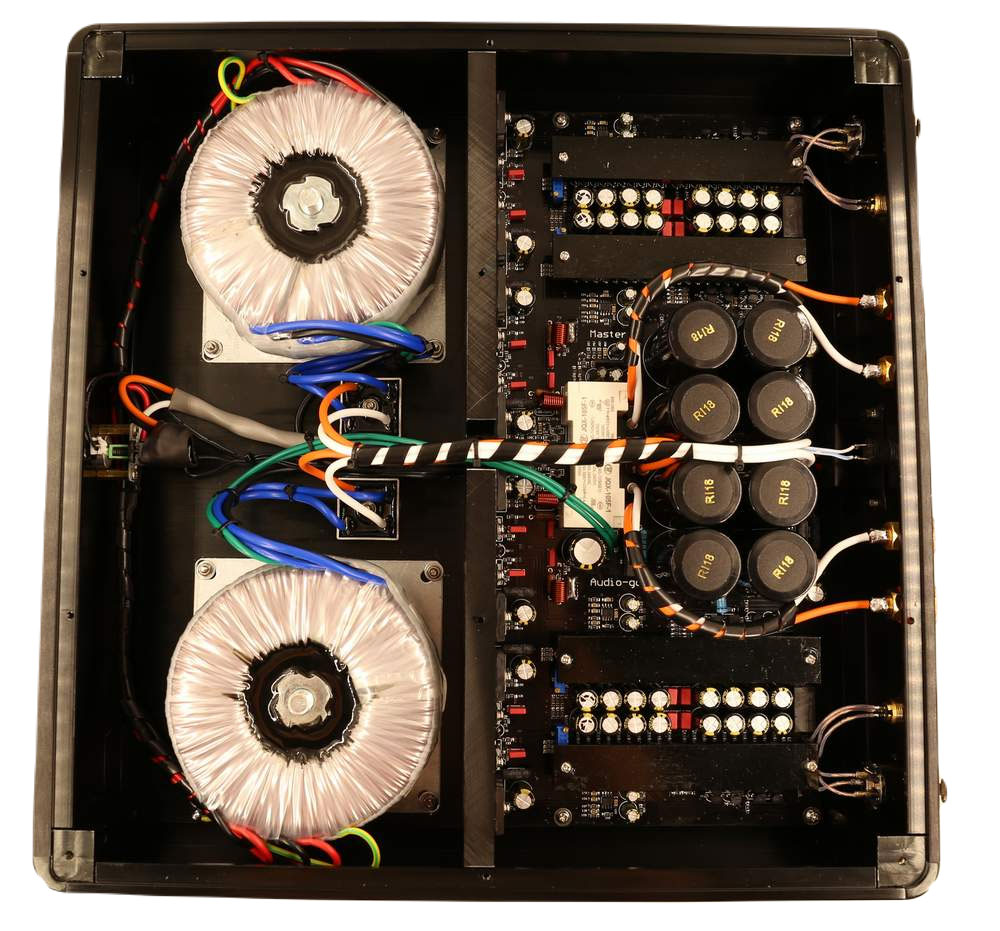

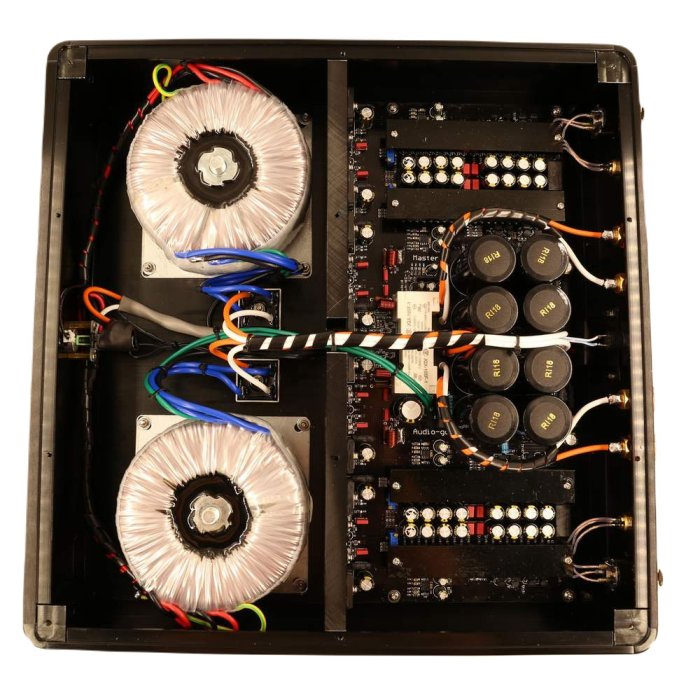

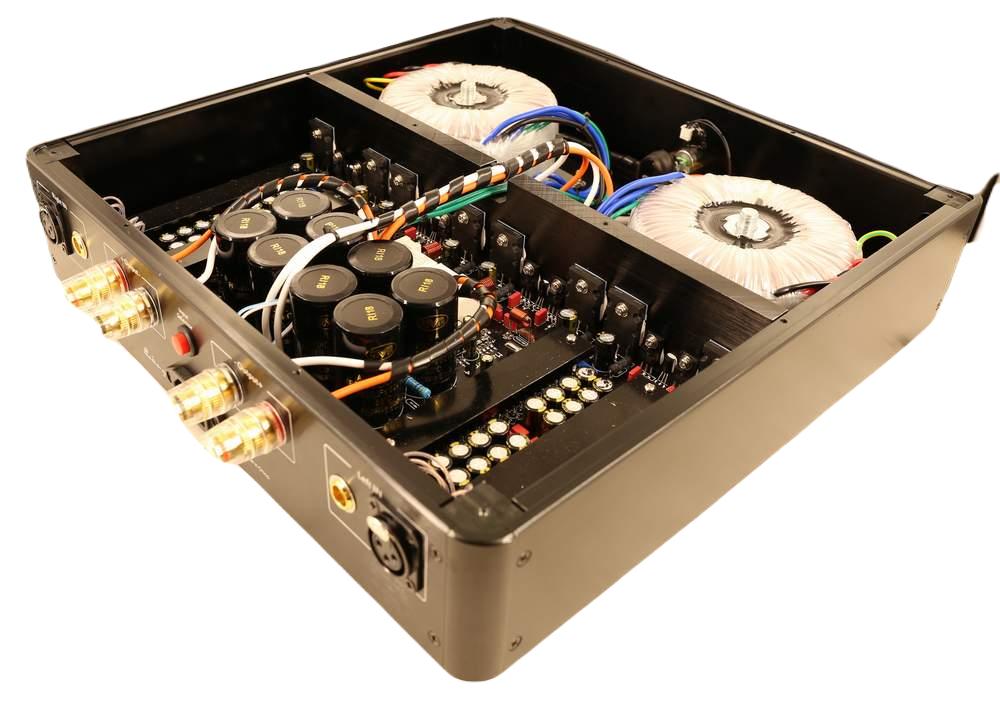

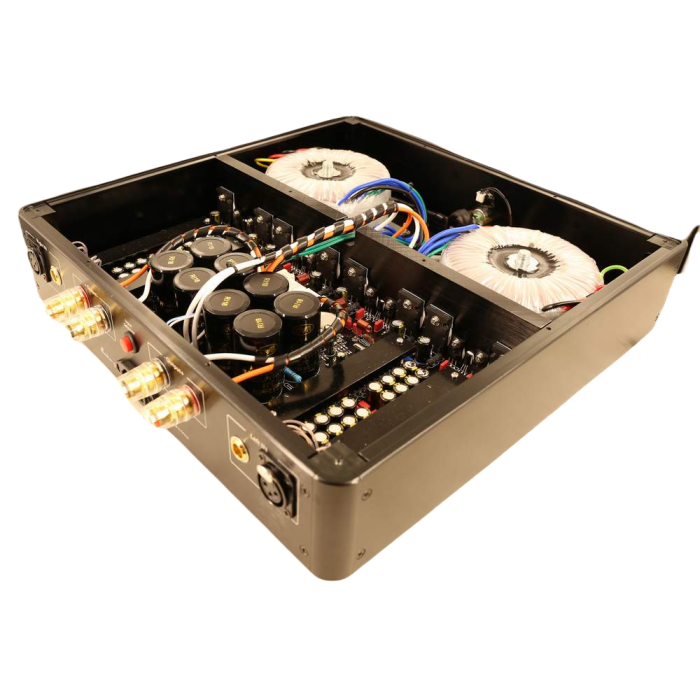

Audio GD A1 jest to w pełni zbalansowana końcówka mocy zbudowana w technologii ACSS bez sprzężeń zwrotnych, oparta na elementach dyskretnych. Stopień wyjściowy urządzenia został zaprojektowany w układzie Diamond Cross mającym na celu zapobieganiu przesterowaniu sygnału. A1 pracuje w układzie dual mono z oddzielonymi galwanicznie układami zasilania. Stopień końcowy oparty jest na 4 tranzystorach wysokiej mocy dających w sumie 125W przy 8Ω i 200W przy 4Ω. Sekcja zasilania została zaprojektowana z użyciem kondensatorów o pojemności ponad 80 000 uF oraz dwóch toroidalnych transformatorów. W konstukcji użyto wysokiej klasy precyzyjnych rezystorów Vishay i KOA o tolerancji 0,1% oraz kondensatorów WIMA i NOVER. Całość urządzenia zamknięta jest w aluminiowej obudowie z grodzią odzielającą część zasilacza od części wzmacniacza właściwego.
Tak jak większość urządzeń firmy Audio-GD, A1 oparta jest na technologii wzmacniacza prądowego ACSS. Unikalność tego rozwiązania polega na skróceniu i uproszczeniu toru audio. Cały proces wzmocnienia odbywa się w jednym etapie, co powoduje istotne zmniejszenie zniekształceń (THD <0,0008%). Zastosowanie tej technologii wymusiło zrezygnowanie z użycia wzmacniaczy operacyjnych (OPA) oraz kondensatorów sprzęgających.
Cechy:
- konstukcja wykonana w technologii przewlekanej
- stopnie wzmocnienia pracujące w klasie A
- brak wzmacniaczy operacyjnych oraz kondensatorów sprzęgających
- końcówka mocy zaprojektowana w układzie Diamond Cross
- wbudowany system ochrony urządzenia, wykrywający zwarcia oraz nadmierny DC Offset toru audio

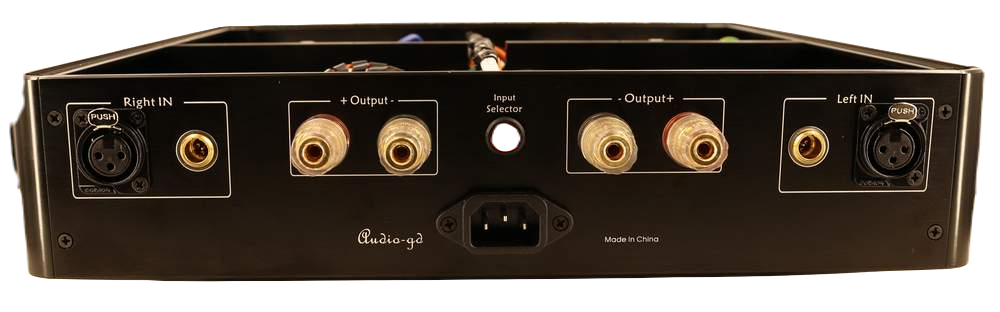

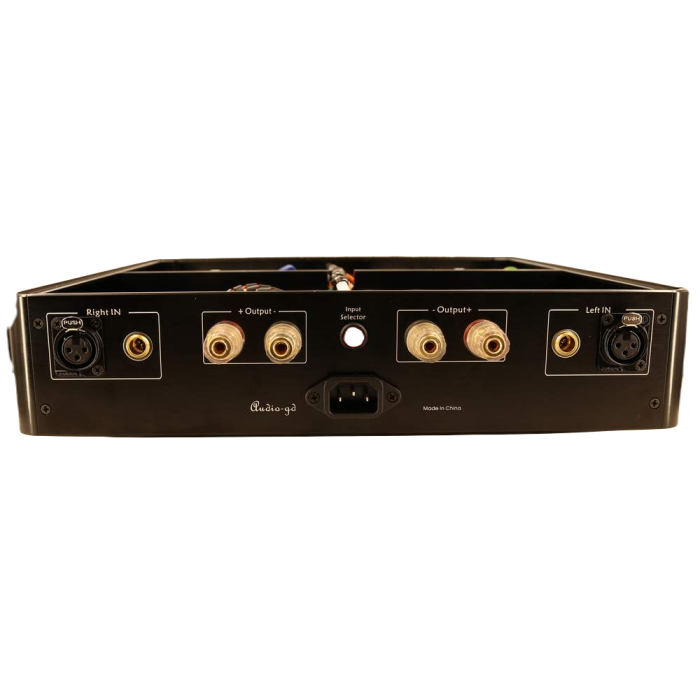

- dwa wejścia (XLR, ACSS)
- aluminiowa obudowa z oddzielną, ekranowaną strefą dla sekcji zasilania, spełniająca rolę wysokowydajnego radiatora.
Specyfikacja techniczna:
| Stosunek S / N |
> 110dB |
| THD |
< 0.0008% (XLR input 1W @ 8Ω output state） |
| Moc wyjściowa |
|
| Wzmocnienie |
22 dB |
| Napięcie wyjściowe(maks.) |
32V |
| Czułość wejść |
- 3V RMS @ XLR
- 2mA RMS @ ACSS
|
| Impedancja wejściowa |
|
| Pasmo przenoszenia |
- 20Hz - 20KHz ( -0.5DB，XLR input，1W @ 8Ω output state )
- 20Hz -50KHz (-3DB，XLR input，1W @ 8Ω output state)
|
| Różnica wzmocnienia kanałów |
<0.01 dB |
| Zasilanie |
- 1 Wersja 100-120V AC 50/60 Hz
- 2 Wersja 220-240V AC 50/60 Hz
|
| Pobór mocy |
50W statyczny @ 240V lub 120V |
| Waga opakowania |
15 kg |
| Wymiary |
W(360) H(80) D(360) w milimetrach |
| Akcesoria |
Przewód zasilający |
| Temperatury pracy |
+5 ° C do +40 ° C |
| Wilgotność pracy |
5% do 90% |
