Odnośnik do strony produktu na witrynie producenta: AUDIO GDPrzetwornik cyfrowo analogowy HE-27 to kontynuacja linii produktowej zbudowanej na znakomitych układach scalonych DAC-NOS PCM1704UK. Zastosowanie wielu chipsetów DAC (4 sztuk) pozwala na uzyskanie wyższej dynamiki i lepszej rozdzielczości konwerscji c/a niż pojedyńczy układ. W rezultacie urządzenie charakteryzuje się bardziej detaliczną, ale jednocześnie naturalną sygnaturą dźwiękową typową dla układów PCM1704UK. Charakterystyczną cechą urządzenia jest bardzo naturalny, nasycony obraz sceny muzycznej "namalowany" z dużą (ale nie przesadną) dokładnością. Poszczególne instrumenty są dobrze słyszalne i wyodrębnione. Ich "rozmiar" nie jest zniekształcony, a przede wszystkim brzmią bardzo naturalnie - w sposób zbliżony do uzyskiwanego podczas słuchania "żywej" muzyki na sali koncertowej lub koncercie rockowym, czy jazzowym. Szczególnie dobrze oddawane jest brzmienie instrumentów dętych (saksofon, trąbka) oraz smyczkowych a także sekcji instrumentów w dużych składach jazzowych lub orkiestrach symfonicznych. Sygnatura dźwiękowa urządzenia w sposób rzadko spotykany łączy w sobie detaliczność sceny dźwiękowej, naturalność brzmienia instrumentów oraz dużą dynamikę, co w przypadku źródeł (plików) dźwiękowych wysokiej jakości stwarza niepowtarzalne wrażenie uczestnictwa w wydarzeniu muzycznym.

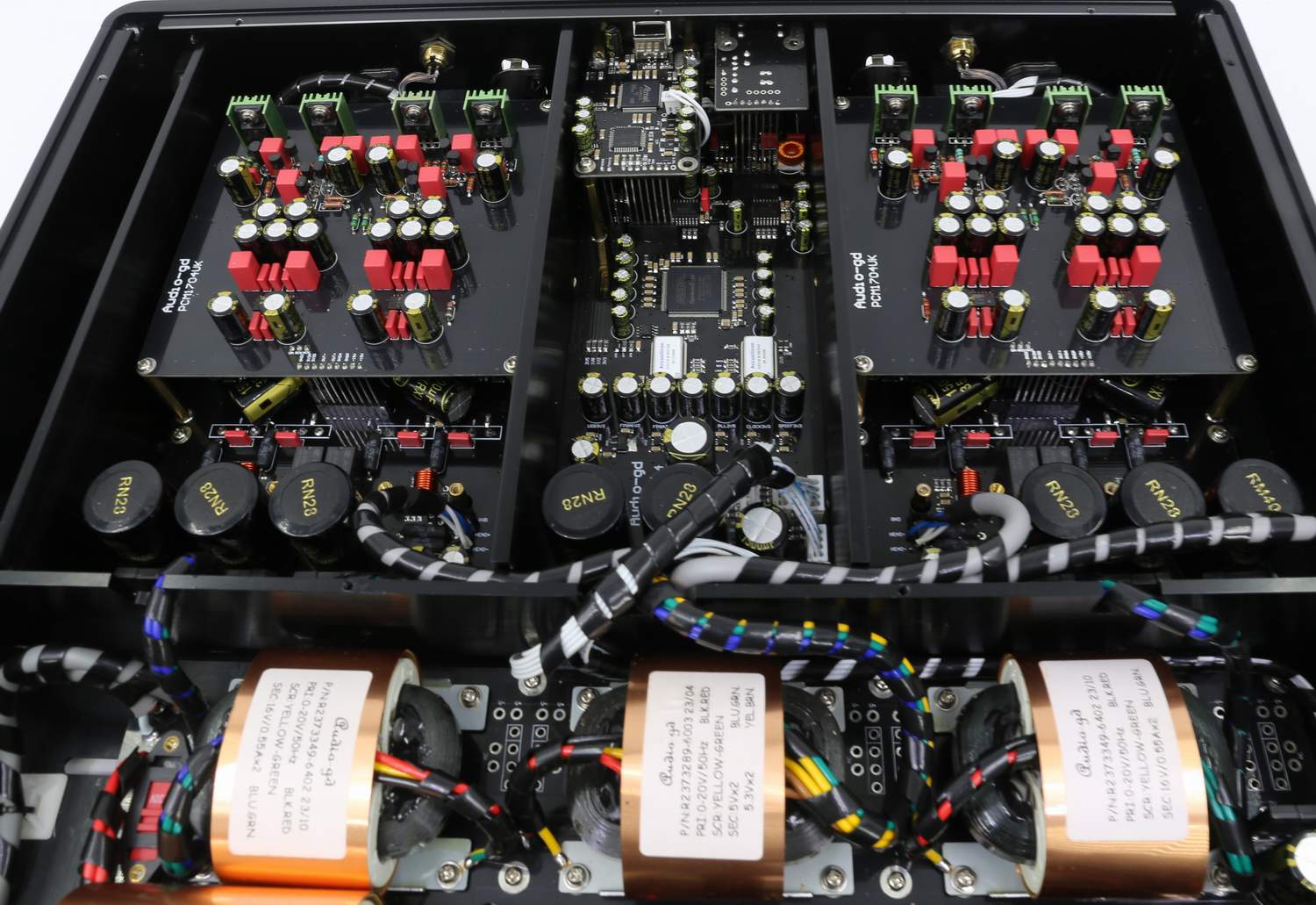

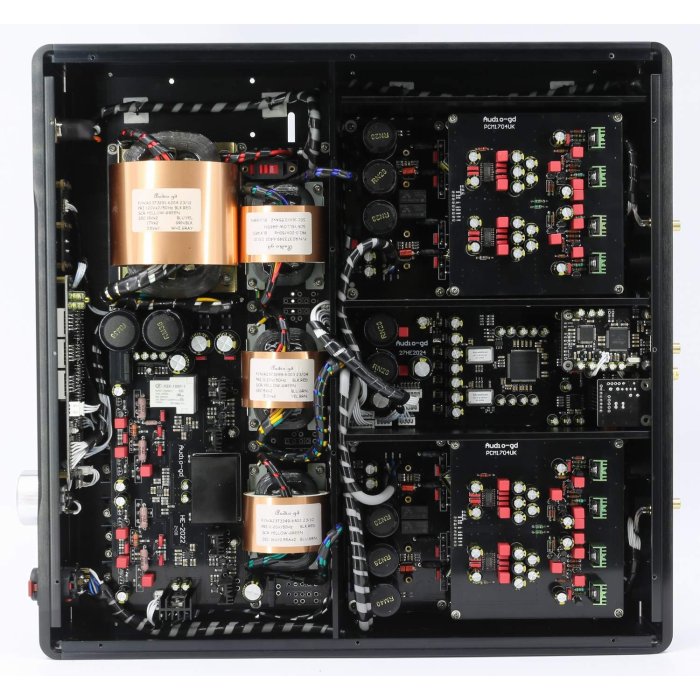

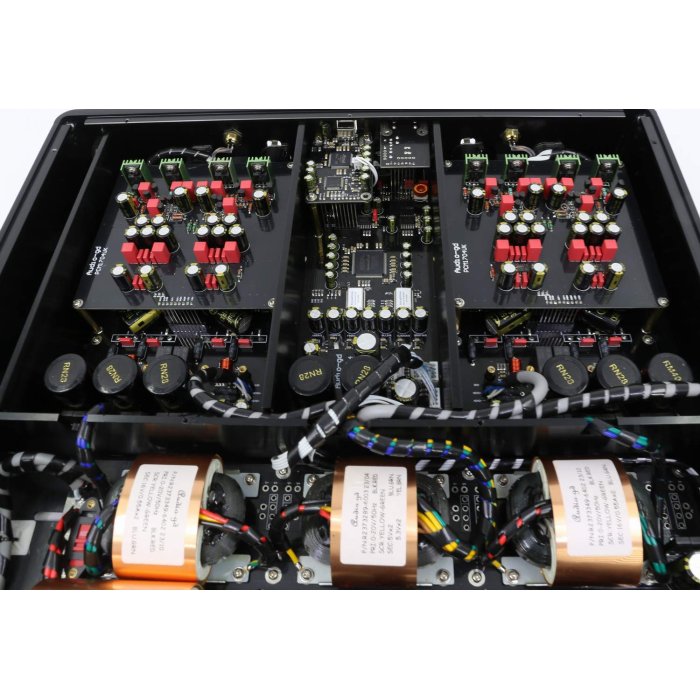

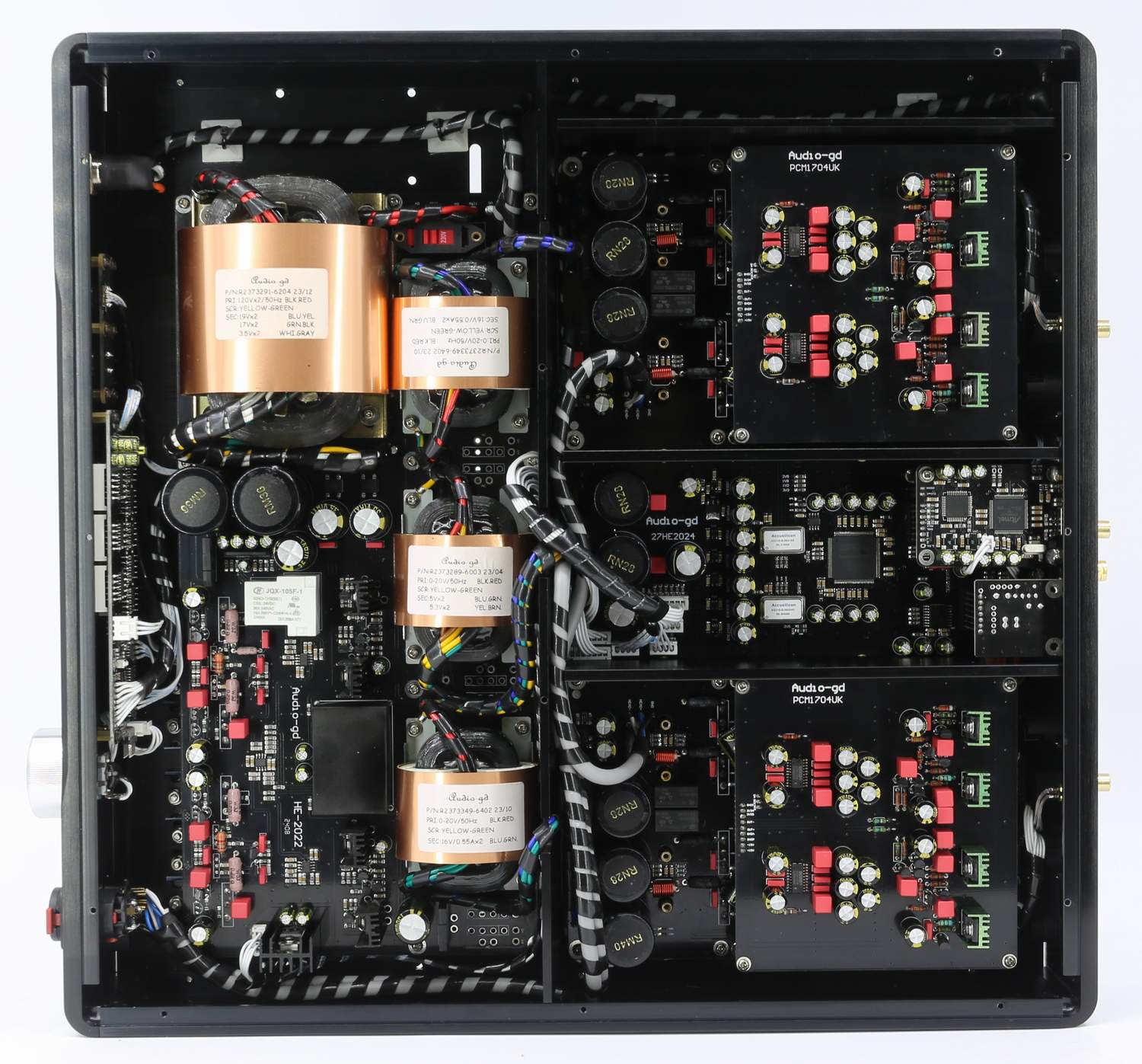

W sekcji wzmacniacza zastosowano technologię ACSS. Technologia ta polega na połączeniu stopni wejściowych i wyjściowych poszczególnych modułów toru audio bezpośredno w domenie prądowej (bez jakichkolwiek scalonych wzmacniaczy operacyjnych), oraz bez kondensatorów sprzegających. Dzięki temu, użytkując urządzenie możemy cieszyć się brzmieniem muzyki pozbawionym podbarwień sprzętowych, takim, jakie przekazali muzycy, realizatorzy dźwięku i producenci muzyczni. Cały proces wzmocnienia odbywa się w jednym etapie, co powoduje wydatne zmniejszenie zniekształceń przy zachowaniu absolutnej przeźroczystości i doskonałej dynamice ( THD < 0.03 %). Technologię ACSS zastosowano również do połączenia urządzenia przy pomocy specjalnych kabli z wyjściami innych urządzeń z oferty Audio GD też wyposażonych w gniazda ACSS. Urządzenie na wbudowane cztery transformatory R-core (łącznie 160W), w stopniach wyjściowych wzmacniacza pracuje po 8 tranzystorów, aby zapewnić równomierne dostarczanie prądu i mocy (15A/150W) zastosowano kondensatory o pojemności 50 000uf. Wzmacniacz słuchwkowy osiąga moc 10W przy 25Ω, 1000 mW przy 300Ω, co jest mocą wystarczjącą dla większości produkowanych słuchwek.

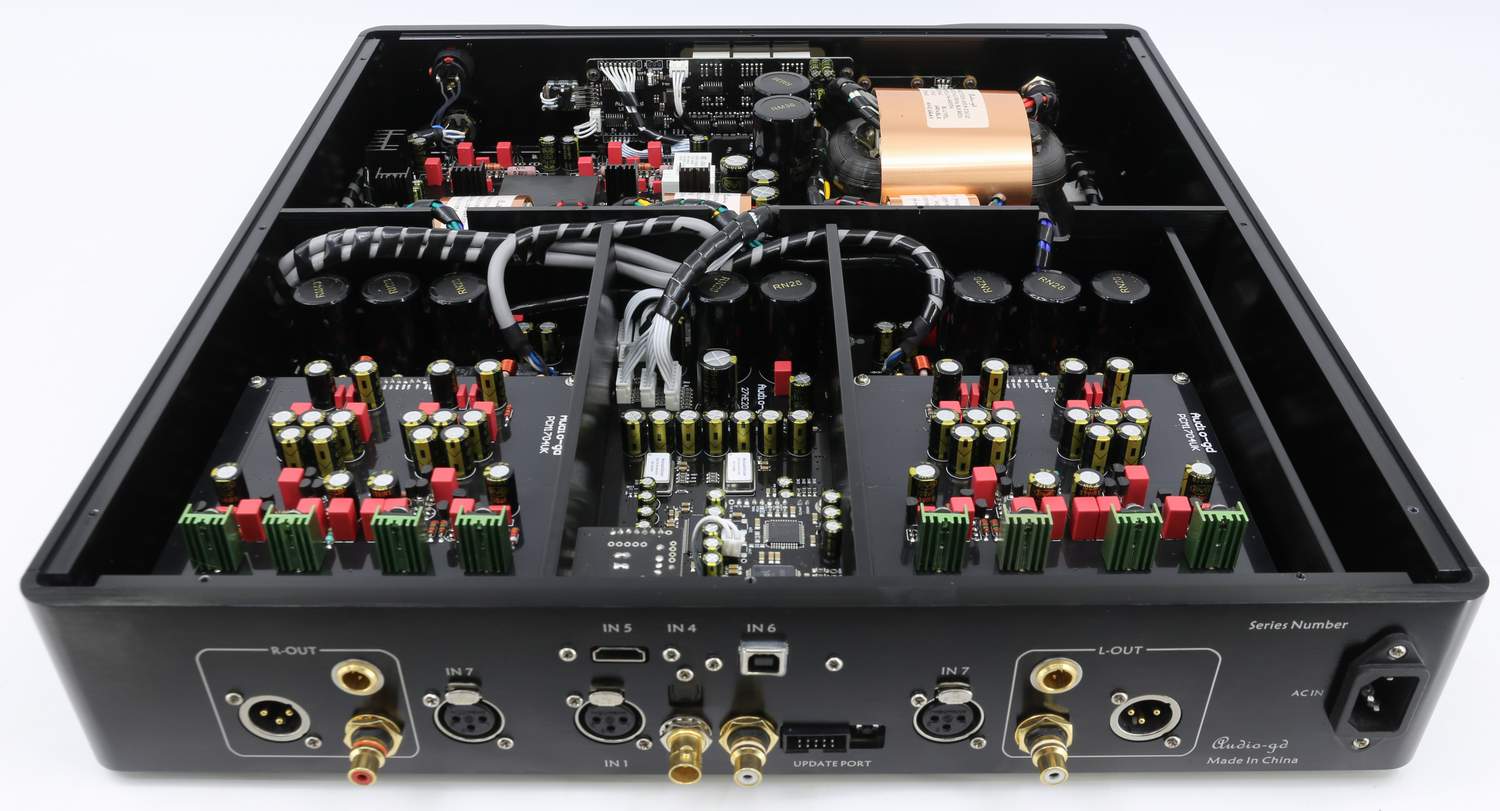

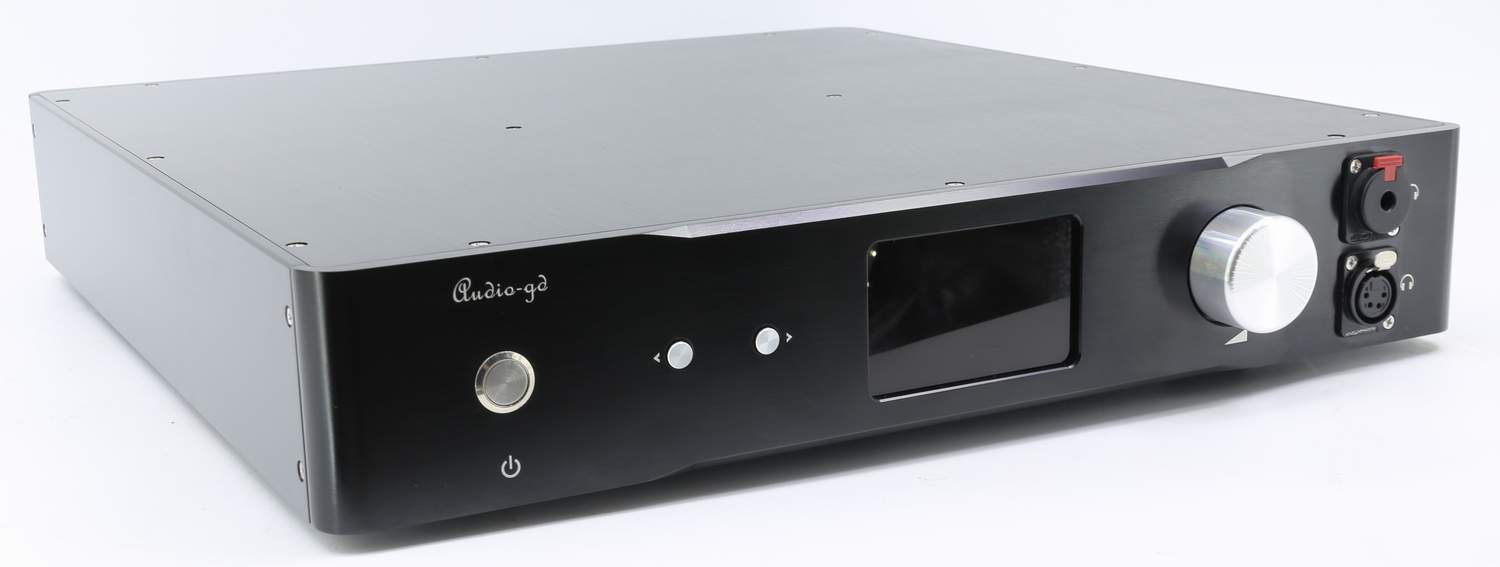

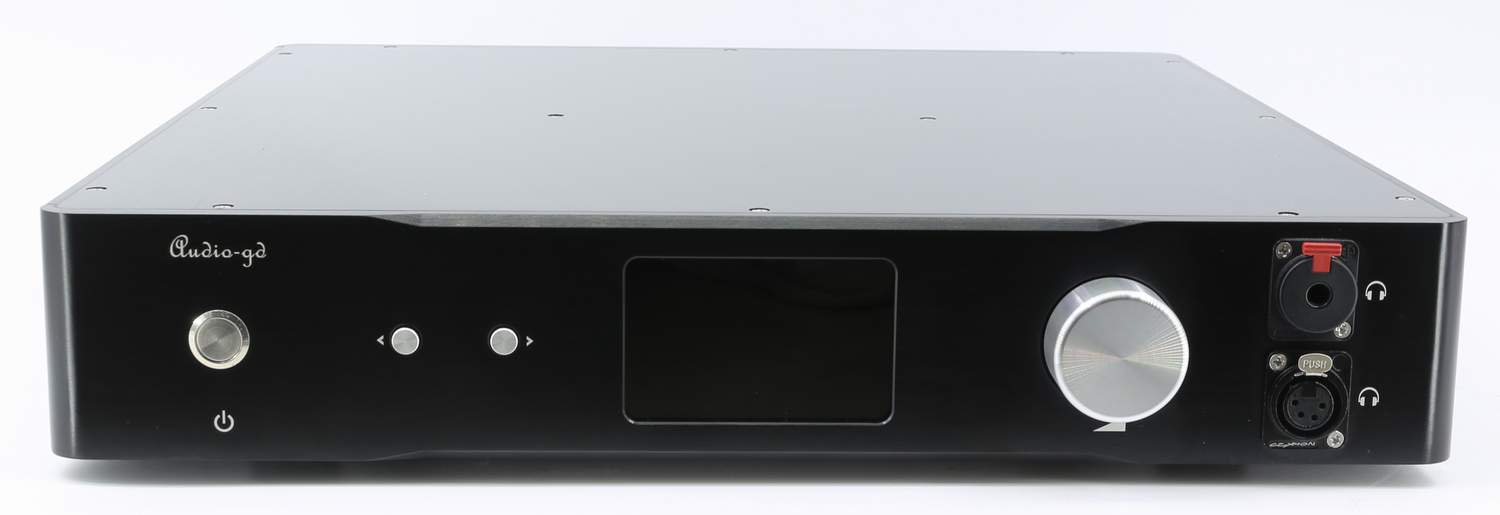

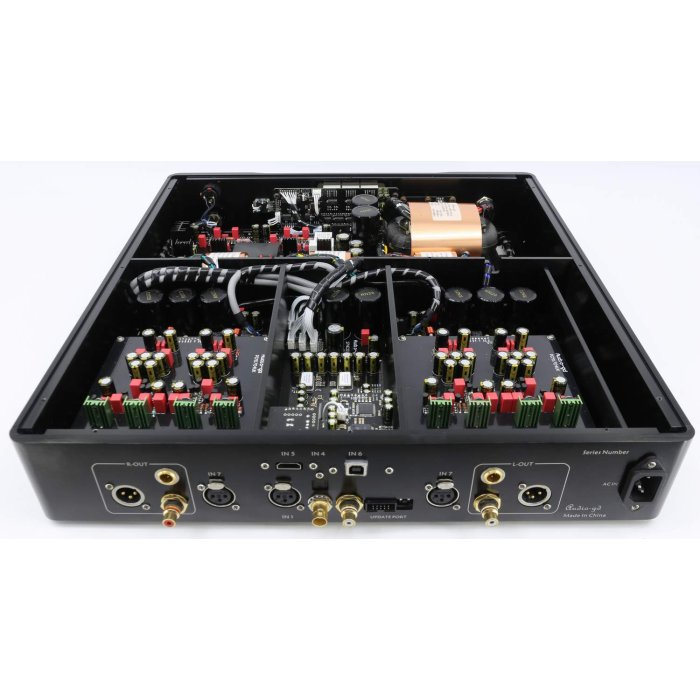

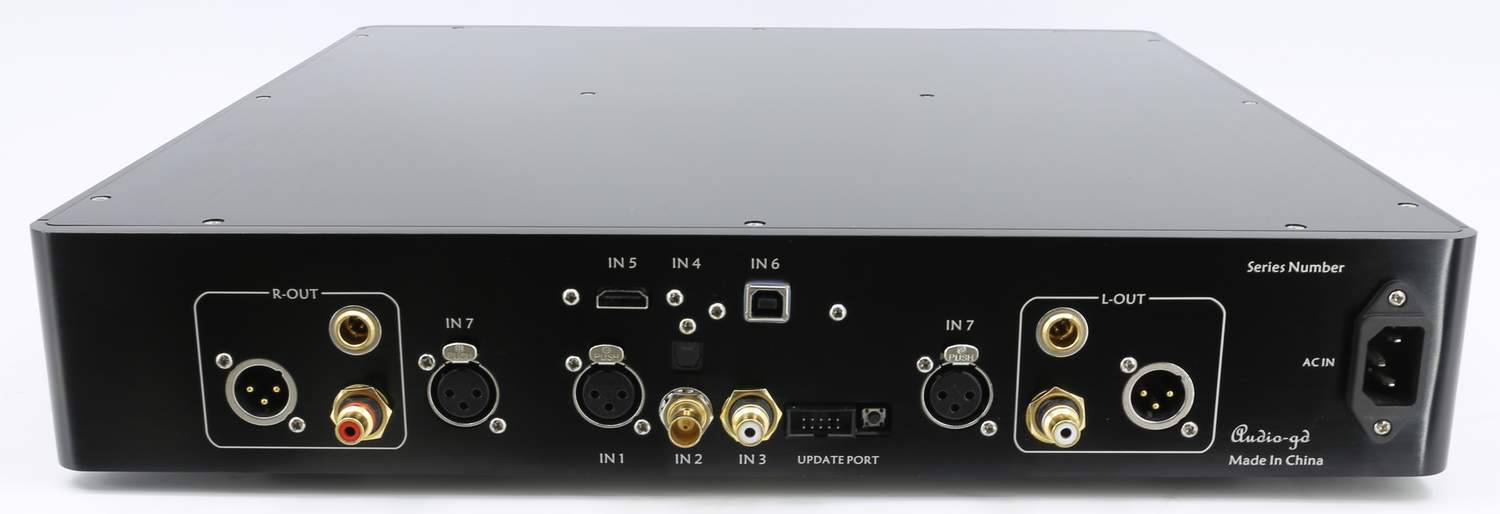

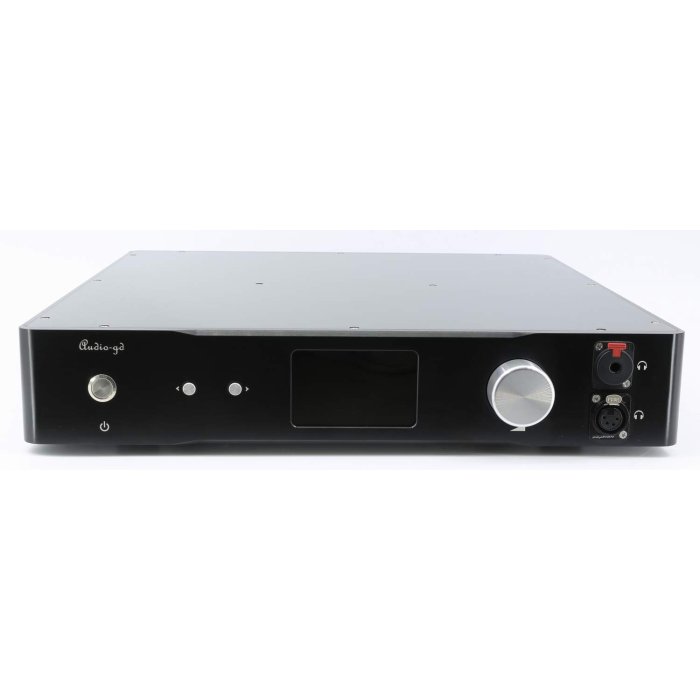

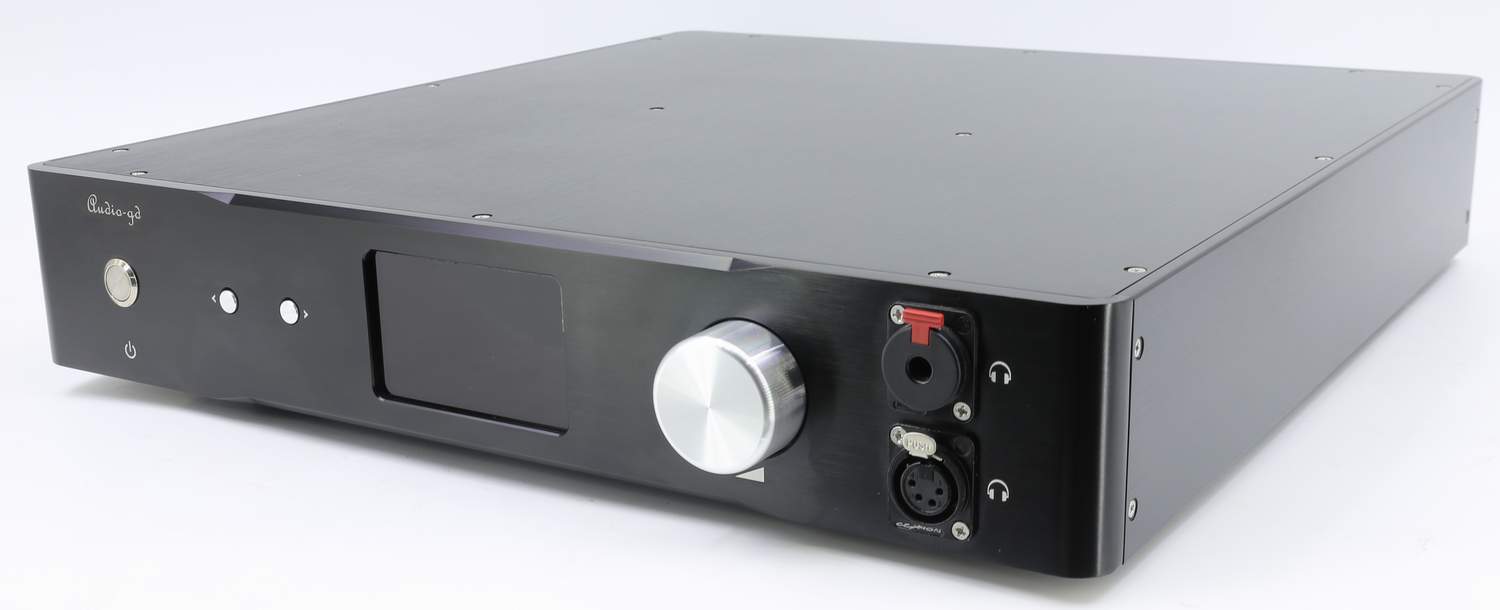

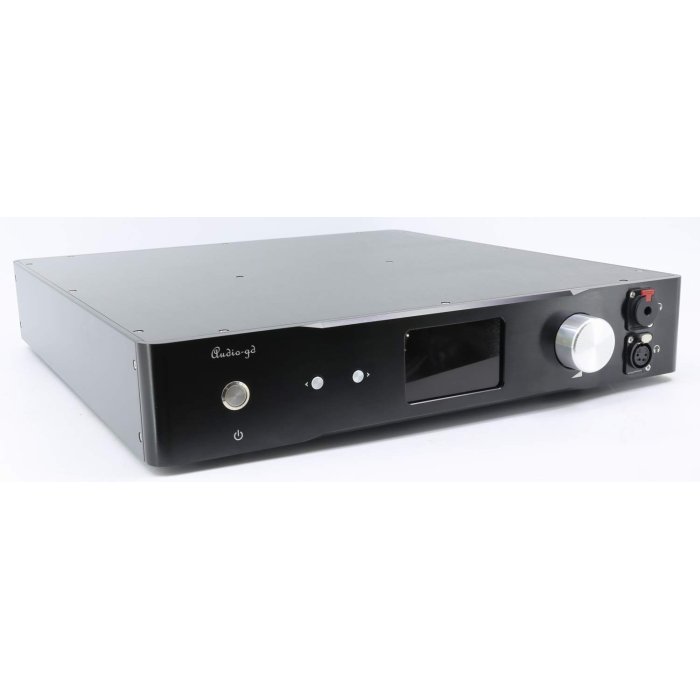

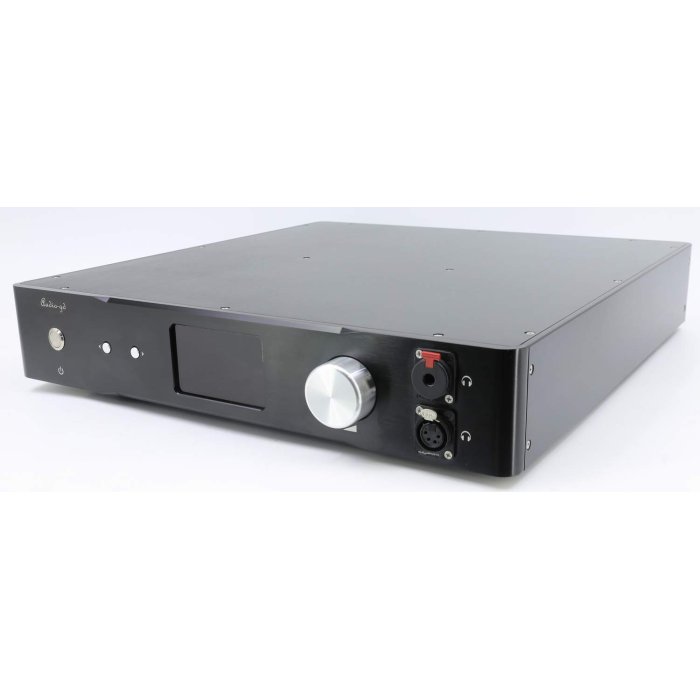

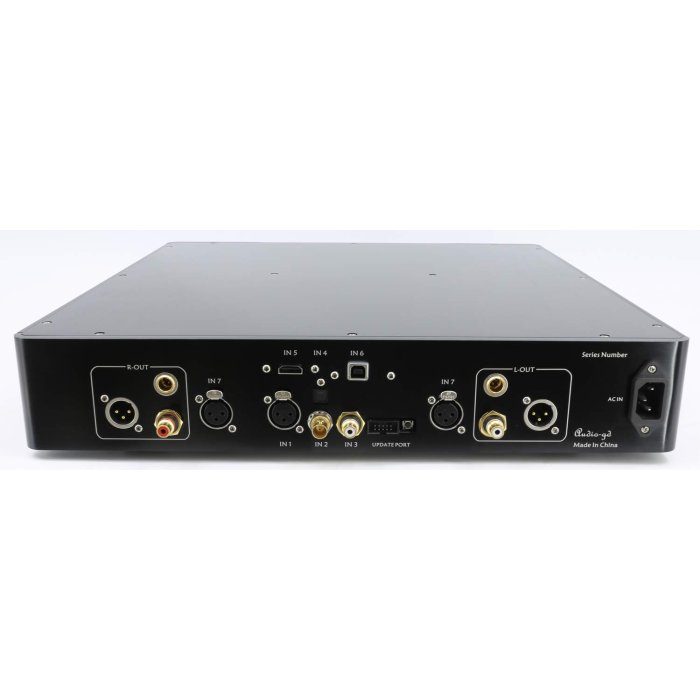

Sterowana cyfrowo, 100-stopniowa regulacja głośności "Supper Expotencial Volume" zbudowana w oparciu o przekaźniki eliminuje niezrównoważenie kanałów. W panelu tylnym urządzenia jest dostępne wejście analogowe XLR oraz wejścia cyfrowe: AES/EBU (IN1), koaksjalne SPDIF (IN3), SPDIF TOSLINK (IN4), I2S ze złączem HDMI (IN5) oraz USB. Wejście IN2 służy do podpięcia zewnętrznego zegara 10 MHz. Dodatkowo w tylnym panelu znajduje się port do dokonywania updejtu oprogramowania urządzenia. HE-27 dysponuje trzema wyjściami XLR, RCA oraz ACSS. Wyjścia słuchawkowe 1x Jack 6,3mm, 1x 4 pinowe XLR są łatwo dostępne w przednim panelu.

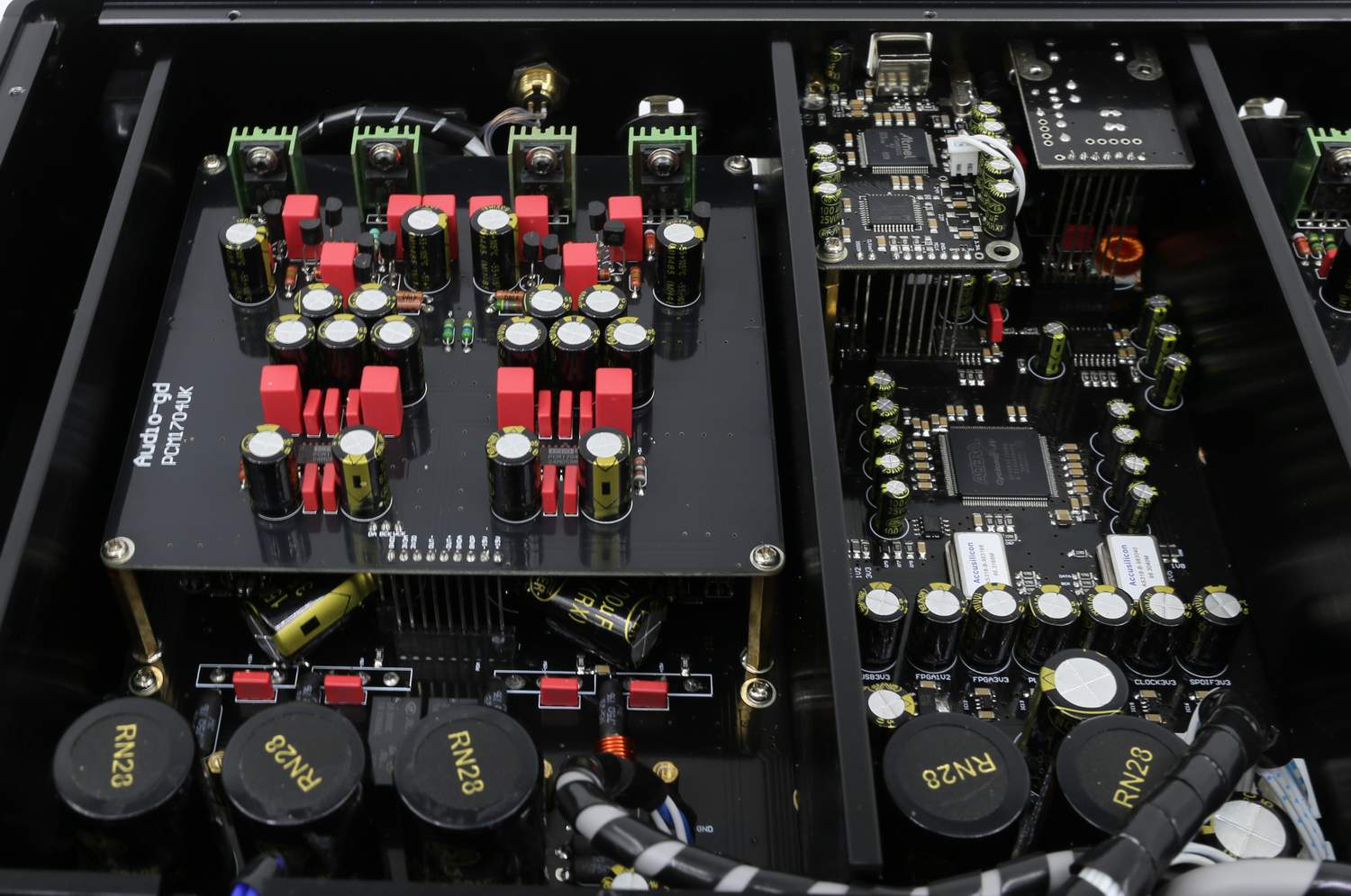

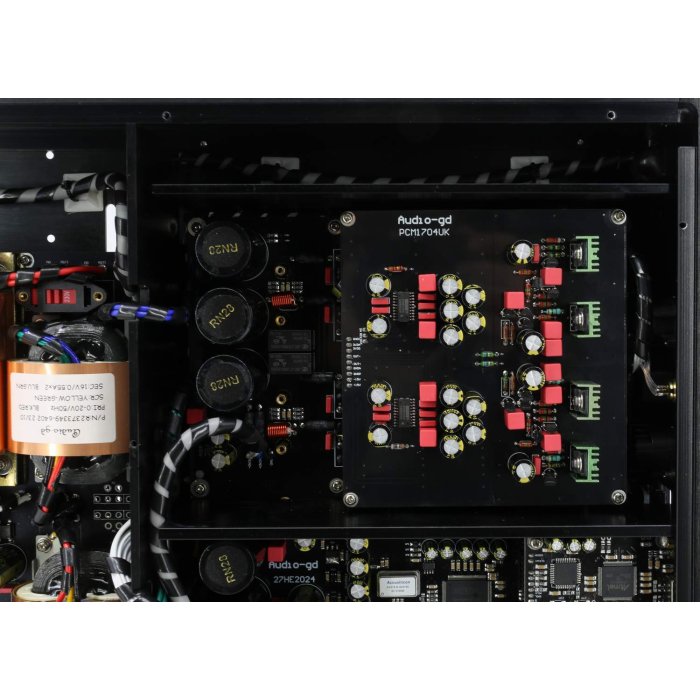

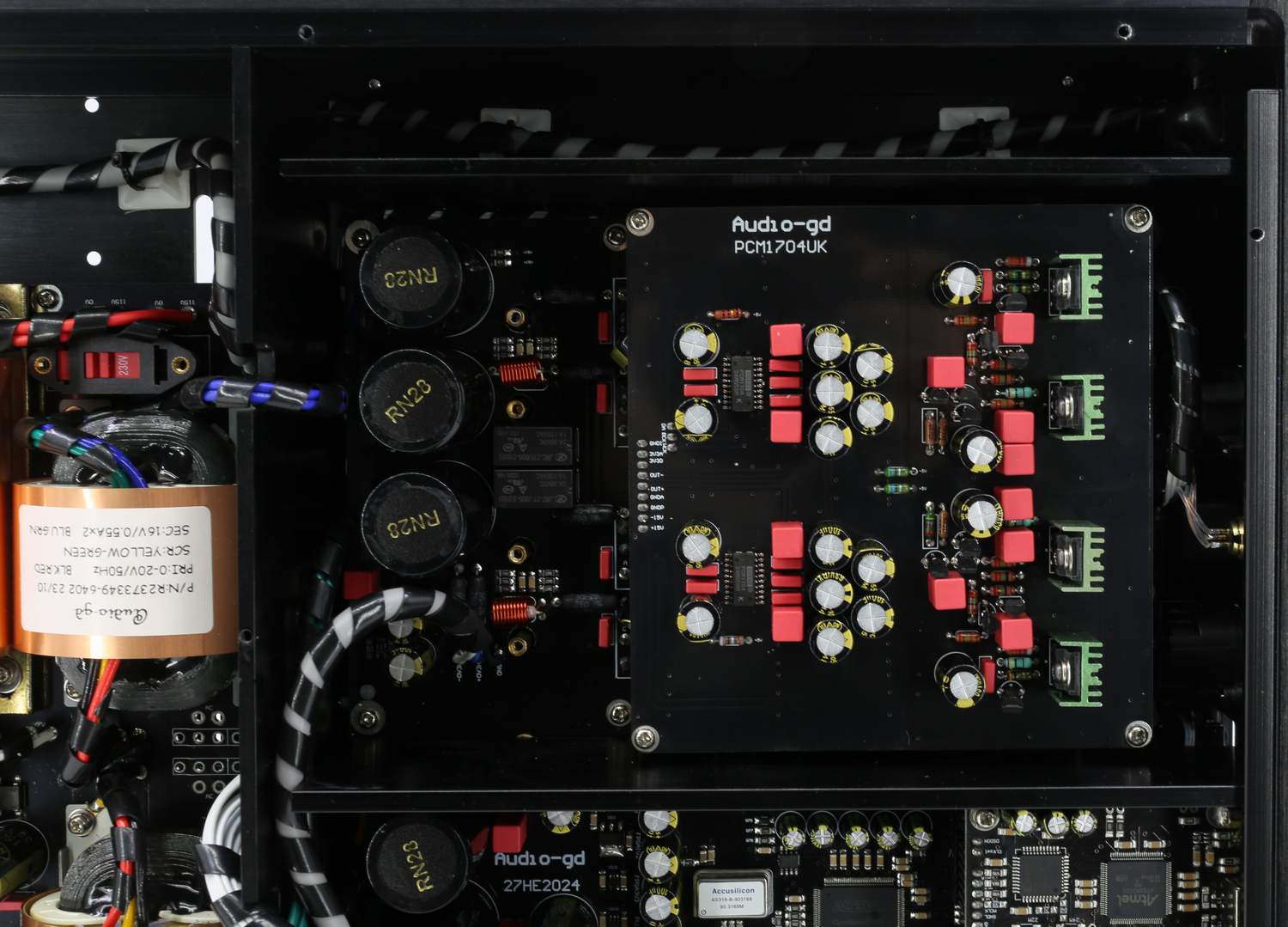

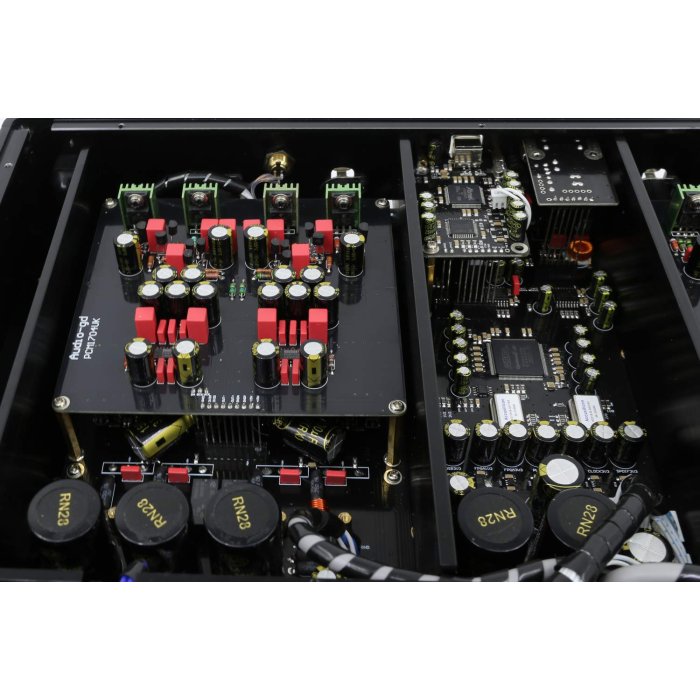

1 Zastosowano cztery chipsety DAC PCM1704UK
2 Wbudowany zasilacz regeneracyjny.
2 Zbudowany na elementach dyskretnych w pełni zbalansowany prądowy tor audio.
3 Ultradokładny zegar Accusilicon TCXO o częstotliwości 90 i 98 MHz.
4 Wejście USB audio na układzie Amanero 384 - 32bit/PCM384K z asynchronicznym transferem.
5 Izolacja galwaniczna wejść USB i HDMI.
6 Częstotliwość próbkowania jest wyświetlana na wyświetlaczu.
7 Obwody cyfrowe z procesorem FPGA i trzema programowalnymi matrycami CPLD.
8 Możliwość synchronizacji z zewnętrznego zegara sygnałem prostokątnym lub sinusoidalnym o częstotliwości 10MHz z wejścia 75Ω.
9 Zaimplementowano w pełni konfigurowanie parametrów cyfrowych z panelu przedniego (wraz z portem
firmware upgrade dostępnym bez otwierania obudowy na tylnym panelu)
10 Przedwzmacniacz zbudowany w technologii ACSS (w domenie prądowej, bez kondensatorów sprzęgających i bez układów wzmacniaczy operacyjnych OPA).
Unikalną cechą wszystkich produktów Audio-GD jest wykorzystanie w budowie części analogowej urządzeń, wzmacniaczy pracujących w domenie prądowej. Analogowy stopień firma Audio-GD opracowała samodzielnie, opierając się na układzie wzmocnienia lustra prądowego. Jednostopniowy wzmacniacz pracujący w domenie prądowej ACSS, zbudowany z elementów dyskretnych, bez kondensatorów sprzęgających w torze audio, charakteryzuje się wysoką szczegółowością, jak i niebywale niskimi zniekształceniami. Rozwiązanie ACSS pozwoliło zminimalizować problemy wpływu komponentów elektronicznych na barwę. W torze wzmacniacza nie wykorzystuje się scalonych wzmacniaczy operacyjnych OPA. W tradycyjnych konstrukcjach stosowanych przez większość firm, wzmocnienie jest realizowane w trzech stopniach, co prowadzi do kumulacji zniekształceń i ma wpływ na barwę. Priorytetem w konstrukcjach Audio-GD, jest jak minimalizowanie wpływu części analogowej urządzenia na dźwięk reprodukowany poprzez przetwornik D/A. Elementy elektroniczne zastosowane do budowy urządzeń są bardzo starannie dobierane spośród najlepszych dostępnych, jak i produkowane specjalnie na zamówienie. Wszystkie połączenia wewnątrz obudowy są realizowane za pomocą kabli z czystej miedzi OCC. Nie jest bez znaczenia jest ręczny proces składania podzespołów i ich wielokrotne testy na różnych etapach produkcji. Gotowe urządzenie jest wygrzewane, a następnie powtórnie testowane przed wysyłką do klienta.
