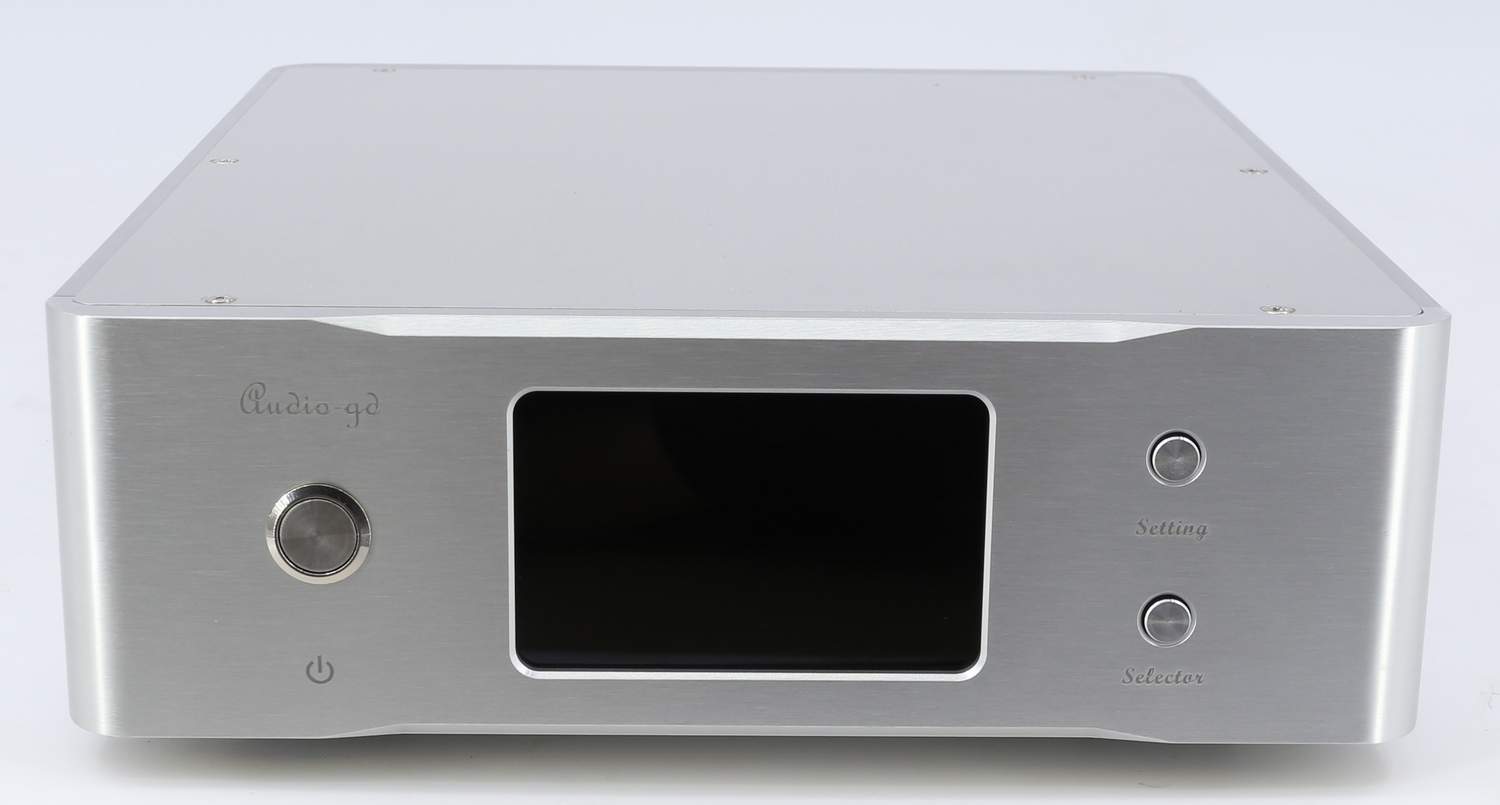

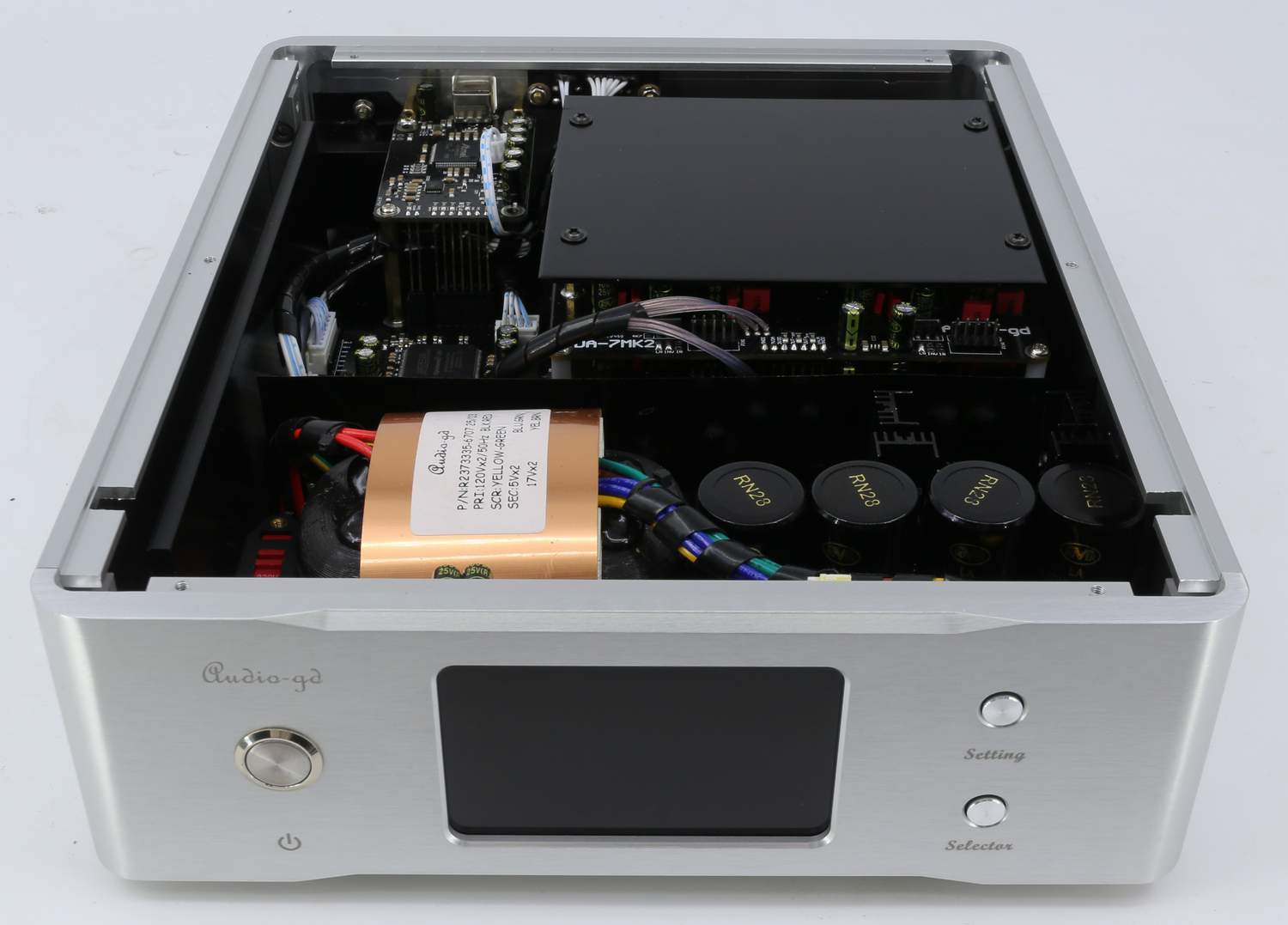

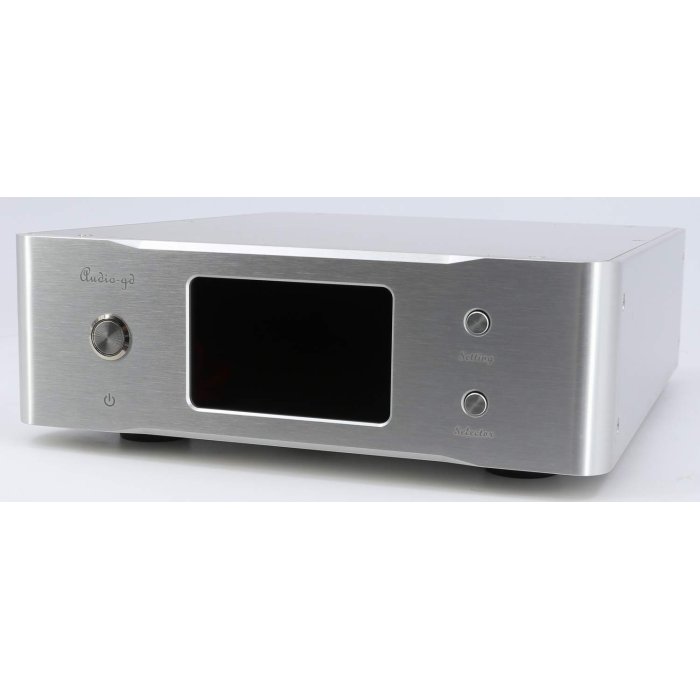

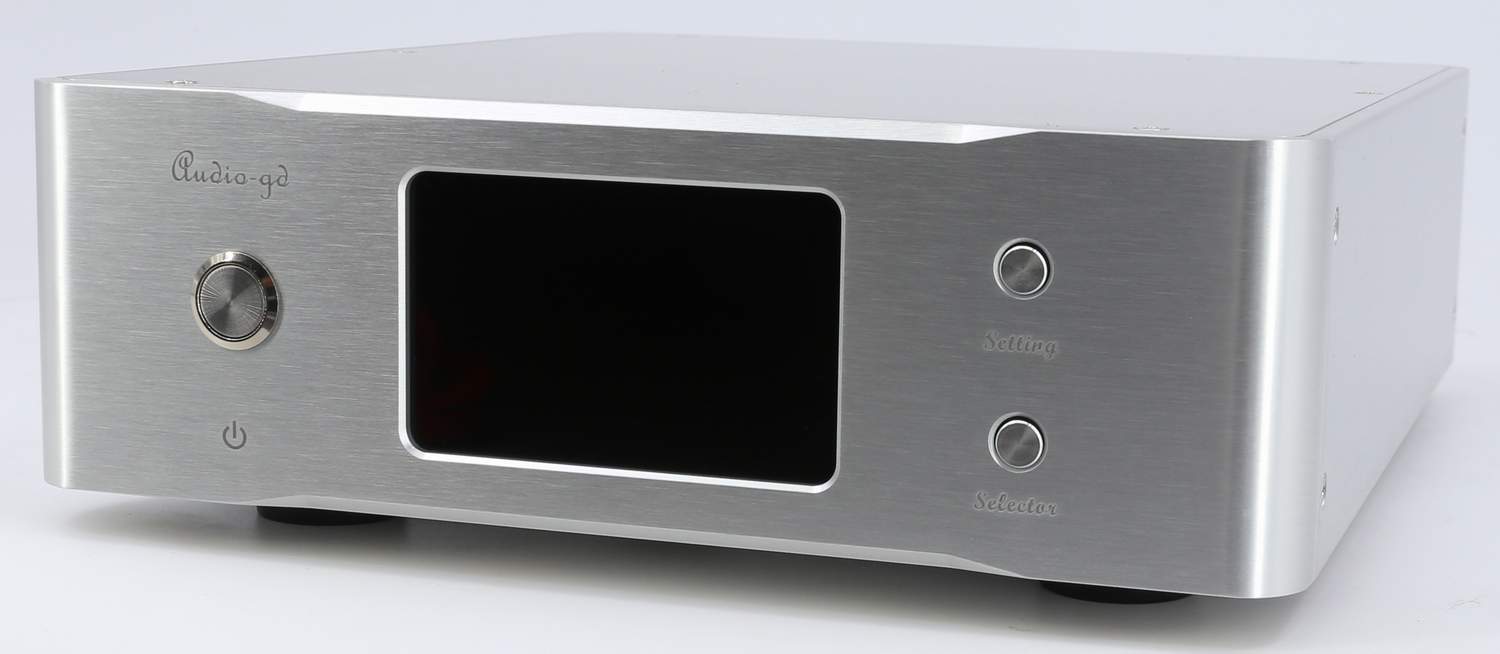

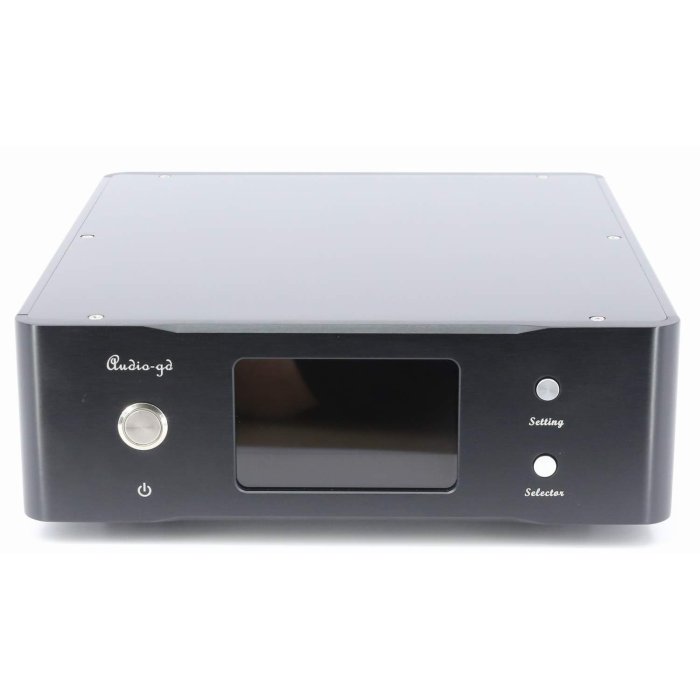

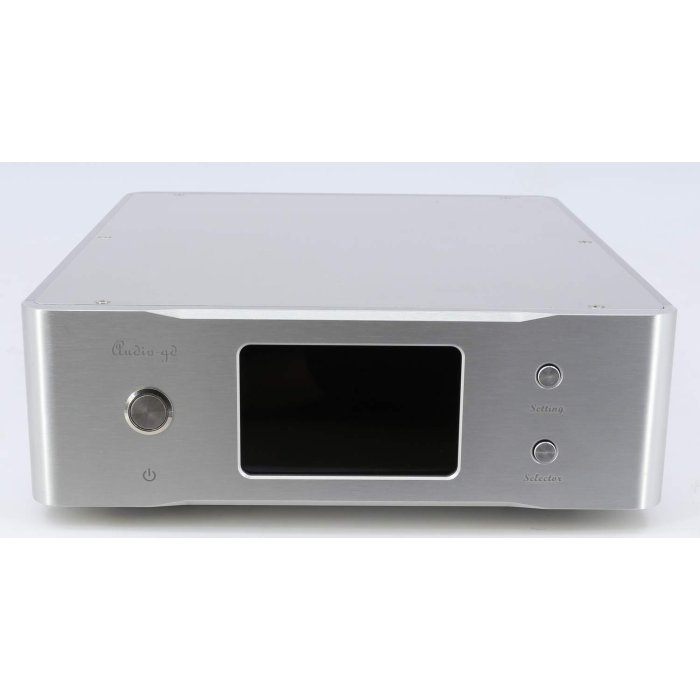

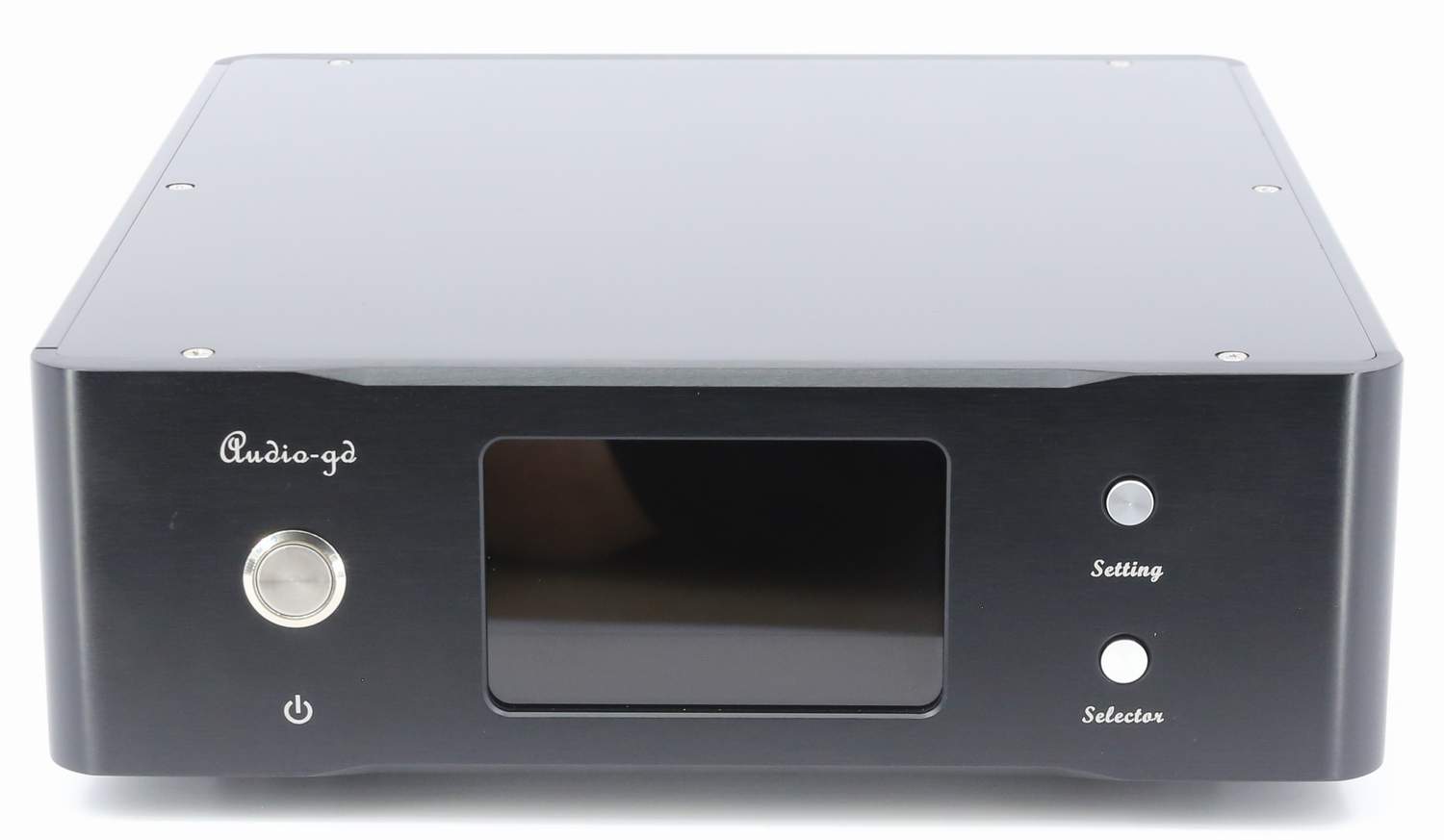

Audio GD R-1 MK3

Odnośnik do strony produktu na witrynie producenta: AUDIO GD

R1 MK3 to w pełni zbalansowany przetwornik cyfrowo-analogowy, zbudowany na przetwornikach R-2R wykonanych jako DIY w technologii MSB. Przetworniki R2R pod kontrolą ultra-fast FPGA, to przedstawiciel wielobitowej konstrukcji D/A. Charakteryzują się czystym dźwiękiem, dynamiką i bardzo niskim poziomem szumu kwantyzacji. W DAC`u R-1 MK3 firmy Audio-GD użyto 8 modułów R-2R.

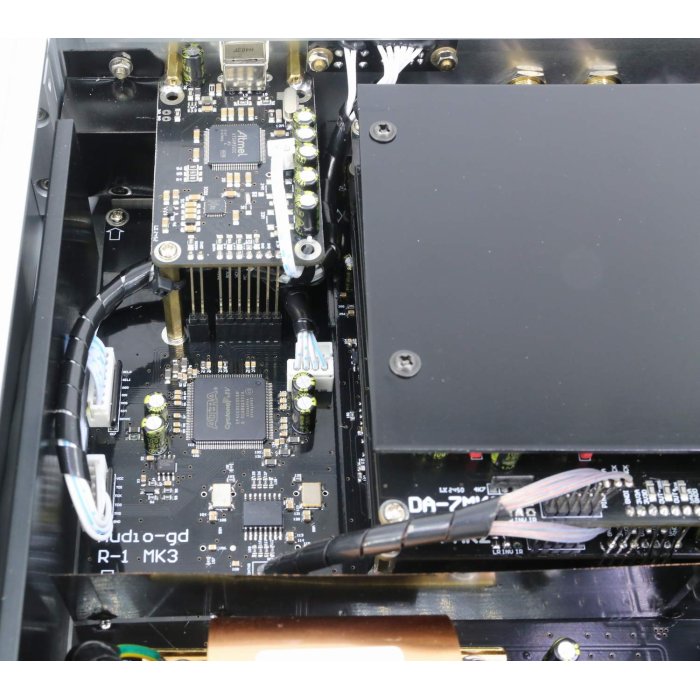

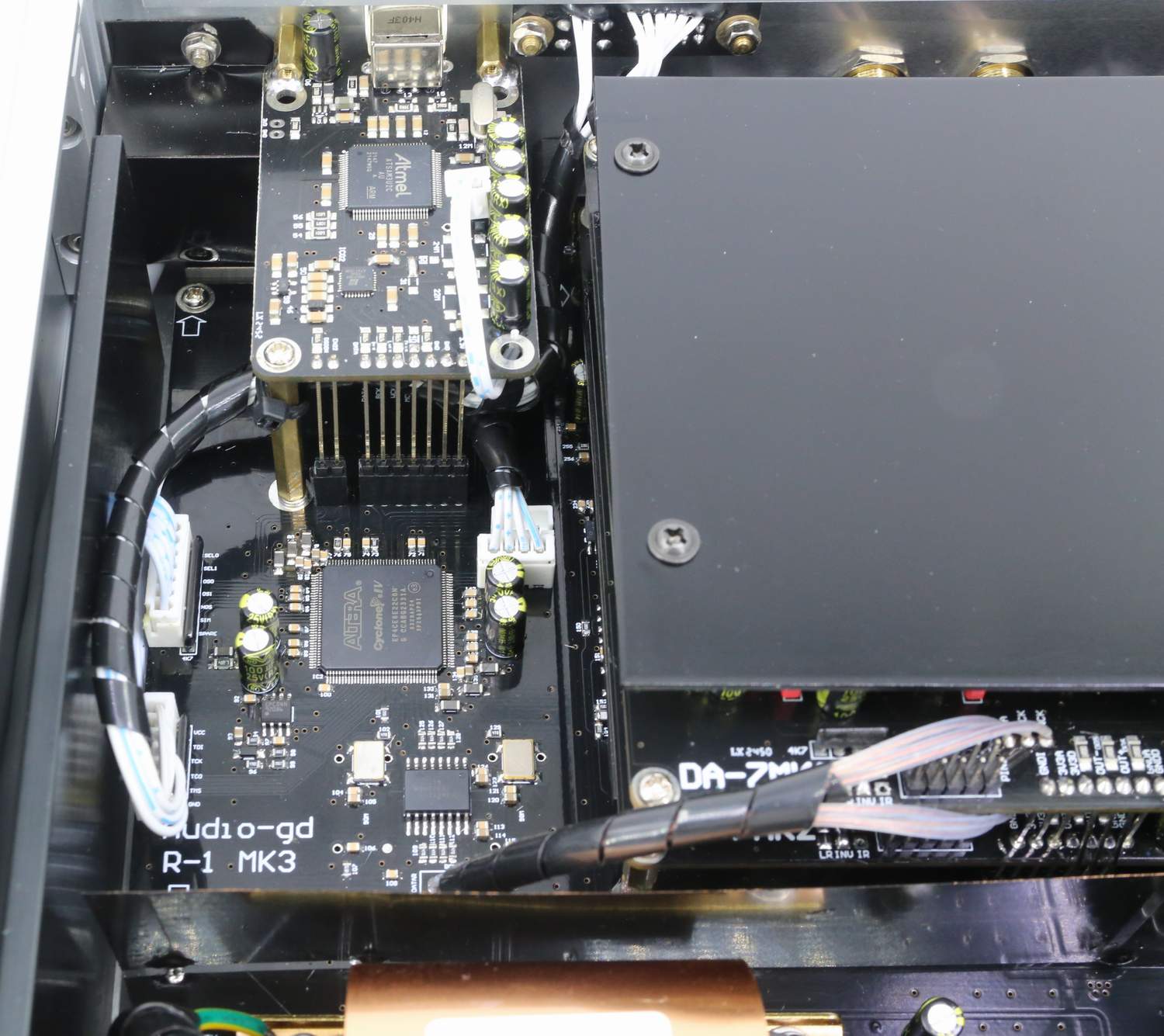

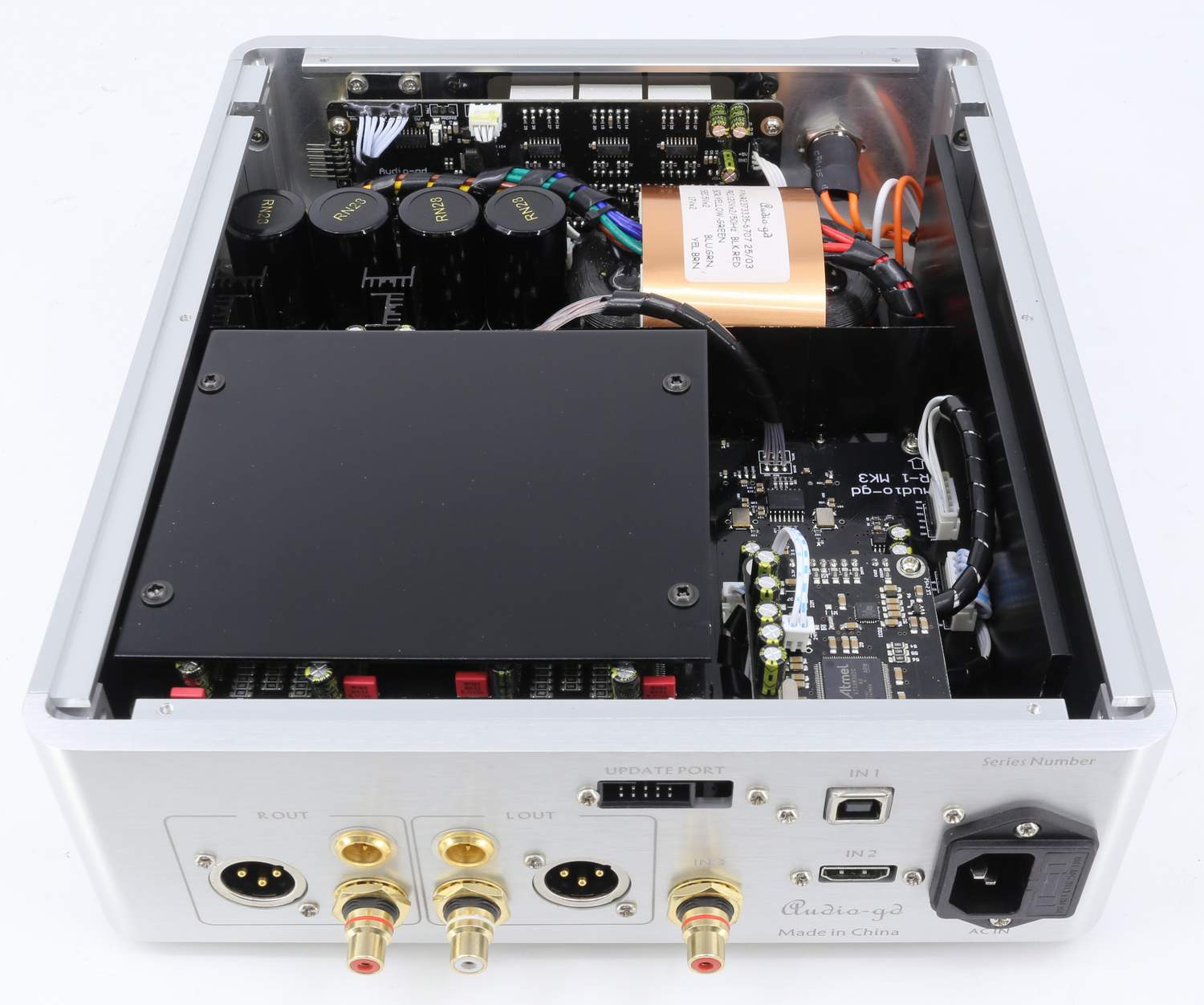

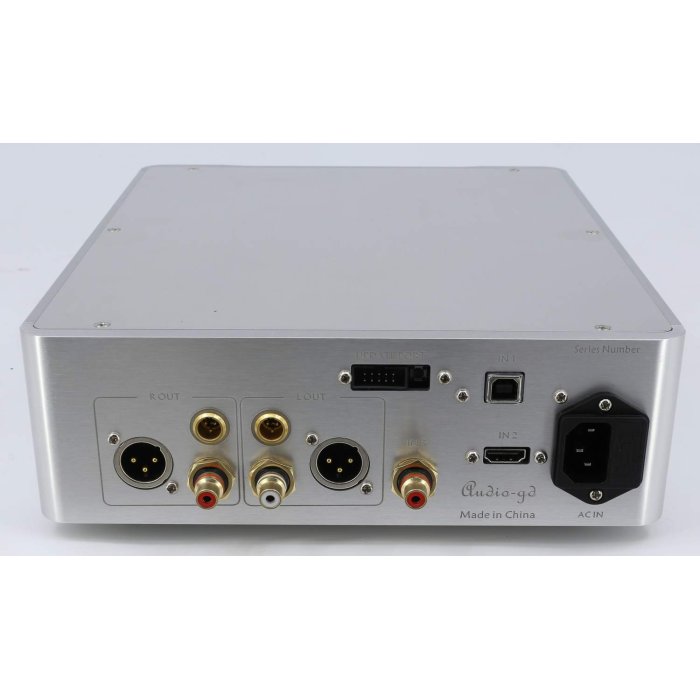

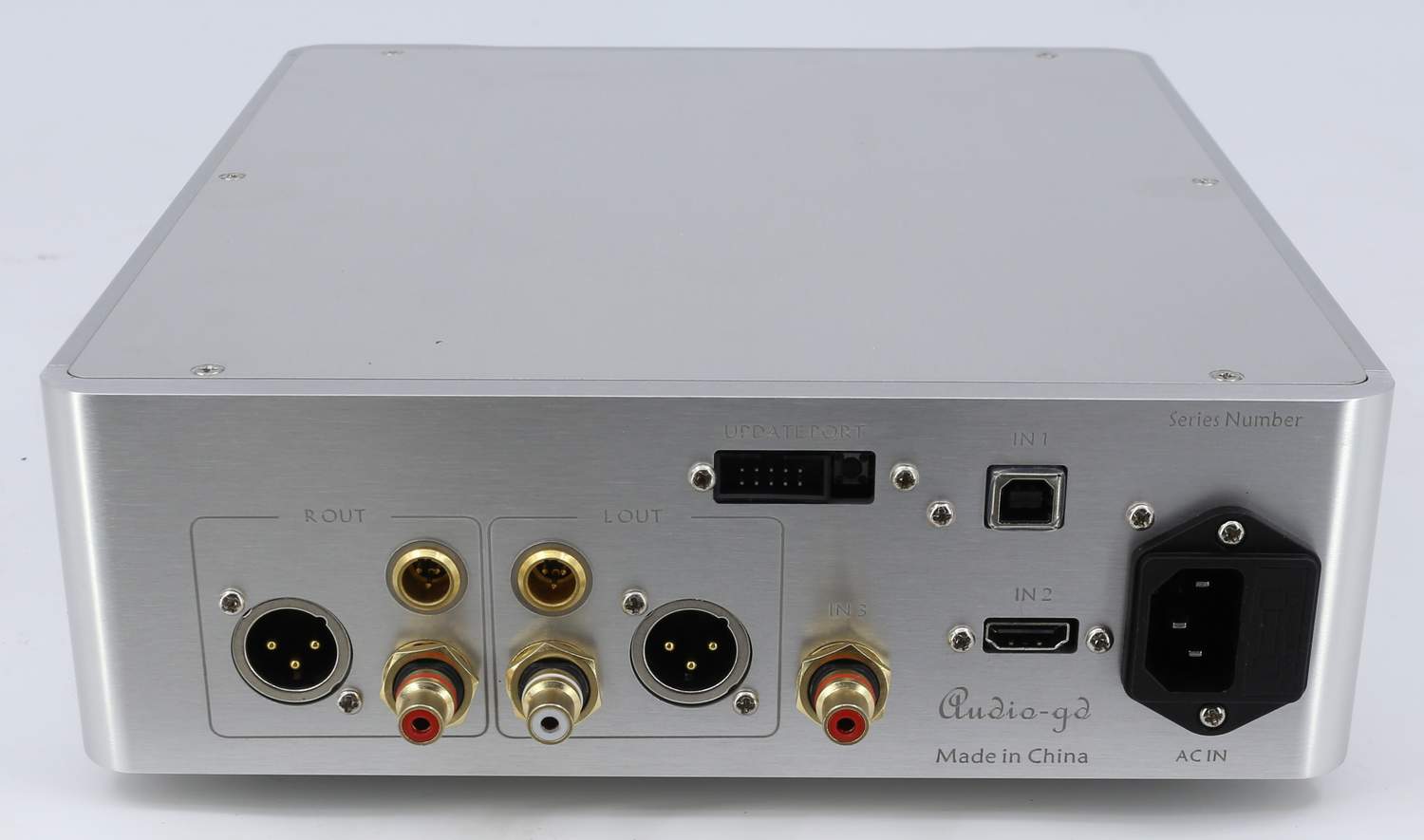

R-1 MK3 jest wyposażony w 3 wejścia cyfrowe: RCA 24bit/192KHz; I2S 32bit/384KHz; USB 32bit/384KHz(Amanero). Dzięki nim jest kompatybilny ze wszystkimi popularnymi systemami przesyłu dźwięku cyfrowego. Wejście USB jest obsługiwane przez popularny Amanero Combo 384 32bit/384kHzktóry współpracuje z oscylatorami TCXO. Ten nowoczesny układ, pracujący w trybie asynchronicznym, umożliwia generowanie sygnału I2S (magistrala wewnętrzna DAC) o znikomym jitterze. Ma to wpływ szczególnie na barwę dźwięku zapisanego w wysokich rozdzielczościach bitowo-częstotliwościowych.
R-1 MK3 umożliwia bezpośrednie wprowadzenie sygnału magistrali I2S poprzez złącze HDMI. Dzięki temu może pracować w trybie "slave" synchronizując się z zewnętrznym MasterClock

Unikalną cechą wszystkich produktów Audio-GD jest wykorzystanie w budowie części analogowej urządzeń, wzmacniaczy pracujących w domenie prądowej. Analogowy stopień firma Audio-GD opracowała samodzielnie, opierając się na układzie wzmocnienia lustra prądowego. Jednostopniowy wzmacniacz pracujący w domenie prądowej ACSS, zbudowany z elementów dyskretnych, bez kondensatorów sprzęgających w torze audio, charakteryzuje się wysoką szczegółowością jak i niebywale niskimi zniekształceniami. Rozwiązanie ACSS pozwoliło zminimalizować problemy wpływu komponentów elektronicznych na barwę. W torze wzmacniacza nie wykorzystuje się scalonych wzmacniaczy operacyjnych OPA. W tradycyjnych konstrukcjach wykorzystywanych przez większość firm, wzmocnienie jest realizowane w trzech stopniach, co prowadzi do kumulacji zniekształceń i ma wpływ na barwę. Priorytetem w konstrukcjach Audio-GD, jest jak najmniejszy wpływ części analogowej urządzenia na dźwięk reprodukowany poprzez przetwornik D/A. Elementy elektroniczne wykorzystywane do budowy urządzeń są bardzo starannie dobierane spośród najlepszych dostępnych, jak i produkowane specjalnie na zamówienie. Wszystkie połączenia wewnątrz obudowy są realizowane za pomocą kabli z czystej miedzi OCC. Nie jest bez znaczenia ręczny proces składania podzespołów i ich wielokrotne testy na różnych etapach produkcji. Gotowe urządzenie jest wygrzewane, a następnie powtórnie testowane przed wysyłką do klienta.

Najważniejsze cechy:

• Skonstruowany w oparciu o 8 grup w pełni dyskretnych modułów R-2R pod kontrolą ultra-fast FPGA ,
• 3 wejścia cyfrowe:

  • RCA neutralne wejście w standardzie SPDIF 24bit/192KHz;
  • I2S ultra neutralne wejście w 32bitowym standardzie zapewniającym ultra niski jitter 32bit/384KHz;
  • USB ultra neutralne wejście oparte Amanero Combo 384 32bit/384KHz;
• próbkowanie obsługiwane przez D/A 44.1kHz, 48kHz, 88.2kHz, 96kHz, 192kHz,
• Obsługa maksymalnie 32bit/384kHz,
• Pamięć ostatnich ustawień parametrów pracy, przywracana przy włączeniu,
• obsługiwana gęstość zapisu do 32bit/384kHz (USB),
• galwaniczna izolacja układów wejściowych i wyjściowych
• wbudowane filtry cyfrowe 2x, 4x oraz 8x oraz tryb NOS (bez oversamplingu) pozwalają dobrać brzmienie do preferencji użytkownika.

Zastosowanie DAC (Digital-to-Analog Converter)

Jak sam nazwa wskazuje DAC umożliwia konwersję dźwięku zapisanego w formie cyfrowej na format analogowy. Większość źródeł dźwięku w dniu dzisiejszym to źródła cyfrowe - CD, DVD czy PC. Zazwyczaj te urządzenia posiadają już wbudowane układy DAC, często jednak, zwłaszcza w tanich urządzeniach, są to układy o niskich parametrach. Poza wyjściem analogowym źródło praktycznie zawsze posiada wyjście cyfrowe - optyczne lub coaxialne (w niektórych przypadkach USB). Sygnał cyfrowy z takiego wyjścia siłą rzeczy nie jest przetwarzany przez układ DA w odtwarzaczu - to właśnie tu na scenie pojawia się DAC. Sygnał w czystej postaci cyfrowej trafia do konwertera i dopiero tu następuje konwersja. Dzięki temu, nawet tani odtwarzacz CD może być doskonałym źródłem dla naszego zestawu HiFi. DAC współpracuje z PC na podobnej zasadzie, jak zewnętrzna karta dźwiękowa z wejściem USB.

Zastosowane technologie:

• Konstrukcja dyskretnego modułu analogowego w pełni zbalansowana bez żadnego wzmacniacza operacyjnego w kanałach sygnałowych - ACSS (Audio-gd Current Signal System).
• Tor audio pozbawiony kondensatorów sprzęgających w module analogowym.
• Non-feedback.
• Transformatory modułów zasilania R-core w siedmiu osobnych zasilaczach liniowych i dwóch pracujących w klasie A. .
• Zasilacze pracujące w klasie A
• Aluminiowa obudowa.
• Montaż przewlekany.

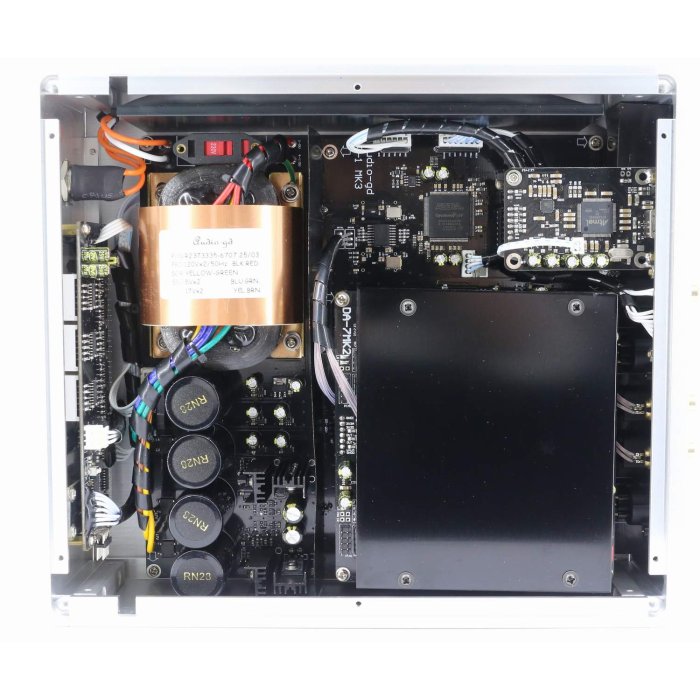

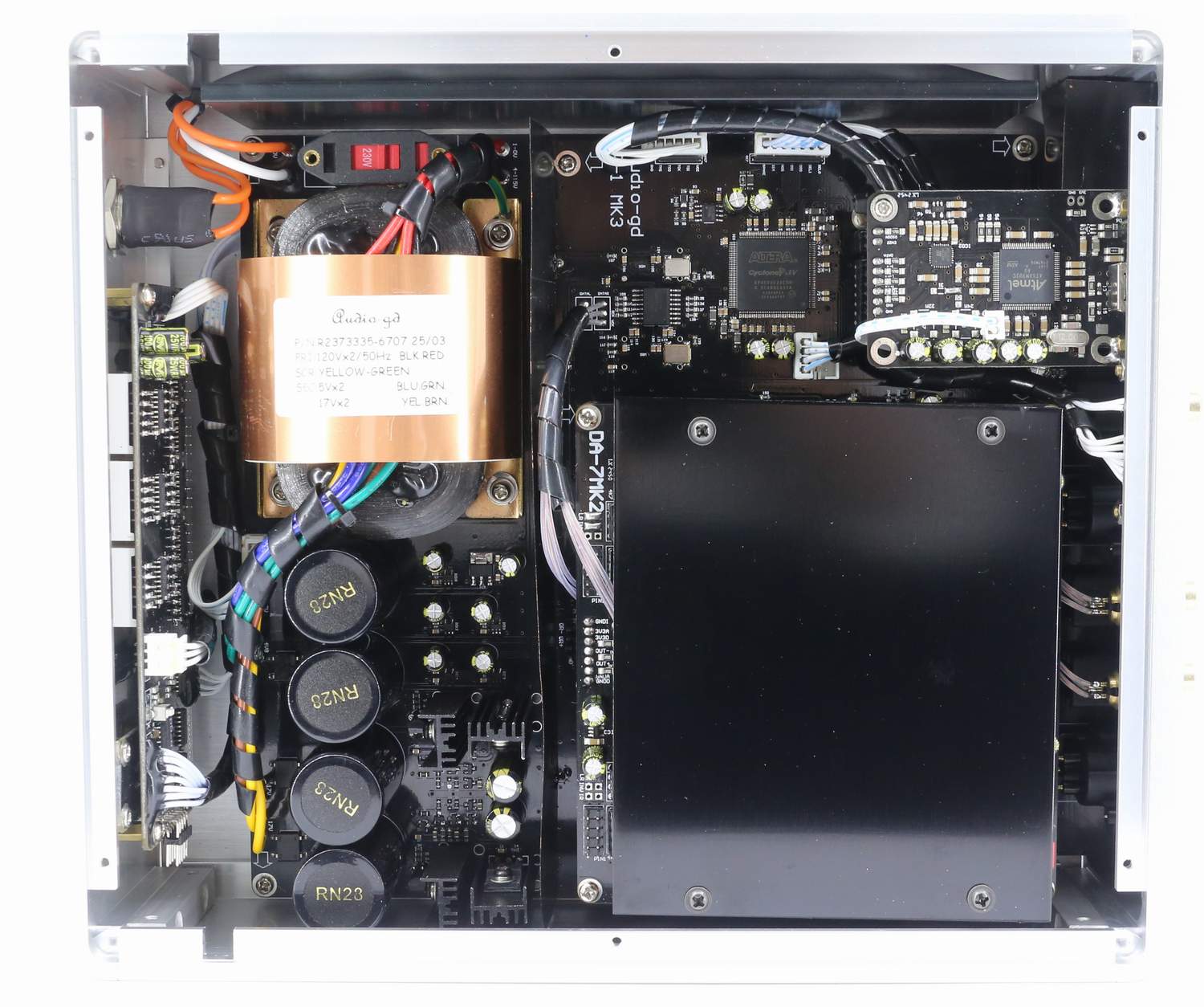

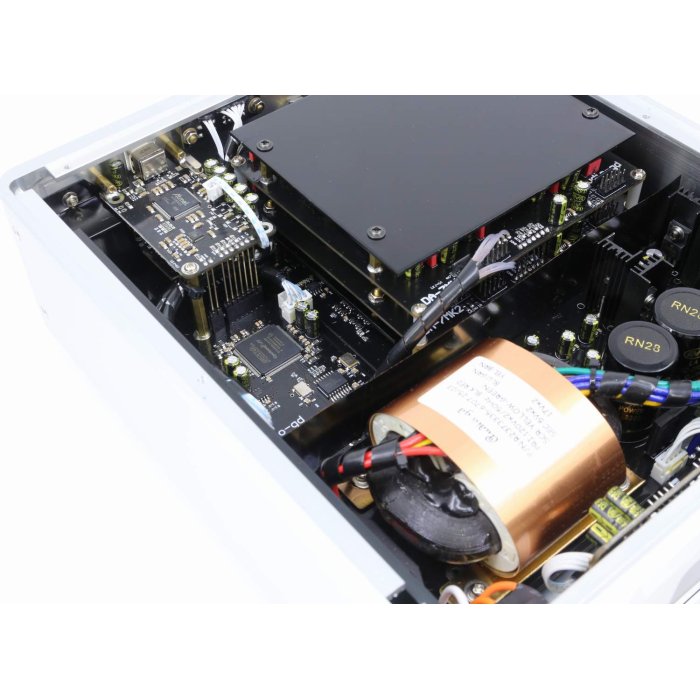

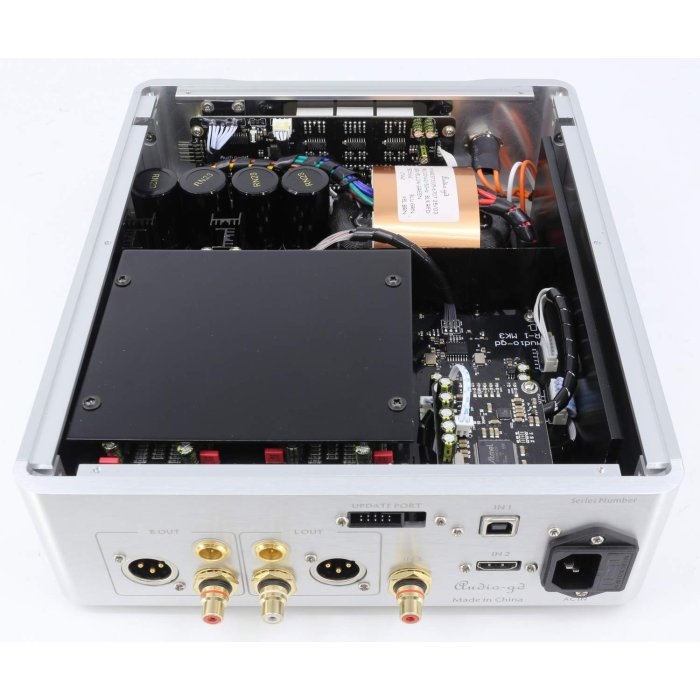

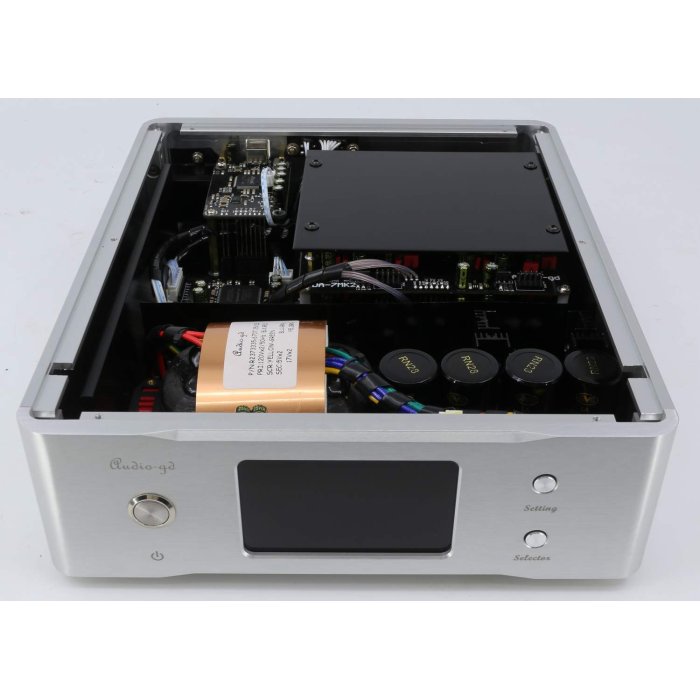

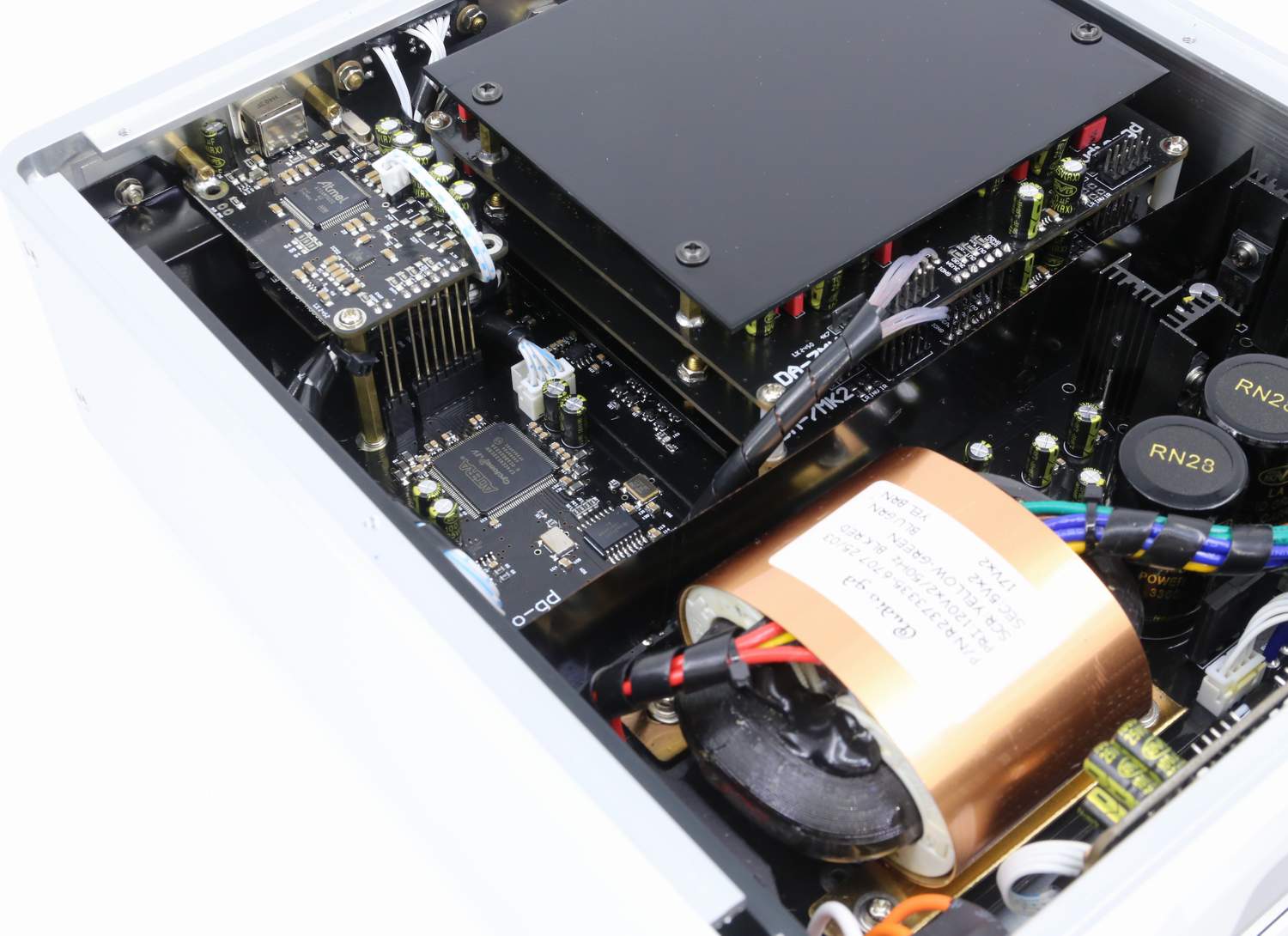

Jednym z kluczowych elementów w wysokiej klasie urządzeń audio jest zasilanie. Audio-GD podchodzi do tego tematu bardzo poważnie. Wszystkie, nawet najtańsze produkty Audio-GD, są wyposażone w wiele dyskretnych stabilizatorów, zasilających indywidualnie moduły składowe urządzeń. Zasilacze impulsowe tak powszechnie stosowane ze względu na swoją wydajność i prostą budowę, nie mogą zapewnić prądu o wysokiej stabilności. Dlatego Audio-GD w swoich produktach stosuje transformatory toroidalne i dyskretne stabilizatory napięcia. Każdy moduł R2R ma dedykowany transformator i sekcje stabilizatorów, osobno dla części cyfrowej i dla każdego kanału części analogowej. Takie rozwiązanie gwarantuje pełną separacje elektryczną modułów. Nie ma niebezpieczeństwa, że prąd zasilania będzie nawet chwilowo niewystarczający, co objawia się w innych urządzeniach słyszalnym ograniczeniem dynamiki, szczególnie w dolnych częstotliwościach pasma odsłuchowego.

Wszystkie produkty Audio-GD są montowane w obudowach aluminiowych. Zapewnia to doskonałe ekranowanie elementów wewnętrznych.

Audio-GD ddaje w Państwa ręce produkt głęboko przemyślany, nowatorski, świetnie wykonany z najlepszych dostępnych elementów.
