Audio-GD Master 19 - zbalansowany przedwzmacniacz, wzmacniacz słuchawkowy
Odnośnik do strony produktu na witrynie producenta: AUDIO GD

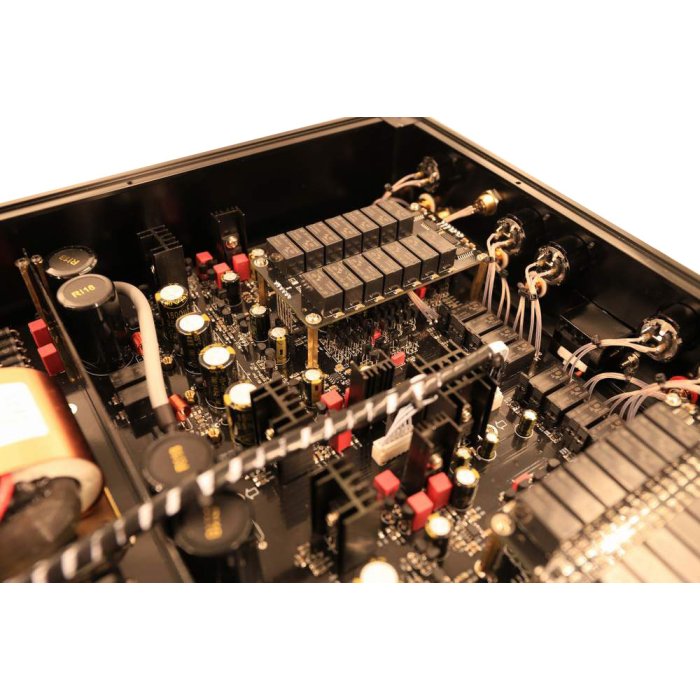

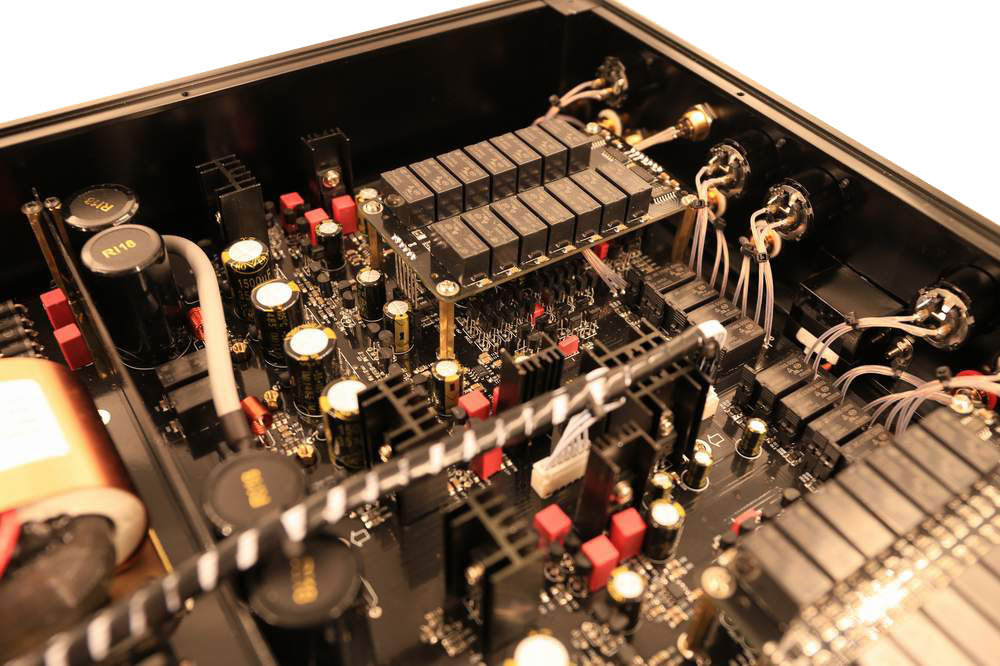

W pełni zbalansowany wzmacniacz klasy A zbudowany wyłącznie na elementach dyskretnych (bez wzmacniaczy operacyjnych OPA) oraz bez zastosowania kondensatorów sprzęgających. We wzmacniaczu zastosowano technologię ACSS. Technologia ta polega na połączeniu stopni wejściowych i wyjściowych poszczególnych modułów toru audio bezpośredno w domenie prądowej (bez jakichkolwiek scalonych wzmacniaczy operacyjnych), oraz bez kondensatorów sprzegających. Dzięki temu, użytkując urządzenie możemy cieszyć się brzmieniem muzyki pozbawionym podbarwień sprzętowych, takim, jakie przekazali muzycy, realizatorzy dźwięku i producenci muzyczni. Cały proces wzmocnienia odbywa się w jednym etapie, co powoduje wydatne zmniejszenie zniekształceń przy zachowaniu absolutnej przeźroczystości i doskonałej dynamice ( THD < 0.003 %). Technologię ACSS zastosowano również do połączenia urządzenia przy pomocy specjalnych kabli z wyjściami innych urządzeń z oferty Audio GD też wyposażonych w gniazda ACSS. Urządzenie wykorzystuje trzy transformatory R-core (łącznie 100W), a by zapewnić równomierne dostarczanie mocy zastosowano kondensatory NOVER o pojemności 35 000uf. Czterokanałowa, sterowana cyfrowo, 100-stopniowa regulacja głośności w oparciu o przekaźniki eliminuje nierównowagę kanałów i poprawiają jakość dźwięku. W urządzeniu jest dostępne 5 wejść analogowych (RCA X2, XLR X2, ACSS X1) oraz 3 wyjścia (XLR/RCA/ACSS). Audio-GD Master 19 oferuje dźwięk bardzo neutralny ze znikomo małymi zniekształceniami i wysoką liniowością.
Regulacja głośności urządzenia różni się od technologii konwencjonalnej. Konwencjonalna technologia regulacji głośności polega na kontroli napięcia w stopniu wejściowym wzmacniacza analogowego poprzez potencjometr głośności. Niska jakość potencjometru często jest przyczyną niezbalansowania kanałów i zakłóceń oraz powoduje utratę szczegółowości. W urządzeniu zastosowano regulację głośności poprzez konwersjię prądowo-napięciową I/V, regulator głośności jest zbudowany w formie pasywnej. Regulacja ma miejsce w sposób cyfrowy i polega na zmianie zakresu prądu wyjściowego na wyjściu wzmacniacza ACSS.
Najważniejsze cechy:
- Wbudowany zasilacz najwyższej klasy, zbudowany na elementach dyskretnych, w którym zastosowano kondensatory o pojemności 100 000 uF w stopniach filtrujących.
- W pełni zbalansowany wzmacniacz klasy A zbudowany wyłącznie na elementach dyskretnych (bez wzmacniaczy operacyjnych OPA) oraz bez zastosowania kondensatorów sprzęgających.
- Technologia ACSS.
- Dwa transformatory R-core (łącznie 100 W),
- Osobne zasilacze dla komponentów cyfrowych, prawego i lewego kanału.
- 8 sztuk dokładnie dobieranych tranzystorów mocy (każdy o mocy 150W, łącznie 1200W)
- Wykorzystuje wysokiej jakości podzespoły klasy audio.
- Czterokanałowy 99-stopniowy, sterowany cyfrowo, przekaźnikowy system regulacji głośności.
Specyfikacja:
| S/N Ratio |
>130DB |
| THD |
<0.003 % |
| Pasmo (wejście XLR) |
20Hz - 20KHz ( +/- 0DB )
1Hz - 220KHz ( <3DB ) |
| Charakterystyka głośności |
100 kroków, charakterystyka wykładnicza |
| Wzmocnienie |
niskie +16 DB (XLR)
wysokie +25 DB (XLR) |
| Moc wyjściowa wzmacniacza słuchawkowego (XLR) |
40 Ω: 9000MW
100 Ω: 3800MW
300 Ω: 1250MW
600 Ω: 630MW |
| Moc wyjściowa wzmacniacza słuchawkowego (RCA) |
40 Ω: 2500MW
100 Ω: 1050MW
300 Ω: 350MW
600 Ω: 175MW |
| Poziom sygnału wyjściowego przedwzmacniacza (Max) |
10V @ RCA
20V @ XLR
2.4+2.4MA @ ACSS |
| Impedancja wyjściowa |
1 Ω |
| Impedancja wejściowa |
90 kΩ @ XLR
<10 Ω @ ACSS |
| Channels cross |
< -130DB |
| Nierównowaga kanałów |
< 0.05DB |
| Zasilanie |
220-240V AC 50/60 Hz |
| Pobór energii |
45W |
| Moc transformatorów |
100W (2 transformatory) |
| Wymiary |
360x360x85 |
| Waga |
7 KG |
