Audio-GD R2R-11 MK2 Upgraded - DAC (DA-8 R-2R) + wzmacniacz słuchawkowy i przedwzmacniacz.

Odnośnik do strony produktu na witrynie producenta: AUDIO GD

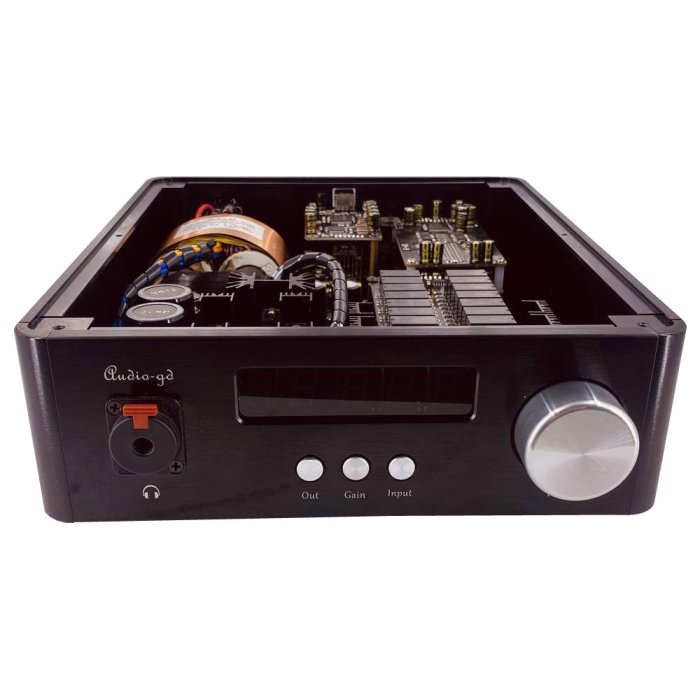

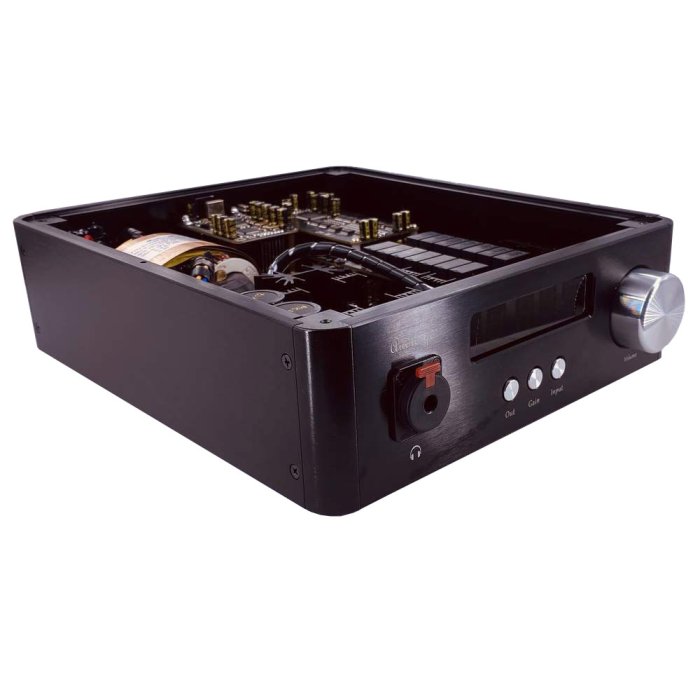

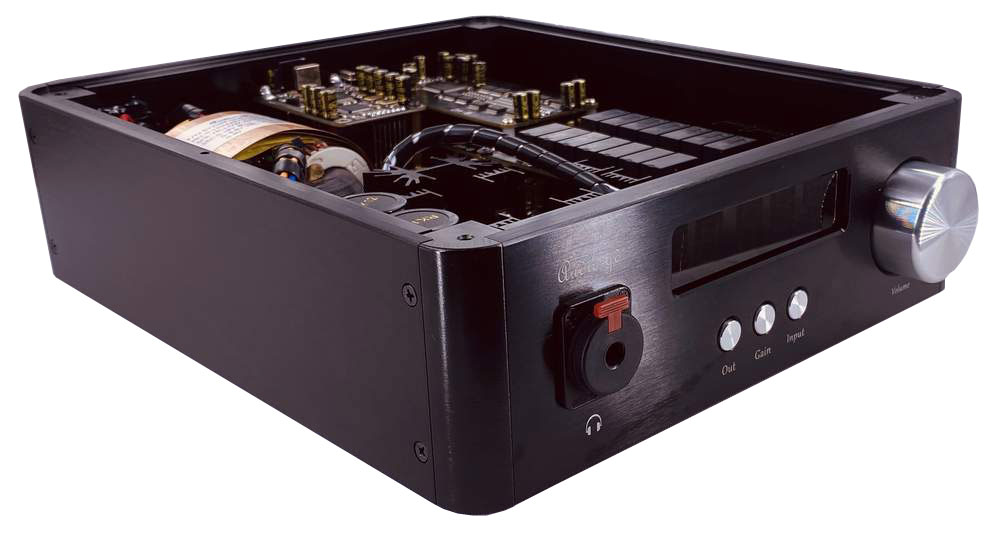

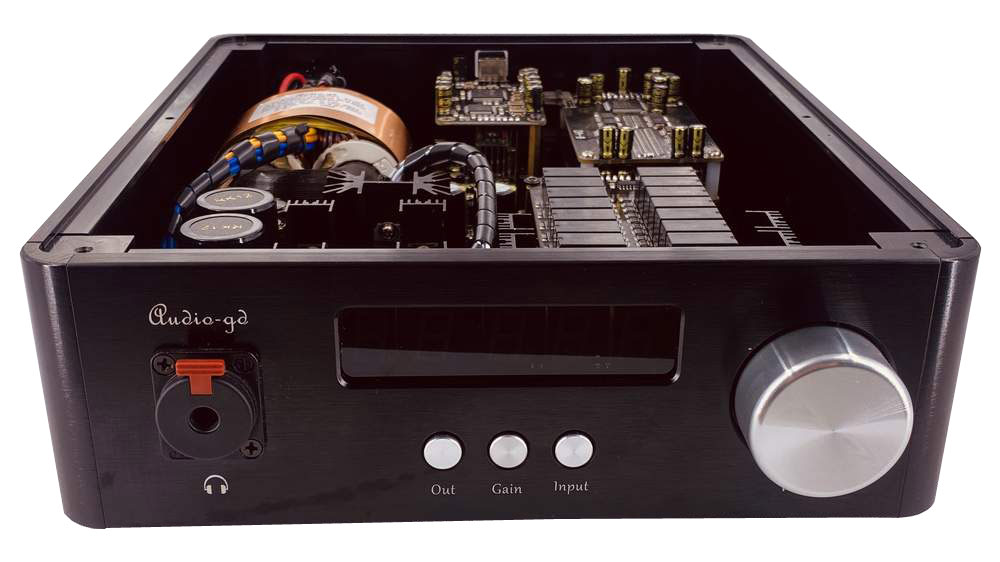

R2R-11 mk2 to przetwornik cyfrowo-analogowy, oparty na drabinkach rezystorowych R-2R w technologii MSB. W wersji z upgradem zostały zastosowane zegary taktujące firmy Crystecs oraz wbudowana galwaniczna izolacja modułu USB. Urządzenie jest wypozsażone we wbudowany, pracujący w klasie A wzmacniacz słuchawkowy oraz prosty przedwzmacniacz. Moc wzmacniacza słuchawkowego sięga 3,8W przy obciążeniu słuchawkami 25 Ω. Wszystkie funkcje urządzenia są dostępne z pomocą przełączników umieszczonych na przednim panelu obudowy. Dwa zakresy czułości wzmacniacza słuchawkowego (dual gain modes) pozwalają na współpracę ze słuchawkami o małej i dużej czułości/efektywności. R2R-11 jest wyposażony w trzy wejścia cyfrowe: RCA 24bit/192KHz; Optical 24bit/92KHz;  USB 32bit/384KHz - Amanero 384 i dwa wyjścia analogowe: RCA i słuchawkowe Jack 6,3mm.
DAC zrealizowano przy pomocy układu "programowalnej matrycy logicznej" FPGA oraz trzech układów CPLD. Dekoder składa się z czterech grup modułów R-2R przetworników cyfrowo analogowych (po dwa na każdy kanał) w zbalansowanym dekoderze push/pull. Przetwarzanie sygnału DSD zrealizowano w formie dwóch dyskretnych dekoderów. Wejście USB zaimplementowano na układzie Amanero 384, co umożliwia dekodowanie sygnałów z rozdzielczościami PCM 384K i DSD512.

Tor analogowy

Unikalną cechą wszystkich produktów Audio-GD jest wykorzystanie w budowie części analogowej urządzeń, wzmacniaczy pracujących w domenie prądowej. Analogowy stopień firma Audio-GD opracowała samodzielnie, opierając się na układzie wzmocnienia lustra prądowego. Jednostopniowy wzmacniacz pracujący w domenie prądowej, zbudowany z elementów dyskretnych, bez kondensatorów sprzęgających w torze audio, charakteryzuje się wysoką szczegółowością jak i niebywale niskimi zniekształceniami. W torze wzmacniacza nie wykorzystuje się scalonych wzmacniaczy operacyjnych OPA. Priorytetem w konstrukcjach Audio-GD, jest jak najmniejszy wpływ części analogowej urządzenia na dźwięk reprodukowany poprzez przetwornik D/A.
Elementy elektroniczne wykorzystywane do budowy urządzeń są bardzo starannie dobierane spośród najlepszych dostępnych, jak i produkowane specjalnie na zamówienie. Wszystkie połączenia wewnątrz obudowy są realizowane za pomocą kabli z czystej miedzi OCC. Nie jest bez znaczenia ręczny proces składania podzespołów i ich wielokrotne testy na różnych etapach produkcji. Gotowe urządzenie jest wygrzewane, a następnie powtórnie testowane przed wysyłką do klienta. Wszystkie produkty Audio-GD są montowane w obudowach aluminiowych. Zapewnia to doskonałe ekranowanie elementów wewnętrznych.

Najważniejsze cechy:

• Konstrukcja dyskretnego modułu analogowego: non-feedback bez wzmacniaczy operacyjnych w torze audio i bez kondensatorów sprzęgających
• 9 stabilizatorów PSU zapewniających zasilanie bez zakłóceń (3 zasilacze w klasie A dla modułów R2R, 3 zasilacze dla modułów analogowych, część cyfrową zasilają 2 osobne zasilacze i ostatni dla części sterującej i regulacji głośności.
• Izolacja galwaniczna wejścia USB
• Doskonałej jakości potencjometr ALPS 27 zapewniający równomierną zmianę głośności

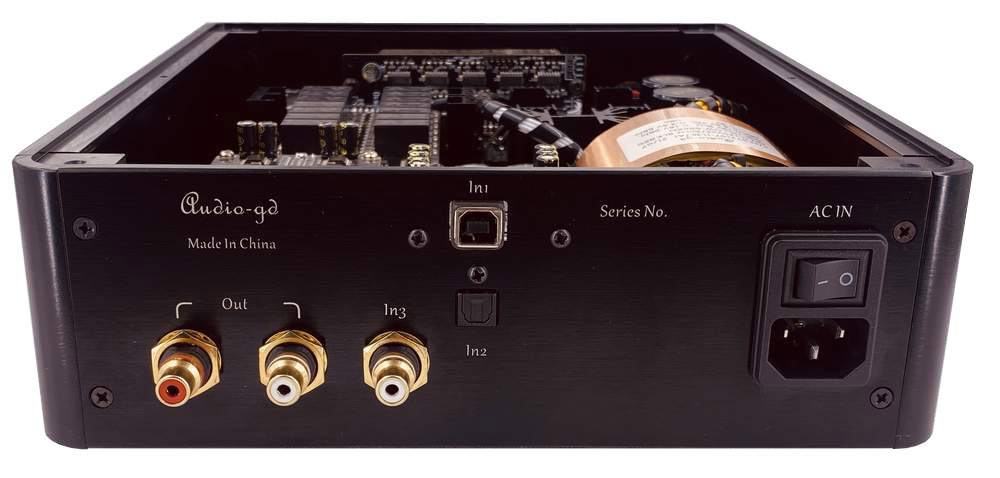

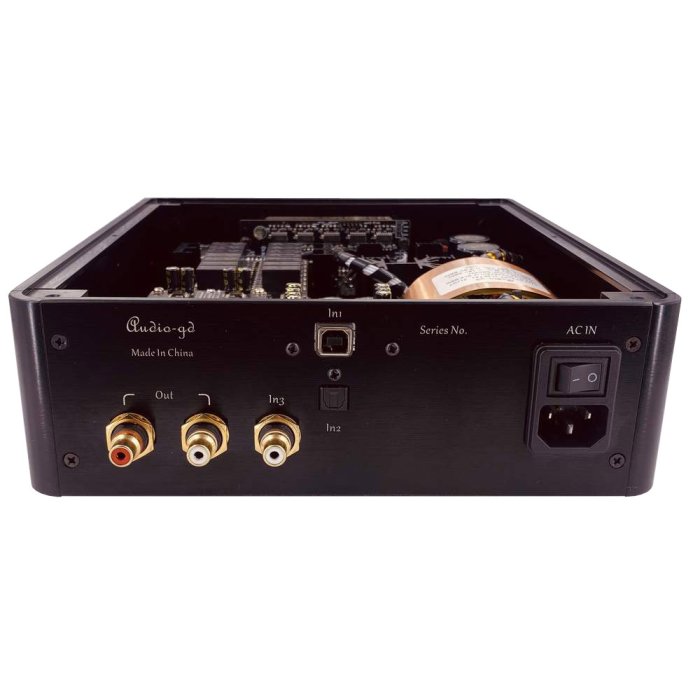

• Trzy wejścia cyfrowe:   elektryczne (coaxial) / optyczne (optical) / USB
• Wyjście DAC:  RCA (Użytkownik może ustawić stały poziom wyjściowy lub regulowany potencjometrem)
• Wyjście słuchawkowe: Jack 6.3mm
• Obsługuje pełny asynchroniczny transfer danych przez port USB
• Obsługiwany format audio portu USB Amanero combo 384 16/24/32-bit z obsługą częstotliwości próbkowania 44.1kHz, 48kHz, 88.2kHz, 96kHz, 176.4kHz, 192kHz, 384kHz
• Obsługa maksymalnie 24bit/192kHz (S/PDIF)

Specyfikacja:
