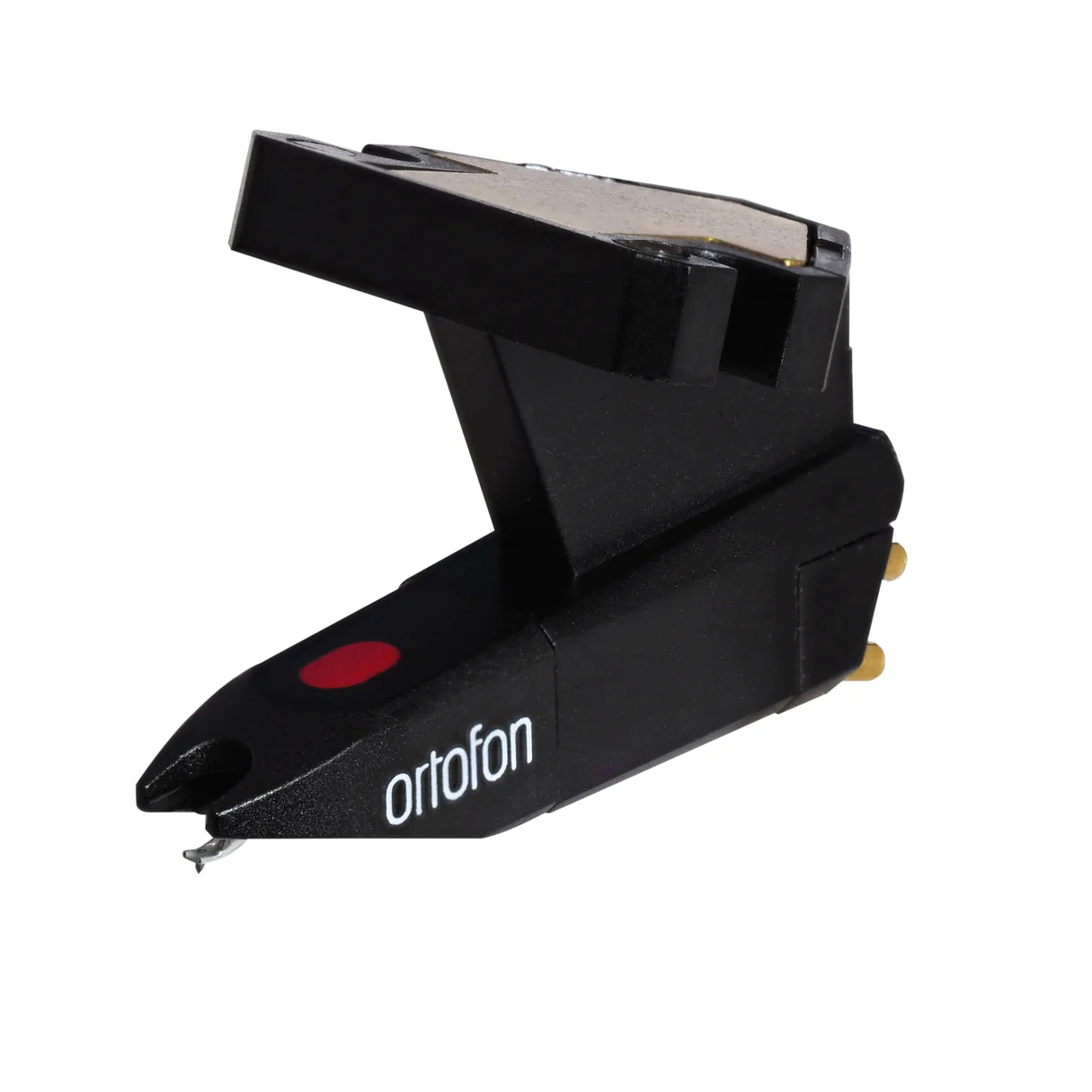

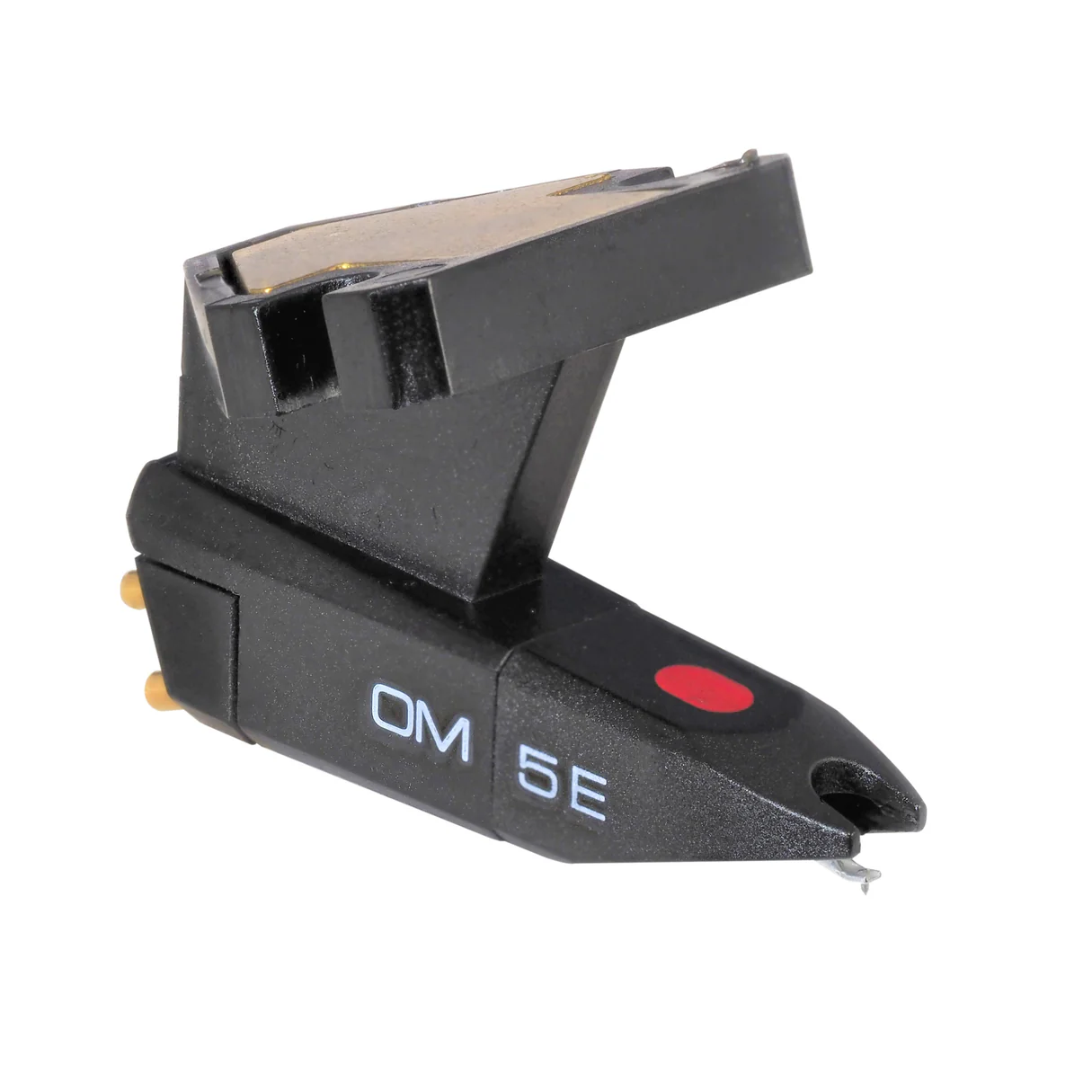

Ortofon OM 5E – wkładka gramofonowa MM

Ortofon OM 5E to wkładka gramofonowa typu MM (Moving Magnet), wyposażona w diamentową igłę o szlifie eliptycznym oraz lekki korpus z wyjmowanym obciążnikiem. Należy do serii OM (Optimum Match), opracowanej z myślą o współpracy z ramionami gramofonowymi o różnej masie efektywnej. Konstrukcja umożliwia wymianę igły na modele o bardziej zaawansowanych szlifach bez konieczności wymiany całej wkładki.

Wkładka wykorzystuje generator MM o napięciu wyjściowym 4 mV, przystosowany do współpracy ze standardowymi przedwzmacniaczami gramofonowymi MM. Masa korpusu z fabrycznym obciążnikiem wynosi 5 g, natomiast po jego usunięciu zmniejsza się do 2,5 g. Standardowe mocowanie 1/2 cala pozwala na instalację w wielu popularnych ramionach gramofonowych.

Igła eliptyczna

Ortofon OM 5E wykorzystuje wymienny zespół igły Stylus 5E z diamentową końcówką o szlifie eliptycznym. Promienie szlifu wynoszą 8/18 µm. W porównaniu ze szlifem sferycznym eliptyczna geometria zapewnia mniejszy promień w kierunku przebiegu rowka, umożliwiając dokładniejsze śledzenie krótkich zmian zapisu, szczególnie przy wyższych częstotliwościach.

Zdolność śledzenia wkładki wynosi 60 µm przy częstotliwości 315 Hz, a podatność dynamiczna 20 µm/mN. Producent podaje zalecaną siłę nacisku 1,8 g. Wymienny zespół Stylus 5E umożliwia zastąpienie zużytej lub uszkodzonej igły bez demontażu korpusu wkładki.

Regulacja masy i dopasowanie do ramienia

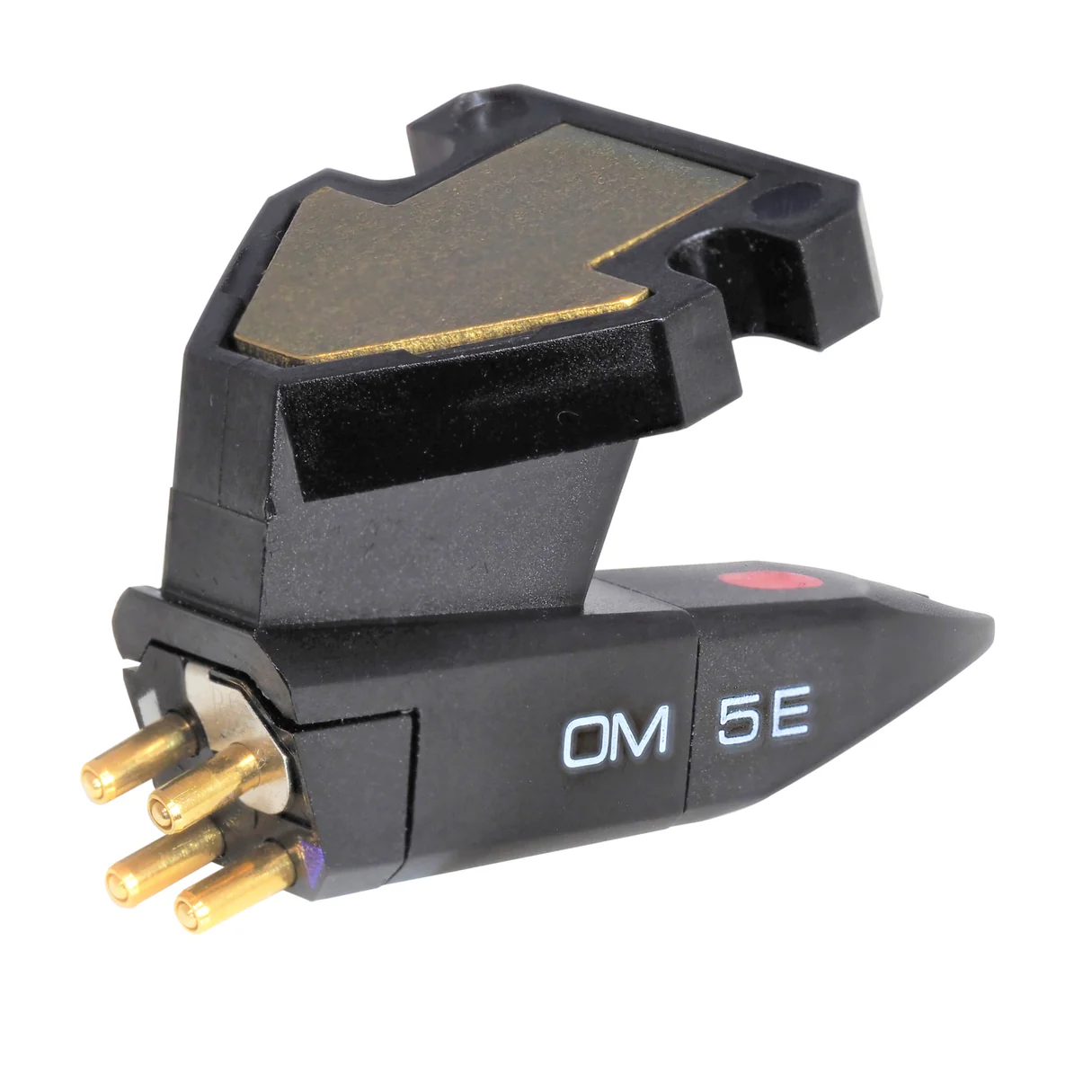

Charakterystycznym rozwiązaniem serii OM jest wyjmowany metalowy obciążnik umieszczony w górnej części korpusu wkładki. Jego usunięcie pozwala zmniejszyć masę wkładki z 5 g do 2,5 g, co umożliwia dostosowanie jej do konstrukcji ramienia gramofonowego.

W ramionach o standardowej masie efektywnej obciążnik zazwyczaj pozostaje zamontowany. W przypadku ramion o małej masie efektywnej jego usunięcie pozwala zmniejszyć całkowitą masę układu wkładka–ramię i wpływa na jego częstotliwość rezonansową. Dobór konfiguracji powinien uwzględniać masę efektywną ramienia, podatność igły oraz zakres regulacji przeciwwagi.

Korpus serii OM przystosowano do montażu w standardzie 1/2 cala, zarówno w odpowiednich uchwytach umożliwiających mocowanie śrubami od góry, jak i od dołu.

Generator MM i parametry elektryczne

Ortofon OM 5E wykorzystuje standardowy generator typu Moving Magnet, w którym ruch magnesu połączonego ze wspornikiem igły powoduje indukowanie napięcia w nieruchomych uzwojeniach. Napięcie wyjściowe wynosi 4 mV przy częstotliwości 1 kHz i prędkości zapisu 5 cm/s.

Rezystancja wewnętrzna generatora wynosi 750 Ω, a indukcyjność 450 mH. Zalecana rezystancja obciążenia to 47 kΩ, przy pojemności 200–500 pF. Parametry te umożliwiają współpracę z typowymi wejściami gramofonowymi MM.

Producent deklaruje charakterystykę częstotliwościową w zakresie 20 Hz – 20 kHz z tolerancją +3/-3 dB, separację kanałów 22 dB przy 1 kHz oraz balans kanałów 2 dB.

W porównaniu z modelem Super OM 5E standardowa OM 5E wykorzystuje prostszy generator, bez dzielonych nabiegunników Split Pole Pins. Wersja Super ma również inne parametry elektryczne oraz zmodyfikowaną konstrukcję korpusu, natomiast oba modele wyposażono fabrycznie w ten sam zespół igły Stylus 5E.

Kompatybilność i możliwość modernizacji

Jedną z istotnych cech Ortofon OM 5E jest możliwość modernizacji wkładki poprzez wymianę samego zespołu igły. Konstrukcja rodziny OM pozwala na zastosowanie różnych typów igieł, dzięki czemu można zmienić geometrię diamentu i właściwości mechaniczne układu odczytującego bez konieczności wymiany generatora.

Fabrycznie OM 5E wyposażona jest w igłę Stylus 5E o szlifie eliptycznym. Producent przewiduje możliwość zastosowania następujących zespołów igieł:

  • Stylus 10 – igła o szlifie eliptycznym 8/18 µm, stanowiąca podstawowy poziom modernizacji.
  • Stylus 20 – igła Nude Elliptical 8/18 µm, z diamentem wykonanym w całości z jednego elementu, bez dodatkowego metalowego trzpienia.
  • Stylus 30 – igła Nude Fine Line 8/40 µm, o wydłużonej powierzchni kontaktu ze ściankami rowka płyty.
  • Stylus 40 – igła Nude FG 70 5/70 µm, wykorzystująca najbardziej zaawansowany szlif spośród klasycznych modeli serii OM.

Wymiana Stylus 5E na Stylus 20 pozwala zastosować diament typu Nude Elliptical, pozbawiony dodatkowego metalowego trzpienia. Igły Stylus 30 i Stylus 40 wykorzystują bardziej rozbudowane szlify, zwiększające obszar kontaktu ze ściankami rowka przy zachowaniu niewielkiego promienia w kierunku jego przebiegu. Ma to znaczenie przy śledzeniu krótkich zmian geometrii zapisu, szczególnie w zakresie wysokich częstotliwości.

Wkładka jest również kompatybilna z igłą Stylus 3E oraz specjalistycznymi zespołami Stylus 78 i Stylus D 25 M, przeznaczonymi do odtwarzania określonych rodzajów starszych płyt.

Standardowy generator OM 5E różni się od generatora Super OM. Zastosowanie bardziej zaawansowanej igły pozwala poprawić właściwości odczytu, ale nie przekształca wkładki w odpowiedni model Super OM, wyposażony w dzielone nabiegunniki i zmodyfikowany układ magnetyczny.

Wymiana igły nie wymaga demontażu korpusu wkładki z ramienia gramofonu. Po zastosowaniu innego modelu należy sprawdzić zalecaną siłę nacisku, ustawienie antyskatingu oraz prawidłową geometrię wkładki.

Specyfikacja techniczna

Typ wkładki MM (Moving Magnet)
Napięcie wyjściowe przy 1 kHz, 5 cm/s 4 mV
Balans kanałów przy 1 kHz 2 dB
Separacja kanałów przy 1 kHz 22 dB
Charakterystyka częstotliwościowa (20 Hz – 20 kHz) +3 / -3 dB
Zdolność śledzenia przy 315 Hz 60 µm
Podatność dynamiczna, boczna 20 µm/mN
Typ igły Elliptical
Promienie szlifu igły r/R 8/18 µm
Zalecana siła nacisku 1,8 g
Kąt śledzenia 20°
Rezystancja wewnętrzna (DC) 750 Ω
Indukcyjność wewnętrzna 450 mH
Zalecana rezystancja obciążenia 47 kΩ
Zalecana pojemność obciążenia 200–500 pF
Igła fabryczna Stylus 5E
Kompatybilne igły Stylus 3E, 5E, 10, 20, 30, 40, 78, D 25 M
Kolor Czarny
Mocowanie 1/2 cala
Masa z obciążnikiem 5 g
Masa bez obciążnika 2,5 g
