Niska rezystancja
Skuteczne ekranowanie EMI/RFI
Elastyczny i trwały OFC
Canare GS-6 to przewód coaxialny, zaprojektowany do przesyłu analogowych sygnałów audio. Dzięki głównej żyle o przekroju 18 AWG (1.0 mm²) stanowi solidną bazę do budowy niesymetrycznych kabli sygnałowych (interkonektów RCA) łączących domowe oraz studyjne urządzenia audio klasy Hi-Fi (odtwarzacze, DAC, przedwzmacniacze, itp.).
Rdzeń kabla zbudowano ze 127 cienkich drutów z miedzi beztlenowej (OFC). Taka budowa, w połączeniu z relatywnie dużym – jak na kable sygnałowe – przekrojem, gwarantuje bardzo niską rezystancję szeregową przewodnika na poziomie poniżej 1.8 Ω na 100 metrów. Zastosowanie polietylenu (PE) jako izolatora dielektrycznego pozwala utrzymać stabilną pojemność całkowitą (160 pF/m). Przy typowych impedancjach wyjściowych współczesnych urządzeń źródłowych, parametry te gwarantują w pełni liniową transmisję sygnału w całym paśmie akustycznym, niezależnie od długości przewodu użytego w systemie.
Skuteczność ochrony sygnału przed zewnętrznymi polami elektromagnetycznymi (EMI) oraz interferencjami radiowymi (RFI) oparto na strukturze dwuwarstwowej. Zasadniczy ekran to gęsta plecionka z miedzi OFC, pokrywająca ponad 92% powierzchni dielektryka. Została ona uzupełniona wewnętrzną warstwą z przewodzącego PVC z dodatkiem węgla. Jej głównym zadaniem z punktu widzenia fizyki jest rozpraszanie ładunków elektrostatycznych, które powstają na skutek tarcia dielektryka o oplot zewnętrzny. W praktyce eliminuje to zjawisko tryboelektryczne (tzw. efekt mikrofonowania), co zapobiega indukowaniu się w kablu słyszalnych trzasków przy fizycznym przemieszczaniu przewodu.
Mimo że seria GS jest powszechnie stosowana przez inżynierów do konfekcji interkonektów Hi-Fi, jej parametry mechaniczne – w tym zewnętrzna powłoka z PVC elastyczna aż do -49°C oraz wielodrutowy, odporny na pękanie rdzeń – wynikają z pierwotnego przeznaczenia do pracy poddawanej dużym naprężeniom, czyli łączenia instrumentów scenicznych (gitar, syntezatorów) ze wzmacniaczami.
Przewodnik z czystej miedzi beztlenowej (OFC) o dużym przekroju (1.0 mm²).
Bardzo niska pojemność i rezystancja – sygnał przechodzi praktycznie bez strat.
Podwójny ekran (gęsta miedziana plecionka + przewodzące PVC).
Brak efektu mikrofonowania (kabel nie trzeszczy przy ruszaniu).
Bardzo elastyczny, łatwo się układa i nie łamie.

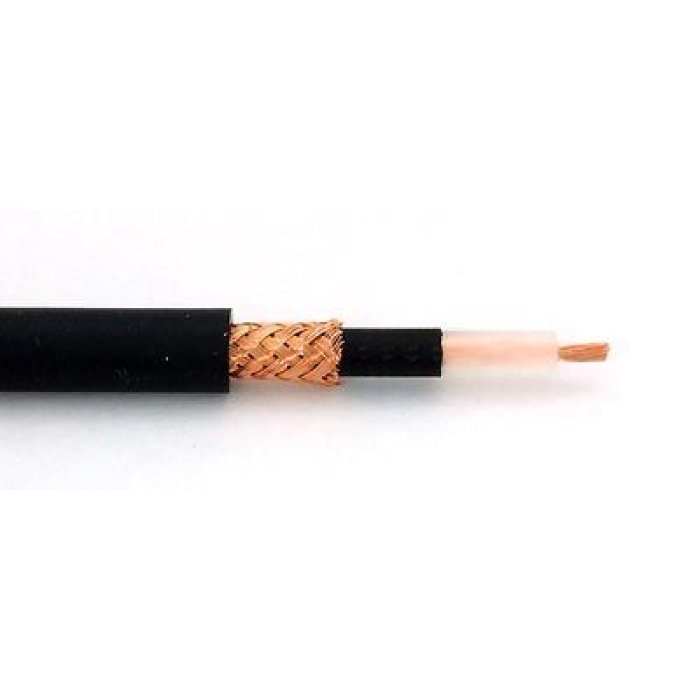

Budowa i Parametry Mechaniczne
Przewodnik: 1 żyła robocza, miedź OFC, przekrój 1.0 mm² (18 AWG). Konstrukcja linki: 127/0.1 mm.
Izolator (Dielektryk): Polietylen (PE).
Pod-ekran: Przewodzące Carbon PVC (Uwaga instalacyjna: podczas lutowania złączy RCA warstwę tę należy bezwzględnie usunąć z odsłoniętego dielektryka, aby zapobiec zwarciu żyły sygnałowej do masy).
Ekran główny: Plecionka z miedzi OFC, stopień pokrycia >92%.
Powłoka Zewnętrzna: Elastyczne PVC o nominalnej średnicy zewnętrznej 5.8 mm.
Parametry Elektryczne
Rezystancja przewodnika: < 1.8 Ω/100m
Rezystancja ekranu: < 2.5 Ω/100m
Pojemność nominalna (przewód - ekran): 160 pF/m
