Audio-GD R-7HE MK3

Audio-GD R-7 MK3 / R-7HE MK3 - dyskretny przetwornik DAC (R-2R Resistor Ladders DAC)

Odnośnik do strony produktu na witrynie producenta: AUDIO GD

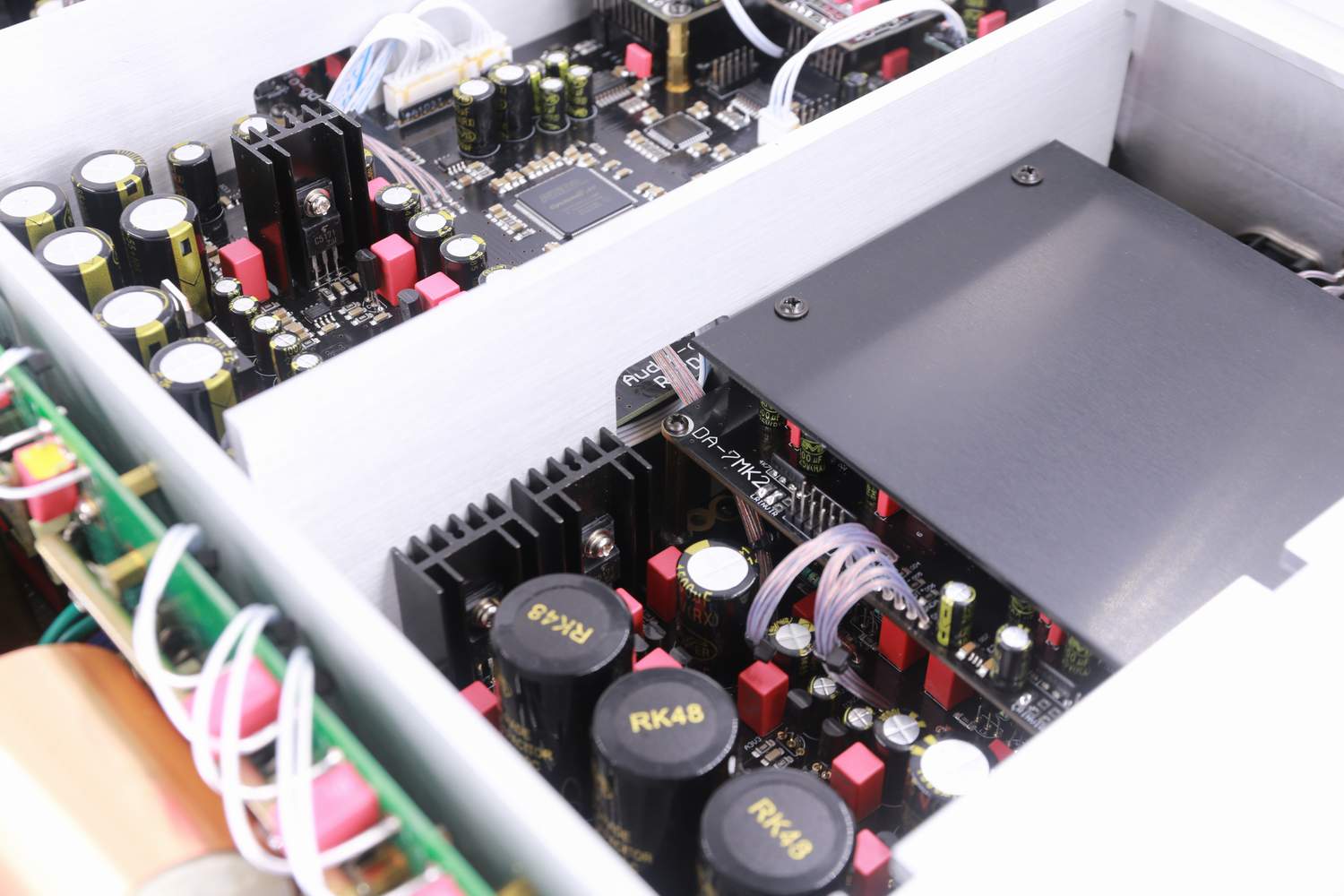

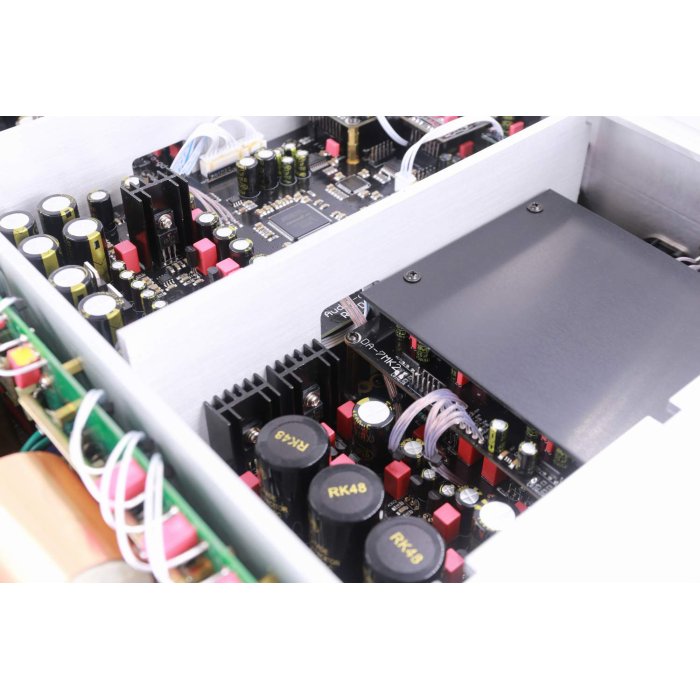

R-7HE MK3 to w pełni zbalansowany przetwornik cyfrowo-analogowy, oparty na układach R-2R wykonanych w technologii MSB. Pracuje on pod kontrolą ultra-fast FPGA. Takie układy charakteryzują się czystym dźwiękiem, dynamiką oraz bardzo niskim poziomem szumu kwantyzacji. W DAC`u R-7 Audio-GD użyto 8 modułów R-2R.

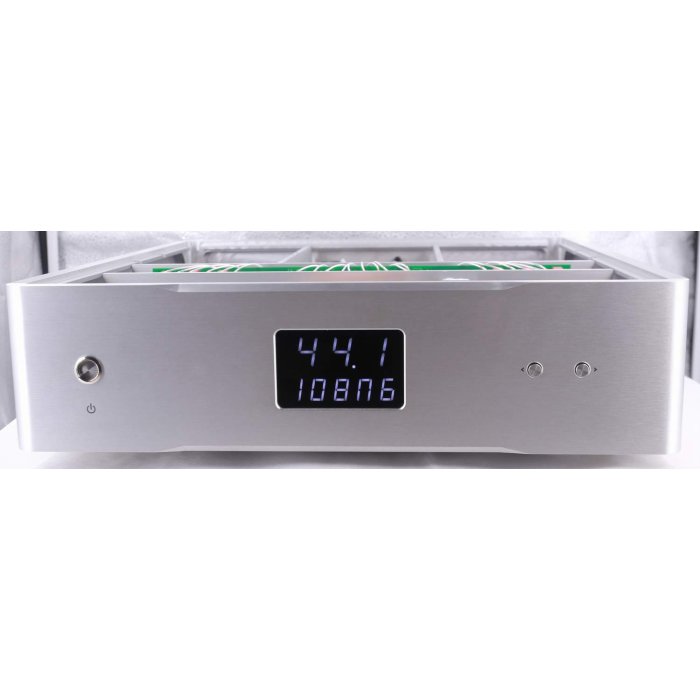

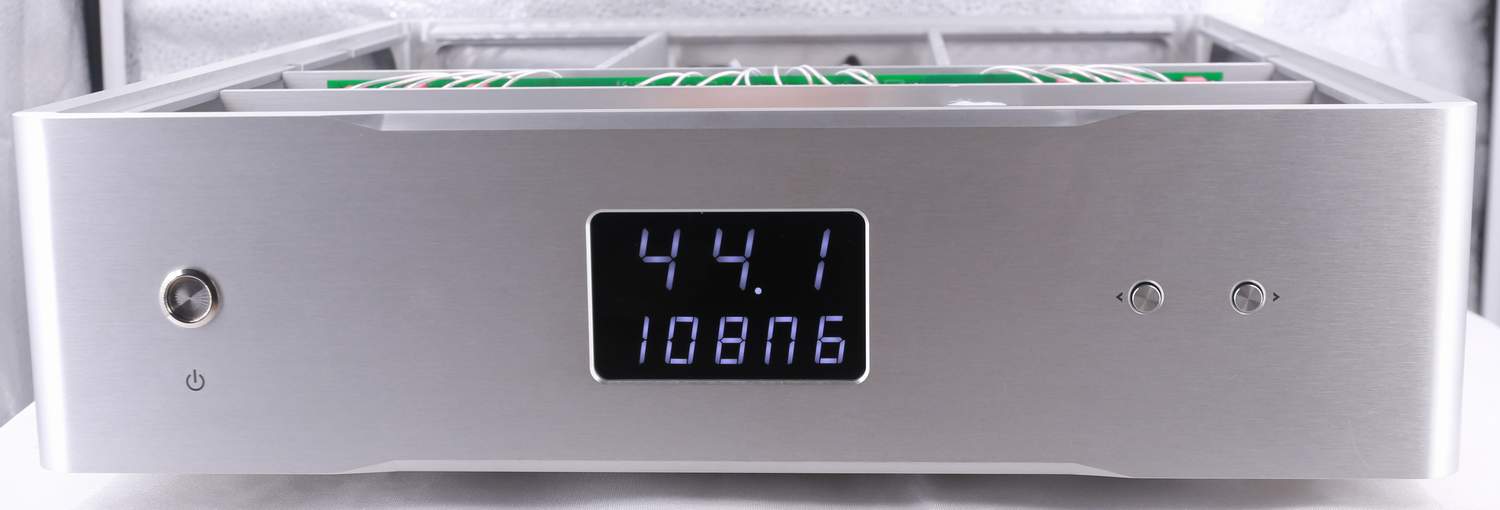

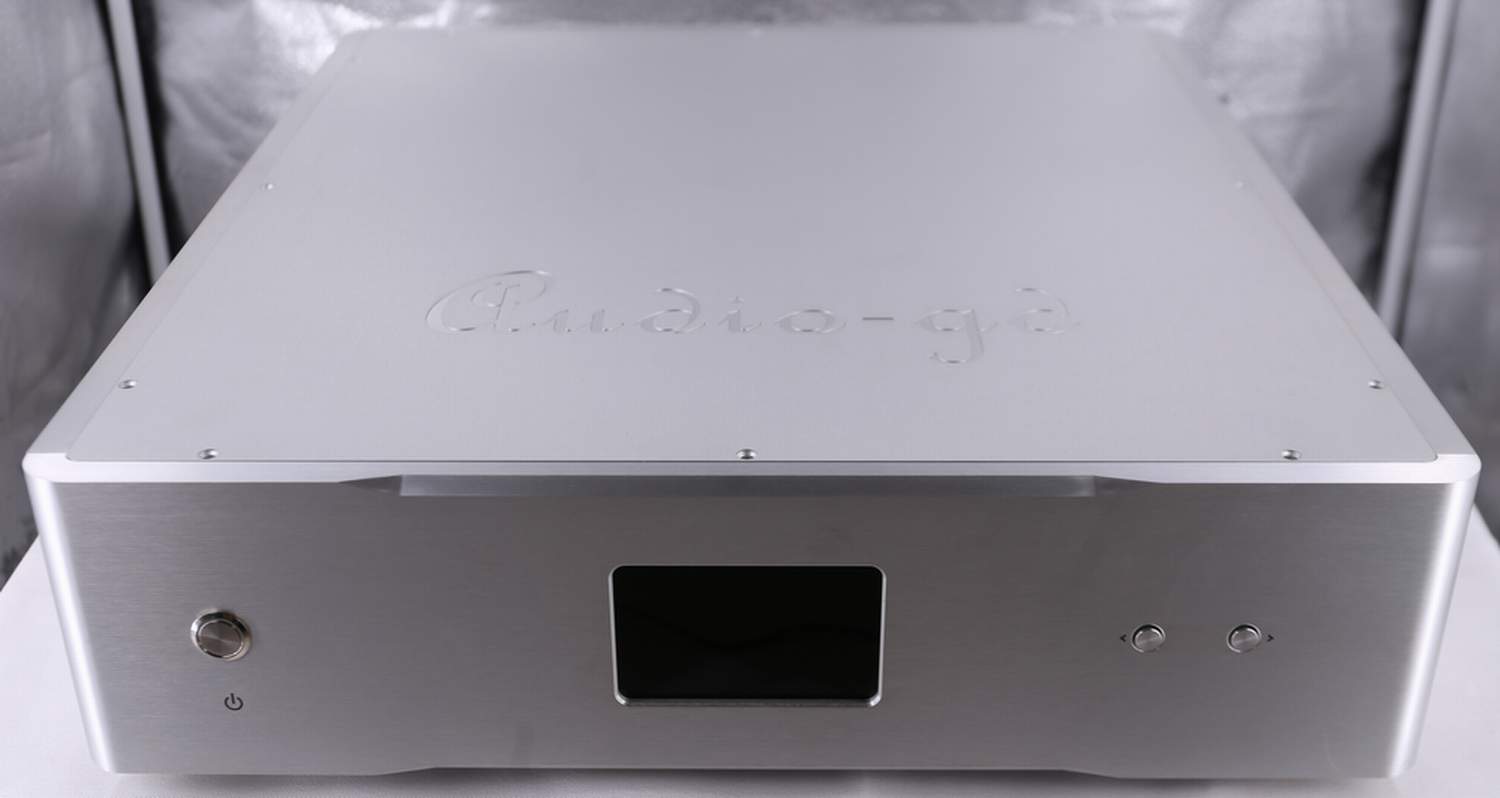

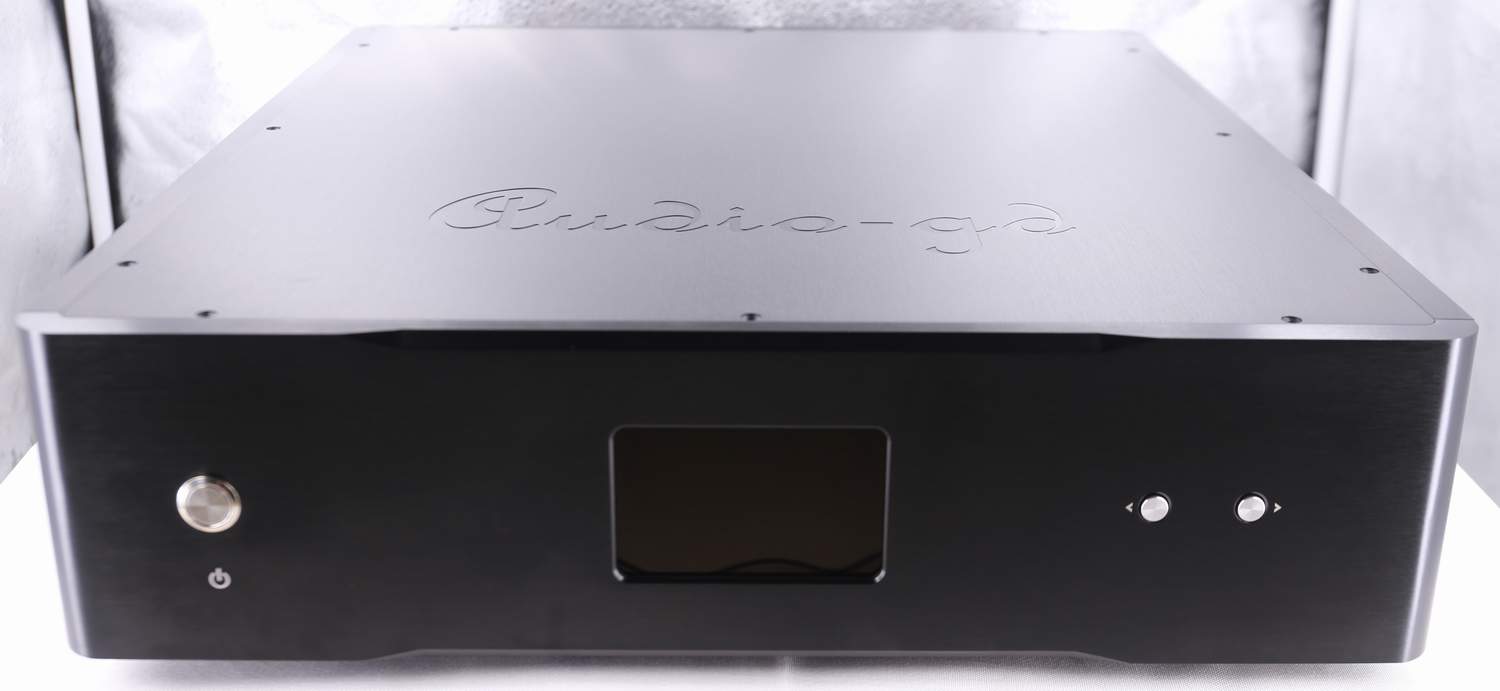

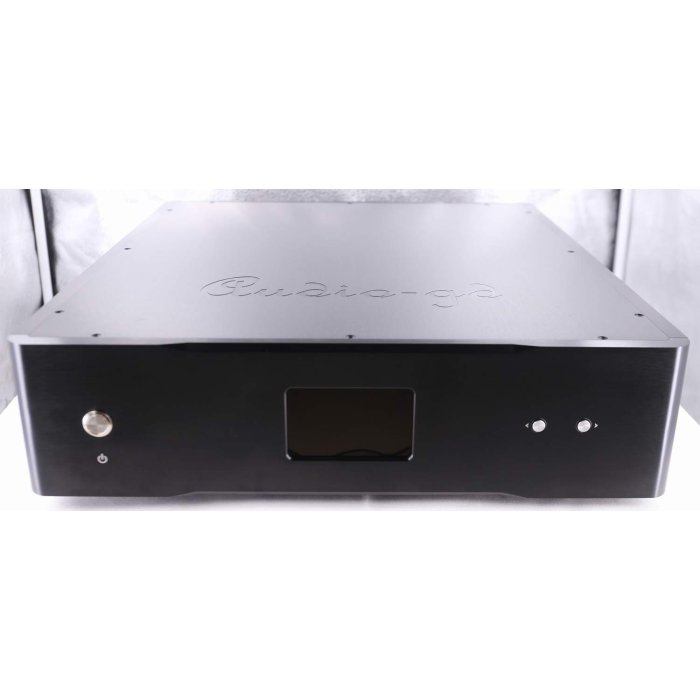

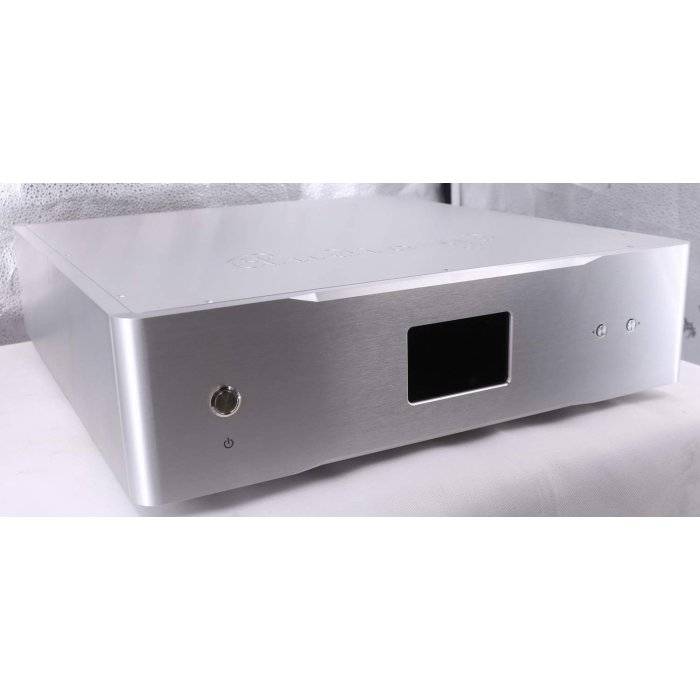

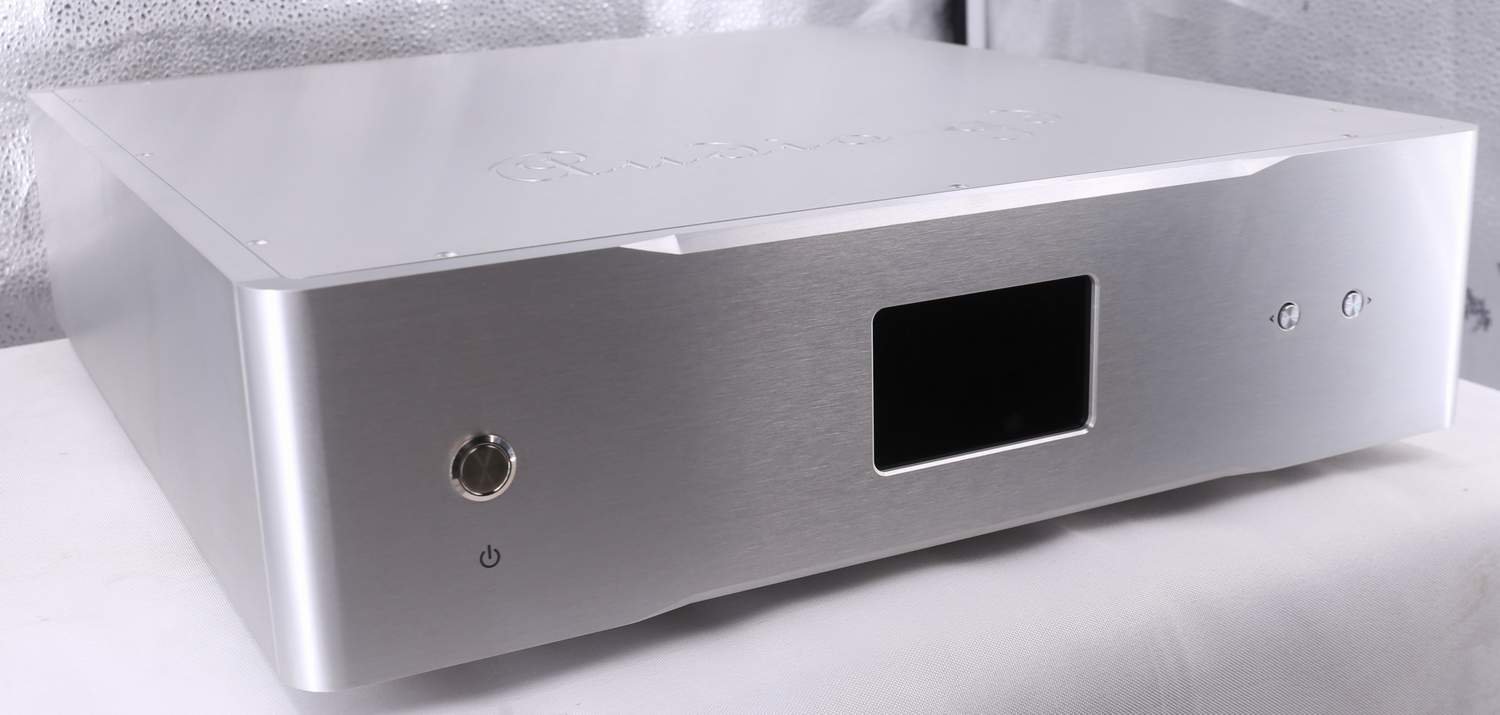

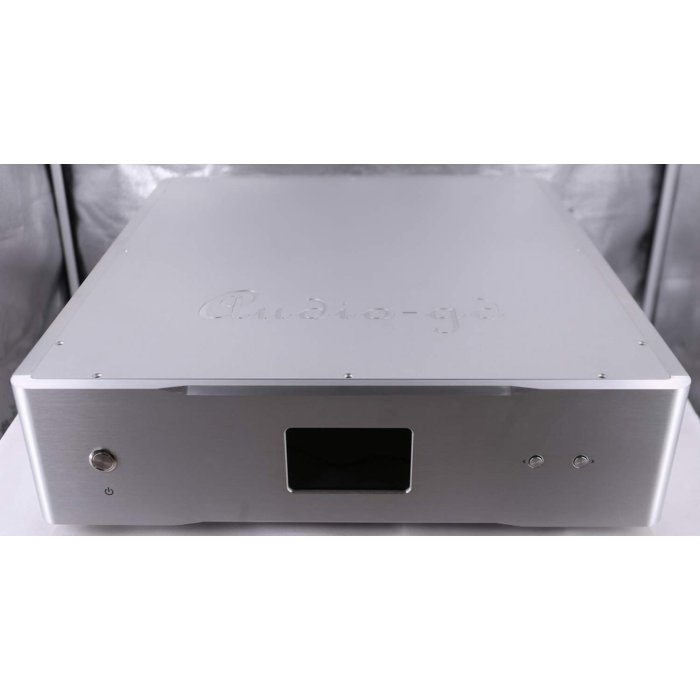

W porównaniu do poprzedniej wersji (R7 MK2 oraz R7 HE MK2) najbardziej widoczne zmiany dotyczą obudowy i wyświetlacza. Urządzenie różni się konstrukcją obudowy, która uzyskała bardziej nowoczesną formę oraz możliwość wyboru kolorystyki - czarnej albo srebrnej. Największa zmiana dotyczy wyświetlacza, który jest dużo większy i lepiej widoczny z daleka, co ułatwia sterowanie urządzeniem. W rezultacie poprawiona i "uwspółcześniona" zostałe estetyka urządzenia, które dzięki temu lepiej kompnuje się w domowym zestawie audio. Nowa wersja zawiera cały szereg drobnych zmian technicznych, które wpływają na jakość dźwięku oraz nieznacznie poprawiają znamionowe parametry urządzenia i przyczyniają się do większej stabilności temperaturowej oraz niższego poboru mocy.

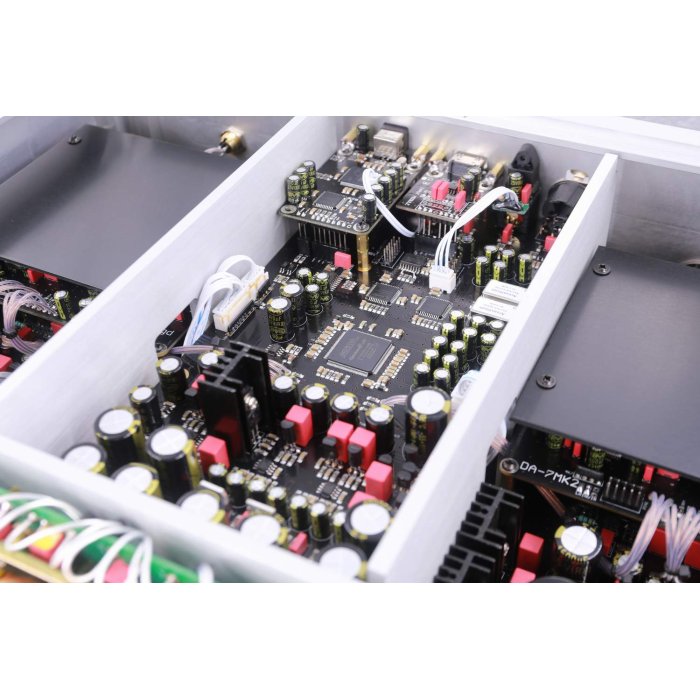

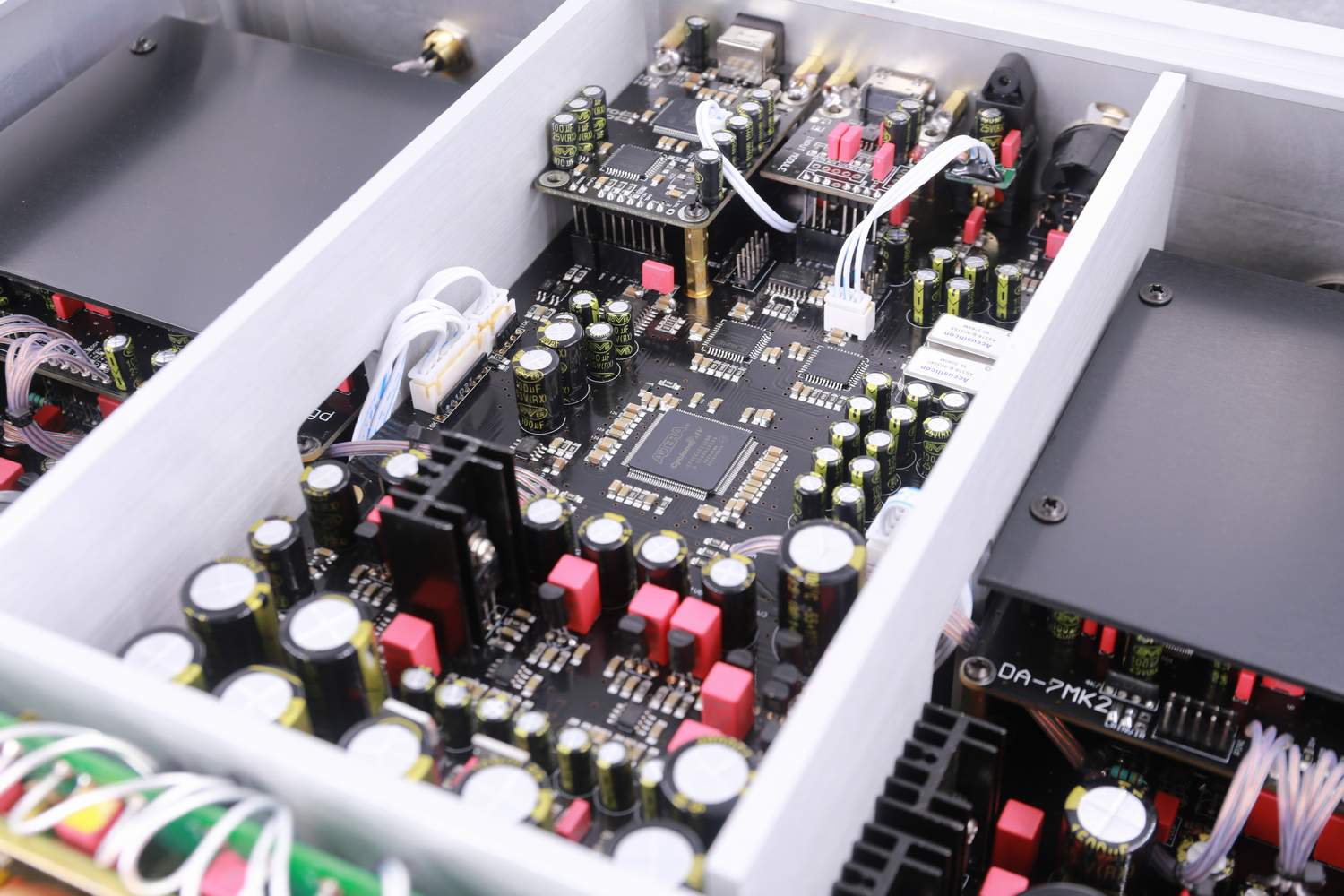

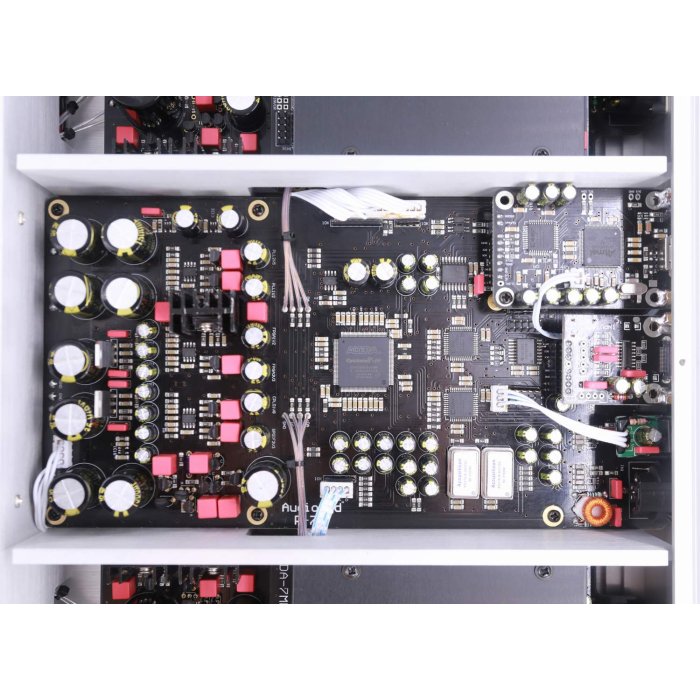

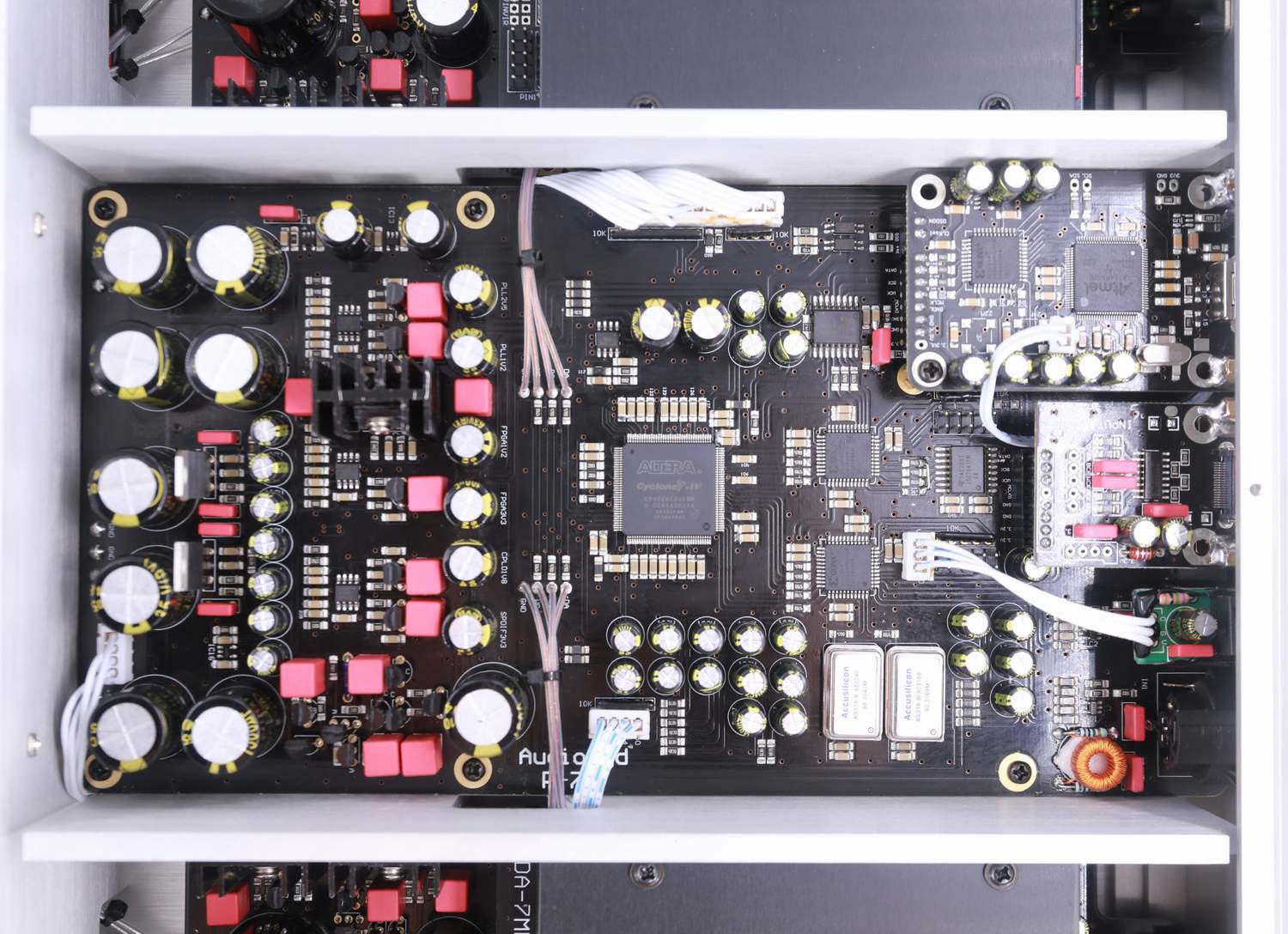

Do współpracy z R-2R dedykowano procesor sygnałowy DSP Altera Cyclone II. Pełni on role filtra cyfrowego z obsługą oversamplingu w trybach x2 x4 x8 lub NOS (bypass mode). Do taktowania pętli PLL DSP wykorzystano super dokładny zegar (oscylator) Accusilicon TCXO co w znacznym stopniu wpływa na zmniejszenie jittera, pozwalając uzyskać przejrzyste i neutralne brzmienie urządzenia.

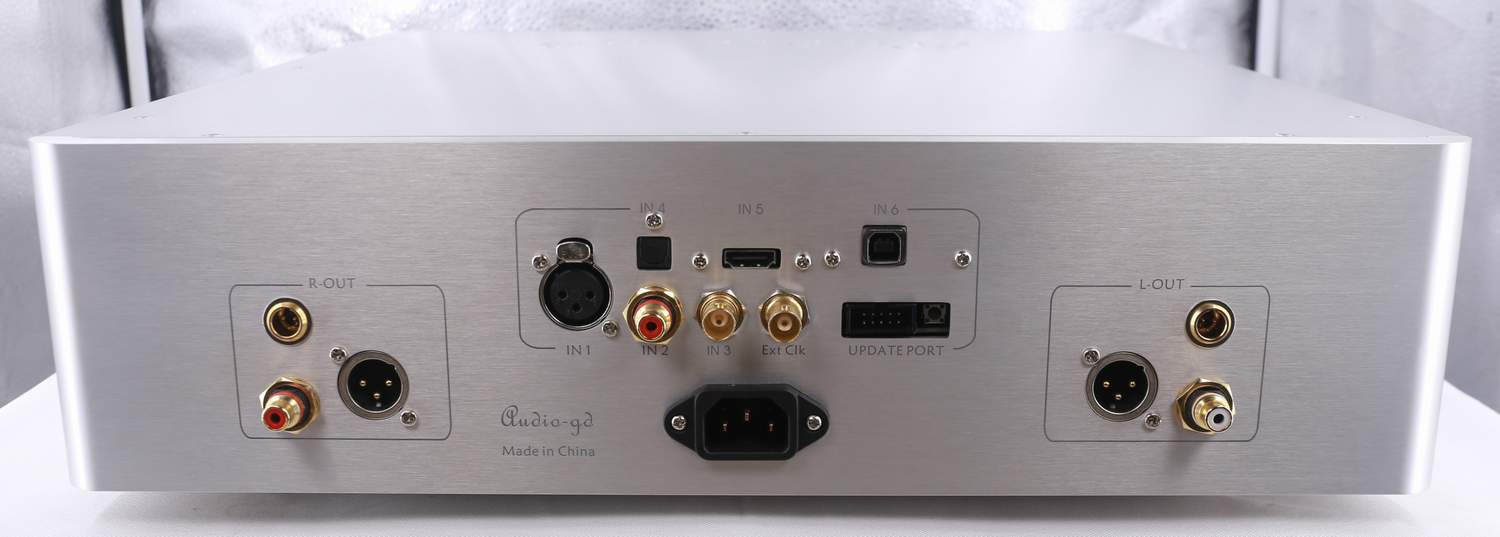

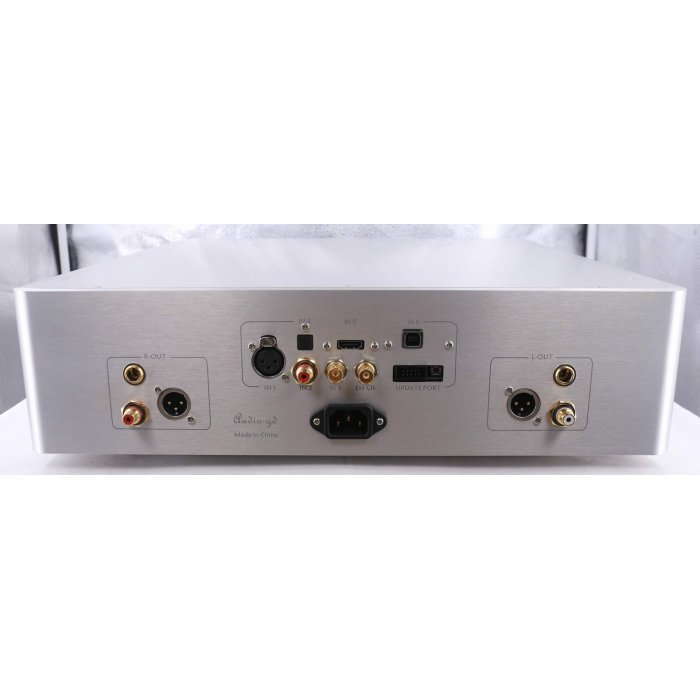

R-7HE MK3 jest wyposażony w 6 wejść cyfrowych: BNC 24bit/192KHz; RCA 24bit/192KHz; Optical 24bit/92KHz; HDMI I2S 32bit/384KHz; USB Amanero Combo384 32bit/384KHz. Dzięki nim jest kompatybilny ze wszystkimi popularnymi urządzeniami służącymi do przesyłu sygnału  cyfrowego. Wejście USB jest obsługiwane przez popularny moduł Amanero Combo 384 32bit/384kHz, który współpracuje z oscylatorami TCXO. Ten nowoczesny układ, pracujący w trybie asynchronicznym, umożliwia generowanie sygnału I2S (magistrala wewnętrzna DAC) o znikomym jitterze. Ma to wpływ szczególnie na barwę dźwięku zapisanego w wysokich rozdzielczościach.
R-7HE MK3 umożliwia bezpośrednie wprowadzenie sygnału magistrali I2S poprzez złącze HDMI. Dzięki temu może pracować w trybie "slave" synchronizując się z zewnętrznym urządzeniem typu MasterClock.

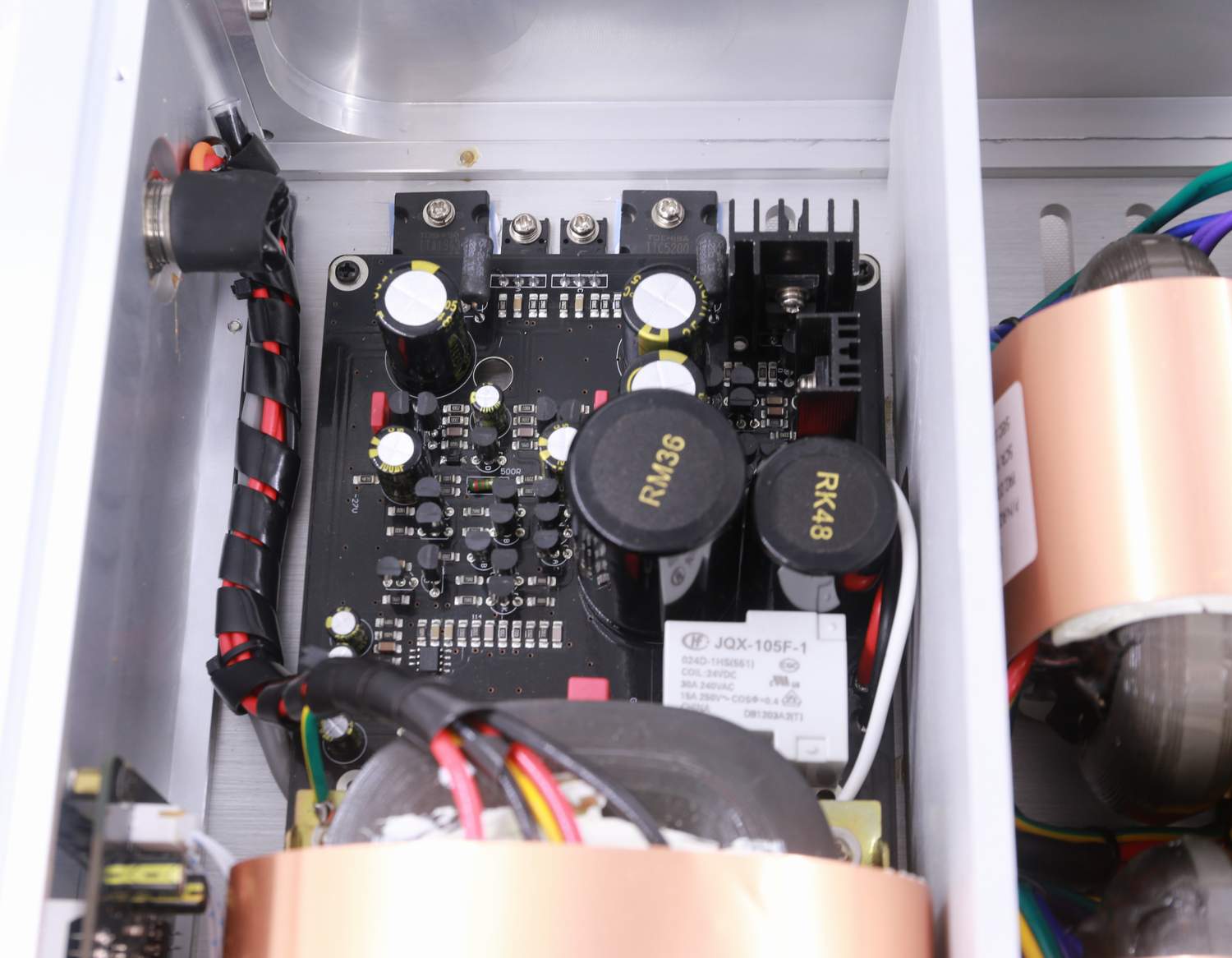

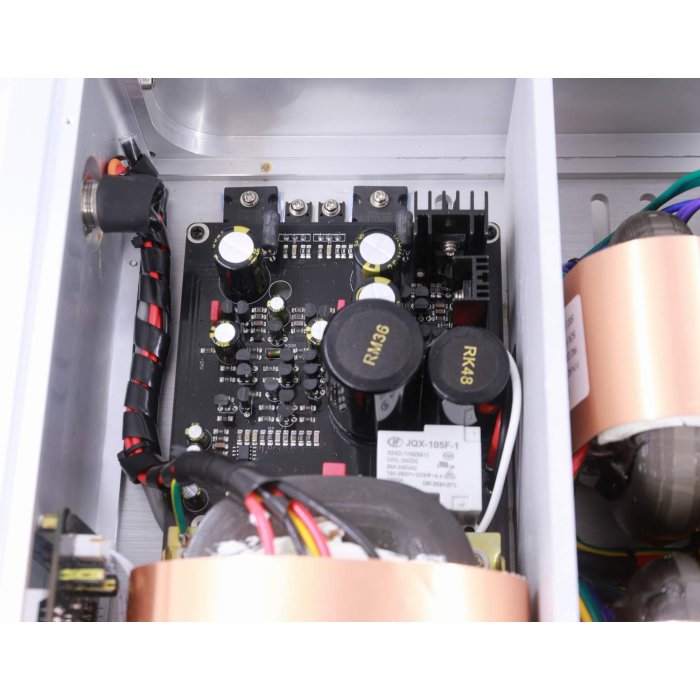

W porównaniu do uboższej wersji R7 MK3 model R7HE MK3 został wyposażony w moduły tzw zasilaczy regeneracyjnych. Działanie zasialczy regeneracyjnych polega na odtwarzaniu żródła prądu zmiennego o przebiegu sinusoidalnym w taki sposób, aby kształt przebiegu sinusoidalnego był możliwie najbardziej zbliżony do ideału i zniezakłócony. Następnie prąd przemienny zostaje ponownie przekształcony w prąd stały przy pomocy kolejnego w kaskadzie prostownika i układu stabilizująco-filtrującego. W rezultacie otrzymujemy źródło zasilania o charakterystyce prawie tak doskonałej. jak ma to miejsce w przypadku zasilania prądem stałym wprost z baterii/akumulatora o dużej pojemności/wydajności. Zastosowanie możliwie najbardziej stabilnych i odpornych na zakłócenia źródeł zasilania jest szczególnie ważne w przypadku układów cyfrowych audio, pozwala bowiem zminimalizować szkodliwe dla dźwięku artefakty takie, jak jitter i zakłócenia fazowe zwiększając dokładność dekodowania oryginalnego analogowego sygnału audio. W rezultacie sygnatura dźwiękowa urządzenia ulega poprawie, wzrasta szczegółowość i zdolność holograficznego, trójwymiarowego odwzorowania sceny dźwiękowej.

Najważniejsze cechy:

• Skonstruowany w oparciu o osiem modułów R-2R po kontrolą ultra-fast FPGA , oraz cztery niezależne dekodery DSD
• 6 wejść cyfrowych:
  • BNC ultra neutralne wejście w standardzie SPDIF 24bit/192KHz;
  • RCA neutralne wejście w standardzie SPDIF 24bit/192KHz;
  • Optical neutralne wejście w standardzie SPDIF 24bit/192KHz;
  • HDMI I2S ultra neutralne wejście w 32bitowym standardzie zapewniającym ultra niski jitter 32bit/384KHz; USB / I2S mode:DSD native 64-512
  • AES/EBU ultra neutralne wejście w standardzie SPDIF 24bit/192KHz;
  • USB ultra neutralne wejście oparte Amanero Combo 384 32bit/384KHz; USB / I2S mode:DSD native 64-512
• Wyjścia analogowe: XLR/RCA/ACSS
• Procesor DSP Altera II,
• Tryby oversamplingu: NOS, x2, x4, x8 (zależny od ustawień użytkownika), filtry cyfrowe,
• Pamięć ostatnich ustawień parametrów pracy, przywracana przy włączeniu,
• Obsługiwana gęstość zapisu do 32bit/384kHz (USB, I2S),
• 9 trybów filtrów cyfrowych/oversamplingu,
• Zastosowano regeneracyjne układy zasilaczy dedykowane do poszczególnych modułów urządzenia

Zastosowane technologie:

• Konstrukcja dyskretnego modułu analogowego w pełni zbalansowana bez wzmacniaczy operacyjnych - ACSS (Audio-gd Current Signal System).
• Tor audio bez kondensatorów sprzęgających.
• Non-feedback.
• Dedykowane zasilacze regeneracyjne dla każdego z modułów.

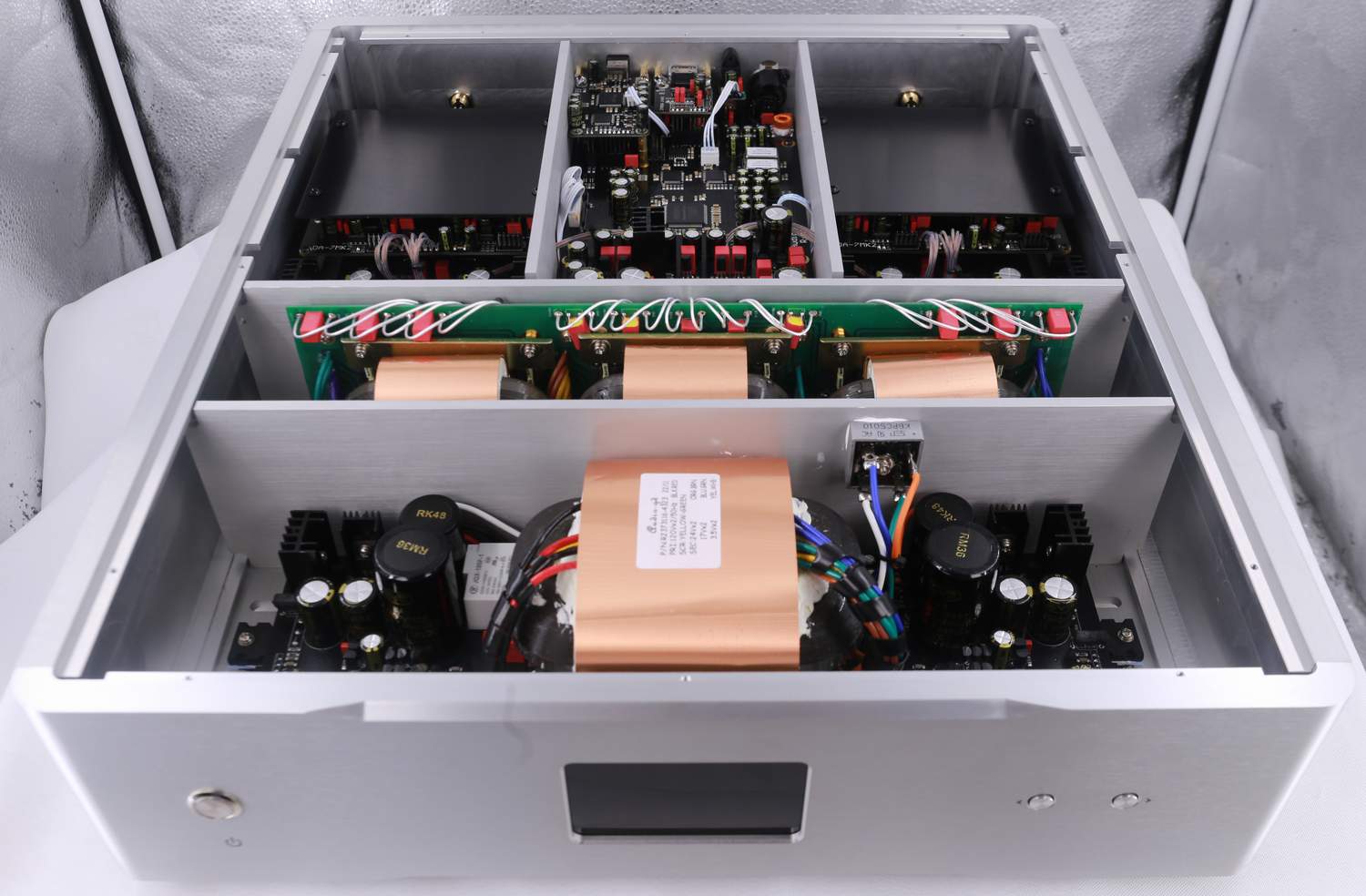

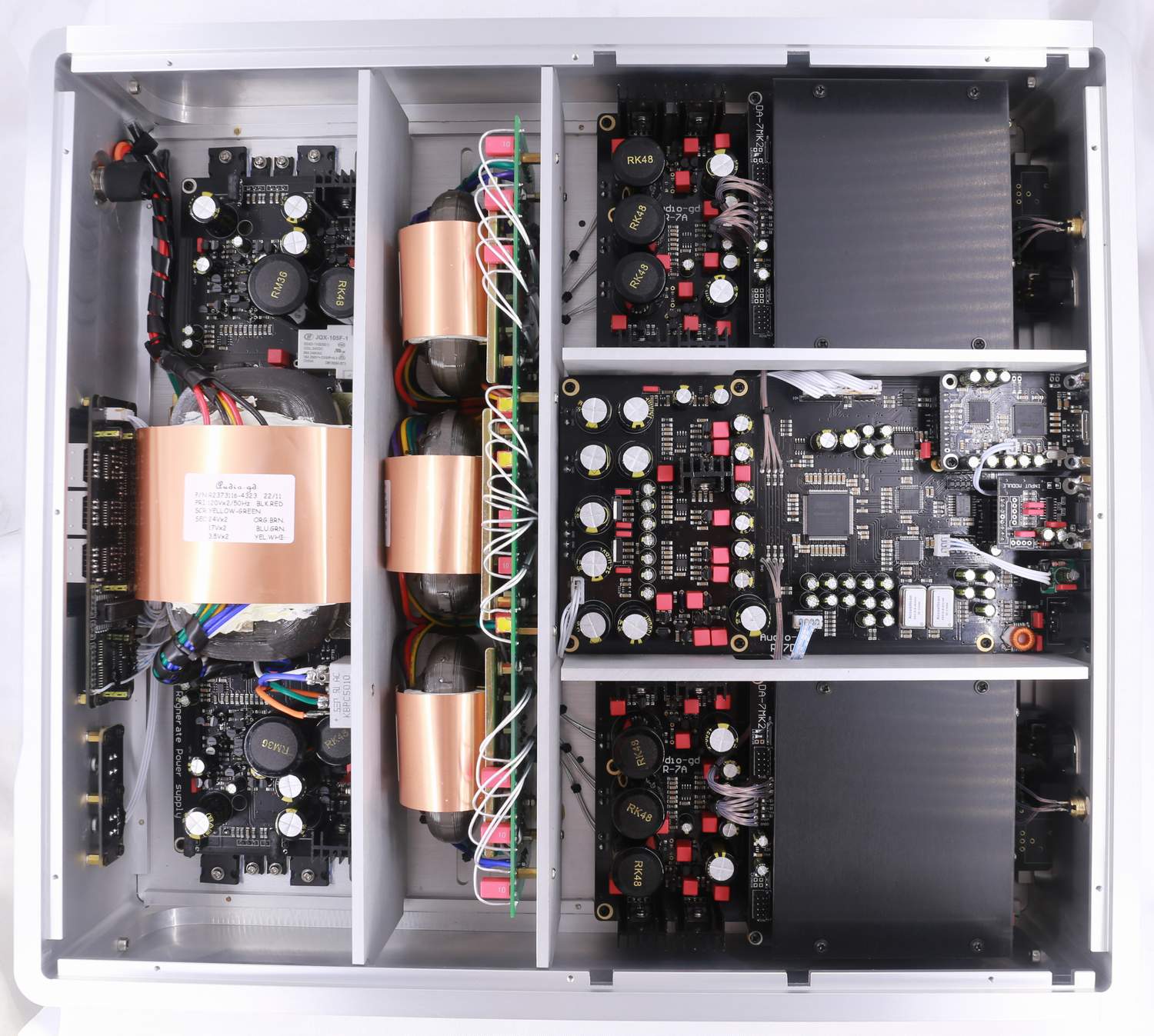

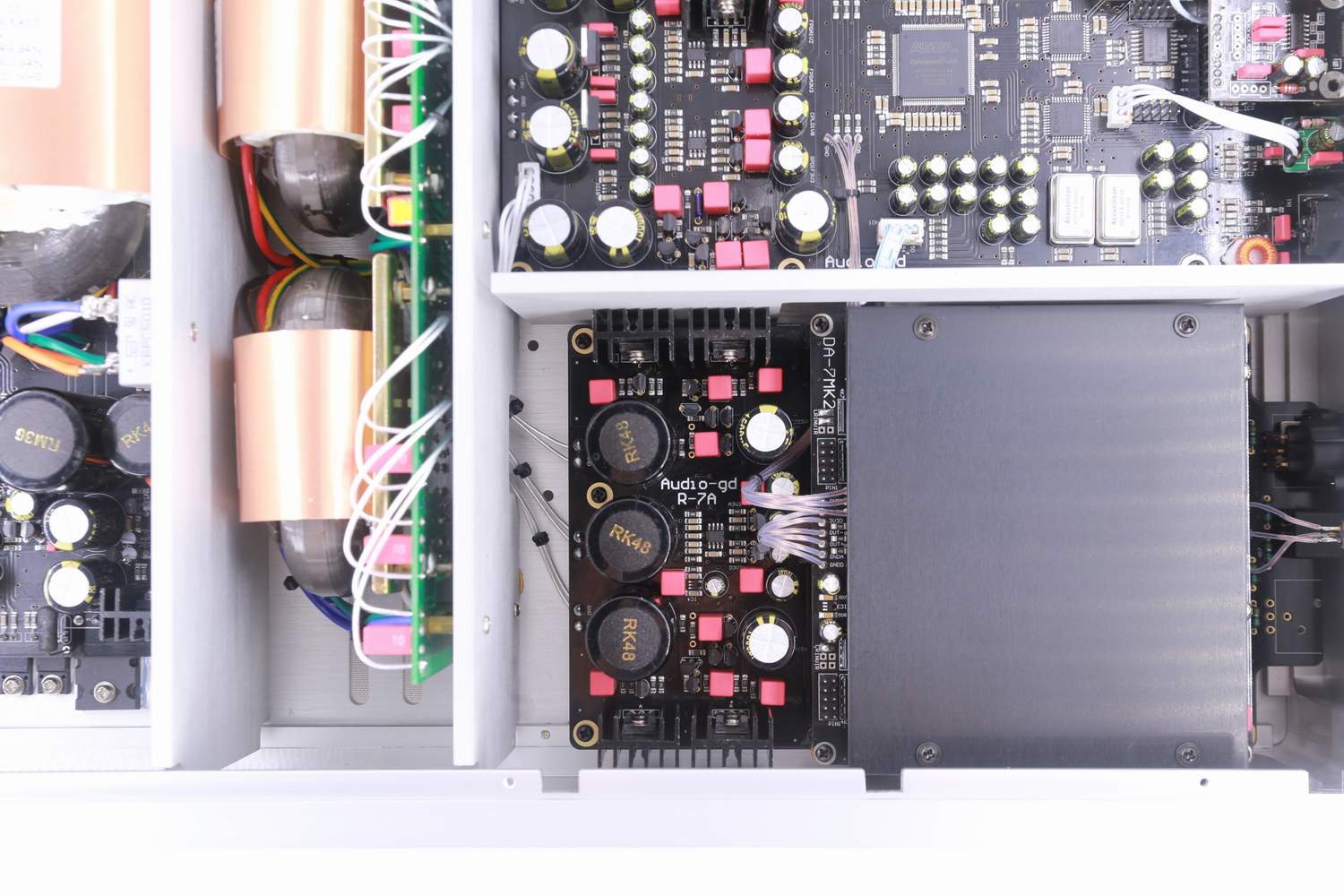

• Transformatory zasilania: 3x R-core.

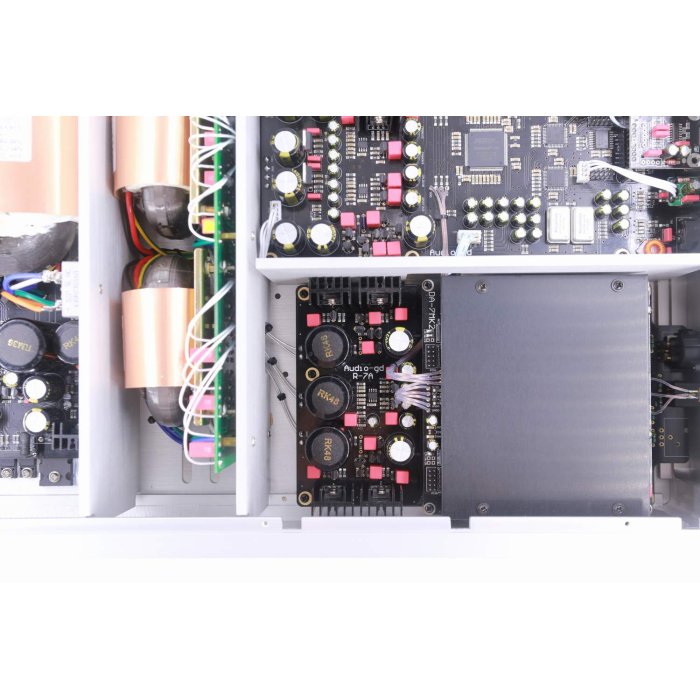

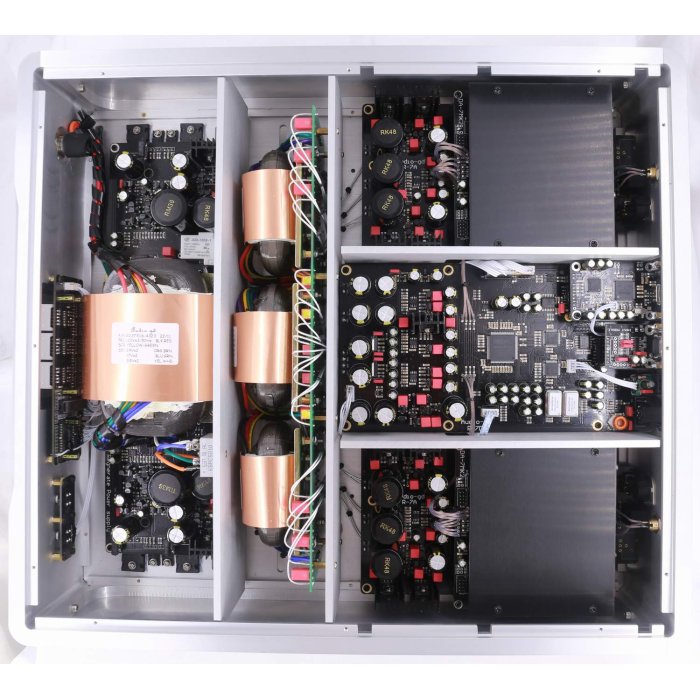

• 21 PSU pracujących równolegle, zasilających osobno część cyfrową, analogową i sterowania.
• Aluminiowa obudowa z oddzielnym ekranowaniem każdego modułu.
• Montaż przewlekany.

Specyfikacja:
