Audio-GD R-29

Audio-GD R29 - przetwornik cyfrowo-analogowy DAC R2R zintegrowany z przedwzmacniaczem i wzmacniaczem słuchawkowym

Odnośnik do strony produktu na witrynie producenta: AUDIO GD

R29 to niezbalansowana wersja R28 MK3 czyli przetwornika cyfrowo-analogowego, opartego na drabinkach rezystorowych R-2R w technologii MSB. R29 zawiera wbudowany, pracujący w klasie A wzmacniacz słuchawkowy oraz przedwzmacniacz. Zachowano szerg ulepszeń znanych z R28 MK3 zarówno w części analogowej, jak i cyfrowej, między innymi galwaniczną izolację między poszczególnymi sekcjami, która i w połączeniu z zastosowanymi ulepszeniami daje jeszcze lepszy efekt w postaci sygnatury dźwiękowej pozbawionej jakichkolwiek podbarwień. Urządzenie ma możliwość ustawienia trybu przacy bez oversamplingu (NOS) lub z oversamplingiem 2x albo 4x lub 8x.
Moc wzmacniacza słuchawkowego sięga 3800 mW przy obciążeniu słuchawkami 25 Ω. Dwa zakresy czułości wzmacniacza słuchawkowego (dual gain modes) pozwalają na współpracę ze słuchawkami o małej i dużej czułości/efektywności. Wszystkie funkcje urządzenia są dostępne z pomocą przełączników umieszczonych na przednim panelu obudowy. R29 jest wyposażony w trzy wejścia cyfrowe: RCA 24bit/192KHz; HDMI I2S 32bit/384KHz; USB 32bit/384KHz. Wszystkie wejścia urządzenia, jak i sekcja procesora cyfrowego są galwanicznie odizolowane. W urządzeniu, na panelu tylnym obudowy oprócz gniazd wejściowych i wyjściowych umieszczono też port służący do wgrywania uaktualnień firmaware urządzenia.
W R29 sekcję przetwornika cyfrowo-analogowego DAC zrealizowano przy pomocy układu "programowalnej matrycy logicznej" FPGA oraz układów CPLD. Sam dekoder składa się z czterech grup modułów R-2R przetworników cyfrowo-analogowych zestawionych razem w zbalansowany dekoder push/pull. Przetwarzanie sygnału DSD zrealizowano w formie dwóch grup zbalansowanych, dyskretnych dekoderów. Wejście asynchroniczne auidio USB zaimplementowano na układzie Amanero 384, co umożliwia dekodowanie sygnałów z rozdzielczościami PCM 384K i DSD512. Przetworniki R-2R pod kontrolą ultra-fast FPGA, są przedstawicielem wielobitowej konstrukcji D/A. Charakteryzują się czystym dźwiękiem, wysoką dynamiką i bardzo niskim poziomem szumu kwantyzacji.

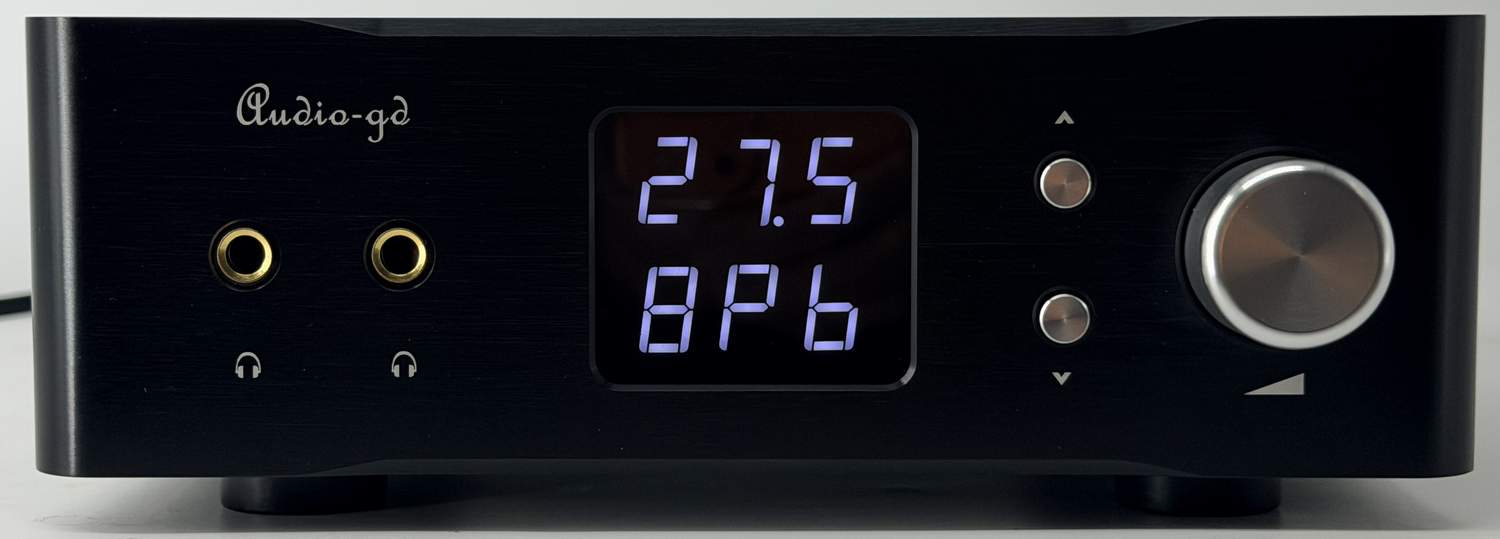

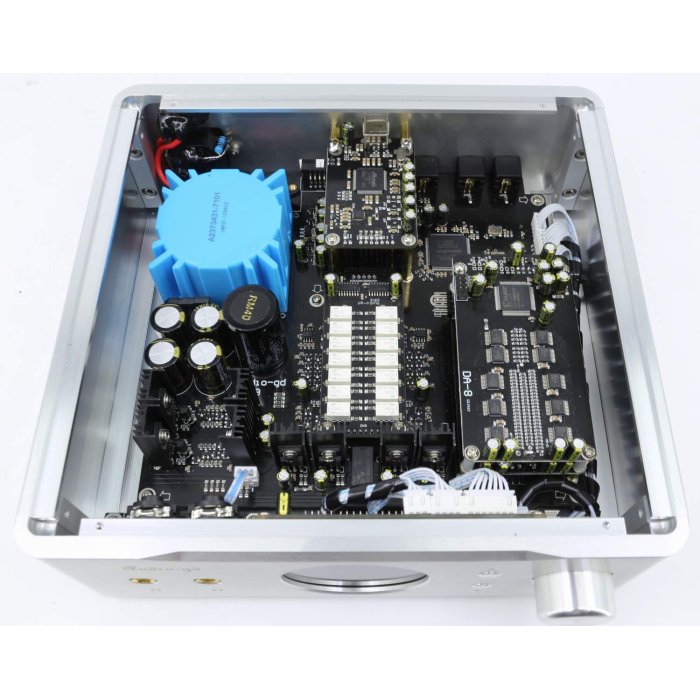

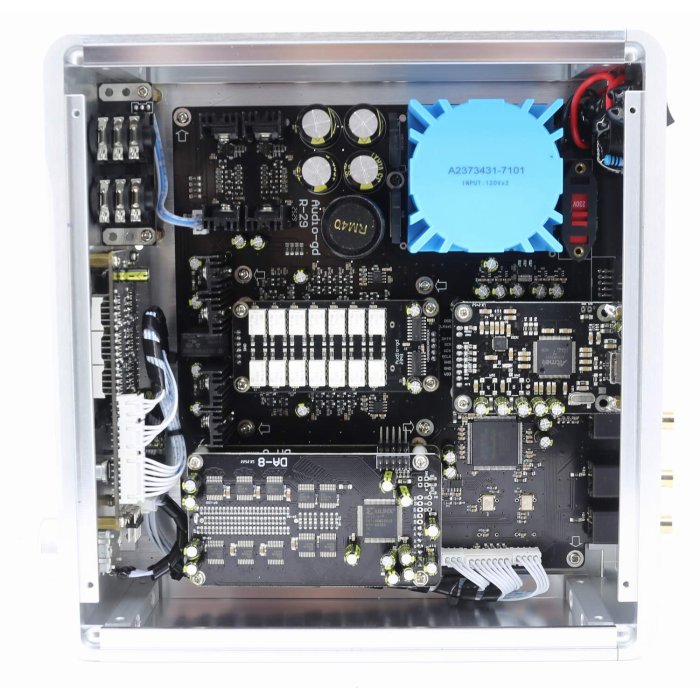

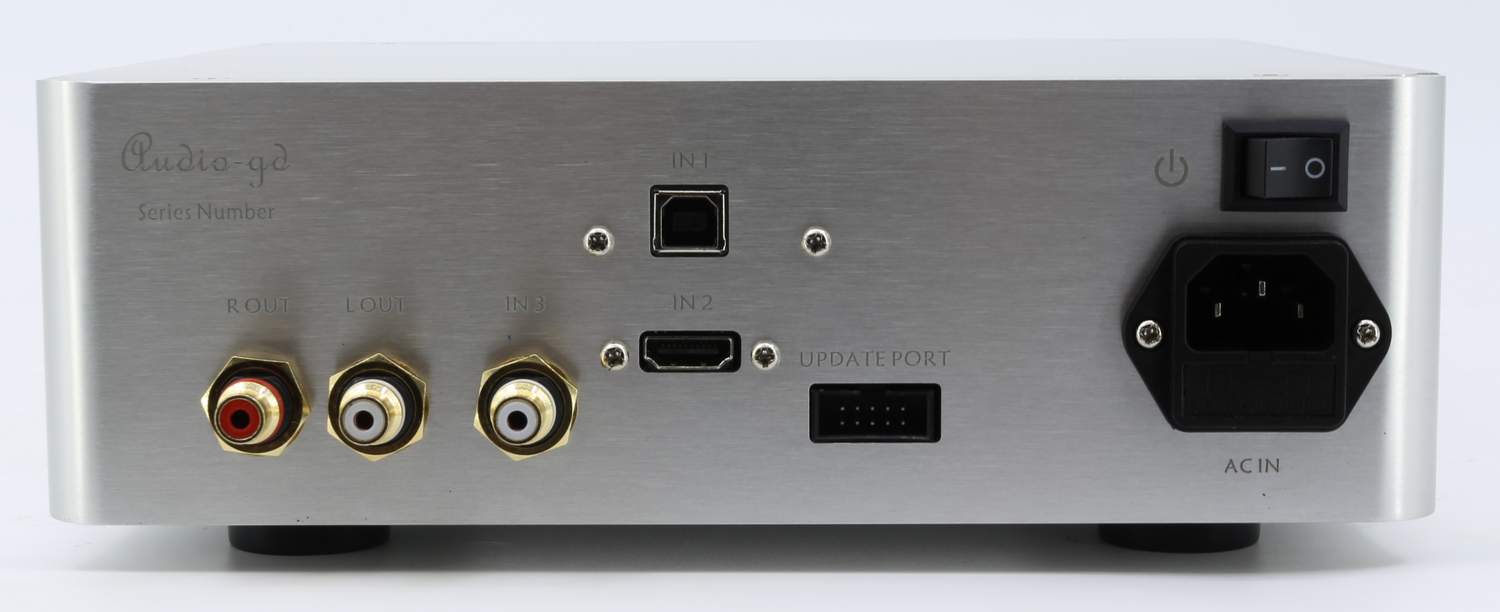

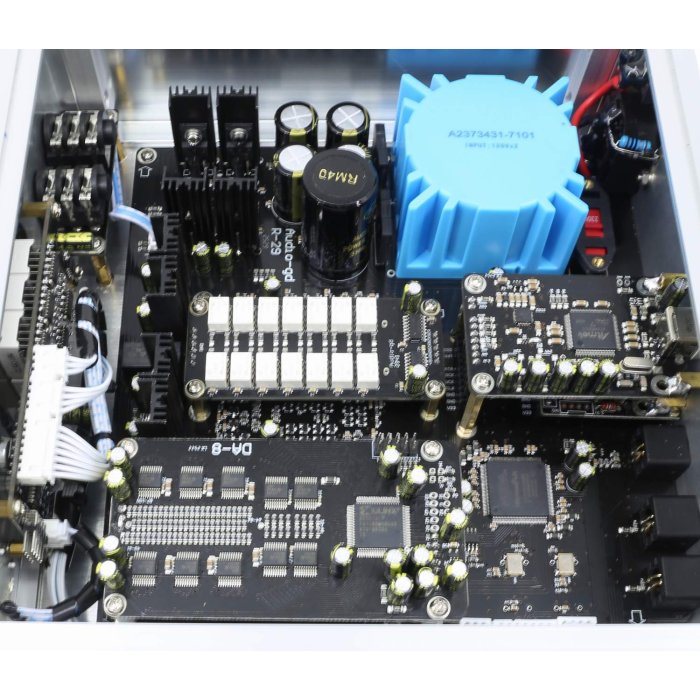

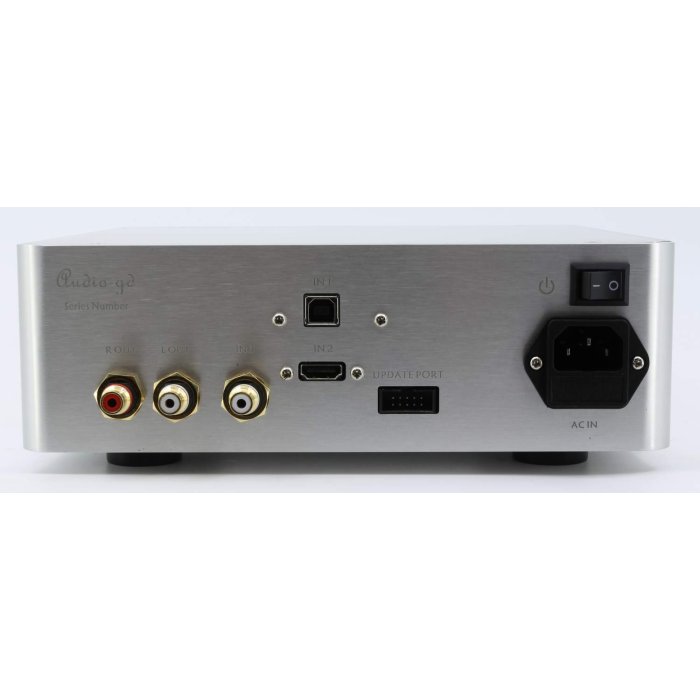

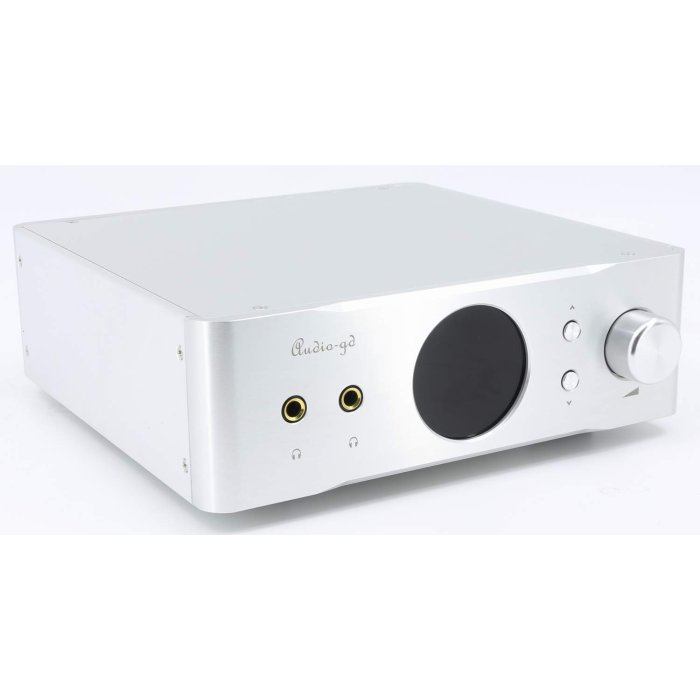

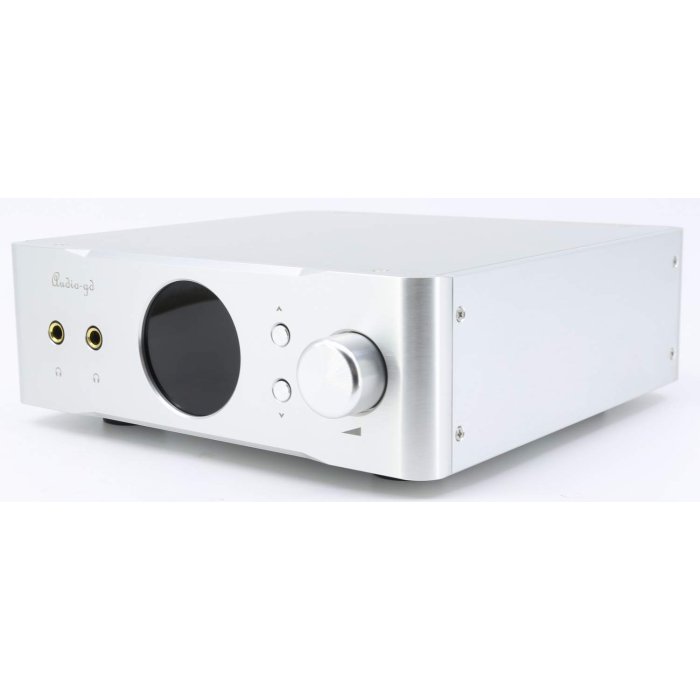

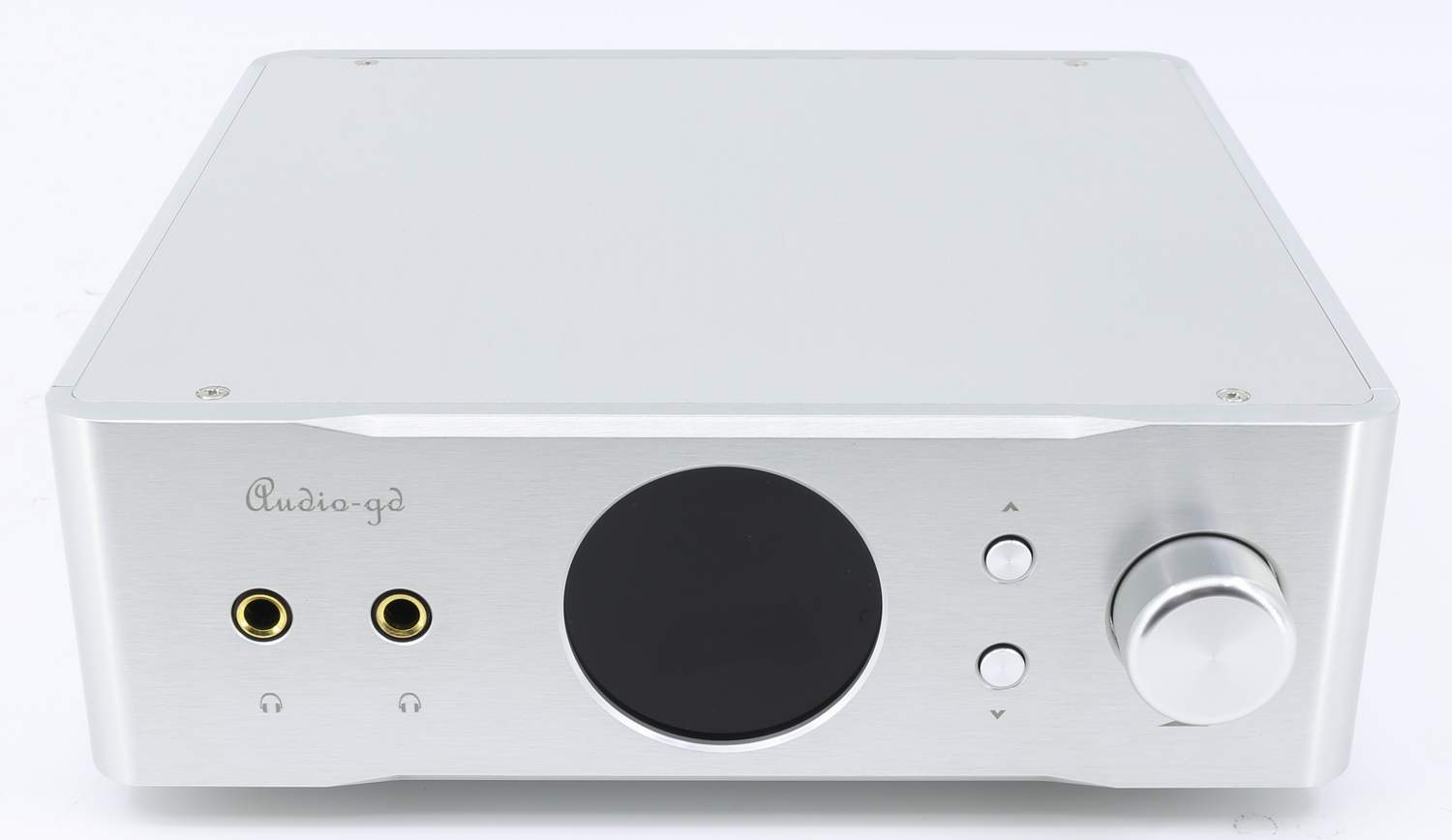

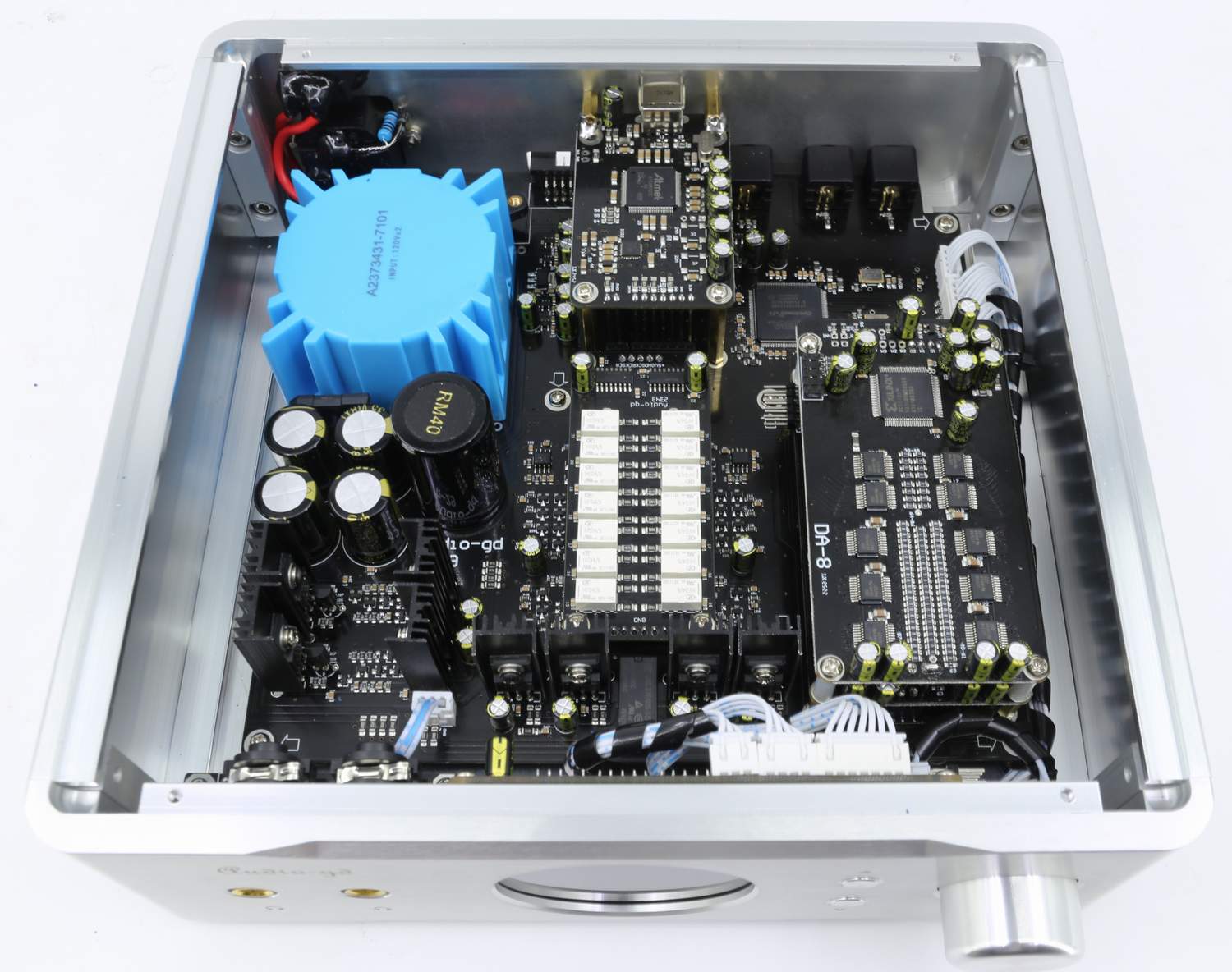

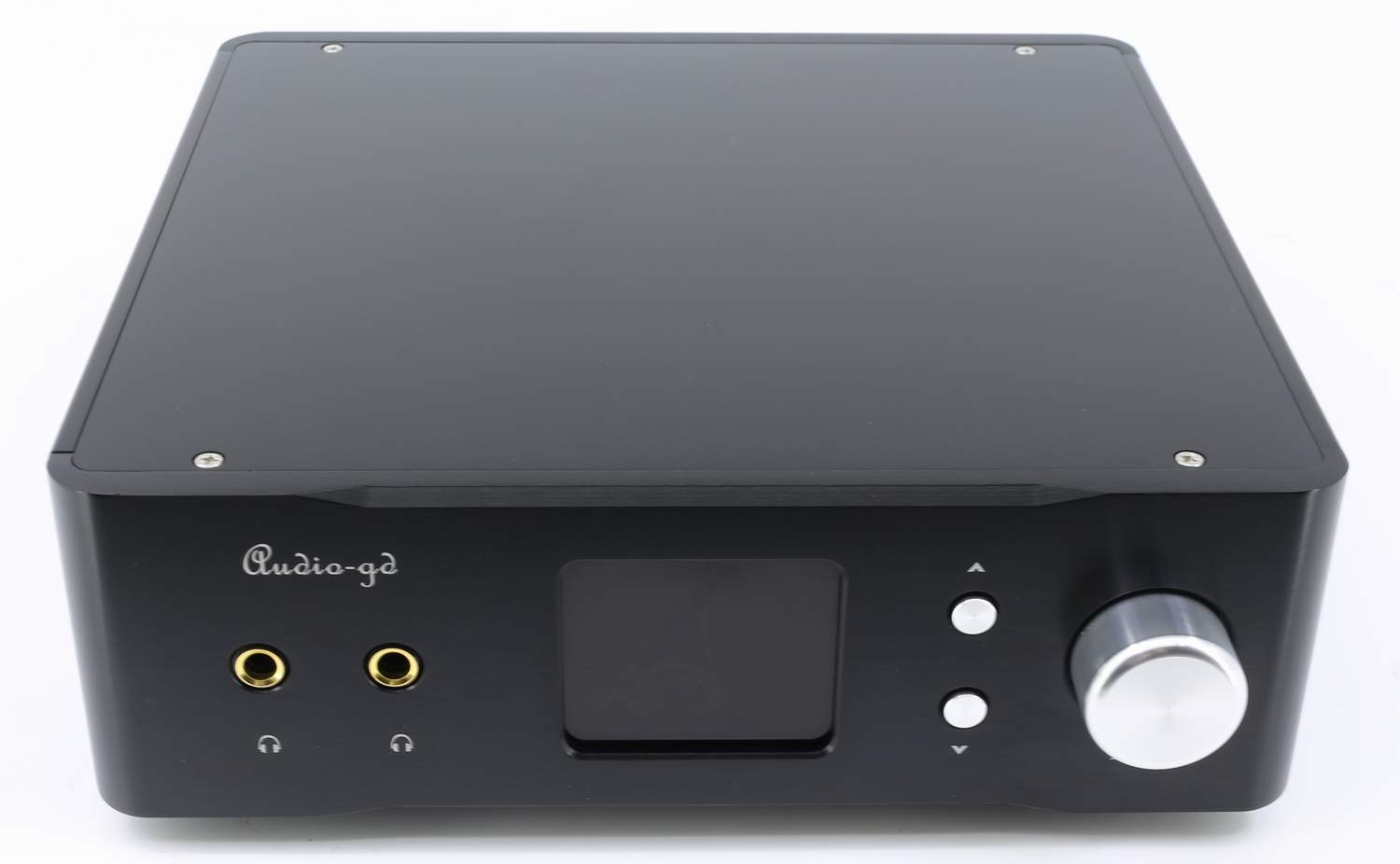

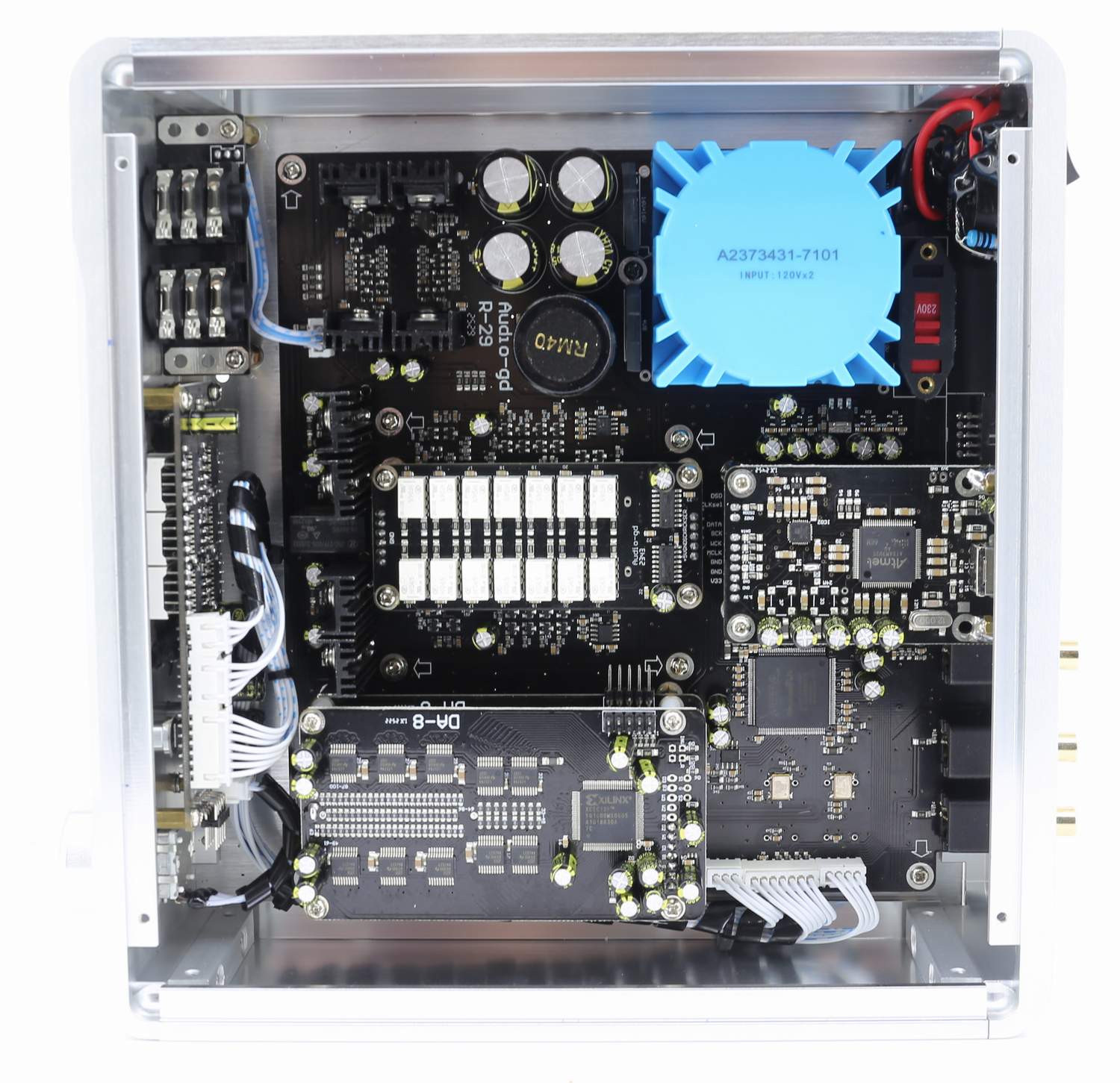

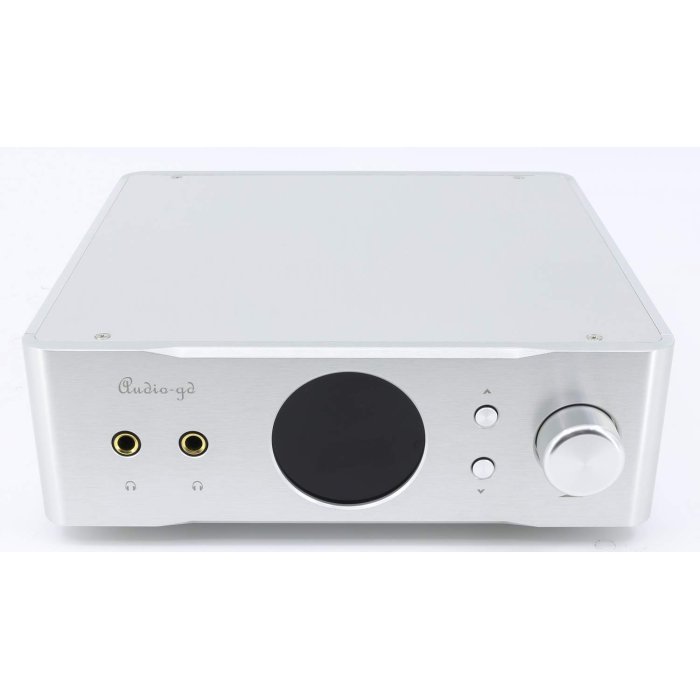

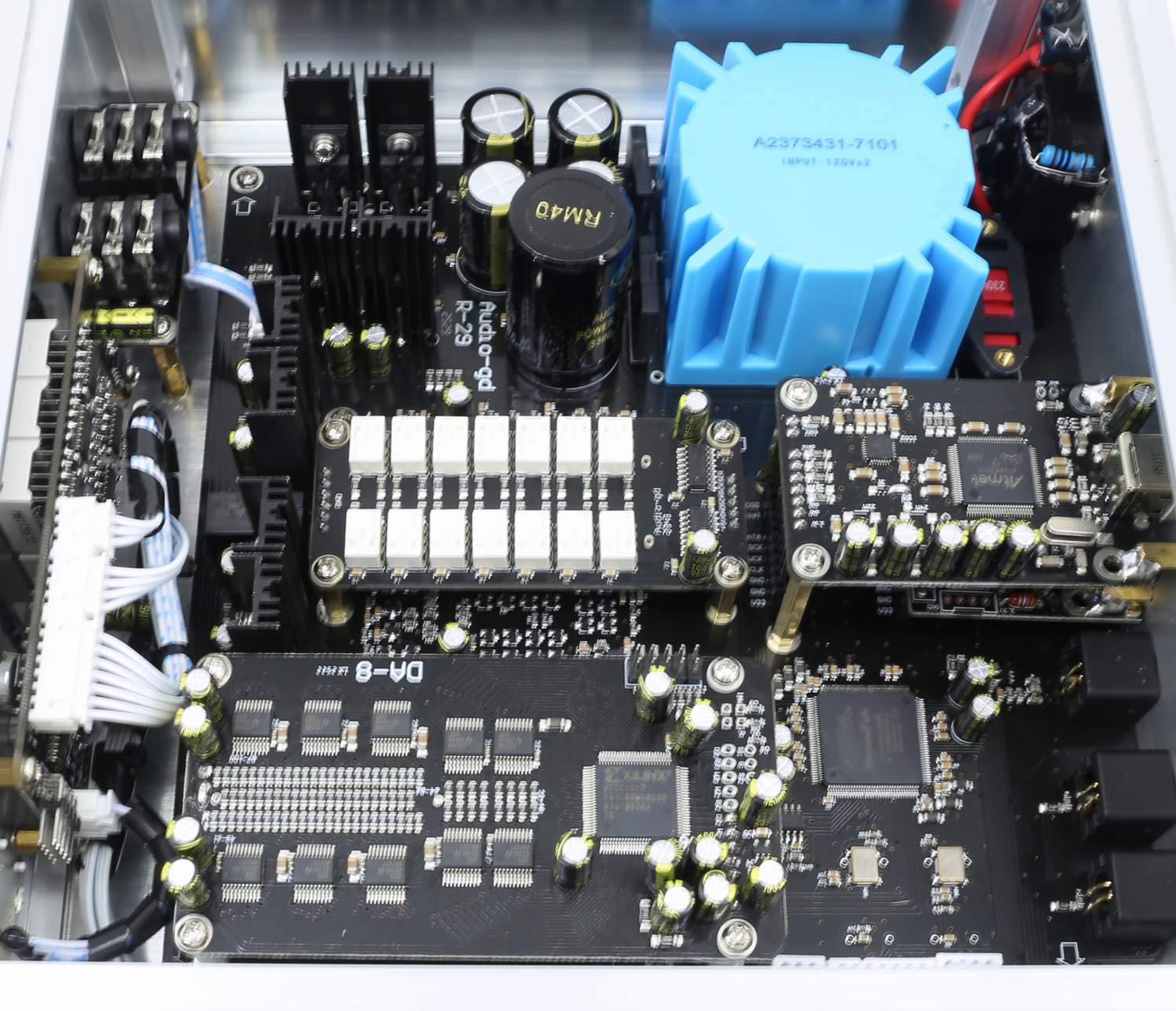

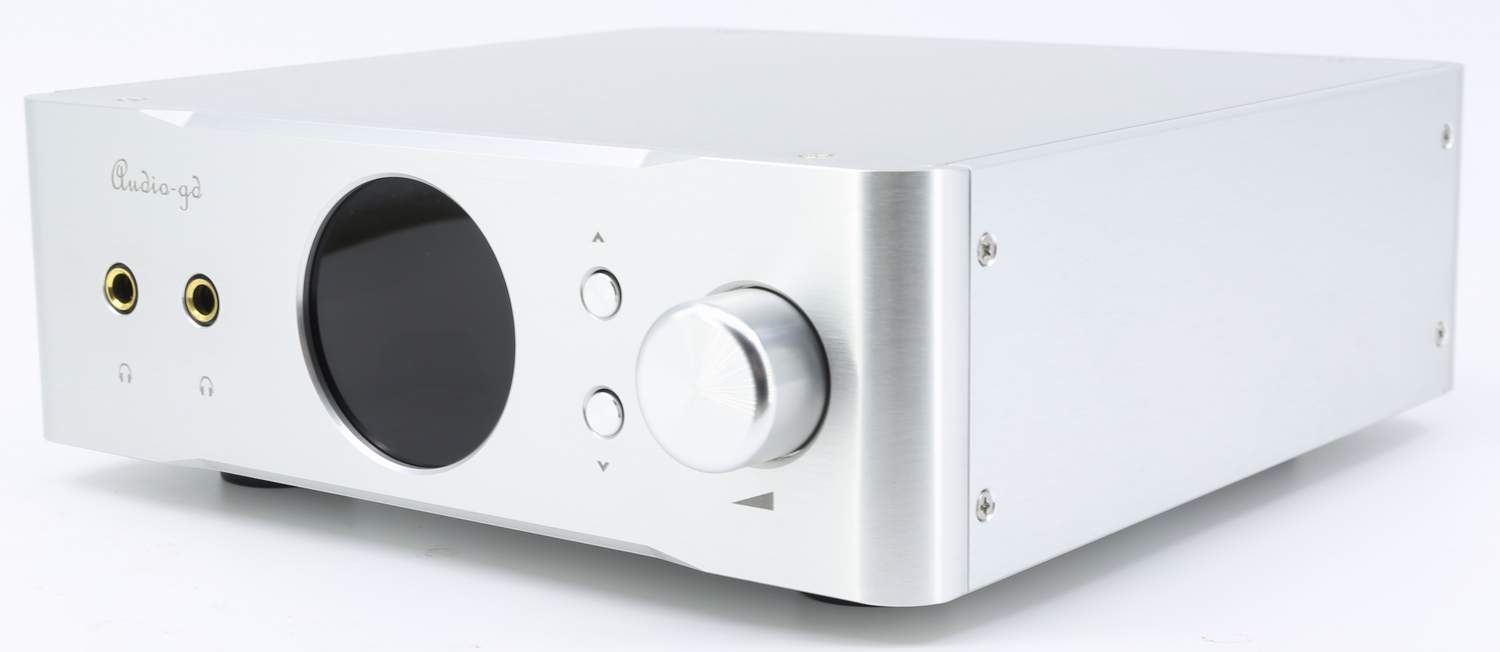

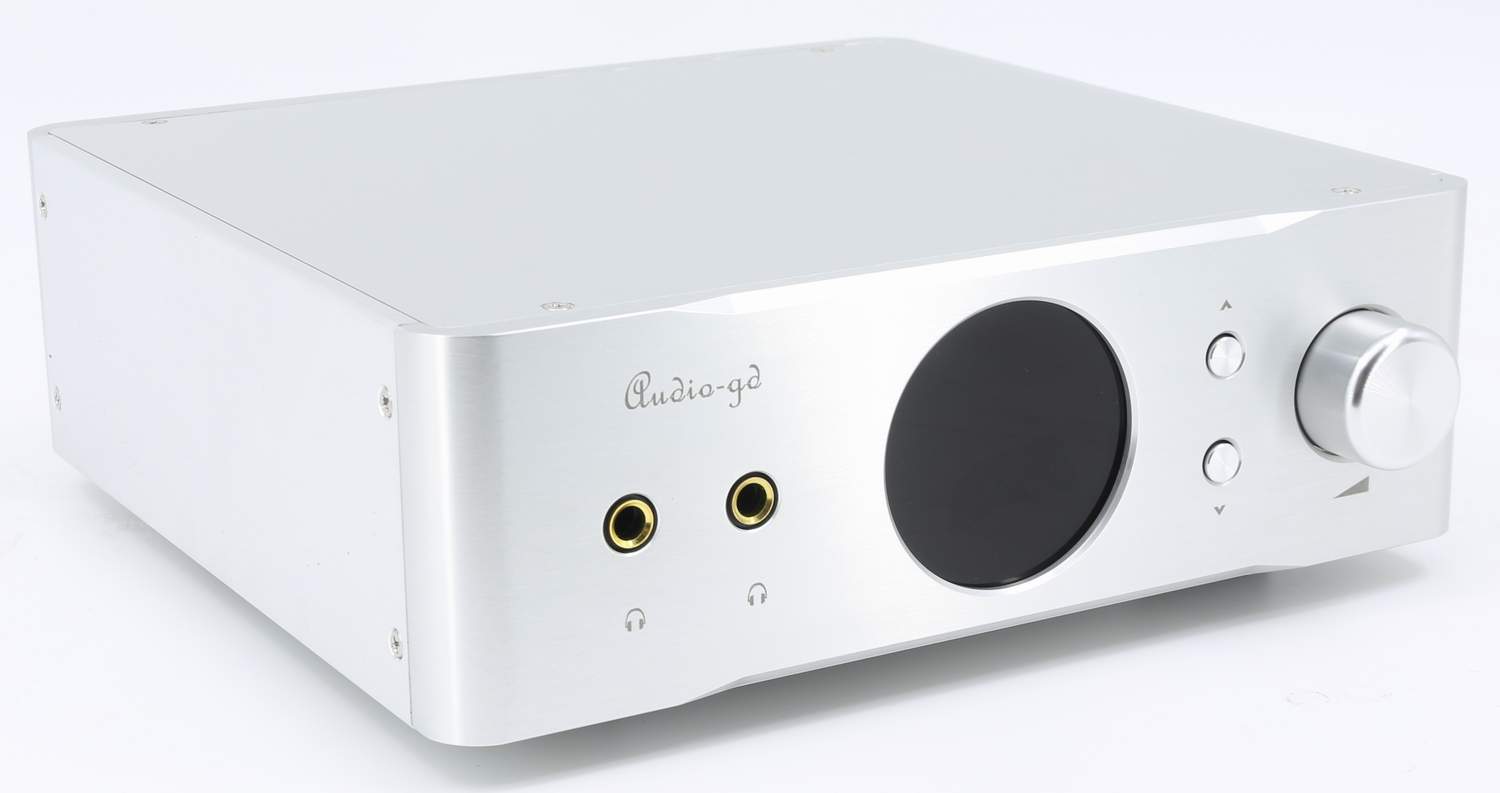

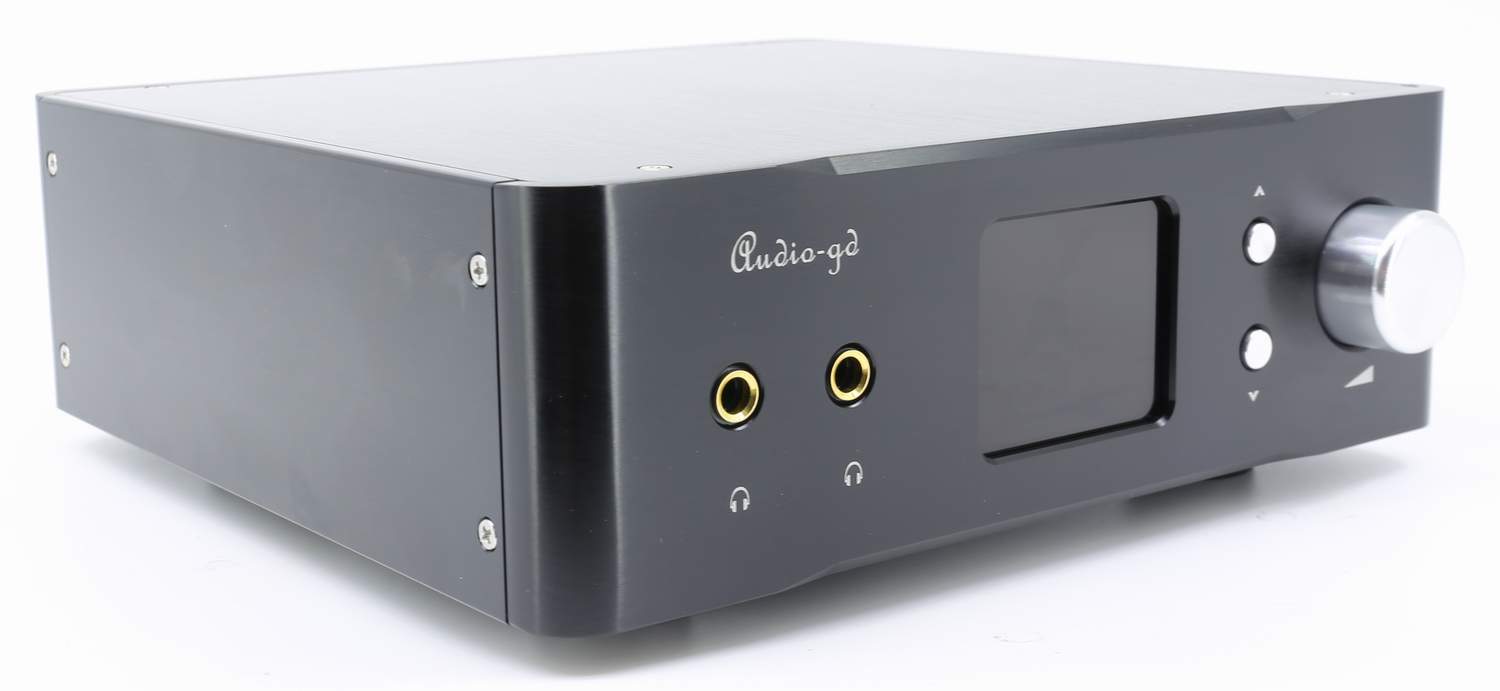

Urządzenie jest produkowane w dwóch wersjach obudowy - srebrnej oraz czarnej różniących się kształtem wyświetlacza.



Tor analogowy

Elementy elektroniczne wykorzystywane do budowy urządzeń są bardzo starannie dobierane spośród najlepszych dostępnych, jak i produkowane specjalnie na zamówienie. Wszystkie połączenia wewnątrz obudowy są realizowane za pomocą kabli z czystej miedzi OCC. Nie jest bez znaczenia ręczny proces składania podzespołów i ich wielokrotne testy na różnych etapach produkcji. Gotowe urządzenie jest "wygrzewane", a następnie powtórnie testowane przed wysyłką do klienta. Wszystkie produkty Audio-GD są montowane w obudowach aluminiowych. Zapewnia to doskonałe ekranowanie elementów wewnętrznych. Audio-GD ddaje w Wasze ręce produkt głęboko przemyślany, nowatorski, świetnie wykonany z najlepszych dostępnych elementów.



Specyfikacja:

Odstęp sygnału od szumu (S/N Ratio)	115DB
Wzmocnienie	L mode: +12dB H mode: +22dB
Impedancja wyjściowa	1 Ω / Headphone output 5 Ω / DAC / Preamp output
Moc wyjściowa	3800mW / 25 Ω 2400mW / 40 Ω 950mW / 100 Ω 330mW / 300 Ω 165mW / 600 Ω
Czułość wejścia (minimalna impedancja słuchawek 15 Ω	0.5 Vp-p (75 Ω, Coaxial)
Wspierane systemy operacyjne	Windows, OSX, Linux, ISO
Pasmo przenoszenia	20Hz - 20KHz (< - 0.5dB)
THD(Whole unit)	<0.015%
Przesłuch międzykanałowy	< 0.05 dB
Częstotliwość próbkowania	USB & IIS: 44.1kHz - 384kHz/32Bit DSD64-512 Coaxial: 44.1kHz - 192kHz
Poziom sygnału wyjściowego	Headphone output: 10V RMS Preamp Variable output: 10V RMS DAC Variable output: 2,5V RMS
Zasilanie	220-240V AC 50/60 Hz
Moc pobierana	10W
Waga	Approximately 3,3 KG
Rozmiar	W240 X L230 X H85 (mm, pełne aluminium )
Akcesoria	kabel zasilający kabel USB

Zasilanie

Jednym z kluczowych elementów wysokiej klasy urządzeń audio jest zasilanie. Wszystkie, nawet najtańsze produkty Audio-GD, są wyposażone w wiele dyskretnych, dedykowanych stabilizatorów, zasilających poszczególne moduły składowe urządzeń. W tym celu Audio-GD w swoich produktach stosuje transformatory toroidalne i dyskretne stabilizatory napięcia. Każdy moduł R2R-2 ma dedykowany transformator i sekcje stabilizatorów, osobne dla części cyfrowej i dla każdego kanału części analogowej. Takie rozwiązanie gwarantuje pełną separacje elektryczną modułów. Nie ma niebezpieczeństwa, że prąd zasilania będzie nawet chwilowo niewystarczający, co objawia się w innych urządzeniach słyszalnym ograniczeniem dynamiki, szczególnie w dolnych częstotliwościach pasma odsłuchowego. Zasilacze w R28 NOS są skonstruowane z użyciem dwóch audiofilskich transformatorów toroidalnych.

Najważniejsze cechy:

• Skonstruowany w oparciu o 4 modułów R-2R pod kontrolą FPGA.
• 3 wejścia cyfrowe:

  • RCA wejście koaksjalne w standardzie SPDIF 24bit/192KHz;
  • USB wejście asynchroniczne oparte na Amanero Combo 384 32bit/384KHz;
  • I2S wejście zrealizowane na złączu HDMI w 32bitowym standardzie zapewniającym ultra niski jitter 32bit/384KHz;
• Wyjście: RCA.
• Dwa wyjścia słuchawkowe na przednim panelu: jack 6,35 mm.
• Układ DAC - 4 moduły R2R,
• Pamięć ostatnich ustawień parametrów pracy, przywracana przy włączeniu.
• Obsługiwany tryb NOS oraz oversampling x2, x4, x8 (zależny od ustawień użytkownika),
• Obsługiwana gęstość zapisu do 32bit/384kHz (USB i I2S).
• 0,05% tolerancji w systemie regulacji wzmocnienia.

Zastosowane technologie:

• Konstrukcja dyskretna modułu analogowego.
• Tor audio pozbawiony kondensatorów sprzęgających w module analogowym non-feedback.
• Transformatory modułu zasilania R-core.
• Zastosowano pięć zasilaczy liniowych oraz dwa pracujące w klasie A
• Aluminiowa obudowa.

Wyświetlacz i przełączniki:

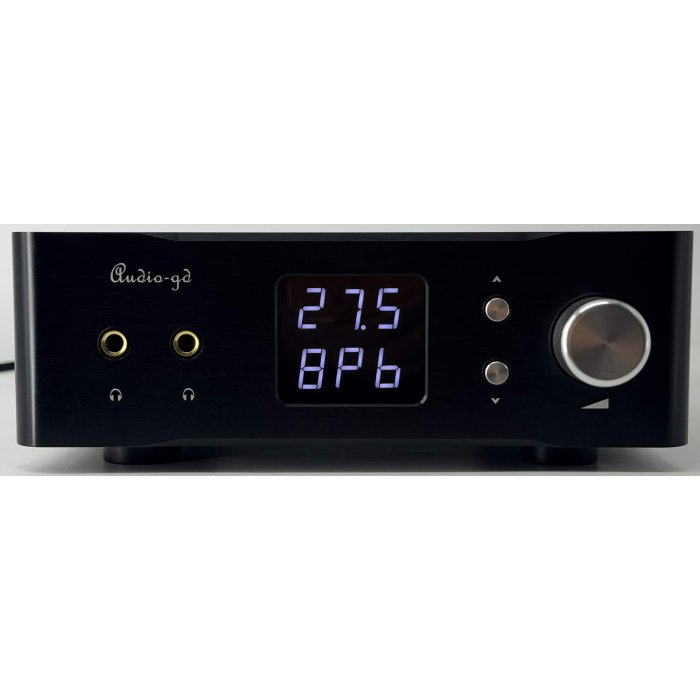

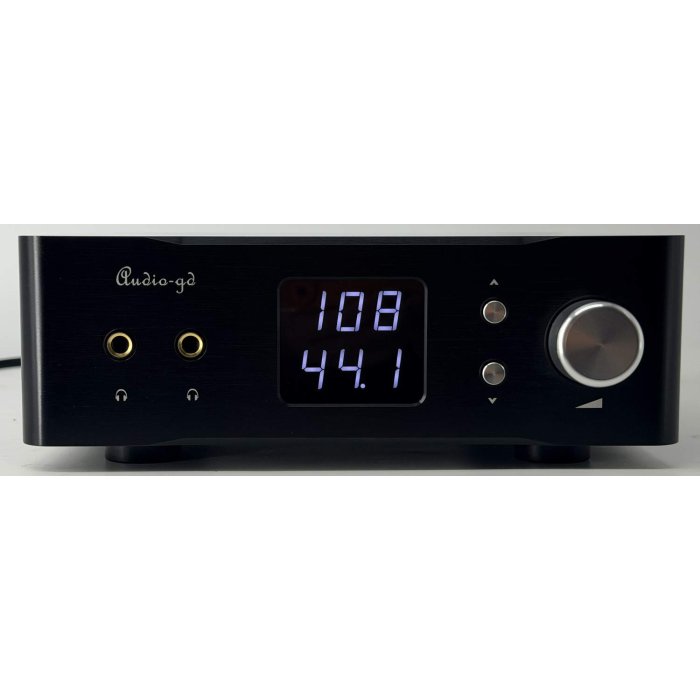

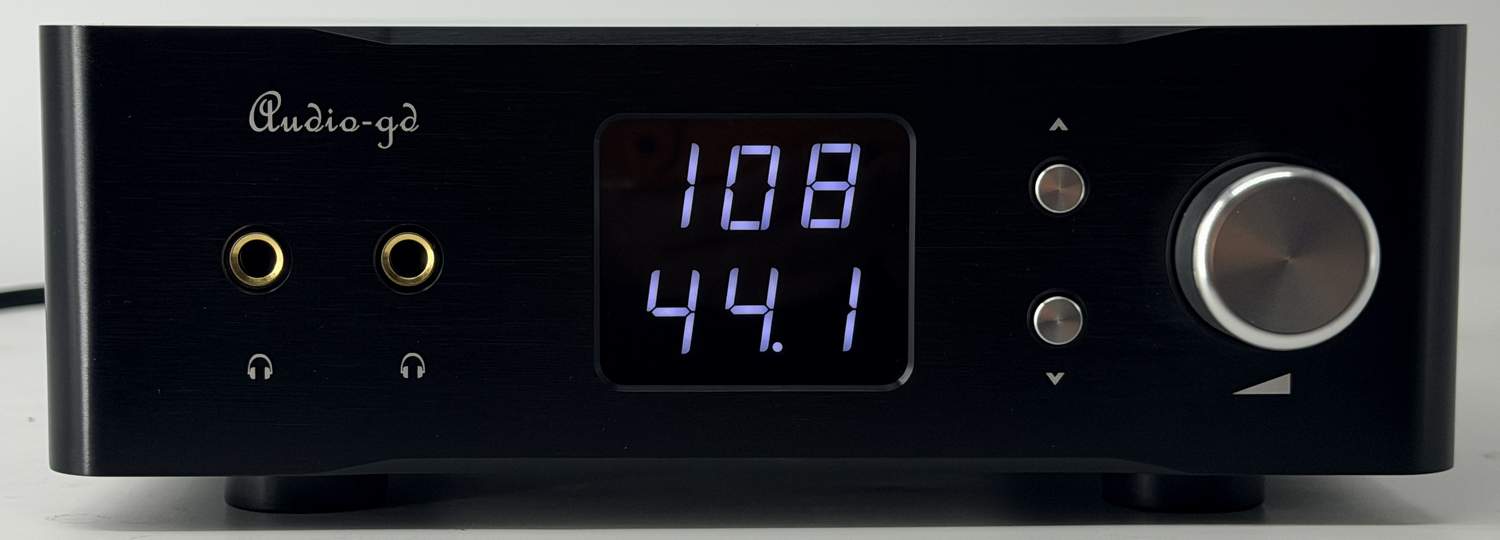

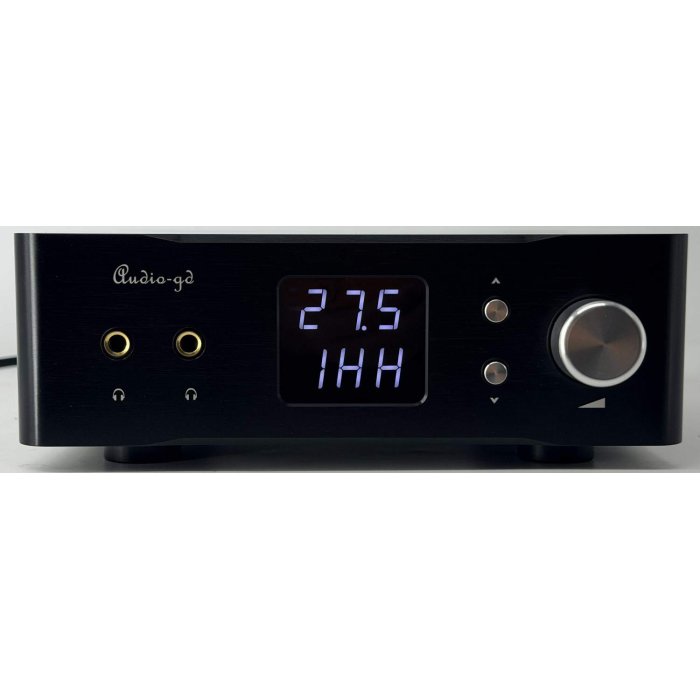

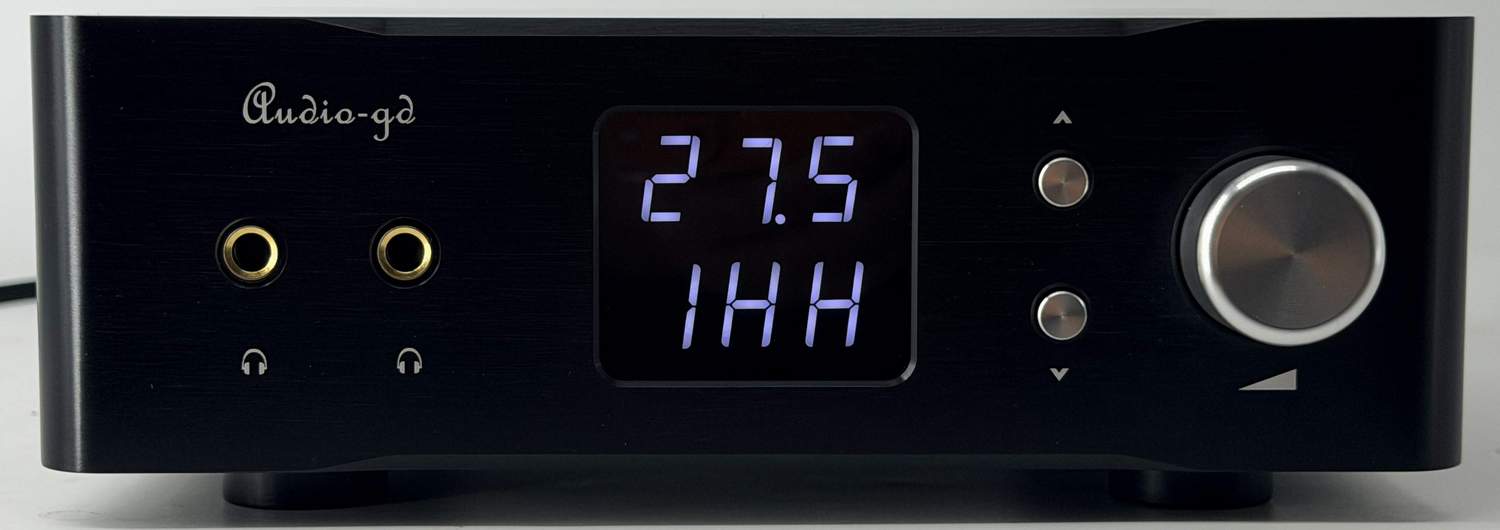

Lewa cyfra na górze:
Kanał wejściowy wskaźnik, albo 1,2,3.
II i III cyfra na górze:
Kontrola głośności numer, od zakresu 00 do 99.
Cyfry na dolnej części wyświetlacza:
Sygnał wejściowy wskaźnik częstotliwości próbkowania; 44,1, 48,8,88,8, 96,0, 176, 192, 352 i 384 są dla formatów PCM, podczas gdy 064, 128, 256 i 512 są dla formatów DSD.

Przycisk Funkcje:
Przycisk up: (dostępne tylko podczas gdy użytkownik chce zmienić funkcję zestawu.)
Naciśnij przycisk w górę raz, cyfra dołu będzie migać, co wskazuje, że jest wybrana. Umożliwia to zmianę odpowiedniego ustawienia. Naciśnij przycisk w dół, aby wybrać żądaną wartość. Podczas gdy wyświetlacz nadal miga, wciśnij przycisk  up ponownie, następna cyfra w prawo zostanie wybrana i będzie mrugać.
Podczas gdy prawa cyfra dolnego rzędu jest migająca, naciśnij przycisk up jeden raz, menu się zmieni do strony 2. Podczas gdy prawa cyfra strony 2 jest migająca, przyciśnij przycisk up jeden raz, menu powróci do normalnego stanu. Jeśli cyfra miga, bez wciśnięcia przycisków w 6 sekund, menu powróci do normalnego stanu.

W dół przycisk: (Multiple functions.)
Podczas gdy wyświetlacz jest w normalnym stanie (nie miga żadna cyfra), umożliwia wybranie źródła wejściowego w dolnym rzędzie. Lewa cyfra na górze zostanie wyświetlona:
"1", dla wejścia cyfrowego USB. (W przypadku systemu Windows komputer musi zainstalować sterownik dla rozpoznać urządzenie. Mac, Linux, IOS i Android nie potrzebują instalacji sterownika.)
"2", dla wejścia cyfrowego HDMI-IIS; (HDMI-IIS potrzebuje źródłowego wyjścia HDMI-IIS z tak samo zdefiniowanymi pinami. Nie może działać ze standardem telewizora lub komputera Wyjście HDMI .)
"3", dla współosiowego wejścia cyfrowego RCA;
Podczas gdy wyświetlacz mruga, przycisk w dół służy do ustawienia wartości menu dla zmiany ustawienia.

Strona menu 1:



Cyfra na górze:
Po naciśnięciu przycisku w górę, cyfra na górze pokazuje tempreaturę wnętrza urządzenia w stopniach Celsjusza.

Lewa cyfra na dole: wejście wybór kanału
Wskaźnik kanału wejściowego, albo 1,2,3.

Druga cyfra od lewej w dolnej części wyświetlacza:
H Wysokie wzmocnienie 26dB.
L Niskie wzmocnienie 12dB.

The Trzecia cyfra na dole: wyjście wybór kanału
H średnia dla wyjścia słuchawkowego,
P średnia dla wyjścia przedwzmacniacza (z regulacją głośności),

Strona menu 2:



Lewa cyfra na dole wyświetlacza: wybór trybu OS i NOS.
Im niższy jest poziom oversamplingu, cieplejszy będzie dźwięk. Podczas pracy w trybie non-oversampling (NOS) tryb , dźwięk jeszcze cieplejszy i gładszy. Możliwymi wartościami są:
n: Tryb NOS.
2: 2X
4: 4X
8: 8X

Druga cyfra od lewej na dolnej części wyświetlacza: DAC i przedwzmacniacz - wybór parametrów wyjścia dla wyjść tylnych.
P: Tylne porty wyjściowe z regulacją głośności.
2: Tylne porty wyjściowe z poziomem wyjściowym 1V RMS DAC.
3: Tylne porty wyjściowe z poziomem wyjściowym 1,5V RMS DAC.
4: tylne porty wyjściowe z poziomem wyjściowym 2V RMS DAC.
5: Tylne porty wyjściowe z poziomem wyjściowym 2.5V RMS DAC.

Trzecia Cyfra na dole: Wyświetlacz ustawienie automatycznego przyciemniania
A (Przyciemnianie) : Włącza wyświetlacz automatyczne ściemnianie; wyświetlacz będzie przyciemniał się 10 sekund po niedotkniętych przyciskach utrzymując tylko pasek oświetlony LED, aby wskazać, że jednostka jest włączona. Gdy tylko przycisk zostanie dotknięty, wyświetlacz się włączy się z powrotem.
B (Jasny) : Wyłącza automatyczne przyciemnianie wyświetlacza, wyświetlacz pozostanie włączony przez cały czas.


Regulacja poziomu sygnału wyjściowego:

Zastosowany został szerokopasmowy system regulacji głośności, bez żadnych przełączników, przekaźników wprowadzających zmiany parametrów znamionowych wzmacniacza. W efekcie zmieniając tryby wzmocnienia, jakość dźwięku pozostaje taka sama. Użytkownik po prostu wybiera odpowiedni tryb regulacji poziomu głośności i nie musi przejmować się szczegółami technicznymi.
H oznacza wysokie, a L niskie wzmocnienie. Niskie wzmocnienie 12dB, pasuje do słuchawek o czułości powyżej 95dB. Wysokie wzmocnienie 22dB, pasuje do słuchawek o czułości poniżej 95dB. Każde słuchawki mogą zostać w pełni wysterowane.

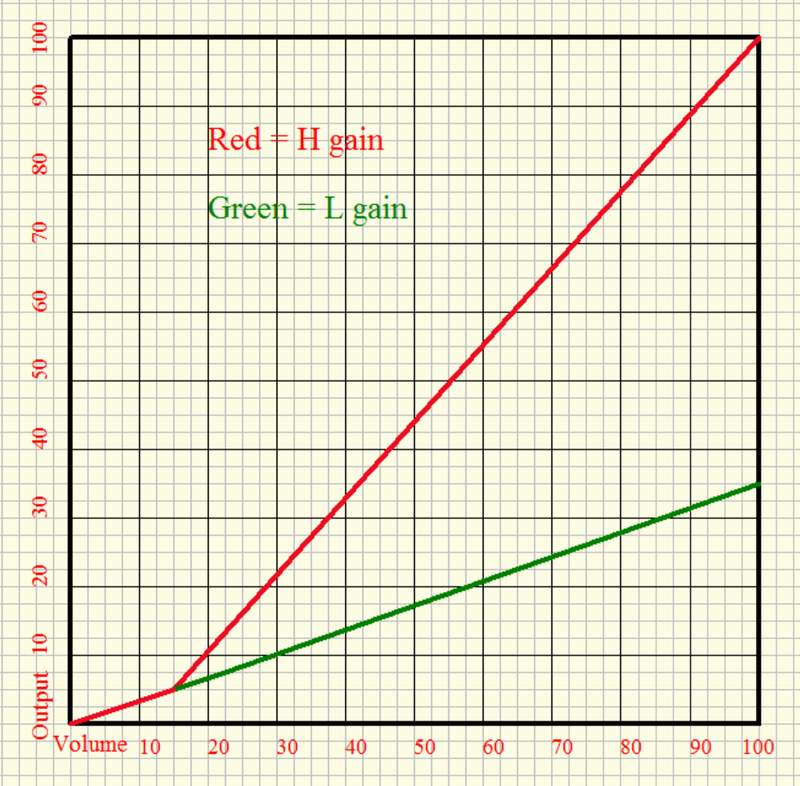

Poniższy wykres pokazuje wzmocnienie w zależności od położenia regulatora.
