Audio-GD HE-9 MK3 - zbalansowany przedwzmacniacz, wzmacniacz słuchawkowy
Odnośnik do strony produktu na witrynie producenta: AUDIO GD

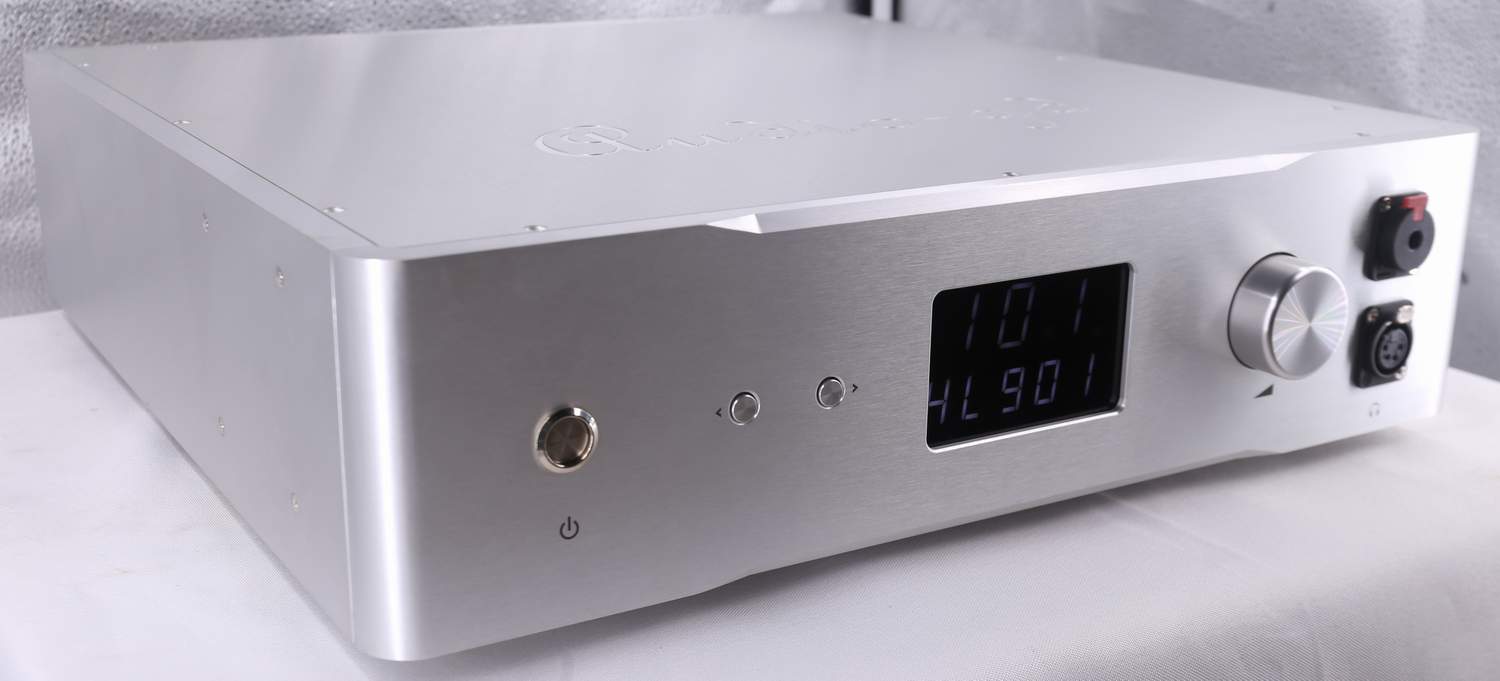

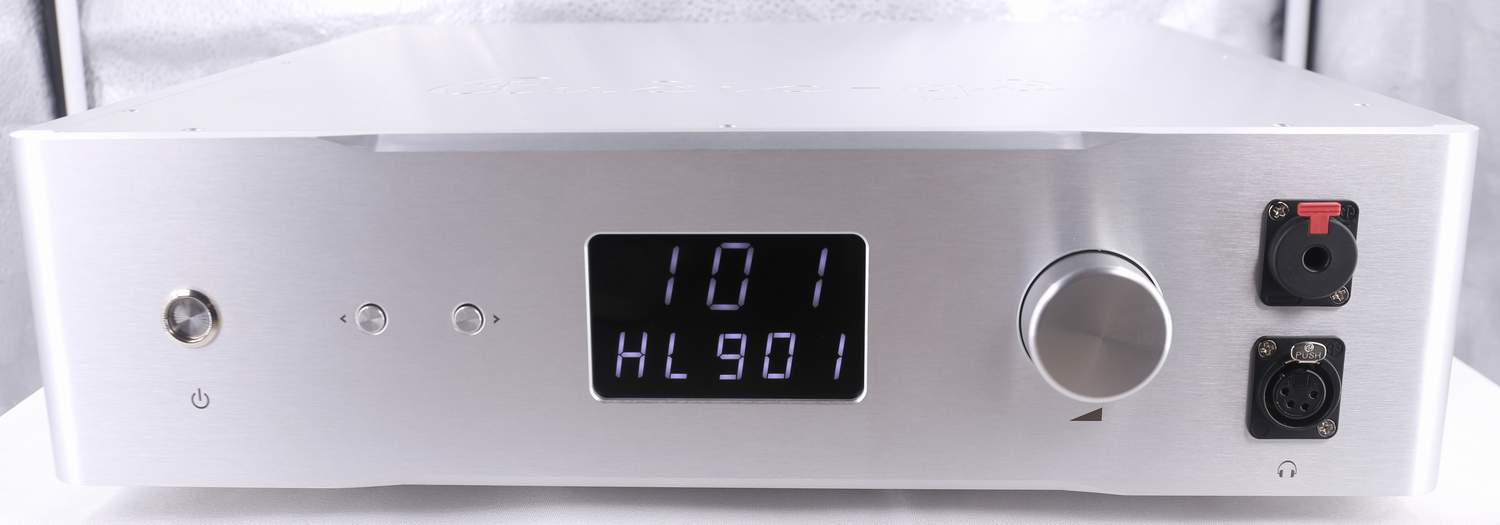

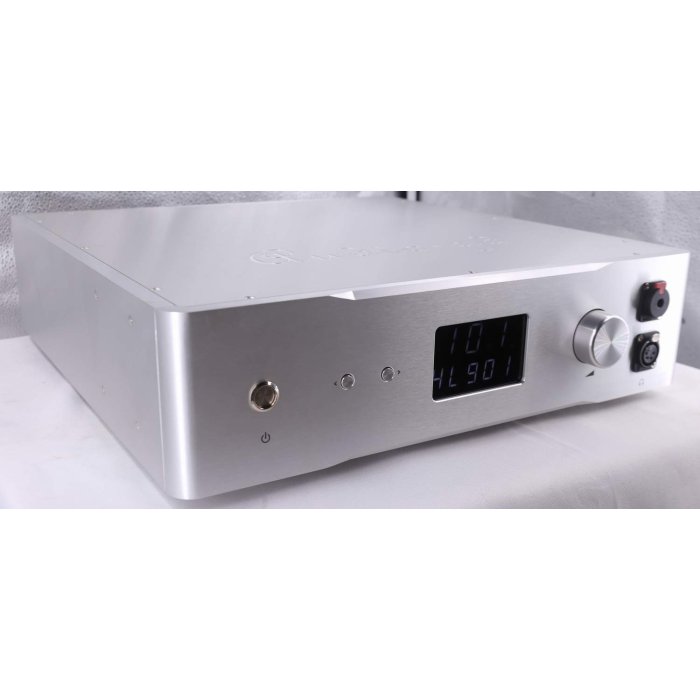

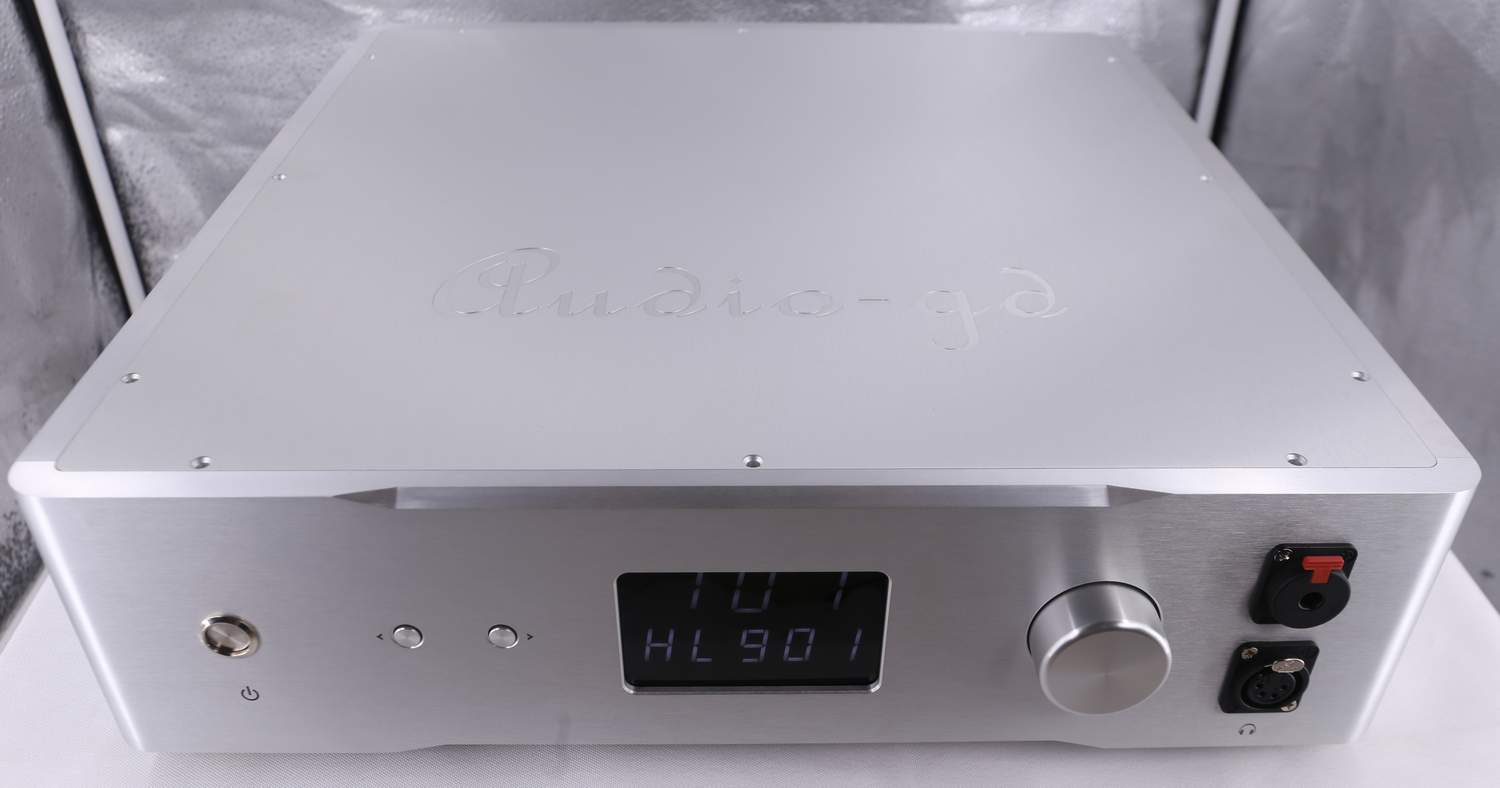

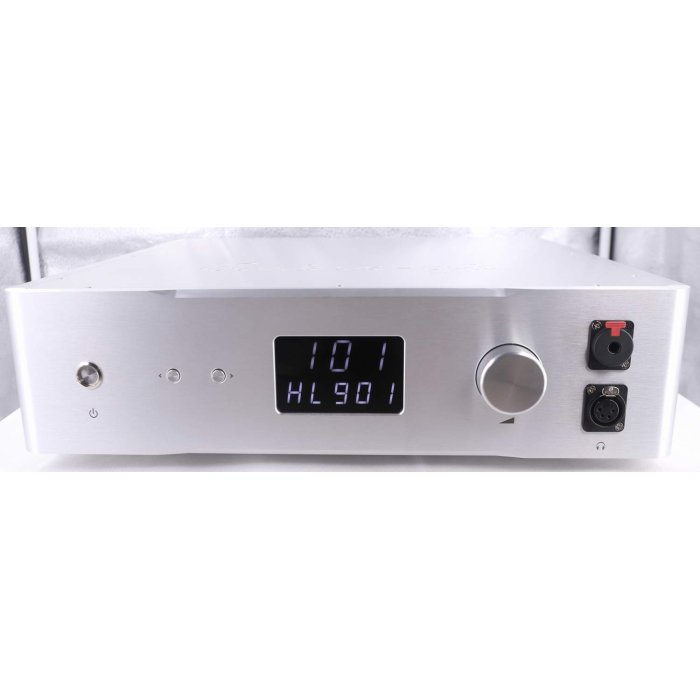

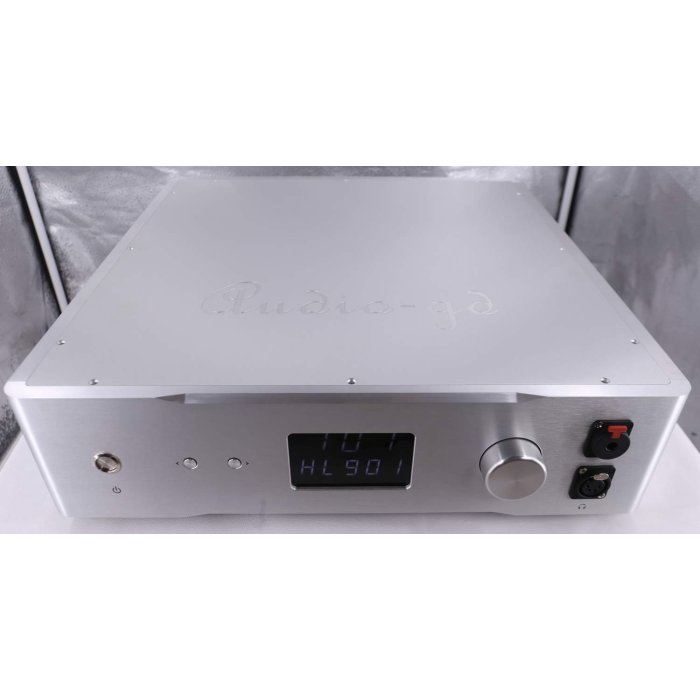

Audio-gd HE-9 MK3 to w pełni zbalansowany wzmacniacz klasy A zbudowany wyłącznie na elementach dyskretnych (bez wzmacniaczy operacyjnych OPA) oraz bez zastosowania kondensatorów sprzęgających. Wersja MK3 charaktryzuje się dwoma poziomami trybu wzmocnienia 10 dB oraz 20 dB, buforowanymi wyjściami oraz galwaniczną separacją kanałów z lepiej ekranowaną obudową. Urządzenie różni się konstrukcją obudowy, która uzyskała bardziej nowoczesną formę oraz możliwość wyboru kolorystyki - czarnej albo srebrnej. Największa zmiana dotyczy wyświetlacza, który jest dużo większy i lepiej widoczny z daleka, co ułatwia sterowanie urządzeniem. W rezultacie poprawiona i "uwspółcześniona" zostałe estetyka urządzenia, które dzięki temu lepiej kompnuje się w domowym zestawie audio. Nowa wersja zawiera cały szereg drobnych zmian technicznych, które wpływają na jakość dźwięku oraz nieznacznie poprawiają znamionowe parametry urządzenia i przyczyniają się do większej stabilności temperaturowej oraz niższego poboru mocy.
Wersja HE-9 MK3 różni się od innych wersji HE9 (Mastera 19) zasilaczem regeneracyjnym, co umożliwia dalsze zmniejszenie poziomu zniekształceń związanych z niedoskonałością źródeł zasilania prądu stałego opartych na zastosowaniu modułów stabilizujących i prostowników prądu przemiennego. Zasilacze regeneracyjne są zbudowane na zasadzie systemów wielostopniowych. Prąd stały otrzymywany z zasilacza stabilizowanego jest ponownie przekształcany w sygnał przemienny o charakterystyce sinusoidalnej i podawany do kolejnego modułu prostownika i stabilizatora napięcia. Umożliwia to doskonalsze odfiltrowanie zakłóceń oraz podwyższenie parametrów wyjściowych stabilizatora napięcia do poziomu wymaganego w celu zasilania sprzętu o audiofilskiej sygnaturze dźwiękowej. We wzmacniaczu zastosowano technologię ACSS. Technologia ta polega na połączeniu stopni wejściowych i wyjściowych poszczególnych modułów toru audio bezpośredno w domenie prądowej (bez jakichkolwiek scalonych wzmacniaczy operacyjnych), oraz bez kondensatorów sprzegających. Dzięki temu, użytkując urządzenie możemy cieszyć się brzmieniem muzyki pozbawionym podbarwień sprzętowych, takim, jakie przekazali muzycy, realizatorzy dźwięku i producenci muzyczni. Cały proces wzmocnienia odbywa się w jednym etapie, co powoduje wydatne zmniejszenie zniekształceń przy zachowaniu absolutnej przeźroczystości i doskonałej dynamice ( THD < 0.0025 %). Technologię ACSS zastosowano również do połączenia urządzenia przy pomocy specjalnych kabli z wyjściami innych urządzeń z oferty Audio GD też wyposażonych w gniazda ACSS. Urządzenie wykorzystuje trzy transformatory R-core (łącznie 260W), a by zapewnić równomierne dostarczanie mocy zastosowano kondensatory NOVER o pojemności 60 000uf. Czterokanałowa, sterowana cyfrowo, 100-stopniowa regulacja głośności w oparciu o przekaźniki eliminuje nierównowagę kanałów i poprawiają jakość dźwięku. W urządzeniu jest dostępne 5 wejść analogowych (RCA x 2, XLR x 2, ACSS x 1) oraz 3 wyjścia (XLR/RCA/ACSS). Wyjścia słuchawkowe to 1x Jack 6,3mm, 1x 4 pinowe XLR. Audio-GD HE-9 MK3 oferuje dźwięk o bardzo neutralnnej sygnaturze, bez zniekształceń i z wysoką liniowością.
Regulacja głośności urządzenia różni się od technologii konwencjonalnej. Konwencjonalna technologia regulacji głośności polega na kontroli napięcia w stopniu wejściowym wzmacniacza analogowego poprzez potencjometr głośności. Niska jakość potencjometru często jest przyczyną niezbalansowania kanałów i zakłóceń oraz powoduje utratę szczegółowości. W urządzeniu zastosowano regulację głośności poprzez konwersjię prądowo-napięciową I/V, regulator głośności jest zbudowany w formie pasywnej. Regulacja ma miejsce w sposób cyfrowy i polega na zmianie zakresu prądu wyjściowego na wyjściu wzmacniacza ACSS.
Najważniejsze cechy:
- Wbudowany system zasilania najwyższej klasy, zbudowany na elementach dyskretnych.
- W pełni zbalansowany wzmacniacz klasy A zbudowany wyłącznie na elementach dyskretnych (bez wzmacniaczy operacyjnych OPA) oraz bez zastosowania kondensatorów sprzęgających.
- Technologia ACSS.

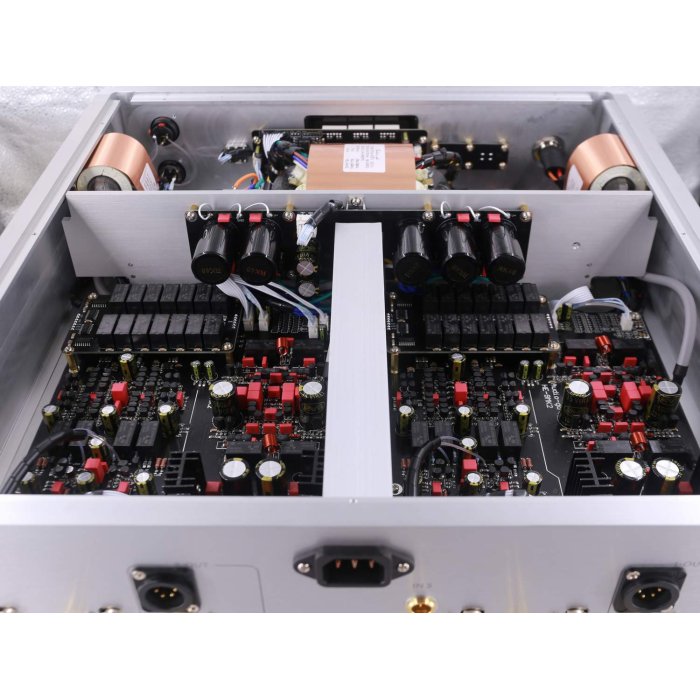

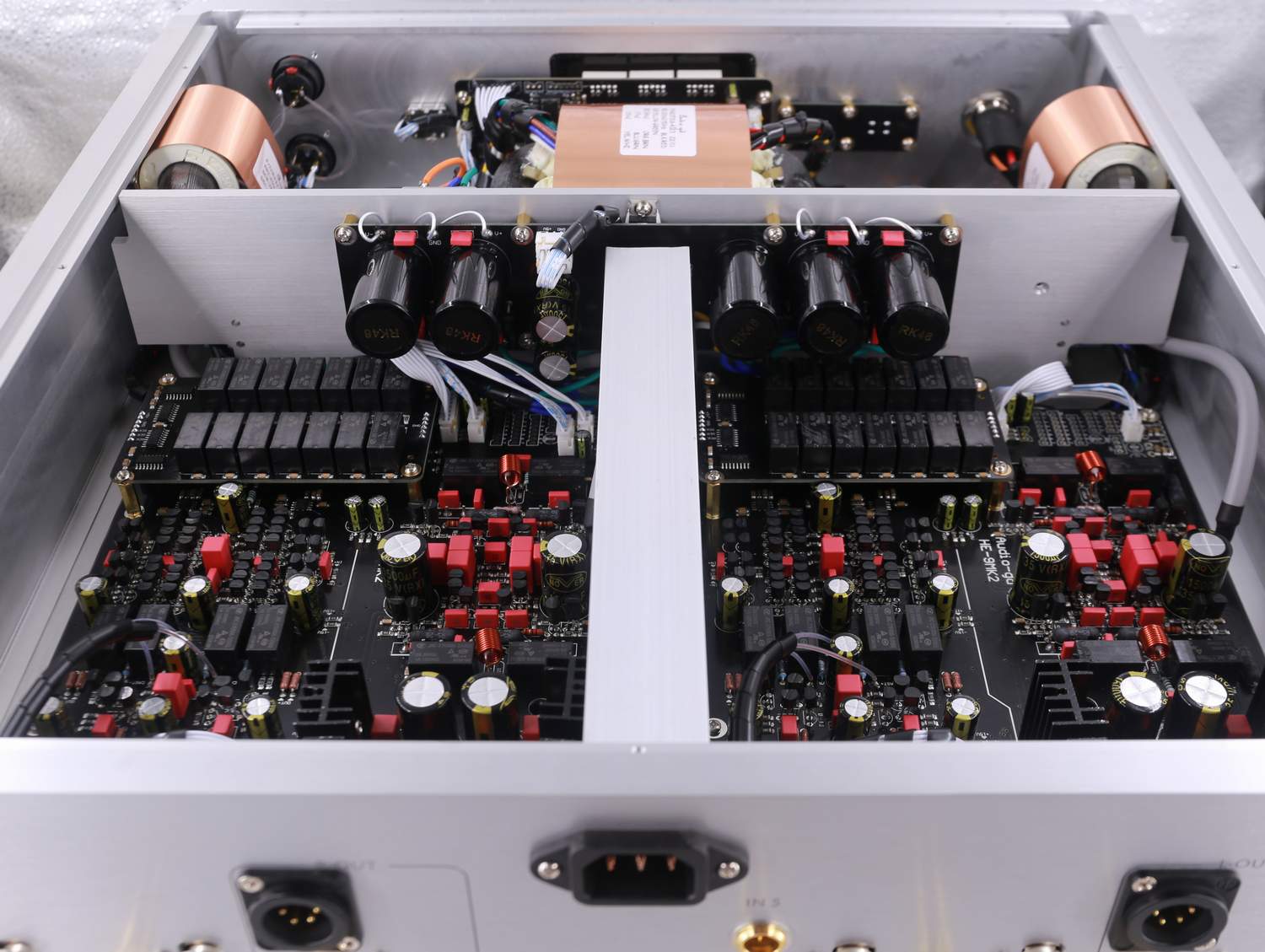

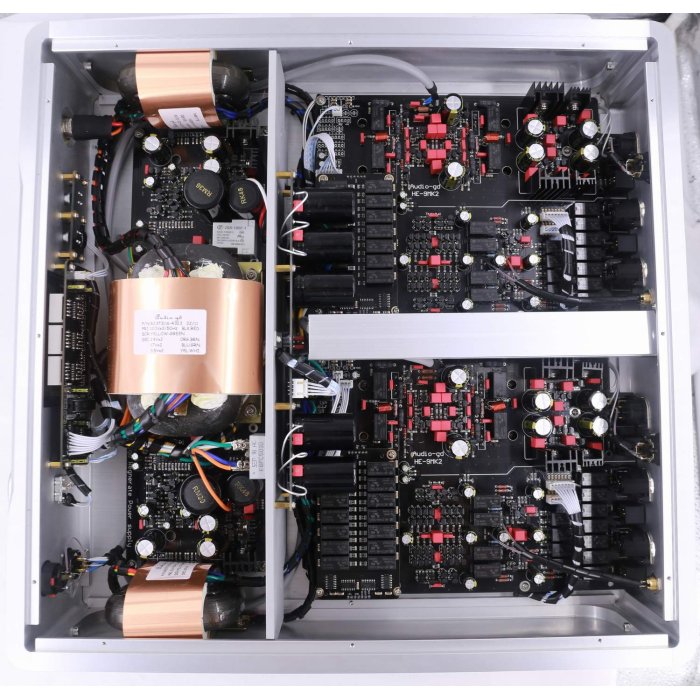

- Cztery transformatory R-core (łącznie 260 W),
- Osobne liniowe zasilacze w klasie A dla komponentów cyfrowych, prawego i lewego kanału.
- 8 sztuk dokładnie dobieranych tranzystorów mocy (każdy o mocy 150W, łącznie 1200W)
- Wykorzystuje wysokiej jakości podzespoły klasy audio.

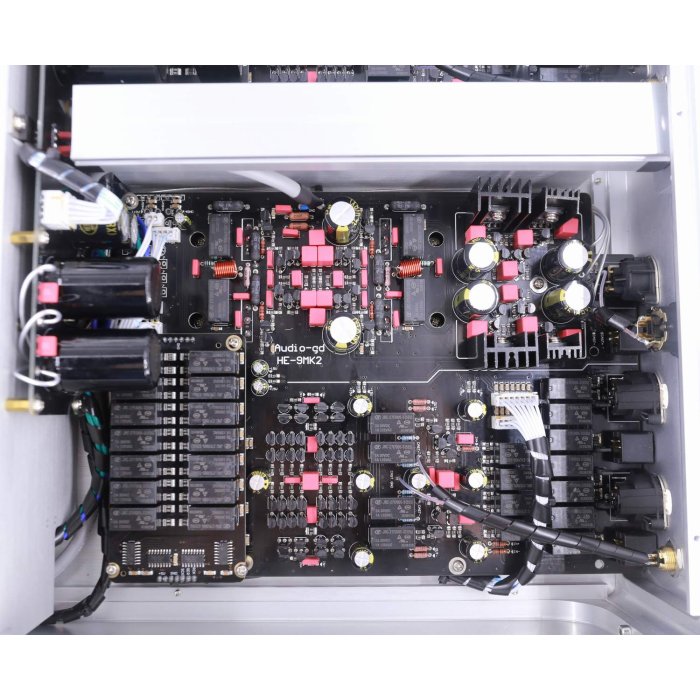

- Czterokanałowy 99-stopniowy, sterowany cyfrowo, przekaźnikowy system regulacji głośności.
- Sterowany metalowym pilotem (w zestawie).
Specyfikacja:
| S/N Ratio |
>130dB |
| THD |
<0.0025 % |
| Pasmo (wejście XLR) |
20Hz - 20KHz ( +/- 0DB )
20Hz - 100KHz ( <4DB ) |
| Charakterystyka głośności |
100 kroków, charakterystyka wykładnicza |
| Wzmocnienie |
niskie +10 dB (XLR)
wysokie +20 dB (XLR) |
| Moc wyjściowa wzmacniacza słuchawkowego (XLR) |
25 Ω: 15W
40 Ω: 10W
100 Ω: 4W
300 Ω: 1350mW |
| Moc wyjściowa wzmacniacza słuchawkowego (RCA) |
25 Ω: 4W
40 Ω: 2,5W
100 Ω: 1W
300 Ω: 350mW |
| Poziom sygnału wyjściowego przedwzmacniacza (Max) |
9,5V @ RCA
19V @ XLR
6mA @ ACSS |
| Impedancja wyjściowa |
10 Ω @ preamp XLR
2 Ω @ headamp balanced |
| Impedancja wejściowa |
94 kΩ @ XLR
<5 Ω @ ACSS |
| Channels cross |
< -13dDB |
| Nierównowaga kanałów |
< 0.01dB |
| Zasilanie |
220-240V AC 50/60 Hz |
| Pobór energii |
66W |
| Moc transformatorów |
260W (3 transformatory) |
| Wymiary |
430x445x123 |
| Waga |
22 KG |
