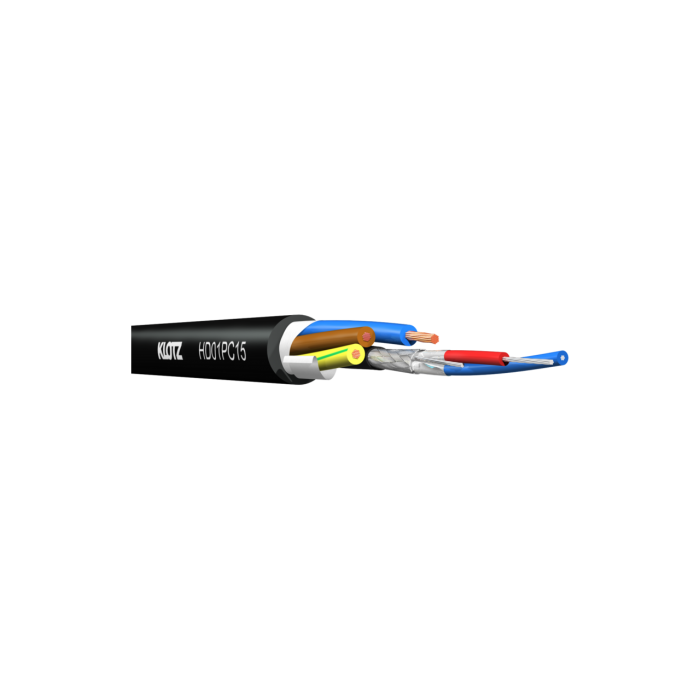

Kabel hybrydowy Klotz HD01PC15 cyfrowy + zasilający 1 mb

KLOTZ HD01PC15 – Przewód hybrydowy: Zasilanie (3x1.5mm²) + Cyfrowy DMX/AES (110Ω)

KLOTZ HD01PC15 to profesjonalny przewód hybrydowy, stanowiący idealne rozwiązanie "wszystko w jednym" dla nowoczesnej techniki estradowej. Kabel ten integruje w jednej powłoce linię zasilającą oraz cyfrową linię sygnałową o impedancji 110 Ω. Jest to niezastąpione narzędzie do podłączania aktywnych zestawów głośnikowych, sterowania oświetleniem DMX oraz innych urządzeń wymagających jednoczesnego zasilania i sterowania.

Dzięki takiej konstrukcji eliminujesz plątaninę kabli na scenie, skracając czas montażu i demontażu. Inżynierowie KLOTZ zadbali o to, by bliskość linii energetycznej nie wpływała na jakość sygnału cyfrowego. Przewód sygnałowy posiada podwójne ekranowanie (folia AL + gęsty oplot miedziany) oraz własną izolację, co gwarantuje transmisję wolną od zakłóceń elektromagnetycznych, nawet na dłuższych odcinkach. Zastosowanie elastycznego PVC sprawia, że kabel doskonale układa się na scenie.

Najważniejsze cechy

• Rozwiązanie 2w1: Zasilanie i sygnał w jednym przewodzie – porządek i szybkość instalacji.

• Standard 110 Ω: Kompatybilny z cyfrowym audio (AES/EBU) oraz sterowaniem światłem (DMX).

• Bezpieczeństwo sygnału: Zaawansowane ekranowanie chroniące przed wpływem sekcji zasilającej.

• Łatwa konfekcja: Wewnętrzny przewód cyfrowy posiada własną powłokę (Ø 4.5 mm), co ułatwia rozdzielenie sygnałów na końcach kabla (tzw. breakout).

Specyfikacja Techniczna

1. Budowa ogólna (Hybryda):

• Konstrukcja: 1 przewód sygnałowy + 3 żyły zasilające + elementy wypełniające, owijka z włókniny

• Izolacja zewnętrzna: PVC, wytrzymałe i elastyczne

• Zakres temperatury pracy: -20°C / +70°C

2. Sekcja Zasilająca (Power):

• Konstrukcja żyły: Linka miedziana, klasa 5 wg IEC 60228 (bardzo elastyczna)

• Przekrój: 3 x 1.5 mm²

• Kolory żył: Niebieski, brązowy, żółto-zielony

• Napięcie znamionowe: 300/500 V

• Napięcie próbne: 2000 V

• Rezystancja przewodnika: 12.5 Ω/km

3. Sekcja Cyfrowa (Digital 110Ω):

• Konstrukcja żyły: Linka z miedzi cynowanej, 7 x 0.20 mm

• Przekrój: 0.22 mm²

• Izolacja rdzenia: Pianka PE (Foam-Skin)

• Ekranowanie: Folia AL/PET + linka uziemiająca + oplot z miedzi cynowanej (pokrycie 85%)

• Impedancja charakterystyczna: 110 Ω

• Pojemność: 47 pF/m

• Tłumienie: 2.3 dB (1 MHz) / 6.9 dB (10 MHz) na 100m
