Audio-GD R-28 NOS

Audio-GD
6027 In stock Audio-GD R-28 NOS
  • Kod produktu AUDIO-GD-R-28-NOS

Cena:

6 027,00 zł

szt.


Koszt dostawy: 0,00


R-2R DAC/headamp/Preamp
Wejścia cyfrowe: RCA, TOSLINK SPFIF, I2S HDMI, USB Amanero
Wyjścia analogowe: RCA, XLR, ACSS, słuchawkowe 6,3 i XLR4

  • Zamówienia on-line powyżej 1000,00 zł wysyłamy do Ciebie GRATIS
  • Wszystkie produkty wysyłamy na terenie Polski, do krajów EU oraz na cały świat

Audio-GD R-28 NOS

Odnośnik do strony produktu na witrynie producenta: AUDIO GD

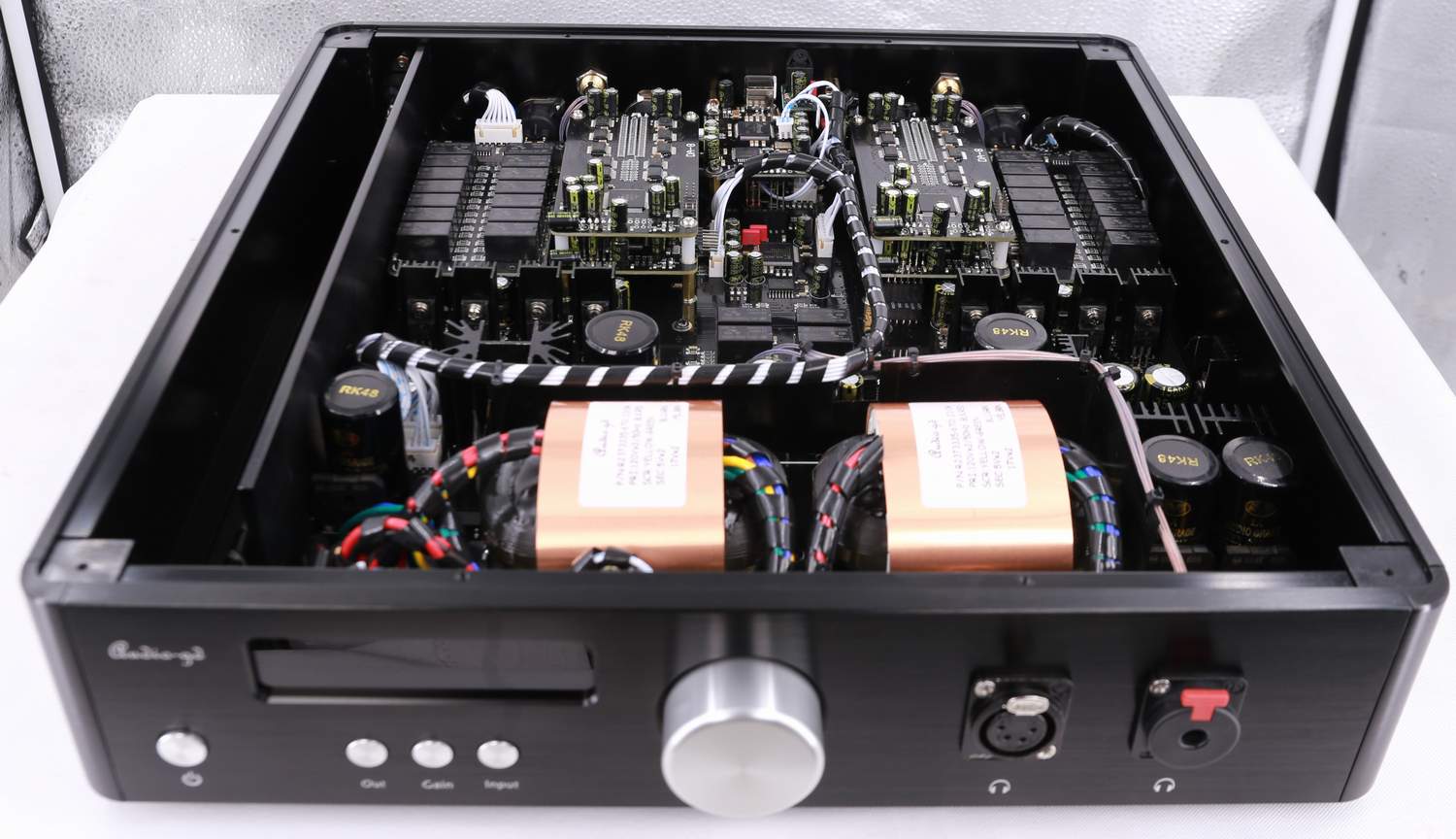

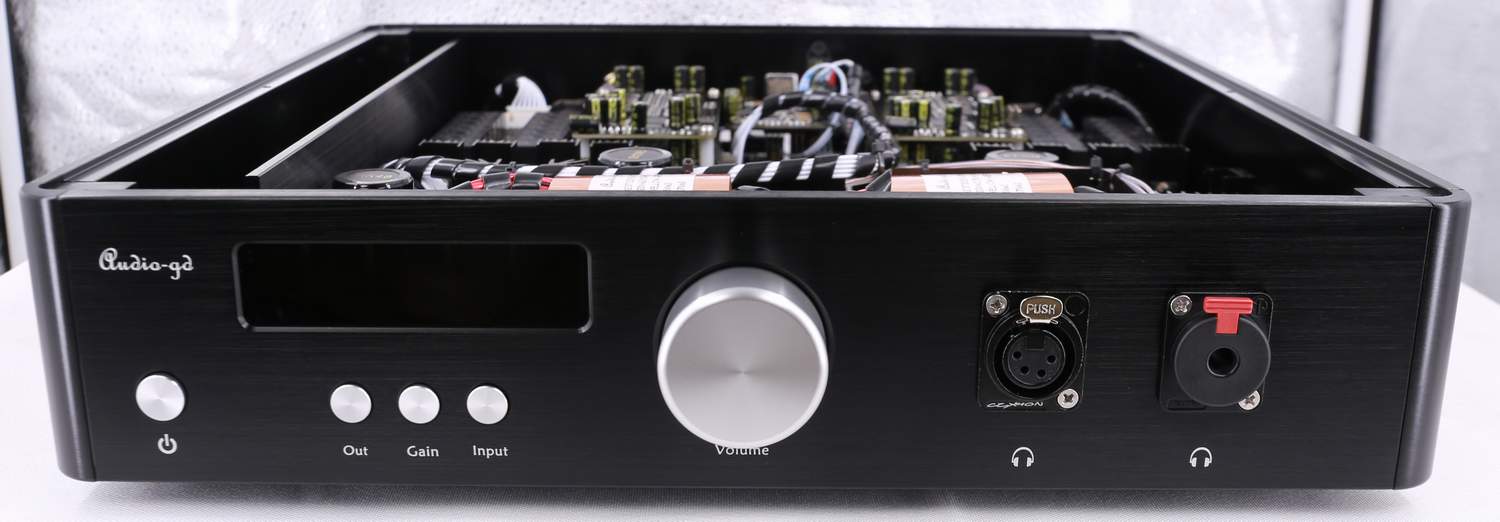

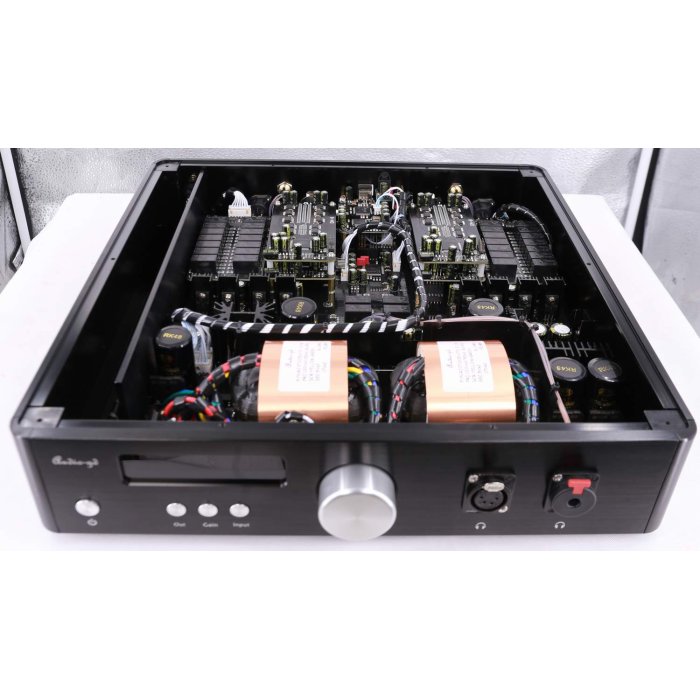

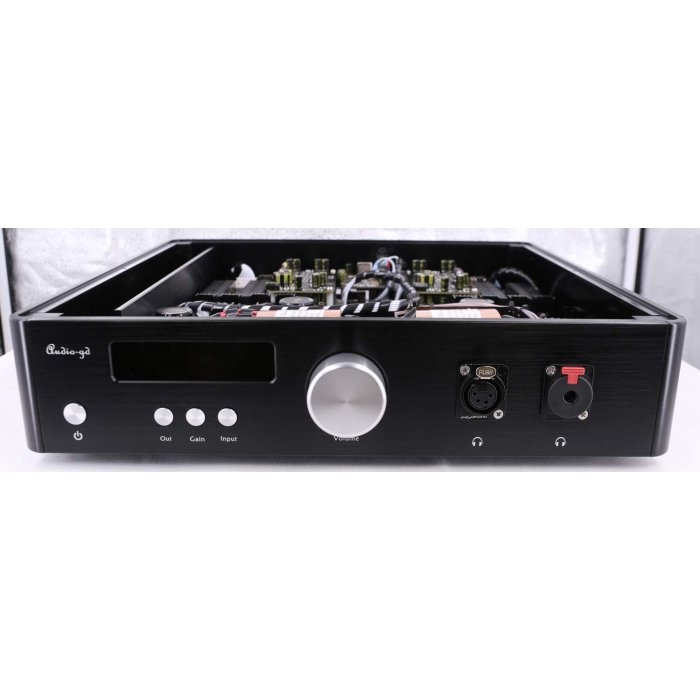

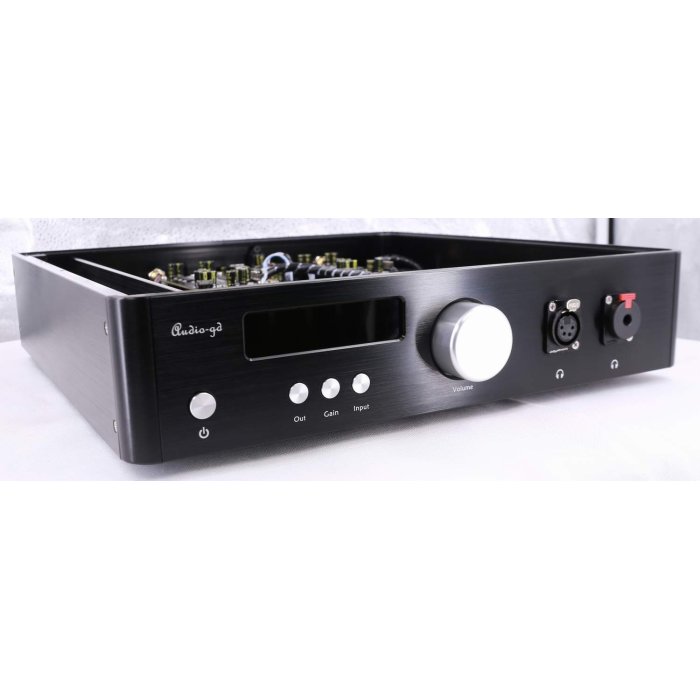

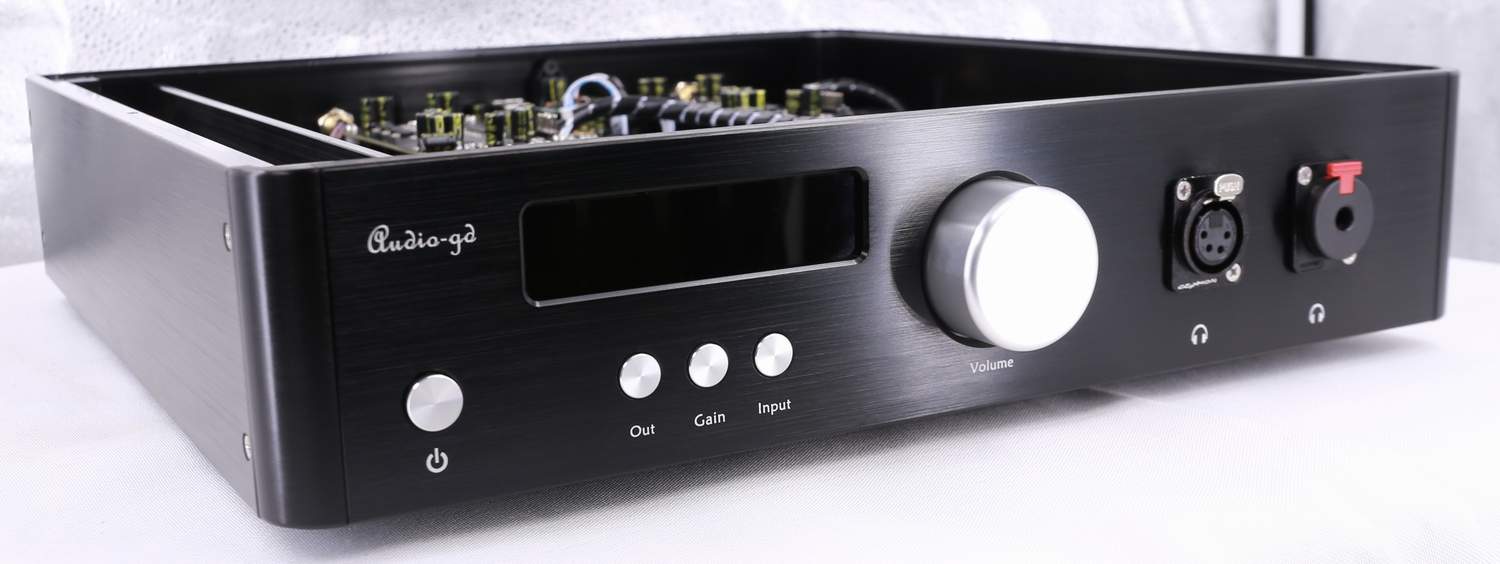

R-28 zarówno w wersji NOS (Not OverSampling) jak i w poprzedmio oferowanej wersji 2022 to przetwornik cyfrowo-analogowy, oparty na drabinkach rezystorowych R-2R w technologii MSB. Podobnie, jak jego "większy brat R-27", R-28 NOS zawiera również wbudowany w pełni zbalansowany, pracujący w klasie A wzmacniacz słuchawkowy oraz zbalansowany przewzmacniacz. W konstrukcji NOS nie występuje oversampling co pozwoliło na uzyskanie sygnatury dźwiękowej zbliżonej do płyty winylowej i jednocześnie pozbawionej typowych zakłóceń i szumów. Moc wzmacniacza słuchawkowego sięga 9,5W przy obciążeniu słuchawkami 25 Ω. Dwa zakresy czułości wzmacniacza słuchawkowego (dual gain modes) pozwalają na współpracę ze słuchawkami o małej i dużej czułości/efektywności. Wszystkie funkcje urządzenia są dostępne z pomocą przełączników umieszczonych na przednim panelu obudowy. R-28 NOS jest wyposażony w cztery wejścia cyfrowe: RCA 24bit/192KHz; Optical 24bit/92KHz; HDMI I2S 32bit/384KHz; USB 32bit/384KHz oraz jedno wejście analogowe - zbalansowany XLR. Wszystkie wejścia urządzenia, jak i sekcja procesora cyfrowego są galwanicznie odizolowane.

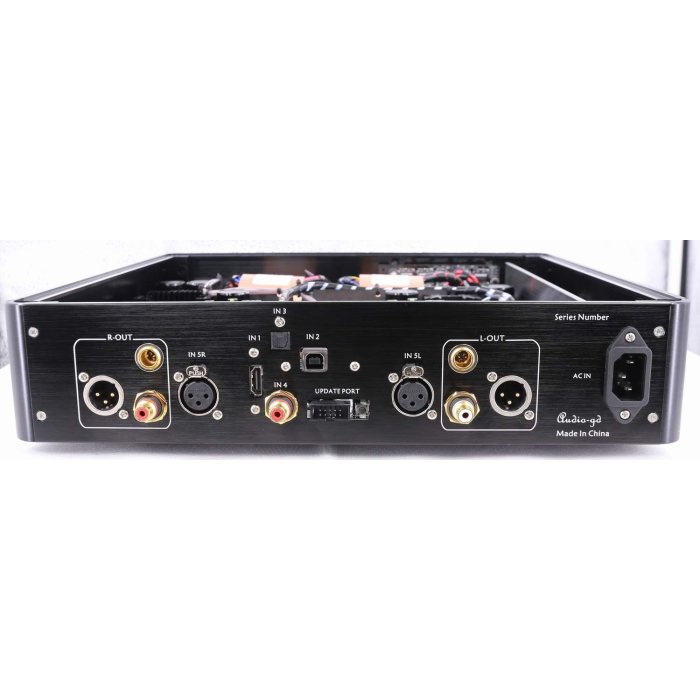

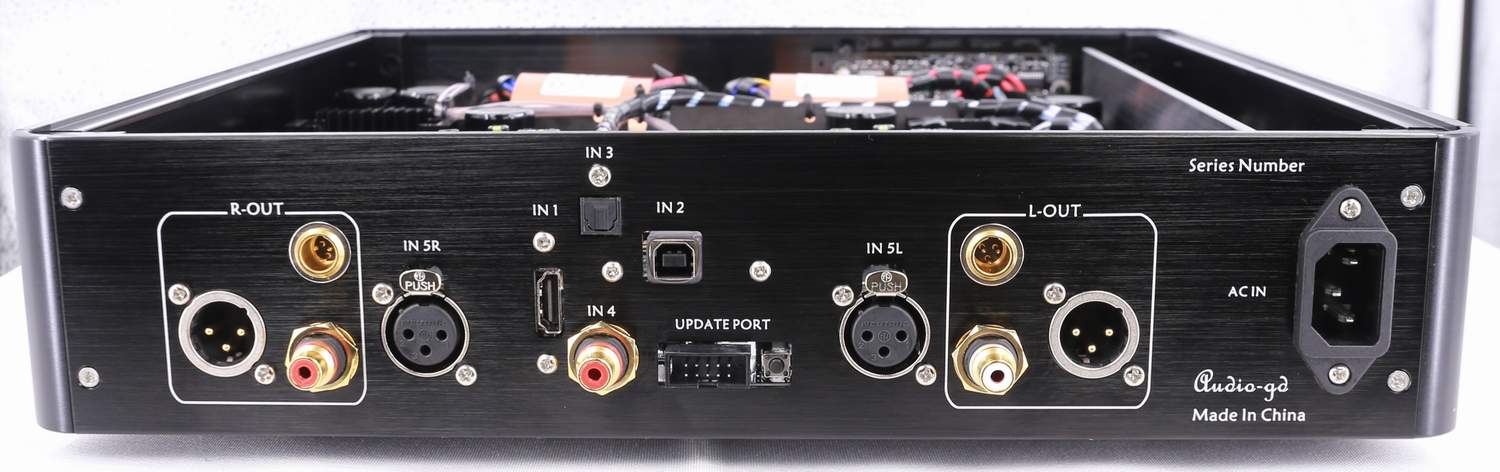

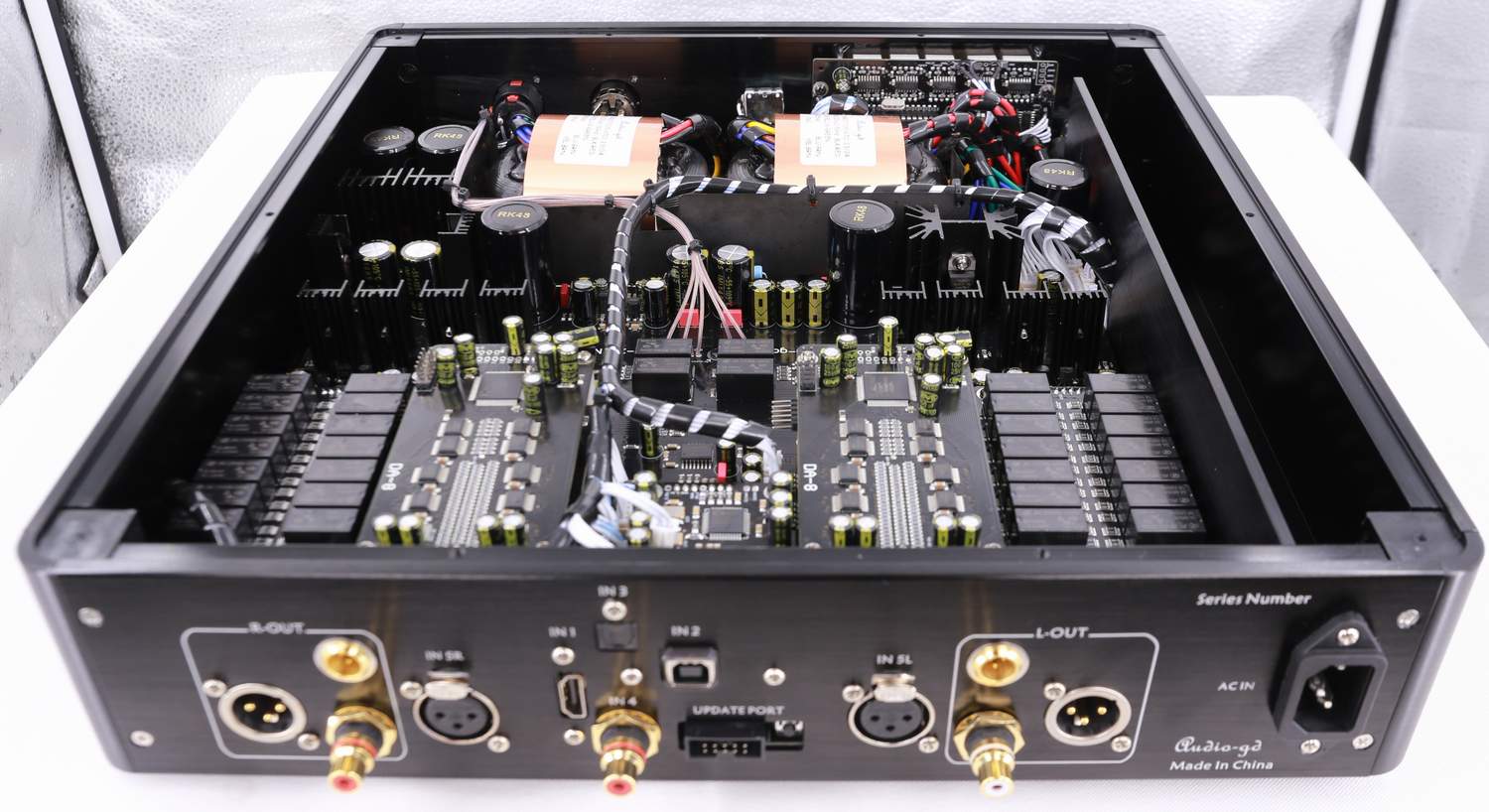

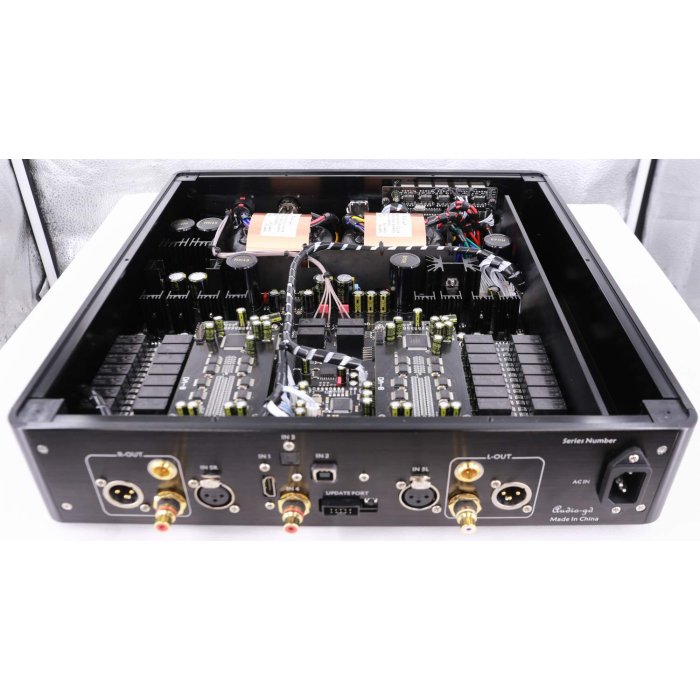

W nowej wersji urządzenia R-28, na panelu tylnym obudowy oprócz gniazd wejściowych i wyjściowych umieszczono też port służący do wgrywania uaktualnień firmaware urządzenia.

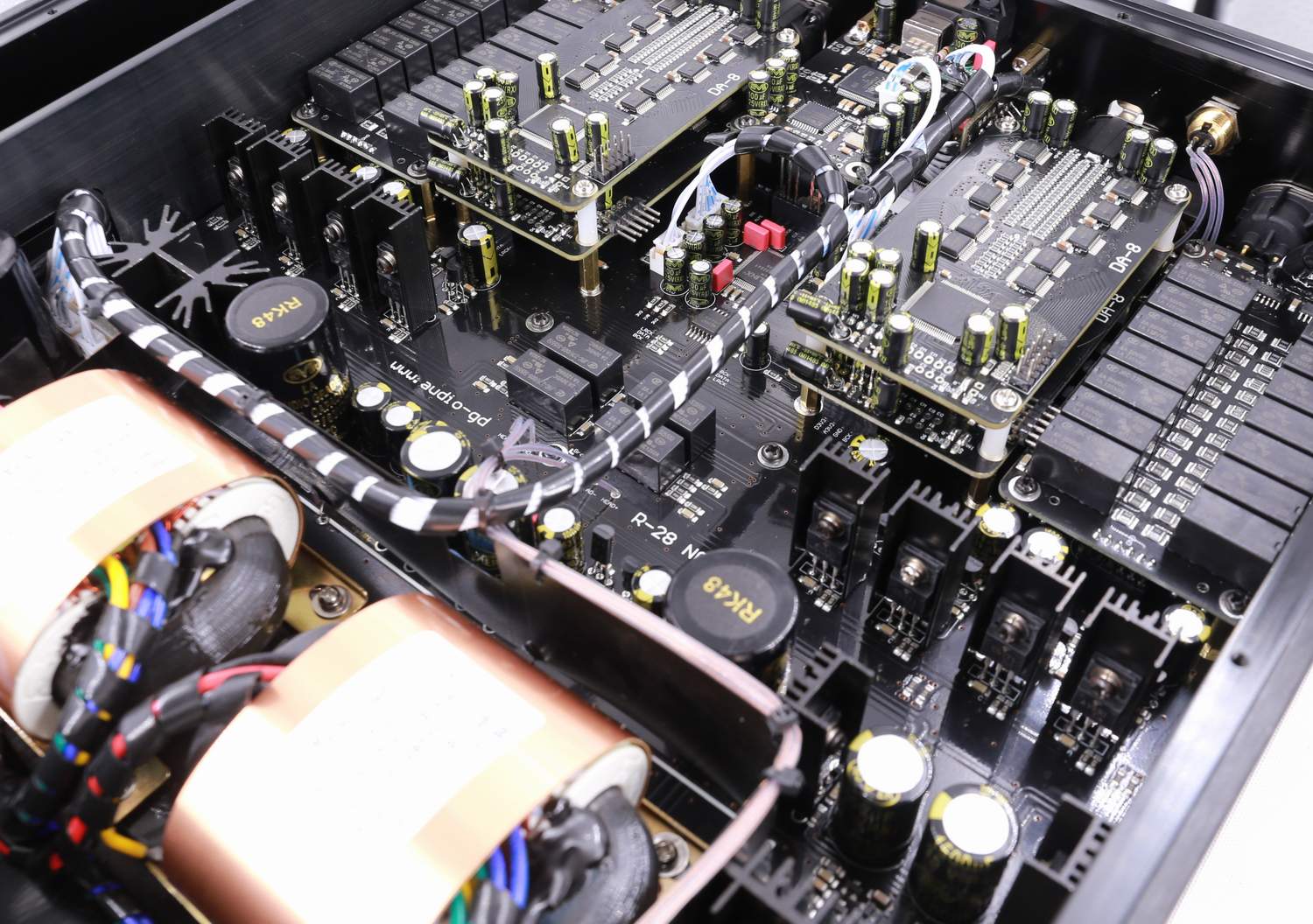

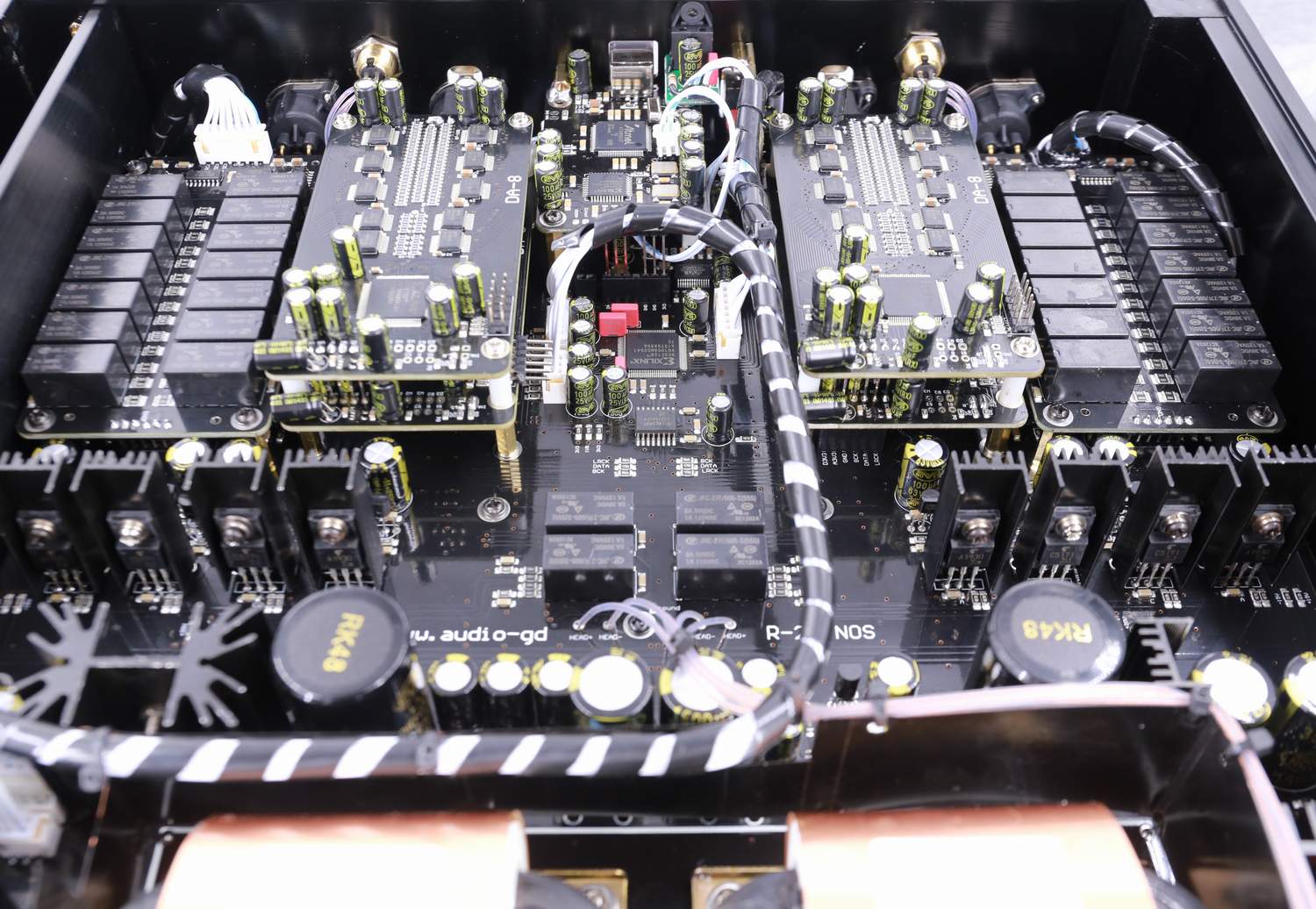

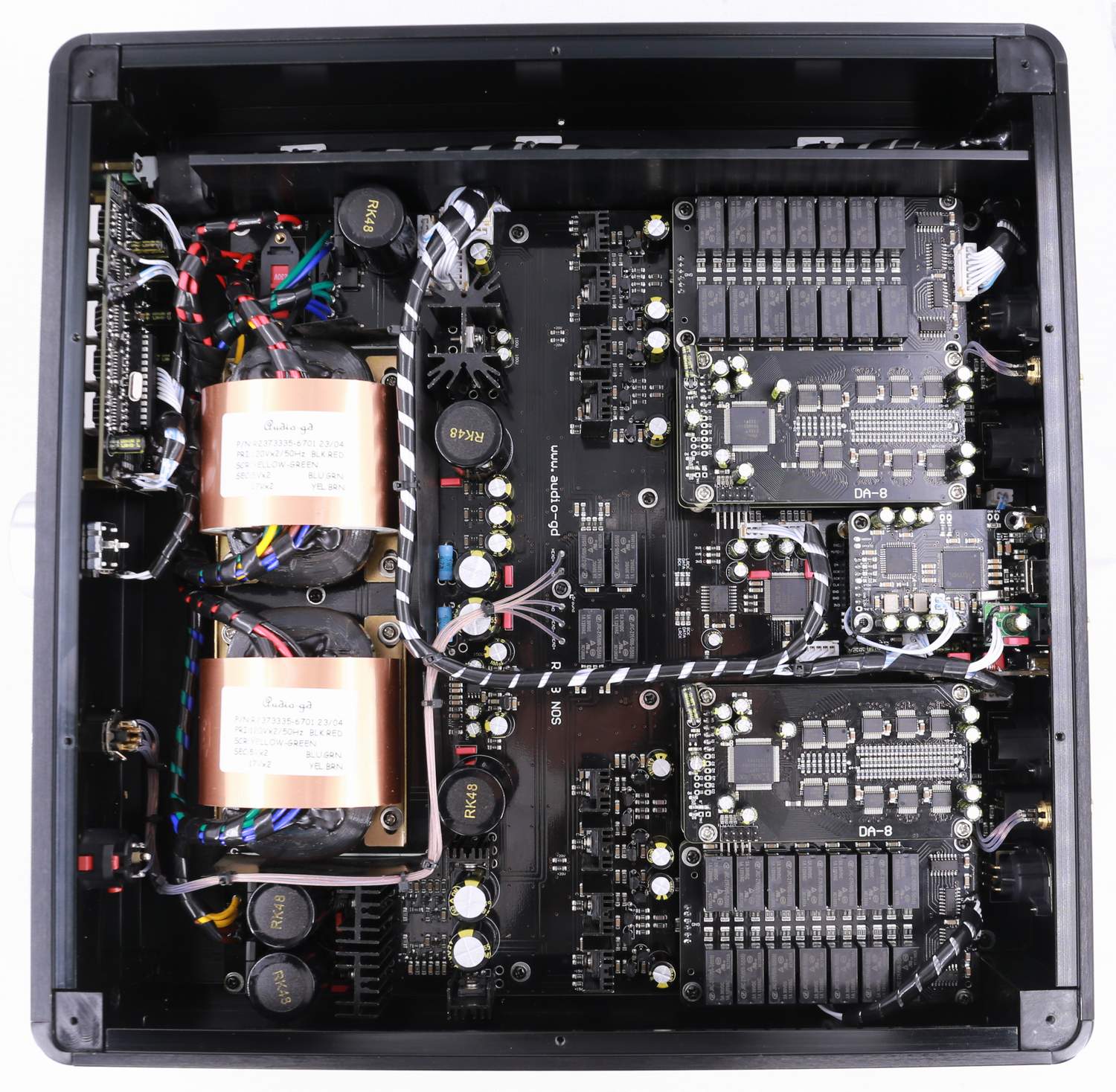

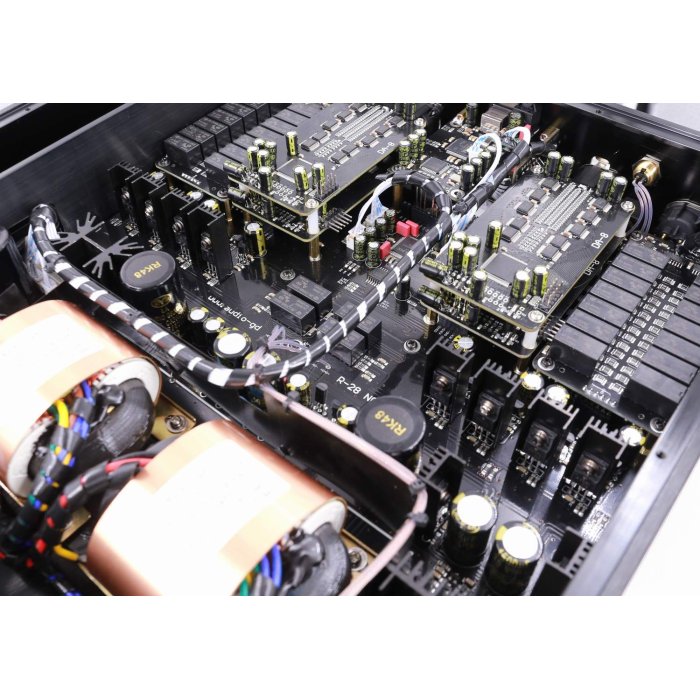

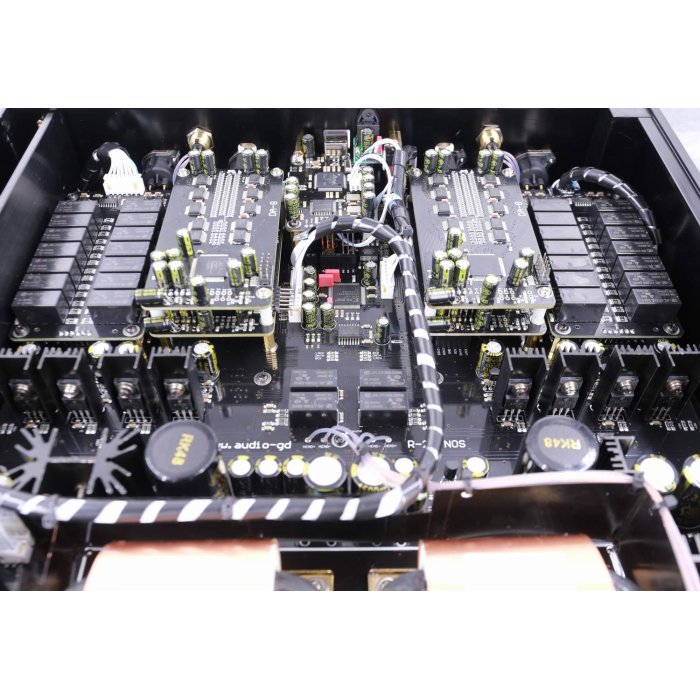

Zarówno w R-28 NOS, jak i jw ego poprzedniku R-28, sekcję przetwornika cyfrowo-analogowego DAC zrealizowano przy pomocy układu "programowalnej matrycy logicznej" FPGA oraz sześciu układów CPLD. Sam dekoder składa się z ośmiu grup modułów R-2R przetworników cyfrowo-analogowych zestawionych razem w zbalansowany dekoder push/pull. Przetwarzanie sygnału DSD zrealizowano w formie 4 grup zbalansowanych, dyskretnych dekoderów. Wejście USB zaimplementowano na układzie Amanero 384, co umożliwia dekodowanie sygnałów z rozdzielczościami PCM 384K i DSD512. Przetworniki R-2R pod kontrolą ultra-fast FPGA, są przedstawicielem wielobitowej konstrukcji D/A. Charakteryzują się czystym dźwiękiem, wysoką dynamiką i bardzo niskim poziomem szumu kwantyzacji.

Tor analogowy

Unikalną cechą wszystkich produktów Audio-GD jest wykorzystanie w budowie części analogowej urządzeń, wzmacniaczy pracujących w domenie prądowej. Analogowy stopień firma Audio-GD opracowała samodzielnie, opierając się na układzie wzmocnienia lustra prądowego. Jednostopniowy wzmacniacz pracujący w domenie prądowej ACSS, zbudowany z elementów dyskretnych, bez kondensatorów sprzęgających w torze audio, charakteryzuje się wysoką szczegółowością jak i niebywale niskimi zniekształceniami. Rozwiązanie ACSS pozwoliło zminimalizować problemy wpływu komponentów elektronicznych na barwę. W torze wzmacniacza nie wykorzystuje się scalonych wzmacniaczy operacyjnych OPA. W tradycyjnych konstrukcjach wykorzystywanych przez większość firm, wzmocnienie jest realizowane w trzech stopniach, co prowadzi do kumulacji zniekształceń i ma wpływ na barwę (diagram poniżej). Priorytetem w konstrukcjach Audio-GD, jest jak najmniejszy wpływ części analogowej urządzenia na dźwięk reprodukowany poprzez przetwornik D/A.
Elementy elektroniczne wykorzystywane do budowy urządzeń są bardzo starannie dobierane spośród najlepszych dostępnych, jak i produkowane specjalnie na zamówienie. Wszystkie połączenia wewnątrz obudowy są realizowane za pomocą kabli z czystej miedzi OCC. Nie jest bez znaczenia ręczny proces składania podzespołów i ich wielokrotne testy na różnych etapach produkcji. Gotowe urządzenie jest wygrzewane, a następnie powtórnie testowane przed wysyłką do klienta. Wszystkie produkty Audio-GD są montowane w obudowach aluminiowych. Zapewnia to doskonałe ekranowanie elementów wewnętrznych. Audio-GD ddaje w Wasze ręce produkt głęboko przemyślany, nowatorski, świetnie wykonany z najlepszych dostępnych elementów.

Specyfikacja:

Odstęp sygnału od szumu (S/N Ratio)
  • >120DB
Impedancja wyjściowa
  • 1 Ω / Headphone output
  • 5 Ω / DAC / Preamp output
Moc wyjściowa
  • 9500mW / 25 Ω
  • 8000mW / 40 Ω
  • 3500mW / 100 Ω
  • 1200mW / 300 Ω
  • 600mW / 600 Ω
Czułość wejścia (minimalna impedancja słuchawek 15 Ω
  • 0.5 Vp-p(75 Ω, Coaxial)
  • 19 dBm (Optical)
Wspierane systemy operacyjne
  • Windows, OSX, Linux, ISO
Pasmo przenoszenia
  • 20Hz - 20KHz (< - 0.5dB)
THD(Whole unit)
  • <0.002% (0DBV output level )
THD (Built in amps)
  • <0.0003%
Przesłuch międzykanałowy
  • < 0.05 dB
Częstotliwość próbkowania
  • USB mode & I2S: 44.1kHz, 48kHz, 88.2kHz, 96kHz, 176.4kHz , 192kHz, 352.8kHz,384kHz
  • Coaxial: 44.1kHz, 48kHz, 88.2kHz, 96kHz, 176.4kHz ,192kHz
  • Optical: 44.1kHz, 48kHz, 88.2kHz, 96kHz
Poziom sygnału wyjściowego
  • Headphone output: 19V RMS (balance)
  • Preamp Variable output: 10V RMS (balance)
  • DAC Variable output: 5 V RMS (balance)
Zasilanie
  • 220-240V AC 50/60 Hz
Moc pobierana
  • 35W
Waga
  • Approximately 8,5KG
Rozmiar
  • W360 X L360 X H85 (mm, pełne aluminium )
Akcesoria
  • kabel zasilający
  • kabel USB

Zasilanie

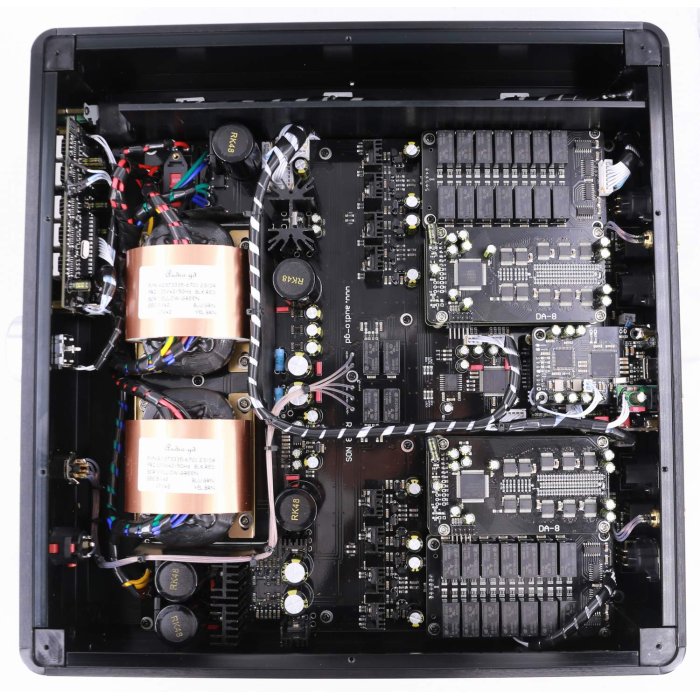

Jednym z kluczowych elementów wysokiej klasy urządzeń audio jest zasilanie. Wszystkie, nawet najtańsze produkty Audio-GD, są wyposażone w wiele dyskretnych, dedykowanych stabilizatorów, zasilających poszczególne moduły składowe urządzeń. W tym celu Audio-GD w swoich produktach stosuje transformatory toroidalne i dyskretne stabilizatory napięcia. Każdy moduł R2R-2 ma dedykowany transformator i sekcje stabilizatorów, osobne dla części cyfrowej i dla każdego kanału części analogowej. Takie rozwiązanie gwarantuje pełną separacje elektryczną modułów. Nie ma niebezpieczeństwa, że prąd zasilania będzie nawet chwilowo niewystarczający, co objawia się w innych urządzeniach słyszalnym ograniczeniem dynamiki, szczególnie w dolnych częstotliwościach pasma odsłuchowego. Zasilacze w R28 NOS są skonstruowane z użyciem dwóch audiofilskich transformatorów toroidalnych.

Najważniejsze cechy:

  • Skonstruowany w oparciu o 8 modułów R-2R pod kontrolą FPGA.
  • 4 wejścia cyfrowe:
    • Optical neutralne wejście w standardzie SPDIF 24bit/192KHz;
    • RCA neutralne wejście w standardzie SPDIF 24bit/192KHz;
    • USB ultra neutralne wejście oparte na Amanero Combo 384 32bit/384KHz;
    • I2S ultra neutralne wejście w 32bitowym standardzie zapewniającym ultra niski jitter 32bit/384KHz;
  • Wejścia analogowe zbalansowane XLR.
  • Wyjścia: zbalansowane XLR, RCA oraz ACSS.
  • Wyjścia słuchawkowe na przednim panelu: jack 6,35 mm oraz XLR4.
  • Układ DAC - NOS,
  • Pamięć ostatnich ustawień parametrów pracy, przywracana przy włączeniu.
  • obsługiwana gęstość zapisu do 32bit/384kHz (USB i I2S).
  • 0,05% tolerancji w systemie regulacji wzmocnienia.

W urządzeniu wbudowane są 4 kanały regulacji wzmocnienia do kontroli balansu. Sterowanie odbywa się za pomocą sygnału cyfrowego, ale zastosowane przekaźniki sterują rezystorami w torze analogowym. Rezystory Vishay lub KOA 0,1% pracują w trybie równoległym, i w tym układzie uzyskują tolerancję 0,05%.

Zastosowane technologie:

  • Konstrukcja dyskretnego modułu analogowego w pełni zbalansowana bez żadnego wzmacniacza operacyjnego w kanałach sygnałowych - ACSS (Audio-gd Current Signal System).
  • Tor audio pozbawiony kondensatorów sprzęgających w module analogowym.
  • Non-feedback.
  • Transformatory modułu zasilania R-core.
  • Aluminiowa obudowa.
  • Montaż przewlekany.
1. Wybór wejścia:

Naciśnij przycisk „INPUT”, aby przełączyć aktywne wejścia.
Wejście 1: HDMI-IIS.
Wejście 2: Wejście USB.
Wejście 3: Wejście optyczne.
Wejście 4: RCA - wejście SPDIF.
Wejście 5: wejście analogowe XLR.

2. Regulacja poziomu sygnału wyjściowego:

Zastosowany został szerokopasmowy system regulacji głośności, bez żadnych przełączników, przekaźników wprowadzających zmiany parametrów znamionowych wzmacniacza. W efekcie zmieniając tryby wzmocnienia, jakość dźwięku pozostaje taka sama. Użytkownik po prostu wybiera odpowiedni tryb regulacji poziomu głośności i nie musi przejmować się szczegółami technicznymi.
H oznacza wysokie, a L niskie wzmocnienie. Niskie wzmocnienie 12dB, pasuje do słuchawek o czułości powyżej 95dB. Wysokie wzmocnienie 22dB, pasuje do słuchawek o czułości poniżej 95dB. Każde słuchawki mogą zostać w pełni wysterowane.
Poniższy wykres pokazuje wzmocnienie w zależności od położenia regulatora.


Przełącznik trybu wyjściowego DAC/PREAMP:

Wyłączony: wyjście XLR/RCA/ACSS urządzemie pracuje wyłącznie jako przetwornik DAC.
Włączony: wyjście XLR/RCA/ACSS - urządzemie działa jako przedwzmacniacz.
Stan tego przełącznika nie wpływa na wyjścia słuchawkowe.

Automatycznie przyciemnianie wyświetlacza:

Wyświetlacz urządzenie może pracować w trybie z automatycznym przyciemnianiem, co wymaga przełączenia za pomocą przycisku "Gain". Wyśwetlone "Y" oznacza autoprzyciemnianie, natomiast "N" wyłączone autoprzyciemnianie.
