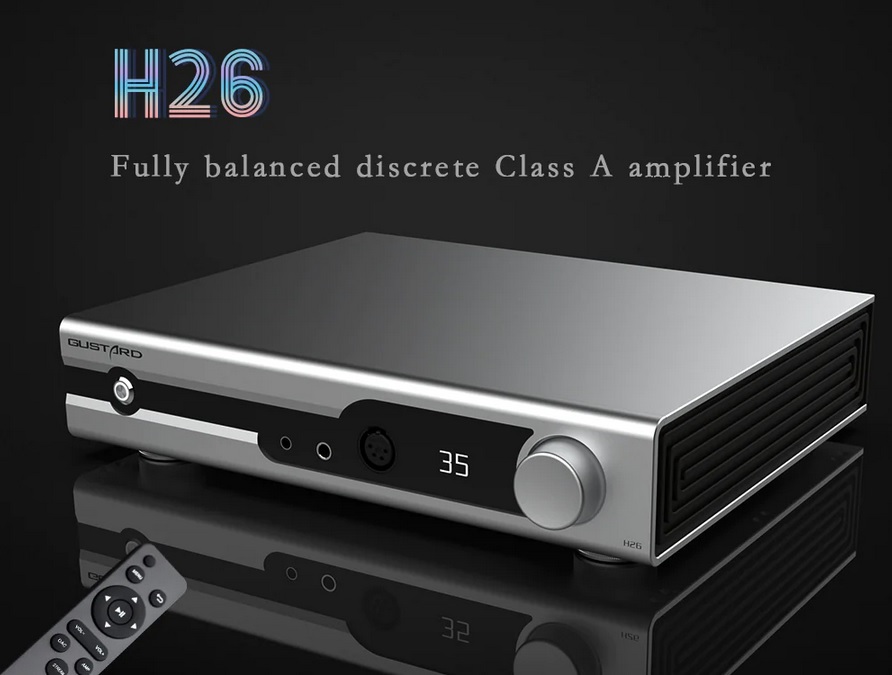

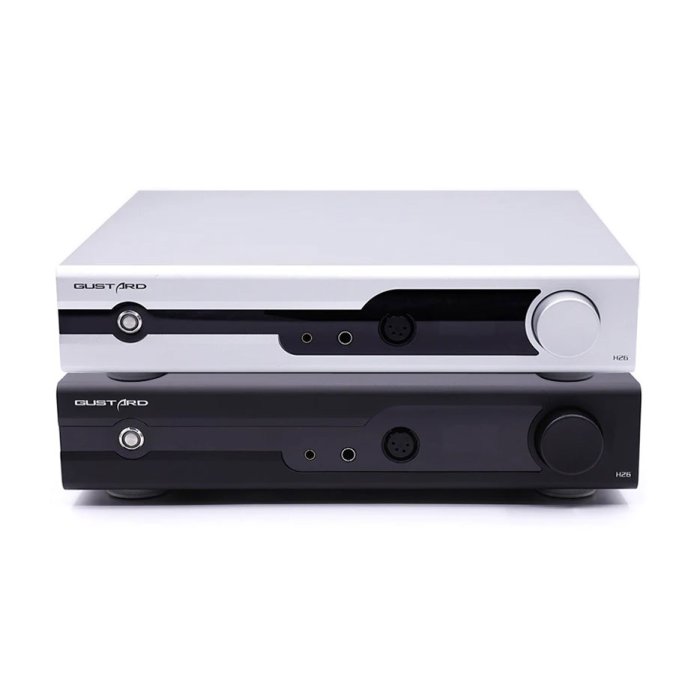

Gustard - H26 - przedwzmacniacz, wzmacniacz słuchawkowy

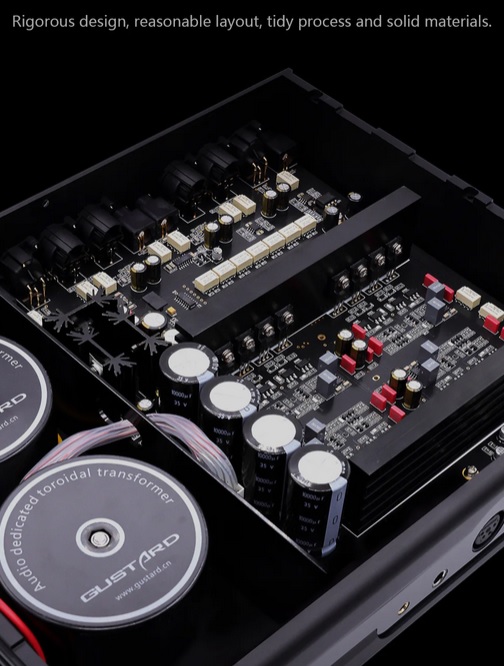

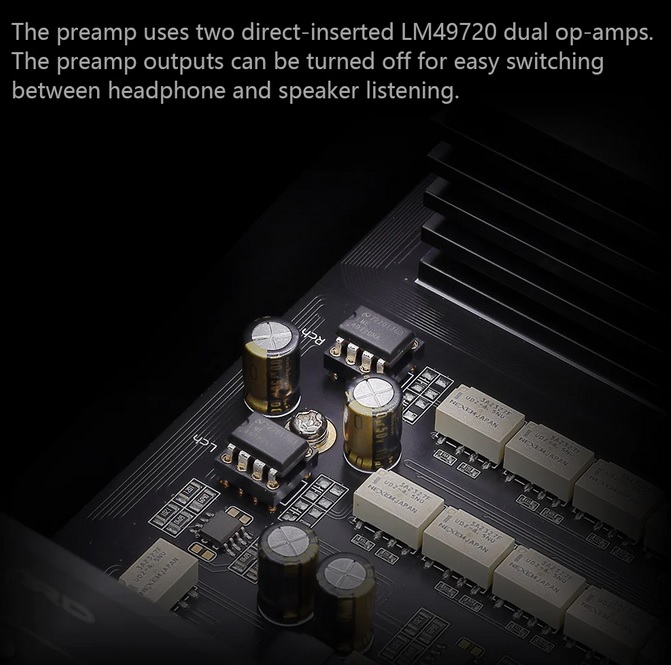

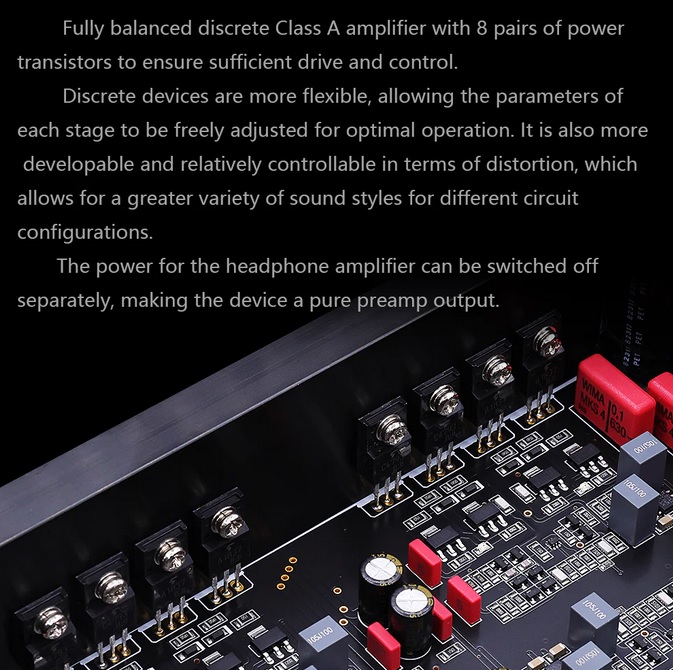

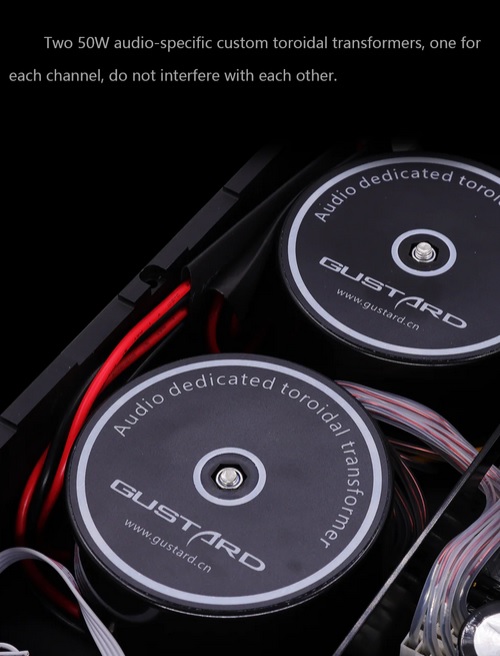

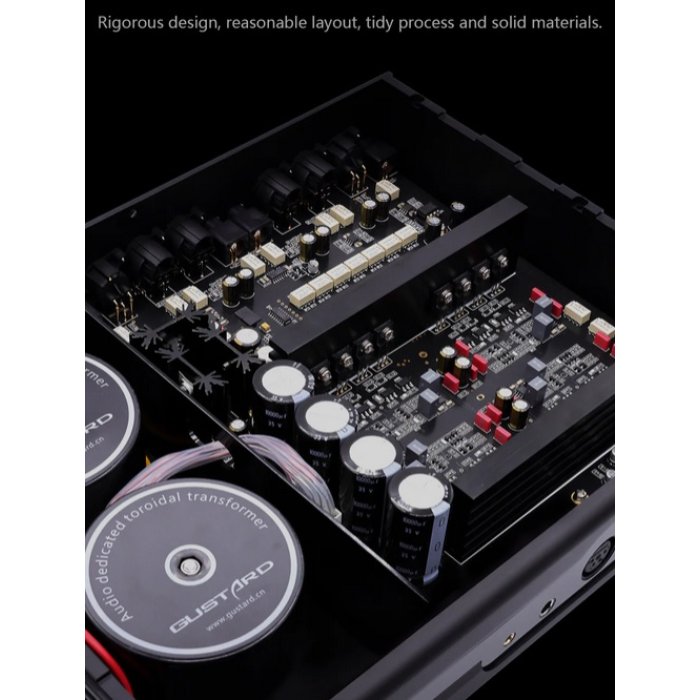

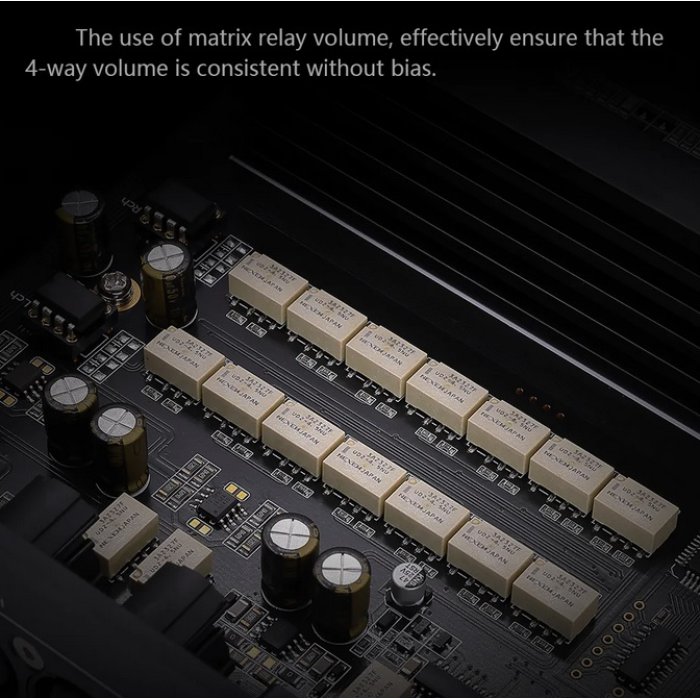

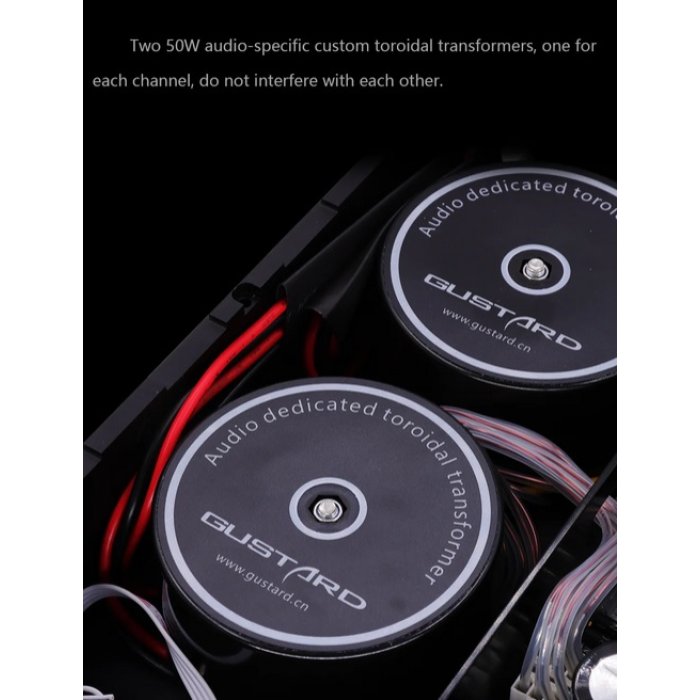

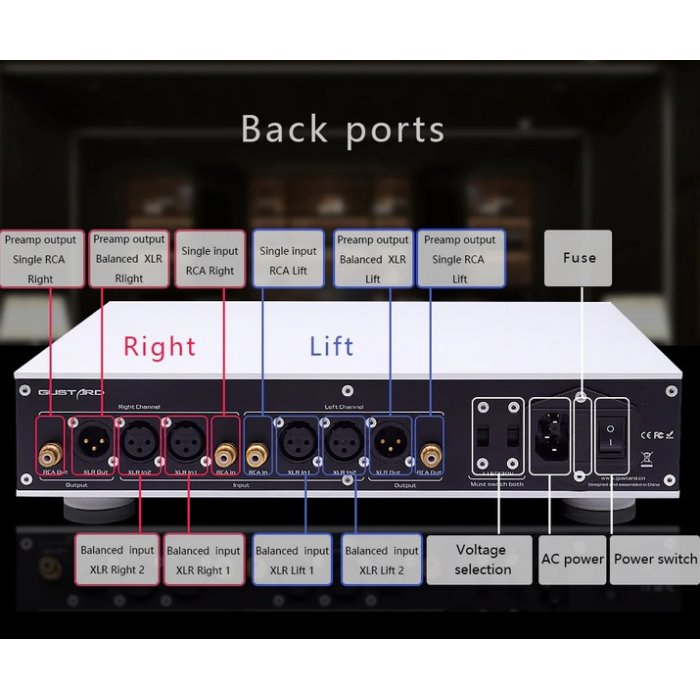

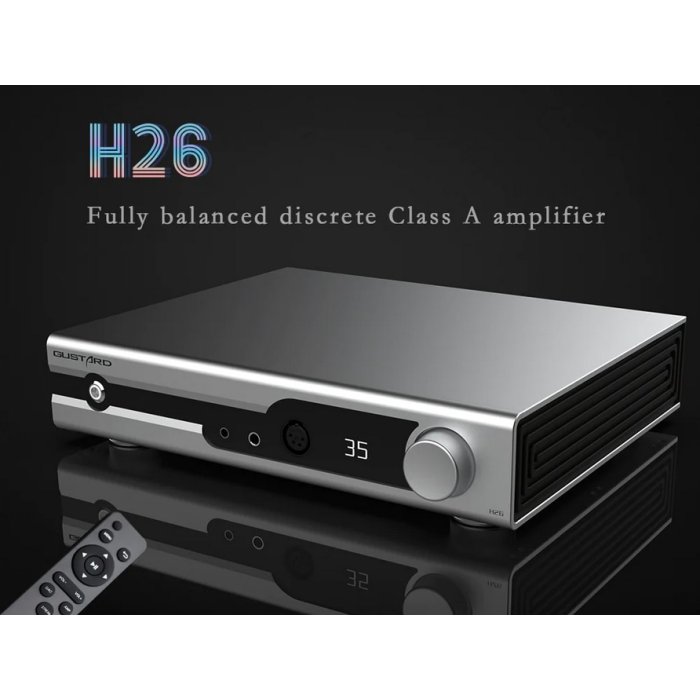

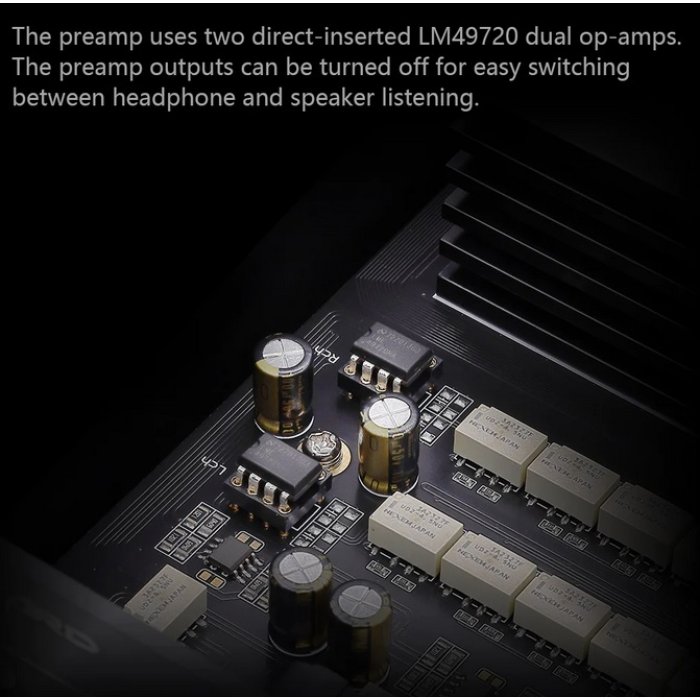

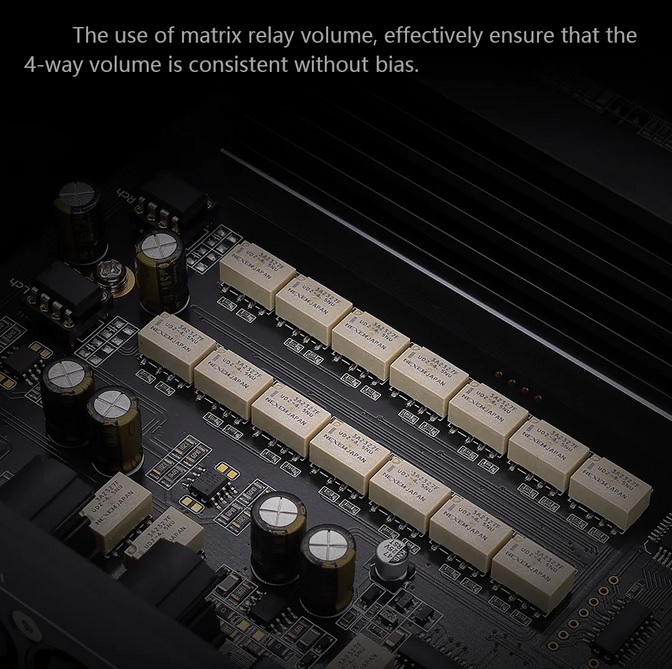

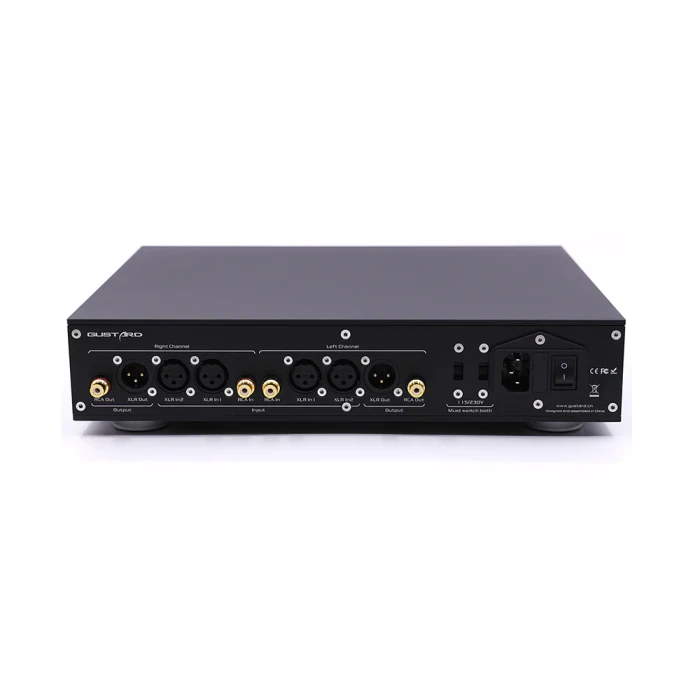

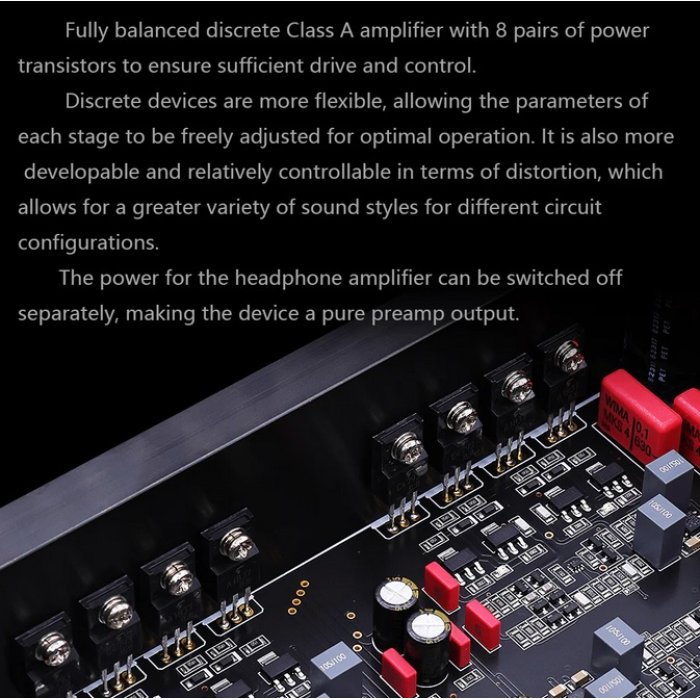

Gustard H26 to przedwzmacniacz klasy A oraz wzmacniacz słuchawkowy. Konstrukcję H26 opracowano przy użyciu elementów dyskretnych z ośmioma parami tranzystorów mocy w stopniu końcowym. Atutem urządzenia jest możliwość odłączenia zasilania od sekcji wzmacniacza słuchawkowego i pozostawienia jedynie pracującej sekcji przedwzmacniacza, w celu ograniczenia w ten sposób zarówno poboru energii, jak i możliwości powstwania zniekształceń. Sekcja przedwmacniacza zbudowana jest z użyciem dwóch dualnych wysokiej klasy wzmacniaczy operacyjnych, natomiast regulację wzmocnienia zbudowano z zastosowaniem matrycy przekaźnikowej. Sekcja zasilania wzmacniacza zbudowana jest na dwóch przewymiarowanych, audiofilskich toroidalnych transformatorów opracowanych w firmie Gustard. Urządzenie wyposażono w dwa w pełni zbalansowane wejścia XLR oraz zbalansowane wyjście XLR, jak również wejście RCA oraz wyjście RCA single-ended. Na panelu przednim znajdują się wyjścia słuchawkowe jack oraz XLR 4. Wyjścia sygnałowe przedwzmacniacza mogą zostać odłączone w celu ułatwienia przełączania między trybami pracy przedwzmacniacza i wzmacniacza słuchawkowego. Zaimplementowano dwa poziomy wzmocnienia i sterowanie pilotem.

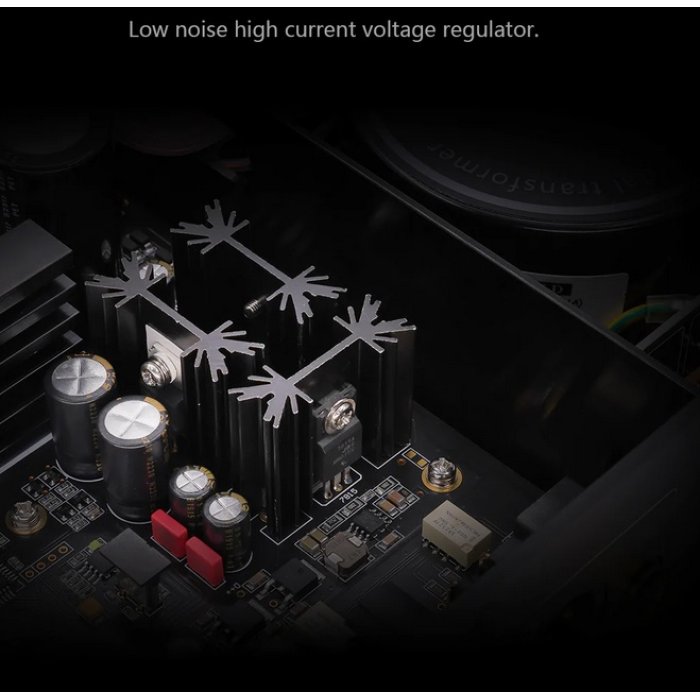

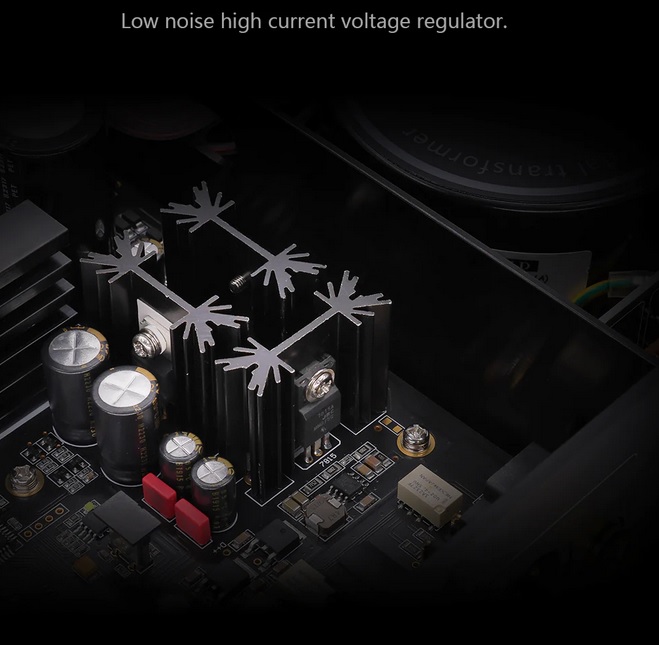

Układ zasilania H26 zbudowano przy użyciu najlepszych audiofilskich elementów i autorskich rozwiązań inżynierów Gustarda.

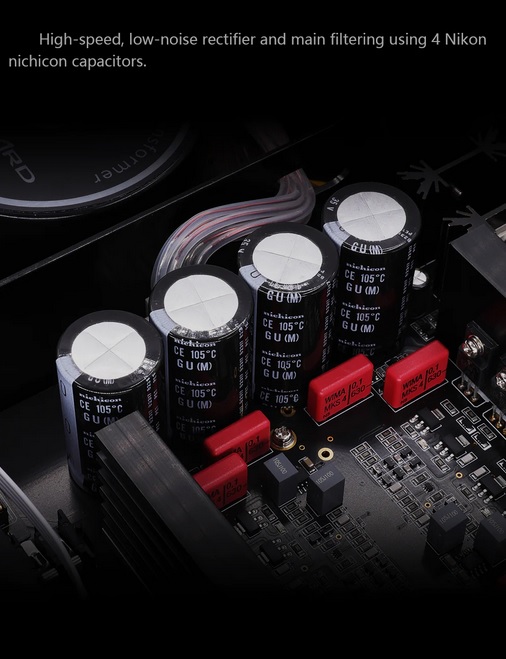

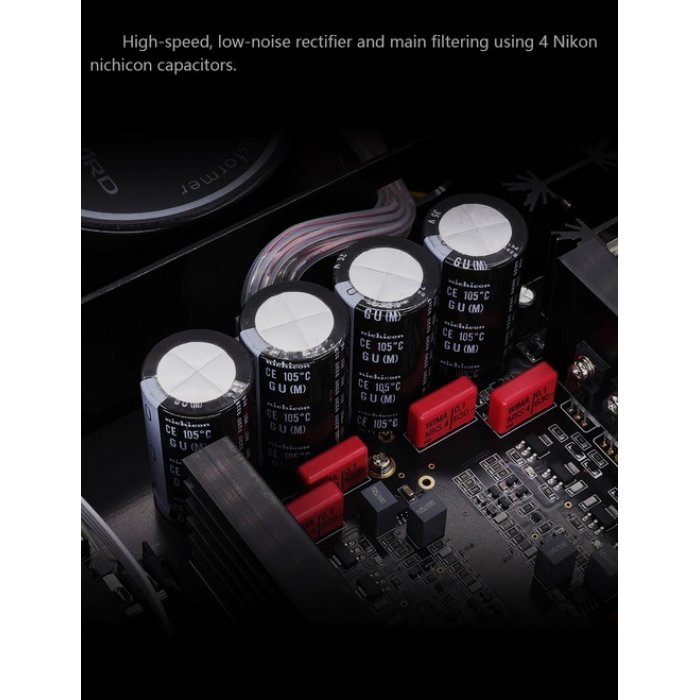

W układach filtrujących zasilacza użyto czterech kondensatorów Nikon nichicon.
Specyfikacja techniczna:

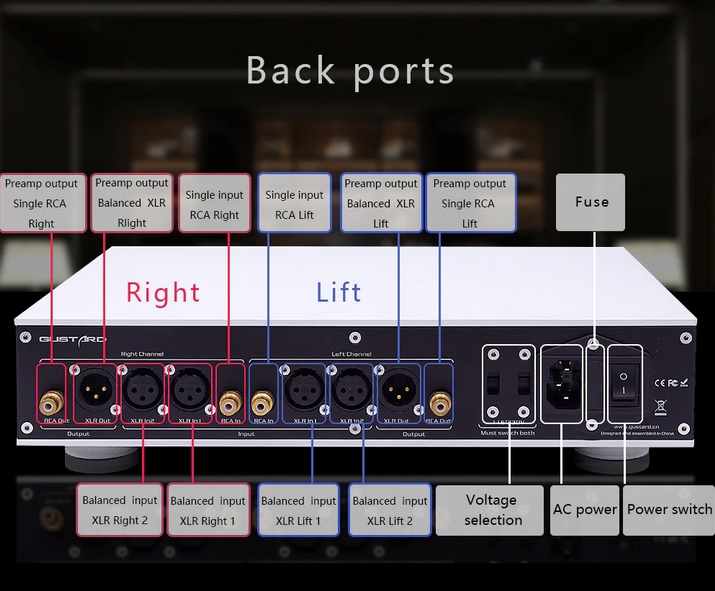

Input:
RCA x1: input sensitivity typical: 2-3Vrms; input impendance 4kΩ
XLR x2: : input sensitivity typical: 4-6Vrms, max 12Vrms ; input impendance 8kΩ
Preamp output:
RCA: 100Ω output impendanceXLR: 100Ω output impendance
Frequency response: 20-80kHz / -0.1dB
Signal-to-noise ratio: > 123dB
Crosstalk: -123dB @ 1kHz
THD+N: <=0.0002%
IMD:≈0.0003%
Headphone amp:
Single-ended output (6,35mm) impendance 0,05Ω
Balanced output XLR (4pin or 4.4) impendance 0,1ΩFrequency response: 20-80kHz / -0.1dB
Signal-to-noise ratio: 20-80kHz / -0.1dBCrosstalk: -120dB @ 1kHz
THD+N: <=0.0005% @ 9700mW into 32Ω load
IMD: <=0.0005% @ 9700mW into 32Ω load
Load Power per channel (moc wyjściowa pojedynczego kanału)
64Ω 7350mW
150Ω 3125mW
300Ω 1576mW
600Ω 788mW
THD+N: <=0.003% @1kHz
IMD:≈0.008% @ Odbfs
RCA: 2.5Vrms (VOLUME FIXED) 100Ω
XLR: 5.0Vrms VOLUME FIXED) 100Ω
XLR pinout: 1-Ground 2-Hot 3-Cold
AC power input 100V/240V manually adjusted
Power Consumption < 30W

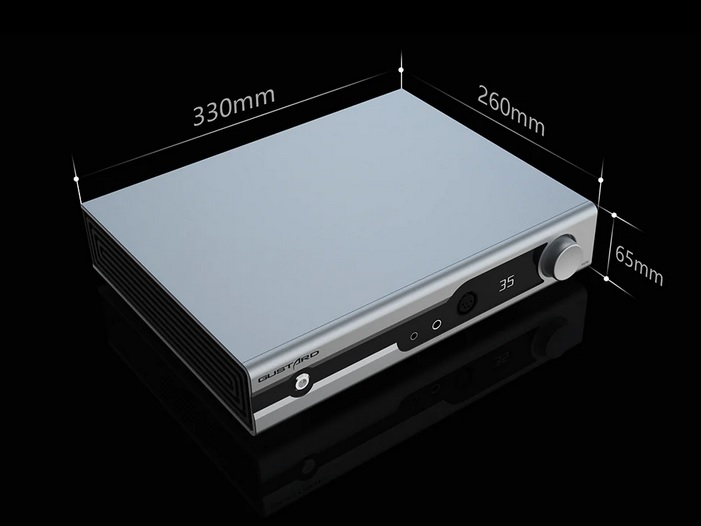

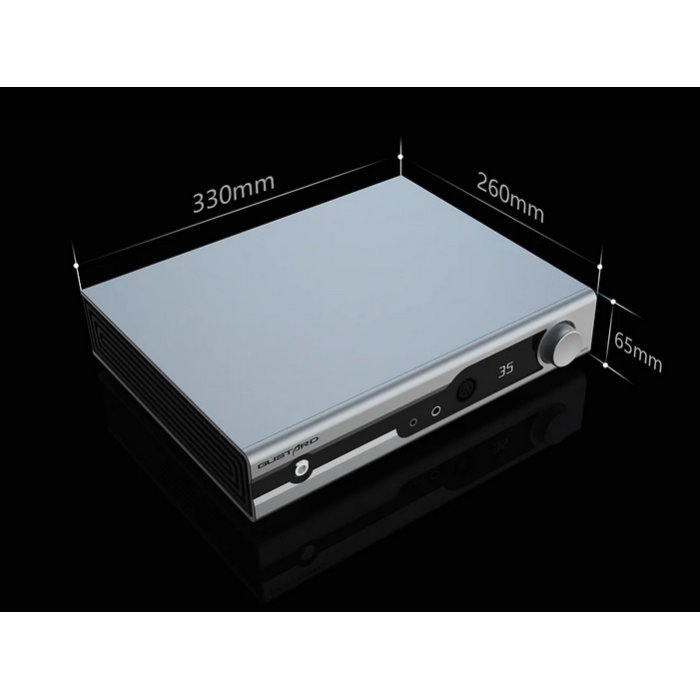

Size: 330mm (Width) * 260mm (Length) * 65mm (Height) (protrusion not included)
Packing size: 420mm (Width) * 360mm (Length) * 175mm (Height);
Weight: 7Kg (with package)

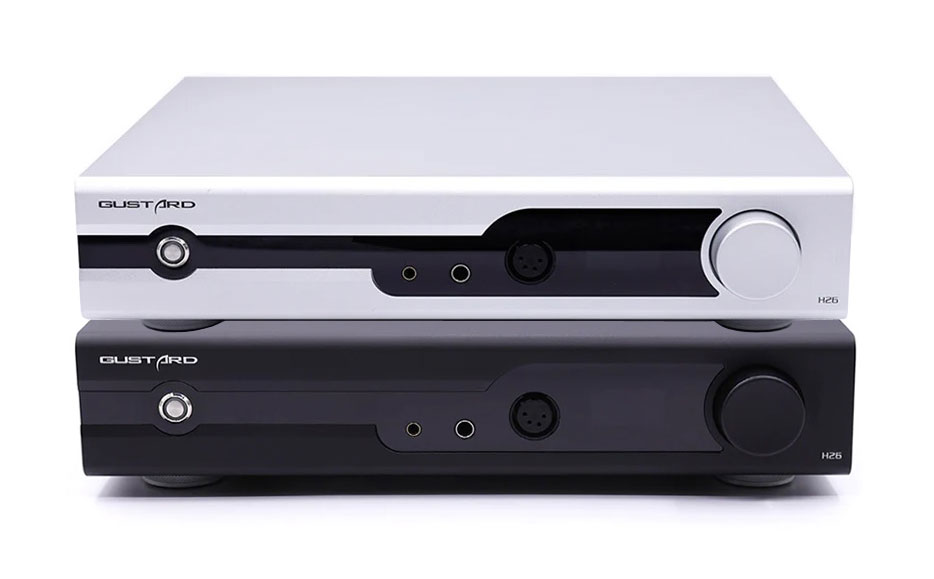

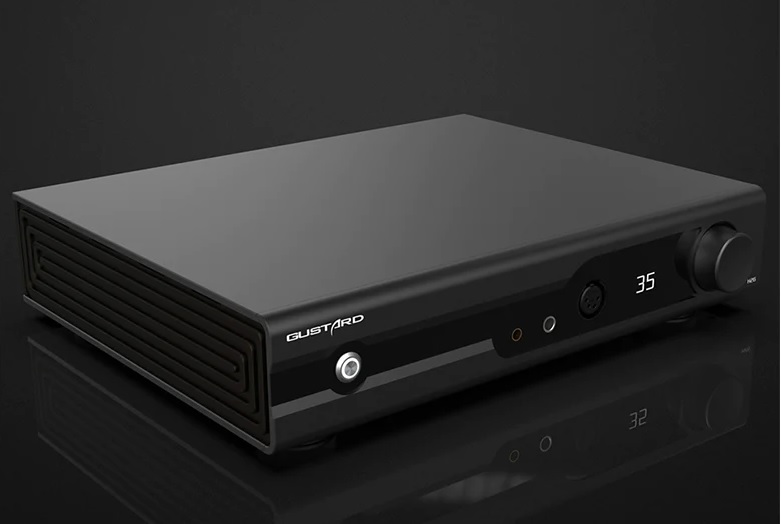

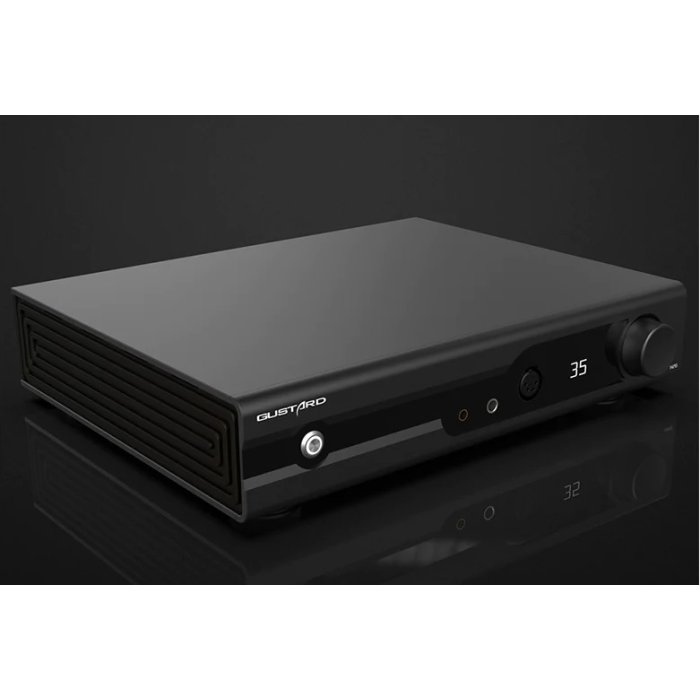

Sandblasted aluminum alloy case: Silver or Black version
