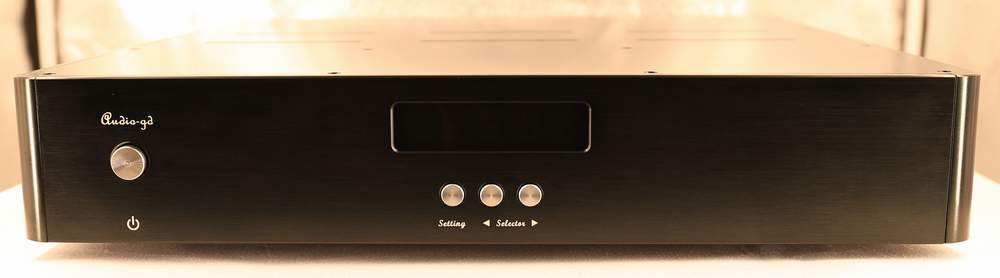

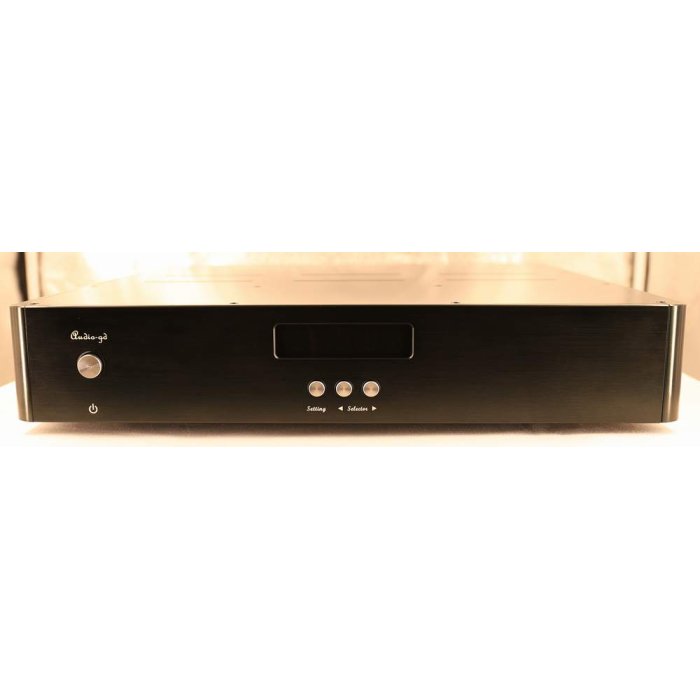

R-8 DAC

Odnośnik do strony produktu na witrynie producenta: AUDIO GD

Przetwornik cyfrowo analogowy R8 to najbardziej zaawansowane urządzenie DAC w ofercie Audio-GD. Układ zbudowano z zastosowaniem koncepcji R-2R zrealizowanej w dużym stopniu z elementów dyskretnych i pozwalającej na uzyskanie bardziej "audiofilskiego" i subtelnego przekazu dźwiękowego niż przetworniki Delta-Sigma zrealizowane w formie kompletnych chipsetów firm ESS Sabre, Asahi Kasei, Cirrus Logic, Wolfson itd. Przetworniki R-2R są dużo mniej podatne na zniekształcenia typu jitter a ich sygnał wejściowy jest bardziej precyzyjny niż przetworniki Delta-Sigma. Wymagają jednak bardzo precyzyjnej implementacji, aby ominąć ograniczenia wynikające z ich większej podatności na zniekształcenia THD oraz wymogu bardzo dużej dokładności drabinek R-2R.

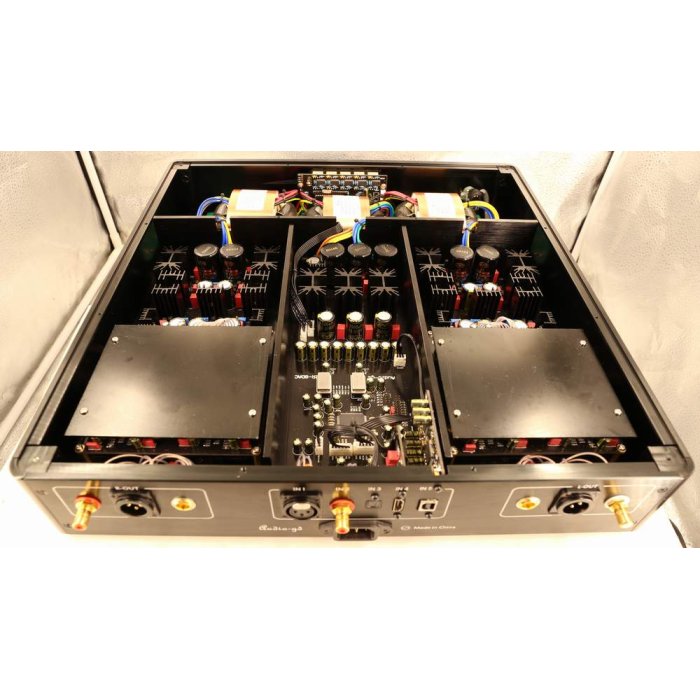

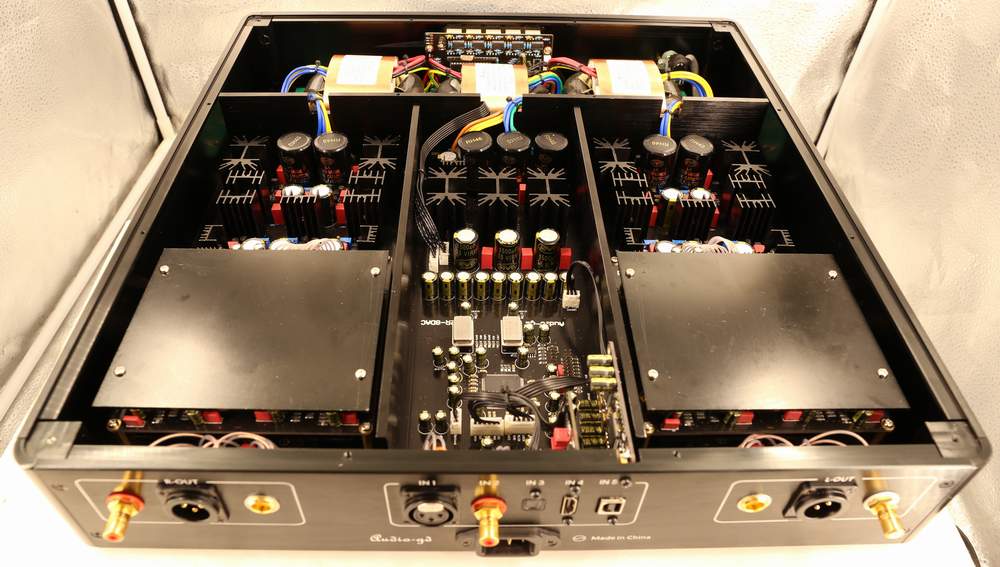

W przetworniku R8 udało się uzyskać wybitny, audiofilski charakter sygnatury dźwiękowej. Wymagało to jednak zaprzęgnięcia wielu złożonych rozwiązań z zakresu techniki cyfrowej takich, jak programowane matryce logiczne FPGA, chipsety CPLD, specjalne, bardzo precyzyjne układy taktowania (90/98 MHz Accusilicon 318B femtosecond) oraz dużo autorskich rozwiązań takich jak "lustro prądowe", oprograowanie wbudowanego układu DSP, specjalnych dedykowanych ukłądów zasilania i odpowiedniej konstrukcji fizycznej urządzenia gwarantującej ekranowanie części cyfrowej i analogowej.

Najważniejsze cechy urządzenia DAC R8:

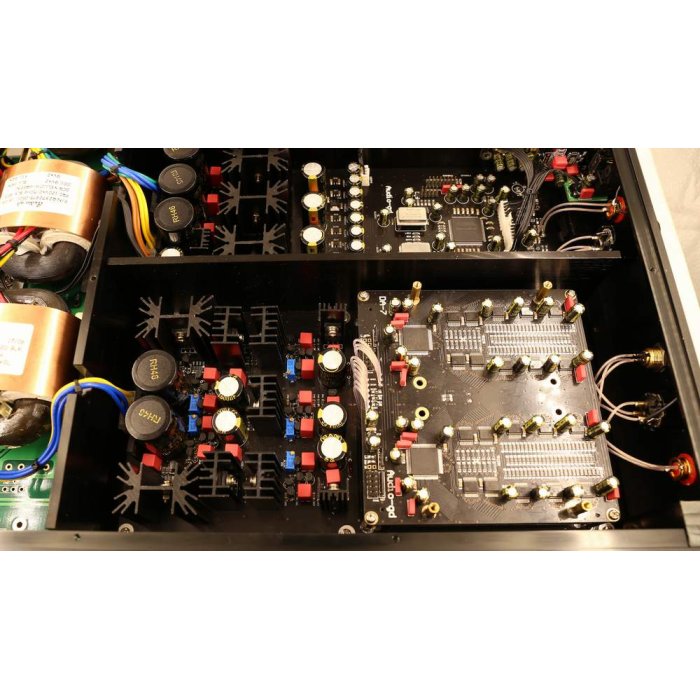

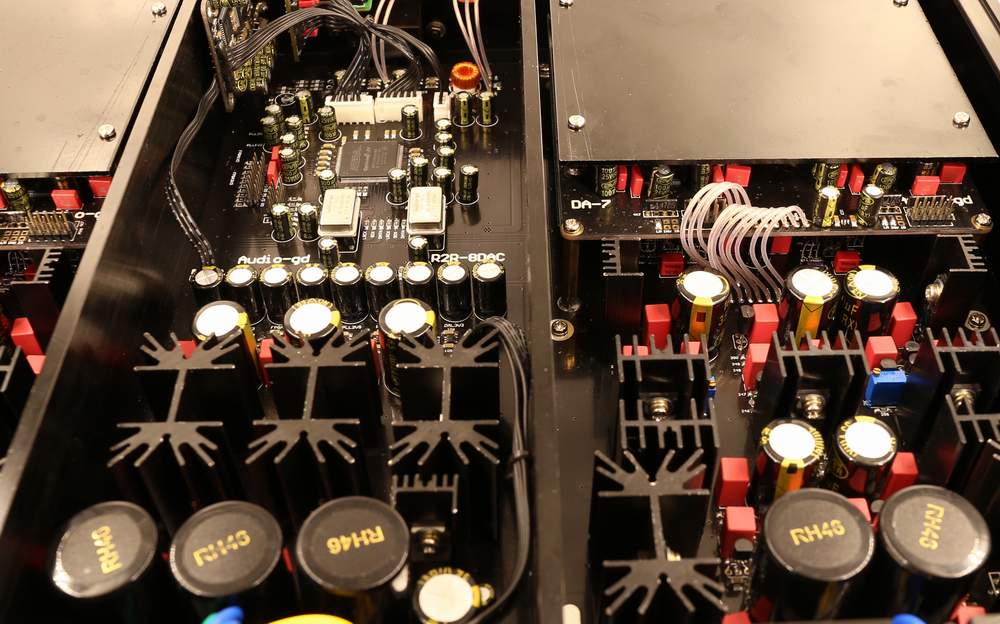

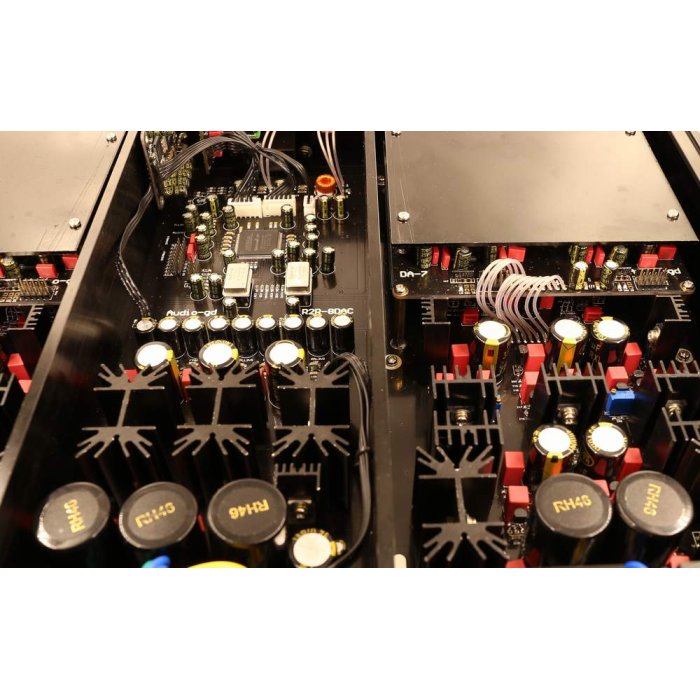

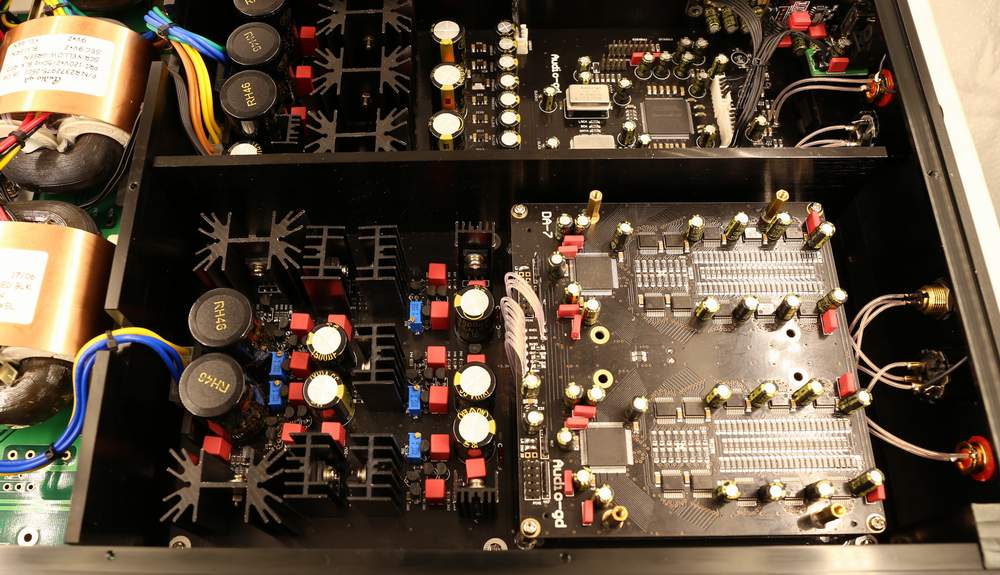

• Osiem grup przetworników cyfrowo analogowych C/A R-2R zbudowanych w pełni z elementów dyskretnych (drabinki rezystorowe) zestawionych razem w zbalansowaną konstrukcję przetwornika push-pull.
• Cztery grupy zbalansowanych dekoderów DSD z elementów dyskretnych.
• W pełni dyskretna i zbalansowana konstrukcja z zastosowaniem koncepcji "lustra prądowego"
• Taktowanie układów cyfrowych zrealizowane z pomocą dwóch ultradokładnych zegarów 318B femtosecond clocks 90/98 MHz bez zastosowania degradującej dźwięk pętli synchronizacji fazowej PLL.
• Układ Amanero 384 32bit/PCM384K/DSD512.

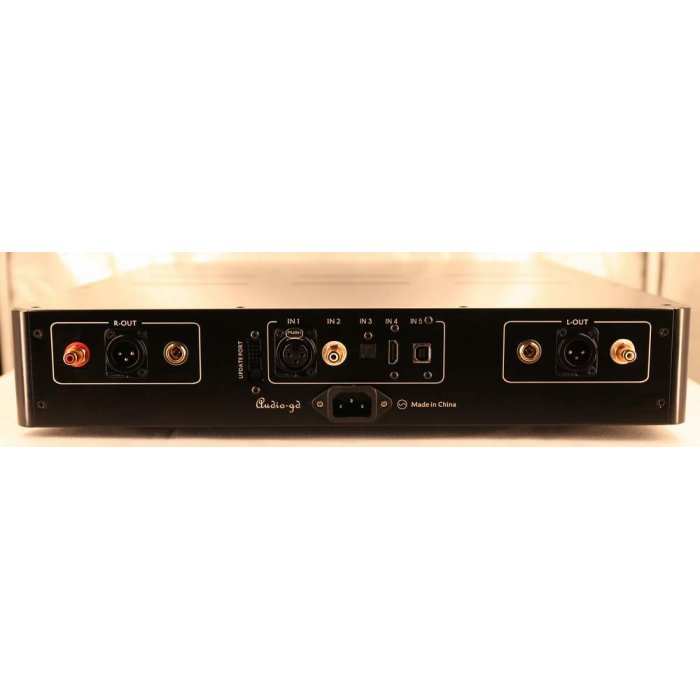

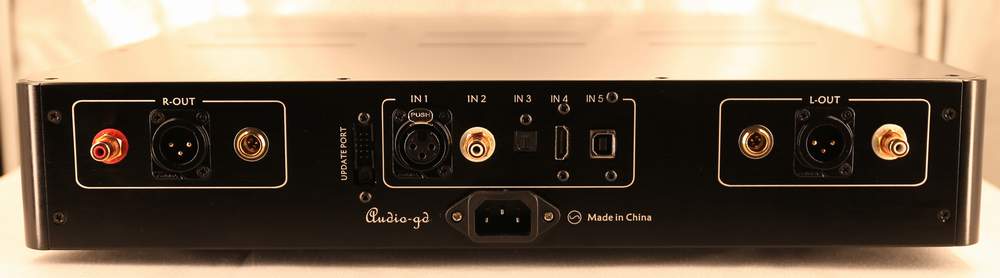

• Galwaniczna izolacja wejść HDMI i USB.
• Zaawansowane obwody cyfrowe urządzenia zbudowano z zastosowaniem matrycy FPGA oraz pięciu programowalnych chipsetów CPLD.
• Możliwość upgadu firmwaru urządzenia do najnowszej wersji gwarantujących najwyższą jakość dźwięku.
• Możliwość programowania parametrów urządzenia bez otwierania obudowy i "przestawiania zworek". (update port i/lub sterowanie przyciskami dostępne na obudowie).

Audio GD

Unikalną cechą wszystkich produktów Audio-GD jest wykorzystanie w budowie części analogowej urządzeń, wzmacniaczy pracujących w domenie prądowej. Analogowy stopień firma Audio-GD opracowała samodzielnie, opierając się na układzie wzmocnienia lustra prądowego. Jednostopniowy wzmacniacz pracujący w domenie prądowej ACSS, zbudowany z elementów dyskretnych, bez kondensatorów sprzęgających w torze audio, charakteryzuje się wysoką szczegółowością jak i niebywale niskimi zniekształceniami. Rozwiązanie ACSS pozwoliło zminimalizować problemy wpływu komponentów elektronicznych na barwę. W torze wzmacniacza nie wykorzystuje się scalonych wzmacniaczy operacyjnych OPA. W tradycyjnych konstrukcjach wykorzystywanych przez większość firm, wzmocnienie jest realizowane w trzech stopniach, co prowadzi do kumulacji zniekształceń i ma wpływ na barwę. Priorytetem w konstrukcjach Audio-GD, jest jak najmniejszy wpływ części analogowej urządzenia na dźwięk reprodukowany poprzez przetwornik D/A. Elementy elektroniczne wykorzystywane do budowy urządzeń są bardzo starannie dobierane spośród najlepszych dostępnych, jak i produkowane specjalnie na zamówienie. Wszystkie połączenia wewnątrz obudowy są realizowane za pomocą kabli z czystej miedzi OCC. Nie jest bez znaczenia ręczny proces składania podzespołów i ich wielokrotne testy na różnych etapach produkcji. Gotowe urządzenie jest wygrzewane, a następnie powtórnie testowane przed wysyłką do klienta.

Parametry

Dynamika (S/N Ratio)	>120DB
Impedancja wyjściowa	<5 Ω (XLR ,RCA)
Poziom sygnału wyjściowego	2.5V (RCA) 5V (XLR) 2+2MA (ACSS)
Czułość wejściowa	0.5 Vp-p ( 75 Ohms, Coaxial ) 19 dBm (Optical) USB1.0 - USB3.0 RJ45 /HDMI : 3.3V
Pasmo przenoszenia	20Hz - 20KHz
THD (zniekształcenia nieliniowe)	<0.01%
wejście USB audio	sterowniki do systemów Windows, OSX, Linux, ISO
Rozdzielczość sygnału wejściowego (sampling)	USB & IIS : 44.1kHz - 384kHz /32Bit DSD64-512  Coaxial mode: 44.1kHz - 192kHz Optical mode: 44.1kHz - 96kHz
Pobór mocy	40W
Waga	12kg ( z opakowaniem)
Wymiary	W430 X L445 X H80
Akcesoria	Kabel zasilający, kabel USB
