Przedwzmacniacz gramofonowy MM/MC
Wejście: 1x RCA
Wyjście: 1x RCA
Lampy: 2x 6N1P-EV, 2x 6n2p-EV
Pełna regulacja: typ wkładki, wzmocnienie, impedancja, pojemność
LAB12 Melto1 to lampowy przedwzmacniacz gramofonowy przeznaczony do współpracy z wkładkami MM (Moving Magnet) oraz MC (Moving Coil). Urządzenie łączy klasyczny lampowy tor wzmacniający, rozbudowane możliwości dopasowania parametrów wejściowych oraz rozwiązania konstrukcyjne opracowane przez grecką firmę LAB12.
W przeciwieństwie do wielu przedwzmacniaczy gramofonowych o stałych parametrach wejściowych, Melto1 pozwala na regulację zarówno impedancji, jak i pojemności obciążenia wkładki. Dzięki temu możliwe jest dopasowanie warunków jej pracy do zaleceń producenta oraz charakterystyki konkretnego systemu analogowego.
Melto1 zaprojektowano jako urządzenie o stosunkowo prostej obsłudze, ale bez rezygnacji z rozwiązań istotnych dla jakości przetwarzania bardzo słabych sygnałów gramofonowych. Zastosowano cztery lampy, niskoszumny stopień wejściowy dla wkładek MC, transformator toroidalny oraz konstrukcję bez globalnego ujemnego sprzężenia zwrotnego.
W LAB12 Melto1 zastosowano cztery podwójne triody: 2 × 6N1P oraz 2 × 6N2P-EV. Lampy odpowiadają za wzmacnianie sygnału oraz jego przetwarzanie w układzie korekcji charakterystyki RIAA.
Konstrukcja wykorzystuje rozwiązania SRSG oraz Fine Symmetry, opracowane przez LAB12. Ich zadaniem jest ograniczenie wzajemnego oddziaływania poszczególnych obwodów, poprawa warunków zasilania oraz zmniejszenie poziomu zakłóceń w czułym torze audio.
Układ wzmacniający nie wykorzystuje globalnego ujemnego sprzężenia zwrotnego. Jest to świadomy wybór konstrukcyjny producenta, wymagający odpowiedniego doboru elementów i punktów pracy lamp, aby uzyskać właściwe parametry wzmocnienia i zniekształceń.
Warto podkreślić, że w przypadku wkładek MM sygnał trafia bezpośrednio do toru lampowego, natomiast dla wkładek MC wykorzystywany jest dodatkowy stopień wejściowy.
LAB12 Melto1 współpracuje zarówno z wkładkami MM, jak i MC. Wyboru rodzaju wkładki dokonuje się za pomocą przełączników DIP umieszczonych na tylnym panelu urządzenia.
Dla wkładek MM przedwzmacniacz oferuje wzmocnienie 41 dB. Jest to poziom odpowiedni dla wielu typowych wkładek magnetycznych generujących sygnał o napięciu kilku miliwoltów.
W przypadku wkładek MC o niskim napięciu wyjściowym wykorzystywany jest dodatkowy, niskoszumny tranzystorowy stopień wejściowy, zapewniający odpowiednie wzmocnienie sygnału przed skierowaniem go do dalszego toru lampowego.
Całkowite wzmocnienie w trybie MC wynosi 66 dB. Po wybraniu trybu MM dodatkowy stopień tranzystorowy zostaje całkowicie pominięty.
Jest to istotna różnica w stosunku do droższego Melto2, w którym dla wkładek MC zastosowano pasywne transformatory Step-Up renomowanej firmy Lundahl.
Jedną z najważniejszych zalet Melto1 jest możliwość regulacji impedancji wejściowej w zakresie od 32 Ω do 100 kΩ.
Odpowiednie obciążenie wkładki gramofonowej ma znaczenie dla jej charakterystyki częstotliwościowej oraz warunków pracy układu.
W przypadku wkładek MM standardową wartością impedancji wejściowej jest 47 kΩ, jednak Melto1 pozwala również eksperymentować z innymi wartościami obciążenia.
Ma to znaczenie dla użytkowników, którzy chcą precyzyjniej dopasować charakterystykę współpracy wkładki z przedwzmacniaczem.
W przypadku wkładek MC dostępne są odpowiednio niższe wartości impedancji, umożliwiające dopasowanie obciążenia do parametrów elektrycznych konkretnego modelu.
Poszczególne wartości wybierane są za pomocą przełączników DIP. Ustawienia należy wykonywać przy wyłączonym urządzeniu, zachowując identyczną konfigurację dla lewego i prawego kanału.
W przypadku wkładek MM szczególne znaczenie ma pojemność obciążenia. Wraz z indukcyjnością cewek wkładki tworzy ona układ rezonansowy, który może wpływać na charakterystykę odtwarzania wysokich częstotliwości.
LAB12 Melto1 umożliwia wybór pojemności wejściowej 0, 100, 200 lub 300 pF.
Dzięki temu możliwe jest dopasowanie ustawień do wymagań różnych wkładek MM, takich jak modele Ortofon, Audio-Technica, Nagaoka czy Goldring.
Należy pamiętać, że całkowita pojemność obciążenia wkładki obejmuje nie tylko pojemność wejściową przedwzmacniacza, ale również przewodów łączących gramofon z przedwzmacniaczem.
Właściwe ustawienie powinno zatem uwzględniać zarówno zalecenia producenta wkładki, jak i parametry okablowania. Wartość 0 pF oznacza najniższą dostępną nastawę, a nie całkowity brak pojemności w rzeczywistym układzie.
LAB12 Melto1 wykorzystuje standardową charakterystykę korekcji RIAA, stosowaną podczas odtwarzania zdecydowanej większości współczesnych płyt winylowych.
Podczas nacinania płyty sygnał poddawany jest preemfazie, polegającej na zmniejszeniu poziomu niskich częstotliwości i zwiększeniu poziomu wysokich.
Podczas odtwarzania przedwzmacniacz gramofonowy stosuje odwrotną charakterystykę, przywracając właściwe proporcje częstotliwościowe sygnału.
W Melto1 zastosowano stałą korekcję RIAA. W przeciwieństwie do Melto2 nie ma możliwości wyboru alternatywnych charakterystyk Decca i Columbia.
Dla użytkowników odtwarzających przede wszystkim płyty nagrane zgodnie ze standardem RIAA brak dodatkowych charakterystyk nie stanowi praktycznego ograniczenia.
Sygnał generowany przez wkładkę gramofonową jest bardzo słaby, dlatego przedwzmacniacz phono jest szczególnie wrażliwy na przydźwięk sieciowy i zakłócenia elektromagnetyczne.
W Melto1 zastosowano toroidalny transformator zasilający oraz odpowiednio zaprojektowany układ prowadzenia masy.
Rozwiązania LAB12 SRSG i Fine Symmetry mają ograniczać wzajemne oddziaływanie obwodów zasilających i sygnałowych.
Konstrukcja została opracowana z uwzględnieniem wymagań niskoszumnych stopni wzmacniających, które muszą przetwarzać sygnały o poziomie pojedynczych miliwoltów, a w przypadku wkładek MC nawet ich ułamków.

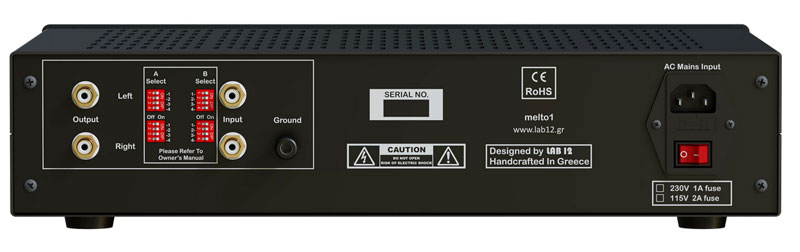

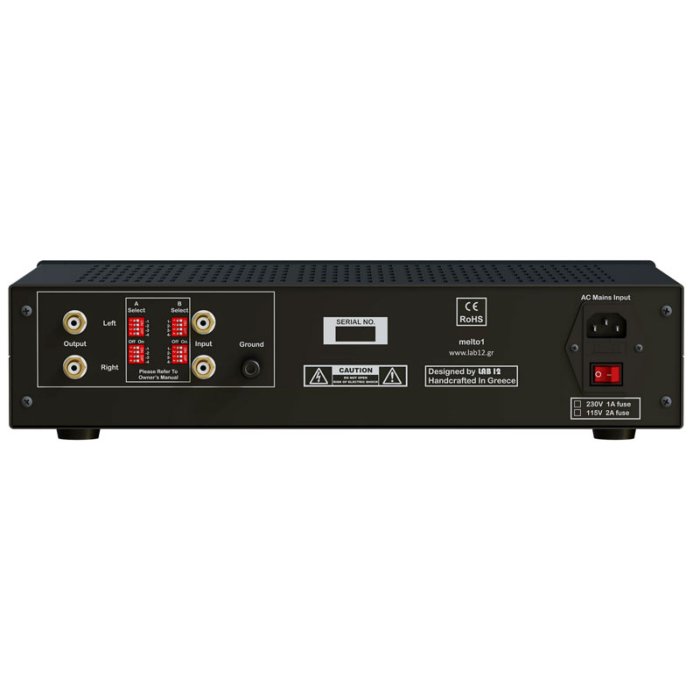

LAB12 Melto1 wyposażono w jedno stereofoniczne wejście RCA przeznaczone do podłączenia gramofonu oraz jedno stereofoniczne wyjście RCA, którym sygnał przekazywany jest do wzmacniacza zintegrowanego lub przedwzmacniacza liniowego.
Na tylnym panelu znajduje się również zacisk uziemienia GND, umożliwiający podłączenie przewodu masy gramofonu lub ramienia.
Obok gniazd RCA umieszczono dwa zestawy przełączników DIP, pozwalających na niezależną konfigurację parametrów wejściowych obu kanałów.
Przełączniki umożliwiają wybór rodzaju wkładki, impedancji oraz pojemności wejściowej. Oba kanały należy ustawić w identyczny sposób.
Melto1 nie posiada wyświetlacza ani pilota, ponieważ ustawienia przeznaczone są do konfiguracji podczas instalacji urządzenia i wymiany wkładki.
LAB12 Melto1 i Melto2 różnią się nie tylko ceną i wyposażeniem, ale również rozwiązaniami zastosowanymi w torze sygnałowym.
Melto2 wykorzystuje lampy E88CC (6922) i 6N2P-EV, transformatory Lundahl Step-Up dla wkładek MC, trzy niezależnie konfigurowane wejścia, wyjścia RCA i XLR oraz zdalne sterowanie parametrami z poziomu wyświetlacza i pilota.
Oferuje również regulację wzmocnienia MC, charakterystyki korekcji RIAA, Decca i Columbia oraz przełączanie pomiędzy trybem stereo i mono.
Jeżeli jednak korzystamy wyłącznie z wkładek MM, Melto2 może okazać się rozwiązaniem nadmiernie rozbudowanym w stosunku do rzeczywistych potrzeb.
Melto1 oferuje już lampowy tor wzmacniający, regulowaną impedancję wejściową, cztery ustawienia pojemności oraz korekcję RIAA. Są to najważniejsze funkcje potrzebne do prawidłowego dopasowania większości wkładek MM.
W takim zastosowaniu dopłata do Melto2 nie musi przynosić korzyści proporcjonalnych do różnicy w cenie. Znaczna część jego dodatkowych możliwości dotyczy obsługi wkładek MC, kilku gramofonów lub bardziej rozbudowanych systemów analogowych.
Oczywiście Melto2 oferuje również inną konstrukcję lampowego toru sygnałowego, dlatego nie należy zakładać, że oba urządzenia będą brzmiały identycznie przy współpracy z wkładką MM. Ewentualną przewagę brzmieniową warto jednak ocenić podczas bezpośredniego odsłuchu, zamiast utożsamiać ją z samą różnicą w cenie.
Dla użytkownika jednego gramofonu z dobrą wkładką MM Melto1 może być bardziej racjonalnym i ekonomicznie uzasadnionym wyborem. Pozwala przeznaczyć większą część budżetu na samą wkładkę, gramofon lub pozostałe elementy systemu analogowego.

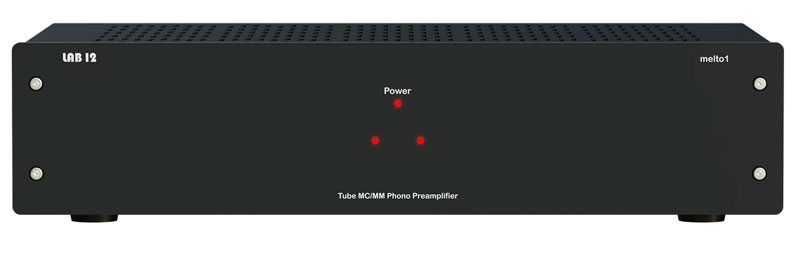

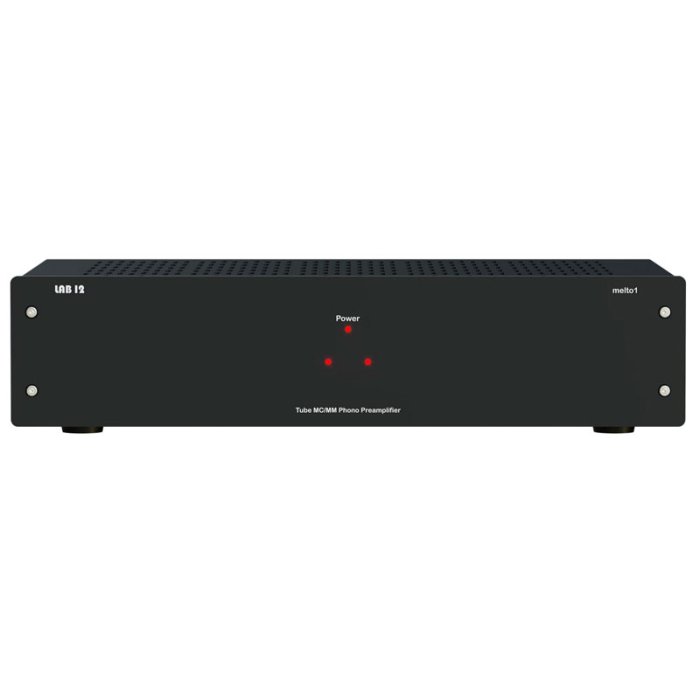

Melto1 utrzymano w charakterystycznej dla LAB12 stylistyce, z minimalistycznym aluminiowym panelem przednim o grubości 5 mm.
Trzy diody LED informują o stanie pracy urządzenia. Wszystkie złącza i elementy konfiguracyjne znajdują się na tylnym panelu.
Urządzenie dostępne jest w kolorze Matt Black. Podobnie jak pozostałe komponenty LAB12, Melto1 jest produkowany w Grecji.
| Typ urządzenia | Lampowy przedwzmacniacz gramofonowy MM/MC |
| Obsługiwane wkładki | MM i MC |
| Konstrukcja | Lampowy tor MM, dodatkowy tranzystorowy stopień wejściowy MC |
| Zastosowane lampy | 2 × 6N1P, 2 × 6N2P-EV |
| Wzmocnienie MM | 41 dB |
| Wzmocnienie MC | 66 dB |
| Impedancja wejściowa | Regulowana, 32 Ω – 100 kΩ |
| Pojemność wejściowa | 0 / 100 / 200 / 300 pF |
| Charakterystyka korekcji | RIAA |
| Wejście gramofonowe | 1 × stereo RCA |
| Wyjście analogowe | 1 × stereo RCA |
| Uziemienie gramofonu | Zacisk GND |
| Konfiguracja wejścia | Przełączniki DIP na tylnym panelu |
| Rozwiązania konstrukcyjne | SRSG, Fine Symmetry, brak globalnego sprzężenia zwrotnego |
| Transformator zasilający | Toroidalny |
| Zasilanie | 230 V AC, 50 Hz |
| Maksymalny pobór mocy | 80 VA |
| Panel przedni | Aluminium, grubość 5 mm |
| Wymiary (szer. × wys. × gł.) | 430 × 110 × 290 mm |
| Masa | 6,5 kg |
| Kolor | Matt Black |
| Kraj produkcji | Grecja |
| Gwarancja producenta | 5 lat (lampy: 90 dni) |
