Przedwzmacniacz gramofonowy MM/MC
Wejścia: 3x RCA
Wyjścia: RCA, XLR
Lampy: 2x E88CC, 2x 6n2p-EV
Transformatory Step-Up od Lundahl
Pełna regulacja: typ wkładki, wzmocnienie, impedancja, pojemność, krzywa, wyjście mono / stereo
LAB12 Melto2 to zaawansowany, w pełni lampowy przedwzmacniacz gramofonowy, zaprojektowany z myślą o wymagających użytkownikach gramofonów i wkładek MM oraz MC. Urządzenie łączy lampowy tor sygnałowy, transformatory podwyższające napięcie Lundahl dla wkładek MC oraz rozbudowane możliwości regulacji parametrów wejściowych.
W odróżnieniu od wielu klasycznych przedwzmacniaczy gramofonowych, Melto2 pozwala na precyzyjne dopasowanie impedancji, pojemności i wzmocnienia, wybór jednej z trzech charakterystyk korekcji oraz przełączanie pomiędzy trybem stereo i mono. Wszystkie ustawienia dostępne są z poziomu przedniego panelu i pilota, bez konieczności otwierania obudowy lub przestawiania wewnętrznych przełączników.
Trzy niezależnie konfigurowane wejścia gramofonowe pozwalają na współpracę z kilkoma gramofonami lub ramionami wyposażonymi w różne wkładki. Dla każdego wejścia urządzenie zapamiętuje indywidualne ustawienia, dzięki czemu zmiana źródła nie wymaga ponownego konfigurowania parametrów przedwzmacniacza.

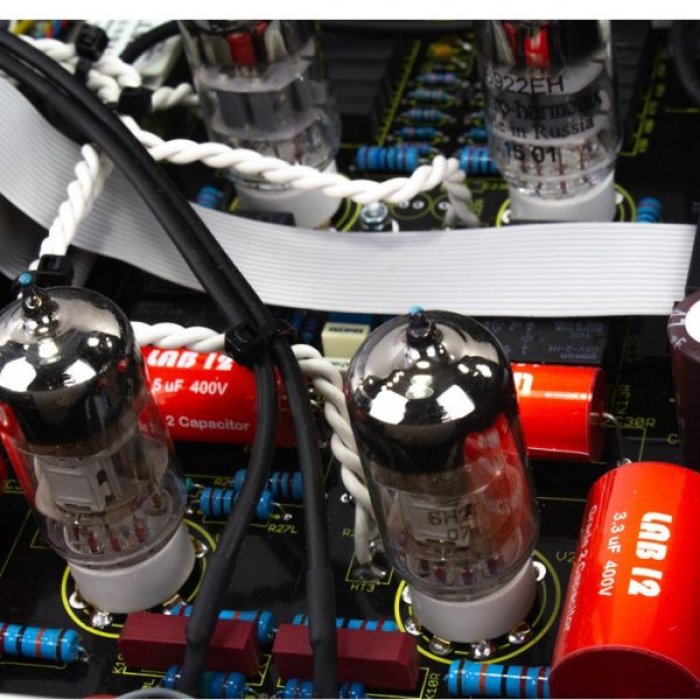

Tor wzmacniający LAB12 Melto2 oparto na czterech lampach: dwóch podwójnych triodach E88CC (6922) oraz dwóch podwójnych triodach 6N2P-EV. Producent zastosował konstrukcję bez globalnego ujemnego sprzężenia zwrotnego, wykorzystując własne rozwiązania SRSG i Fine Symmetry.
Lampy odpowiadają za wzmacnianie niewielkiego sygnału pochodzącego z wkładki gramofonowej oraz jego dalsze przetwarzanie w układach korekcji charakterystyki częstotliwościowej. W przypadku wkładek MC sygnał jest wcześniej podwyższany przez transformatory wejściowe.
Zastosowanie lamp w przedwzmacniaczu gramofonowym wymaga szczególnej uwagi przy projektowaniu zasilania i ograniczaniu zakłóceń. Sygnał generowany przez wkładkę może mieć poziom zaledwie kilku dziesiątych miliwolta, dlatego nawet niewielki przydźwięk sieciowy lub szum układu wzmacniającego może mieć istotny wpływ na końcowy rezultat.
Jednym z najważniejszych elementów konstrukcji Melto2 są transformatory podwyższające napięcie Lundahl (Step-Up Transformers), stosowane w torze wkładek MC.
Wkładki MC o niskim poziomie wyjściowym generują sygnał znacznie słabszy niż typowe wkładki MM. Jego odpowiednie wzmocnienie wymaga układu o bardzo niskim poziomie szumów.
Transformator Step-Up pozwala podwyższyć napięcie sygnału w sposób pasywny, wykorzystując przekładnię transformatora. Nie wymaga przy tym dodatkowego aktywnego stopnia wzmacniającego na wejściu, chociaż nie eliminuje wszystkich ograniczeń związanych z szumami i dopasowaniem impedancyjnym.e, a sygnał kierowany jest bezpośrednio do odpowiedniego toru lampowego.
Jest to istotna różnica konstrukcyjna względem przedwzmacniaczy wykorzystujących wspólny, aktywny stopień wejścioW Melto2 transformatory Lundahl pracują wyłącznie w trybie MC. Po wybraniu wkładki MM zostają całkowicie pominiętwy dla obu typów wkładek.
LAB12 Melto2 oferuje wzmocnienie 38 dB dla wkładek MM oraz dwa poziomy wzmocnienia dla wkładek MC: 58 dB i 64 dB.
Niższy poziom wzmocnienia MC może być odpowiedni dla wkładek o stosunkowo wysokim napięciu wyjściowym, natomiast wyższy przeznaczony jest przede wszystkim dla modeli generujących bardzo słaby sygnał.
Producent sugeruje wykorzystanie ustawienia High Gain dla wkładek MC o napięciu wyjściowym do około 0,5 mV oraz Low Gain dla modeli generujących od około 0,5 do 3,5 mV. Ostateczny wybór zależy jednak również od parametrów pozostałych elementów systemu audio.
Regulacja wzmocnienia pozwala nie tylko uzyskać odpowiedni poziom sygnału, ale także ograniczyć ryzyko przeciążenia kolejnych stopni toru audio w przypadku wkładek o większym napięciu wyjściowym.
Prawidłowe dopasowanie impedancji przedwzmacniacza do wkładki gramofonowej ma istotny wpływ na jej warunki pracy. Dotyczy to w szczególności wkładek MC, w przypadku których obciążenie współpracuje z impedancją wewnętrzną wkładki i przekładnią transformatora wejściowego.
Melto2 umożliwia regulację impedancji wejściowej w szerokim zakresie, od 25 Ω do 47 kΩ, z zestawem wartości dostosowanych do wybranego typu wkładki i poziomu wzmocnienia.
Dla wkładek MC dostępne są inne zestawy impedancji w trybach Low Gain i High Gain, co wynika między innymi z właściwości transformatorów Step-Up. W trybie MM użytkownik może również wybierać spośród wielu wartości impedancji wejściowej.
Tak rozbudowana regulacja pozwala na eksperymentowanie z obciążeniem wkładki bez konieczności wymiany rezystorów lub stosowania dodatkowych adapterów.
Punktem wyjścia powinny być parametry zalecane przez producenta wkładki. Następnie możliwe jest przeprowadzenie odsłuchów porównawczych i dobranie ustawienia odpowiadającego konkretnej konfiguracji gramofonu.
W przypadku wkładek MM szczególne znaczenie ma pojemność obciążenia, na którą składa się pojemność wejściowa przedwzmacniacza oraz przewodów łączących gramofon z przedwzmacniaczem.
Indukcyjność cewek wkładki i pojemność obciążenia tworzą obwód rezonansowy, który może wpływać na charakterystykę częstotliwościową, szczególnie w zakresie wysokich tonów.
Melto2 oferuje wybór pojemności wejściowej 0, 100, 200 lub 300 pF. Pozwala to dopasować obciążenie do wymagań konkretnej wkładki MM i uwzględnić pojemność przewodu sygnałowego gramofonu.
W trybie MC pojemność wejściowa pozostaje ustawiona na najniższą dostępną wartość.
LAB12 Melto2 wyposażono w trzy przełączane charakterystyki korekcji częstotliwościowej: RIAA, Decca i Columbia.
Podczas produkcji płyt winylowych stosowana jest preemfaza, polegająca na odpowiednim kształtowaniu charakterystyki częstotliwościowej zapisywanego sygnału. Podczas odtwarzania przedwzmacniacz gramofonowy musi zastosować charakterystykę odwrotną.
Obecnie standardem jest korekcja RIAA, jednak przed jej powszechnym przyjęciem różne wytwórnie płytowe stosowały własne charakterystyki zapisu.
Możliwość wyboru korekcji Decca lub Columbia jest szczególnie interesująca dla kolekcjonerów starszych wydań płyt winylowych, których charakterystyka zapisu może różnić się od współczesnego standardu RIAA.
Nie oznacza to jednak, że wszystkie płyty wydane przez daną wytwórnię wymagają tej samej charakterystyki. Wybór powinien uwzględniać okres i sposób realizacji konkretnego nagrania.

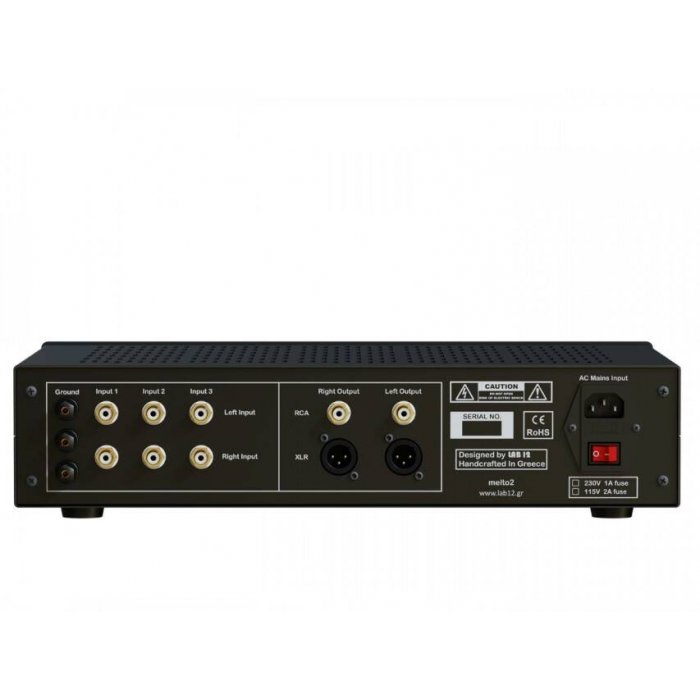

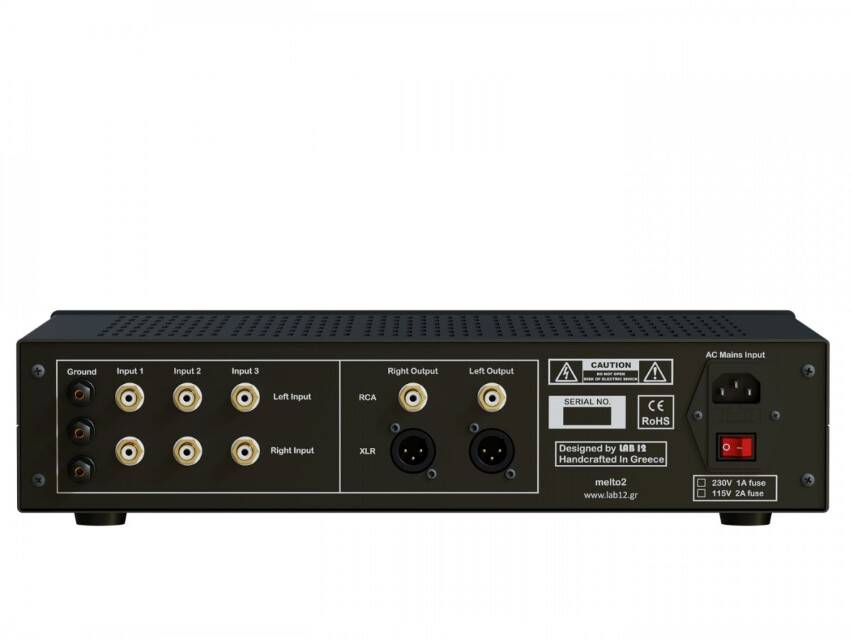

Melto2 wyposażono w trzy stereofoniczne wejścia RCA, umożliwiające podłączenie trzech gramofonów lub trzech ramion z różnymi wkładkami.
Każde wejście może pracować z innymi ustawieniami typu wkładki, wzmocnienia, impedancji, pojemności i charakterystyki korekcji. Ustawienia zapisywane są w pamięci urządzenia i zachowywane po wyłączeniu zasilania.
Jest to szczególnie użyteczne w systemach analogowych, w których wykorzystuje się różne wkładki do odtwarzania współczesnych płyt stereo, starszych tłoczeń monofonicznych lub archiwalnych wydań wymagających innej korekcji.
Każde z trzech wejść posiada również osobny zacisk uziemienia gramofonu, co ułatwia prawidłowe podłączenie kilku niezależnych ramion i ograniczanie przydźwięku.
Melto2 umożliwia przełączanie pomiędzy trybem stereo i mono bez konieczności stosowania dodatkowych przełączników lub adapterów w torze sygnałowym.
W trybie mono sygnał z obu kanałów jest sumowany, a na obu wyjściach dostępny jest taki sam sygnał monofoniczny.
Funkcja ta może być przydatna podczas odtwarzania płyt monofonicznych za pomocą wkładek stereofonicznych. Sumowanie kanałów pozwala ograniczyć część zakłóceń i szumów, które występują w przeciwnych fazach w lewym i prawym kanale.
W przypadku korzystania z dedykowanej wkładki monofonicznej zasadność stosowania dodatkowego sumowania zależy od jej konstrukcji i sposobu podłączenia.
Przedwzmacniacz wyposażono w dwa zestawy wyjść analogowych: stereofoniczne RCA oraz XLR.
Pozwala to na współpracę zarówno z klasycznymi wzmacniaczami zintegrowanymi i przedwzmacniaczami wyposażonymi w wejścia RCA, jak i urządzeniami posiadającymi wejścia XLR.
Dzięki temu Melto2 może być wykorzystany w rozbudowanych systemach audio bez konieczności stosowania dodatkowych konwerterów złączy.

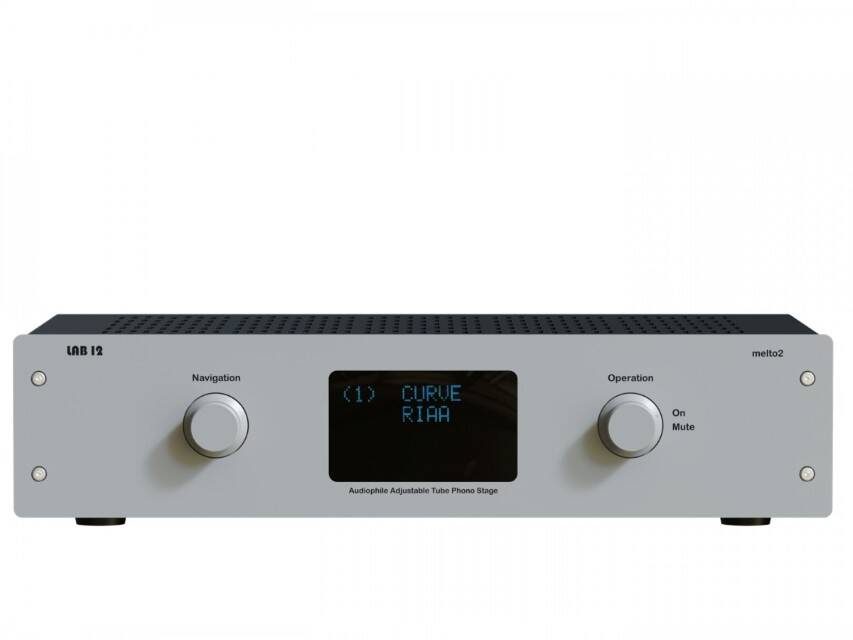

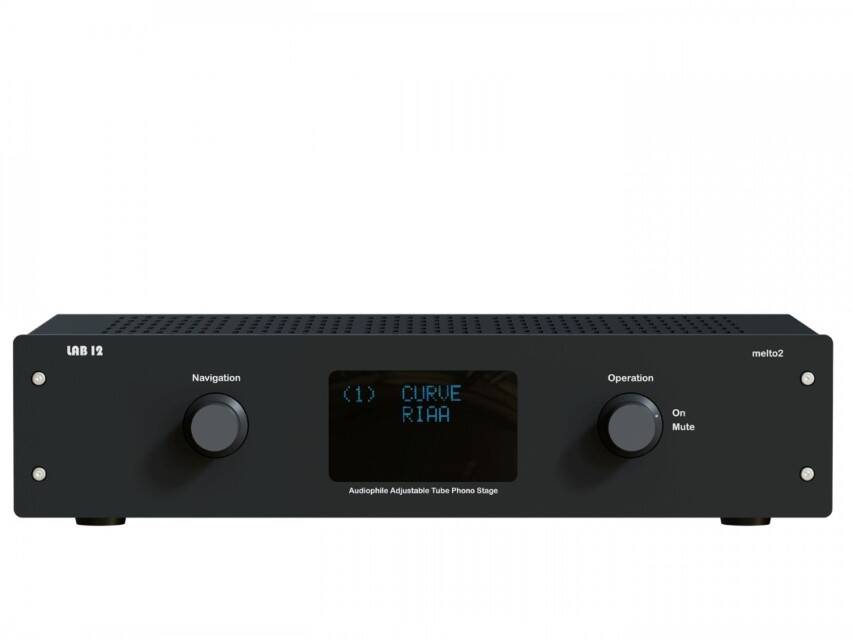

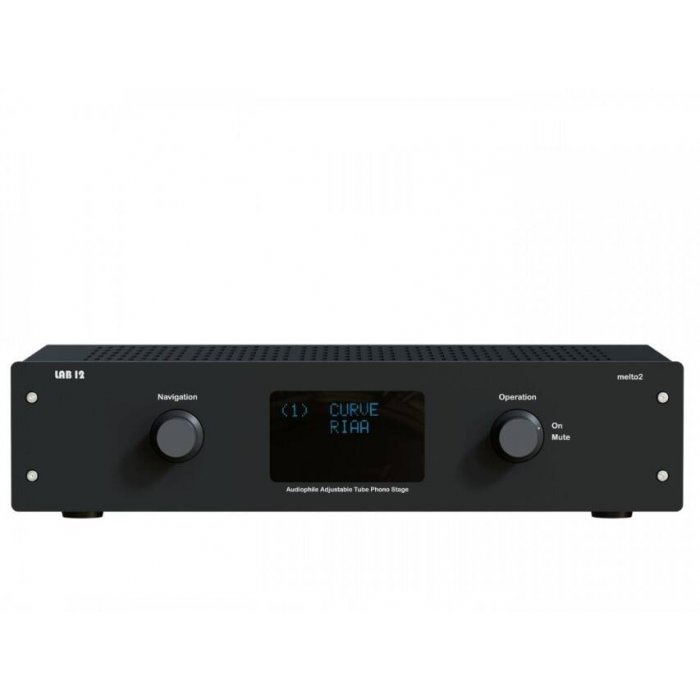

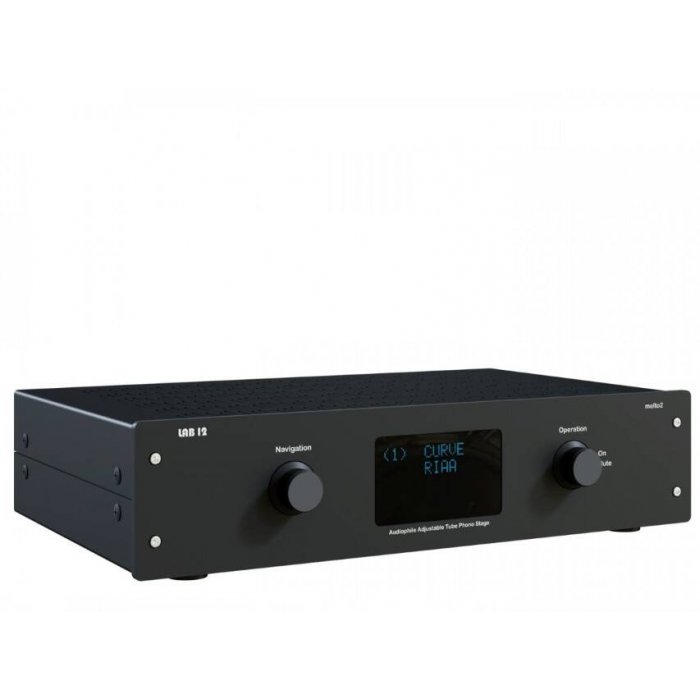

Wszystkie ustawienia LAB12 Melto2 dostępne są z poziomu wyświetlacza OLED umieszczonego na przednim panelu. Do poruszania się po menu służy wielofunkcyjne pokrętło z funkcją przycisku.
Dołączony pilot pozwala zmieniać ustawienia bezpośrednio z miejsca odsłuchowego, również podczas odtwarzania muzyki.
Możliwość regulacji impedancji i innych parametrów podczas odsłuchu jest szczególnie przydatna przy porównywaniu różnych sposobów obciążenia wkładki. Eliminuje konieczność przerywania odtwarzania, wyłączania urządzenia i ręcznego przestawiania przełączników.
Dodatkowe pokrętło na przednim panelu umożliwia szybkie wyciszenie wyjścia podczas zmiany płyty lub czyszczenia igły gramofonowej.
LAB12 Melto2 wyposażono w transformator toroidalny oraz układ zasilania zaprojektowany z uwzględnieniem wymagań czułych stopni lampowych.
W konstrukcji zastosowano rozwiązania SRSG oraz Fine Symmetry, opracowane przez LAB12. Producent wykorzystuje je w celu zapewnienia stabilnych warunków pracy układów elektronicznych i ograniczenia wpływu zakłóceń na przetwarzany sygnał.

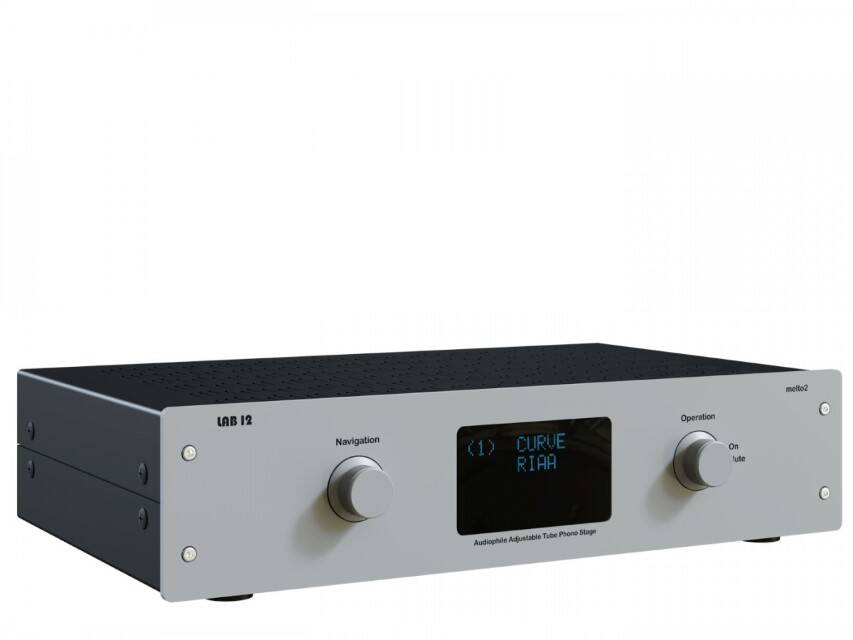

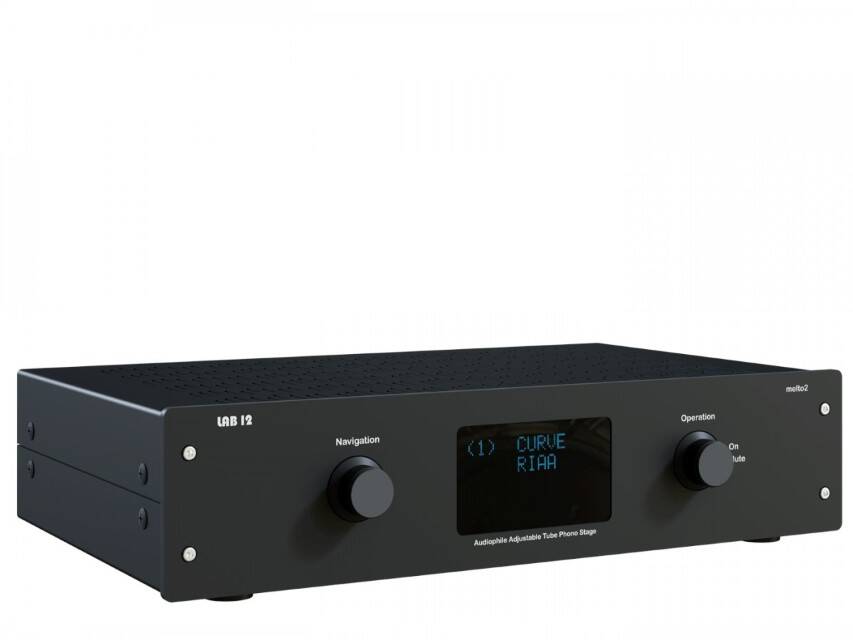

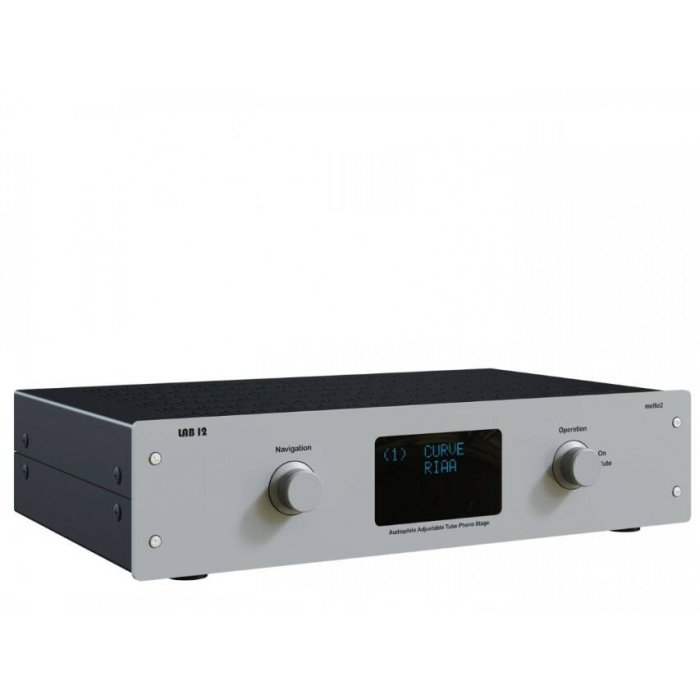

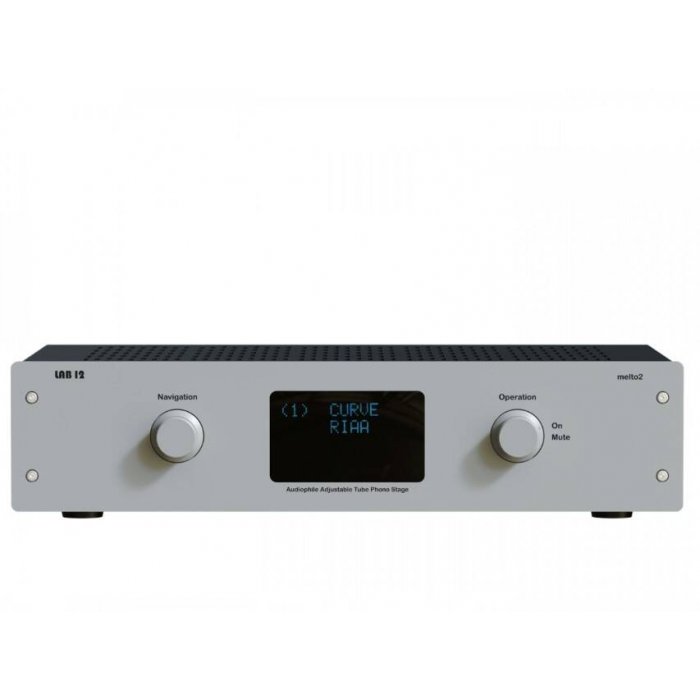

Obudowa posiada aluminiowy panel przedni o grubości 5 mm, poddany obróbce strumieniowo-ściernej i anodowaniu. Urządzenie dostępne jest w wersjach Matt Black oraz Frozen Silver.
Po włączeniu Melto2 wymaga około jednej minuty na osiągnięcie gotowości do pracy. Jest to związane z rozgrzewaniem lamp i stabilizacją warunków pracy układu.
LAB12 Melto1 i Melto2 różnią się nie tylko wyposażeniem i możliwościami regulacji, ale również konstrukcją toru sygnałowego. Oba urządzenia wykorzystują lampy i umożliwiają współpracę z wkładkami MM oraz MC, jednak zostały zaprojektowane z myślą o nieco innych wymaganiach.
Melto1 jest prostszą konstrukcją, wyposażoną w jedno wejście gramofonowe, regulację impedancji i pojemności oraz standardową korekcję RIAA. W trybie MM wykorzystuje lampowy tor sygnałowy, natomiast dla wkładek MC zastosowano dodatkowy, niskoszumny stopień tranzystorowy.
Melto2 oferuje bardziej rozbudowany tor dla wkładek MC, wykorzystujący transformatory Lundahl Step-Up. Pozwala również na wybór dwóch poziomów wzmocnienia MC, precyzyjne dopasowanie obciążenia oraz zapamiętywanie ustawień dla trzech niezależnych wejść gramofonowych.
Dodatkowe możliwości obejmują wybór charakterystyk korekcji RIAA, Decca i Columbia, przełączanie stereo/mono, wyjścia RCA i XLR oraz regulację parametrów za pomocą pilota. Jest to szczególnie praktyczne w systemach wykorzystujących kilka gramofonów lub ramion z różnymi wkładkami, a także podczas porównywania ustawień obciążenia w trakcie odsłuchu.
W przypadku korzystania wyłącznie z jednej wkładki MM Melto2 może jednak okazać się rozwiązaniem nadmiernie rozbudowanym. Melto1 oferuje już lampowy tor wzmacniający, regulację impedancji i pojemności wejściowej oraz korekcję RIAA, czyli funkcje niezbędne do prawidłowej współpracy z większością wkładek MM.
Nie oznacza to, że oba urządzenia będą brzmiały identycznie. Melto2 wykorzystuje inną konstrukcję lampowego toru sygnałowego, dlatego różnice mogą występować również podczas odtwarzania z wkładek MM. Nie należy jednak zakładać, że wyższa cena automatycznie przełoży się na proporcjonalną poprawę brzmienia.
Melto1 będzie rozsądnym wyborem dla użytkowników jednego gramofonu, szczególnie wyposażonego we wkładkę MM. Melto2 warto natomiast rozważyć w bardziej zaawansowanych systemach analogowych, zwłaszcza z wkładkami MC o niskim poziomie sygnału, kilkoma ramionami lub potrzebą częstego dopasowywania parametrów.
Ostateczny wybór powinien uwzględniać nie tylko klasę gramofonu i wkładki, ale również sposób korzystania z systemu oraz rzeczywistą przydatność dodatkowych funkcji. W przypadku Melto2 znaczną część różnicy w cenie uzasadniają właśnie możliwości konfiguracji, wygoda obsługi i konstrukcja sekcji MC, a nie sama obecność lamp w torze audio.
| Typ urządzenia | Lampowy przedwzmacniacz gramofonowy MM/MC |
| Konstrukcja | Lampowa, bez globalnego ujemnego sprzężenia zwrotnego |
| Zastosowane lampy | 2 × E88CC, 2 × 6N2P-EV |
| Transformatory wejściowe MC | Lundahl Step-Up |
| Obsługiwane wkładki | MM i MC |
| Wzmocnienie MM | 38 dB |
| Wzmocnienie MC | 58 dB / 64 dB |
| Impedancja wejściowa | Regulowana, 25 Ω – 47 kΩ (zależnie od trybu pracy) |
| Pojemność wejściowa MM | 0 / 100 / 200 / 300 pF |
| Charakterystyki korekcji | RIAA, Decca, Columbia |
| Tryby wyjścia | Stereo / Mono |
| Wejścia gramofonowe | 3 × stereo RCA |
| Uziemienie gramofonu | 3 niezależne zaciski GND |
| Wyjścia analogowe | 1 × stereo RCA, 1 × stereo XLR |
| Zapamiętywanie ustawień | Tak, niezależnie dla 3 wejść |
| Wyświetlacz | OLED |
| Zdalne sterowanie | Tak, pilot w zestawie |
| Transformator zasilający | Toroidalny |
| Rozwiązania konstrukcyjne | SRSG, Fine Symmetry |
| Czas uruchamiania | Około 60 sekund |
| Zasilanie | 230 V AC, 50 Hz |
| Maksymalny pobór mocy | 100 VA |
| Panel przedni | Aluminium, grubość 5 mm |
| Wymiary (szer. × wys. × gł.) | 430 × 110 × 290 mm |
| Masa | 8 kg |
| Dostępne kolory | Matt Black, Frozen Silver |
| Gwarancja producenta | 5 lat (lampy: 90 dni) |
