Gustard - R26 DAC, streamer/renderer
Gustard R26 to urządzenie, które integruje w sobie funkcje przetwornika cyfrowo-analogowego DAC oraz odtwarzacza strumieniowego. Przetwornik DAC zbudowano z zastosowaniem drabinki/tablicy rezystorowej R2R - złożonej z elementów dyskretnych. Takie rozwiązanie, w porównaniu z powszechnie spotykanymi scalonymi typu delta/sigma, pozwala uzyskać bardziej naturalną, pełną przestrzeni sygnaturę dźwiękową. Jednak w praktyce uzyskanie wysokiej jakości dźwięku wymaga zastosowania elementów i komponentów klasy audio, precyzyjnie dobieranych rezystorów o wysokiej tolerancji oraz starannej implementacji.
Na jakość dźwięku bardzo duży wpływ mają rozwiązania systemów zasilania. W R26 DAC zastosowano w tym celu dwa transformatory toroidalne klasy audio, oddzielnie dla toru analogowego i zasilania komponentów cyfrowych. Aby uniknąć interferencji pomiędzy modułami urządzenia poszczególne układy są zasilane z wielu niezależnych zasilaczy stabilizowanych z oddzielnymie sekcjami kondensatorów filtrujących.
Aby uzyskać wysokiej jakości implementację układu przetwornika DAC niezbędne jest zastosowanie bardzo precyzyjnych oscylatorów kwarcowych w charakterze źródeł sygnału zegarowego. W Gustard R26 sygnałów zegarowych dostarcza specjalnie zaprojektowany moduł: "ultra-low noise clock synthesizer".
Najwyższą rozdzielczość sygnału cyfrowego równą PCM768 oraz DSD512 lub DSD1024 można uzyskać wyłącznie na wejściach USB oraz natywnym I2S (IIS). Przetwarzanie sygnału z wejścia USB zrealizowano z pomocą specjalnego, dedykowanego układu XMOS: XU216. Sygnał DSD z wejść USB oraz I2S może być dekodowany przez niezależny konwerter jednobitowy (tryb DSD native - bez konwersji DSD do PCM). Pozostałe wejścia cyfrowe obsługują sygnał o maksymalnej rozdzielczości: 192 kHz/ 16-24bit PCM oraz DSD64.
Sekcja cyfrowa urządzenia Gustard R26 jest sterowana przy pomocy programowanej macierzy CPLD. W szczególności możliwe jest wpływanie na sygnaturę dźwiękową urządzenia, na przykład poprzez wybór filtra cyfrowego PCM: szybki, pośredni i powolny (fast, mid(default), slow). Wyjście I2S (IIS) zrealizowano na złączu HDMI (poniżej przedstawionpo wyprowadzenia poszczególnych sygnałów).
Odtwarzacz strumieniowy:
Odtwarzacz strumieniowy wbudowany w urządzenie to prosta ale bardzo skuteczna implementacja umożliwiająca odtwarzanie muzyki z zasobów plików dostępnych w zewnętrznej sieci komputerowej, na przykład zgromadzonych na macierzy dyskowej lub udostępnionym w sieci dysku komputera domowego. W chwili obecnej odtwarzacz obsługuje protokoły: upnp, roon. W przyszłości przewidziane jest zwiększenie funkcjonalności odtwarzacza o kolejne protokołoły i aplikacje.
Parametry Techniczne:
COAX/AES/OPT :PCM 16-24bit/44.1-192kHz; DSD DOP64
USB :
PCM 16-32bit/44.1-768kHz
DSD DOP64-DOP256
NATIVE DSD: DSD64-DSD512
OS support: Windows 7~11 32/64bit; macOS; Linux
IIS: PCM 16-32bit/44.1-768kHz; DSD DOP64-DOP256
NATIVE DSD: DSD64-DSD1024
LAN: more in the future
10M Clock in: 50 Ohm BNC, 0dBm-20dBm
square wave 0.2V-3.3V, sinewave 0.5-3.3V
Frequency Response: 20- 20kHz /+ -0.2dB (Oversampling)
Dynamic range: >115dB
Signal-to-noise ratio: > 122dB
Crosstalk: -134dB @ 1kHz
THD+N: <=0.003% @1kHz
IMD:≈0.008% @ Odbfs
RCA: 2.5Vrms (VOLUME FIXED) 100Ω
XLR: 5.0Vrms VOLUME FIXED) 100Ω
XLR pinout: 1-Ground 2-Hot 3-Cold
Power Supply: AC 115V/230V 50/60Hz
Power Consumption < 30W

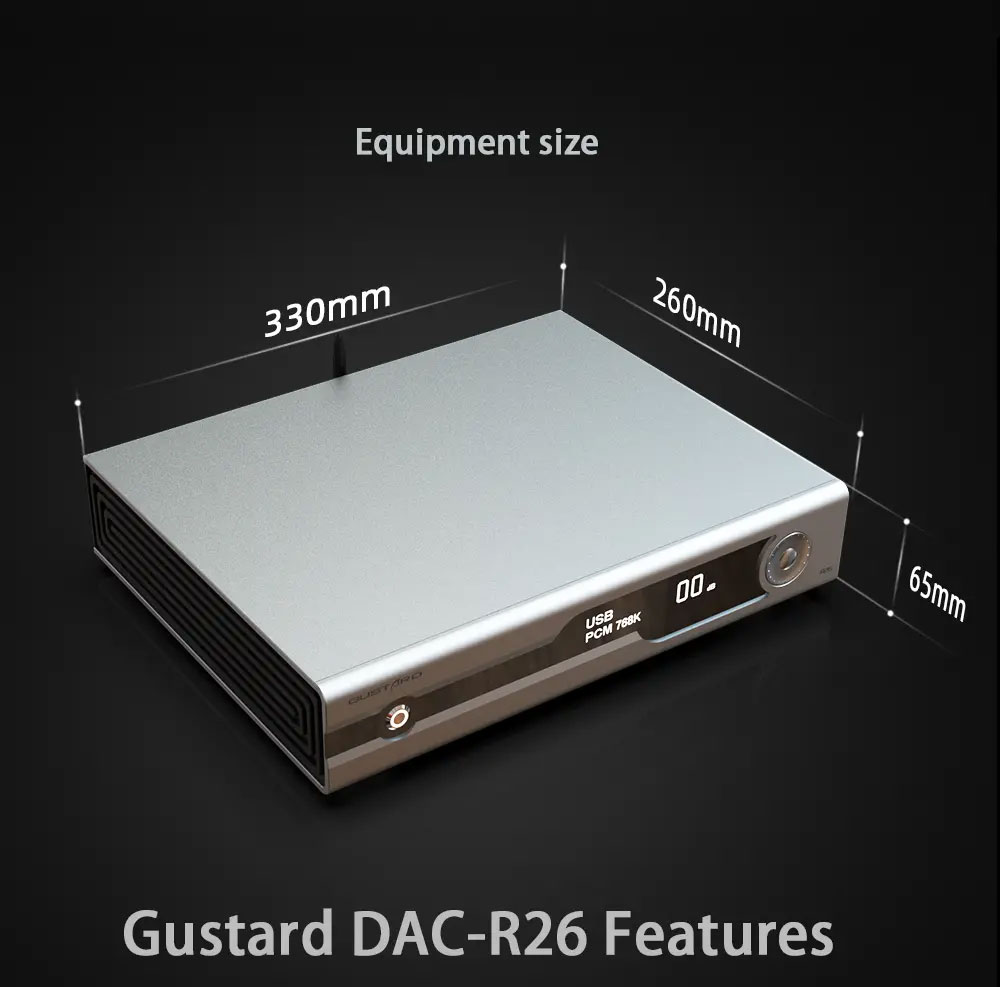

Size: 330mm (Width) * 260mm (Length) * 65mm (Height) (protrusion not included)
Packing size: 420mm (Width) * 360mm (Length) * 175mm (Height);
Weight: 7Kg (with package)
Sandblasted aluminum alloy case: Silver or Black versionOprócz wejść cyfrowych i wyjść sygnału analogowego w urządzeniu zaimplementowano również specjalne wejście służące do wgrywania firmware (USB-C) oraz wejście zewnętrznego sygnału zegarowego (BNC) i wejście sieci komputerowej RJ45.
