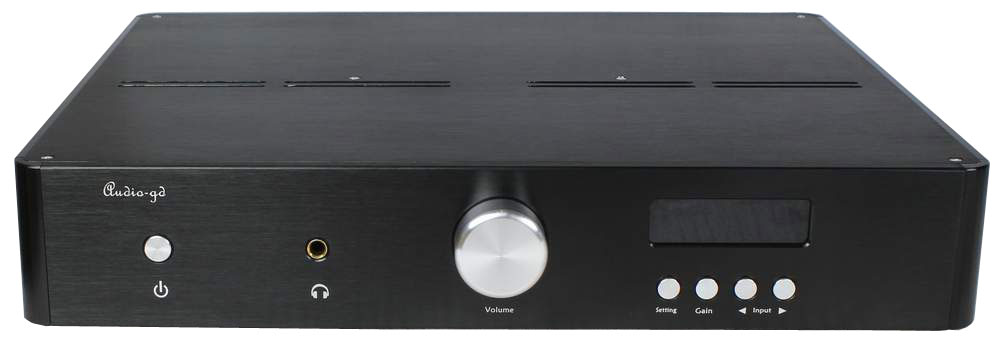

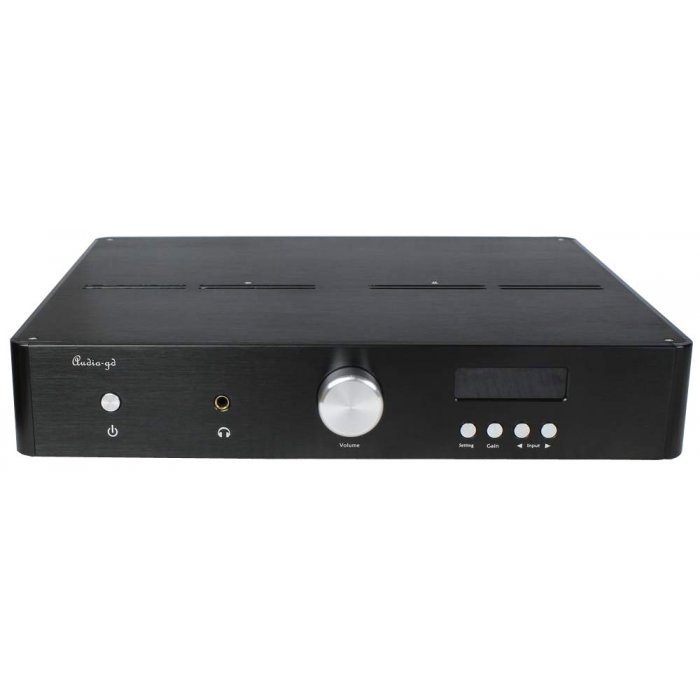

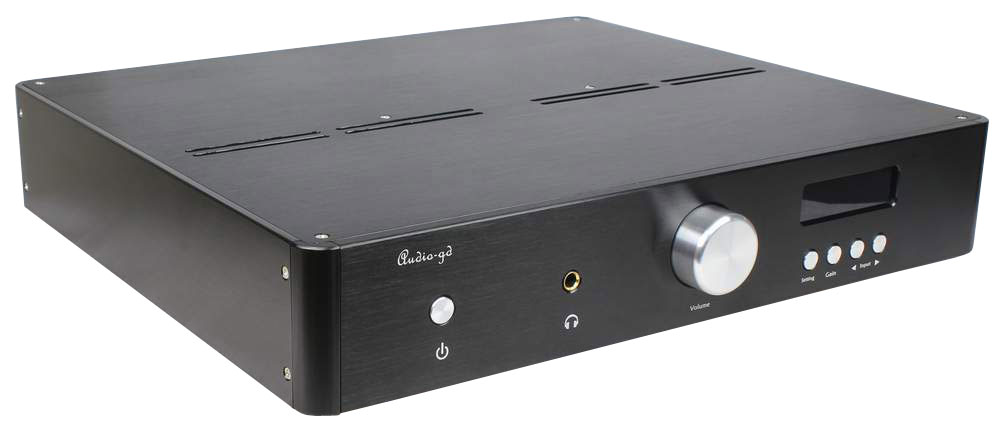

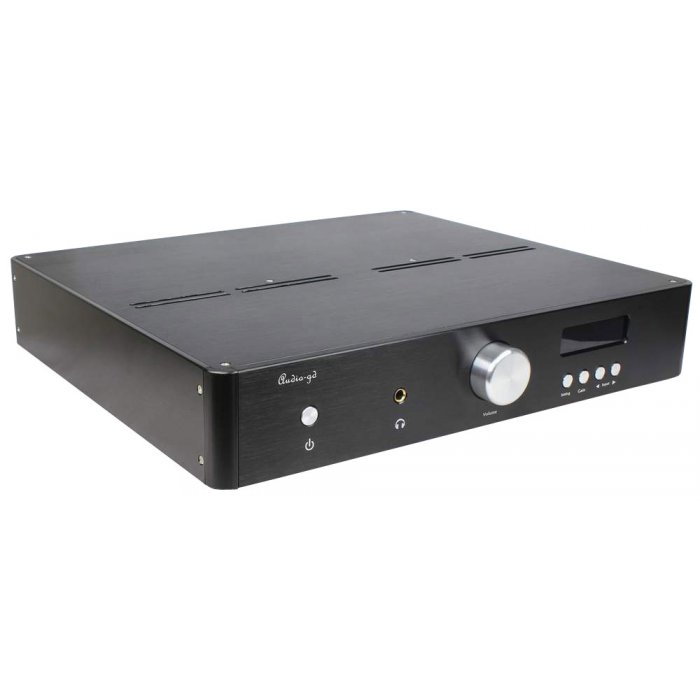

Precision 1 - Zintegrowany wzmacniacz mocy z wyjściem słuchawkowymm
Precision 1 jest zintegrowanym wzmacniaczem mocy pracującym w układzie Diamond Cross z przedwzmacniaczem w klasie A. Urządzenie może pracować jako wzmacniacz słuchawkowy, dedykowany szczególnie do pracy ze słuchawkami magnetoelektrycznymi i podobnymi, które wymagają dużej mocy z uwagi na wysoką impedancję.
Przedwzmacniacz zbudowano z wykorzystaniem technologii "lustra prądowego", ACSS opracowanej przez Audio-GD. Regulacja wzmocnieniea jest realizowana przy pomocy drabinki rezystorów i mikroprzekaźników sterowanych cyfrowo.

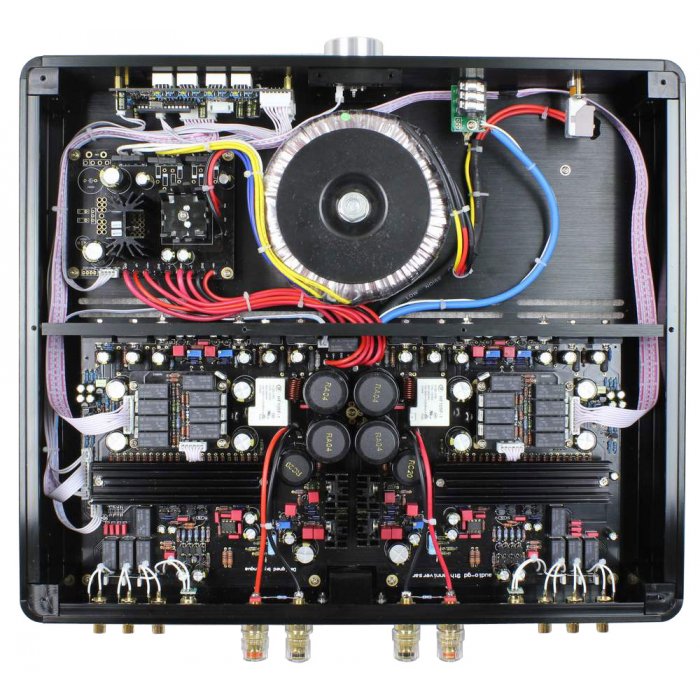

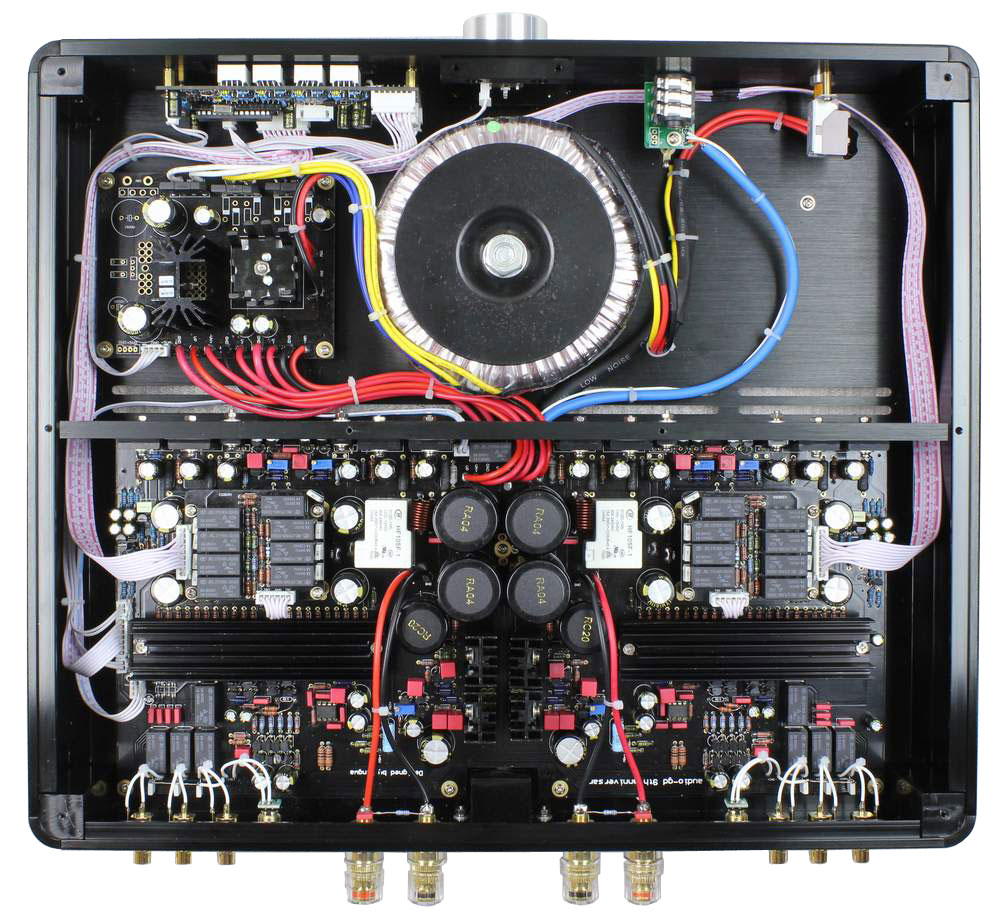

Stopień końcowy zbudowano na 8 tranzystorach wysokiej mocy (150W/15A/szt.) dających 170W przy 4 Ω na kanał i 16W przy 40 Ω w trybie pracy wzmacniacza słuchawkowego. Zespół zasilania został zaprojektowany tak aby mógł dostarczyć 450W mocy. Całość zamknięto w aluminiowej obudowie z miedzianą grodzią oddzielającą część zasilacza od części wzmacniacza właściwego w celu separacji zakłóceń sieciowych od toru audio.
Najważniejsze cechy:
- Technologia przewlekana
- Przedwzmacniacz: klasa A, ACSS
- Wzmacniacz mocy Diamond Cross
- Wbudowano zabezpieczenie przeciwzwarciowe
- 80 krokowa, pasywna regulacja głośności.

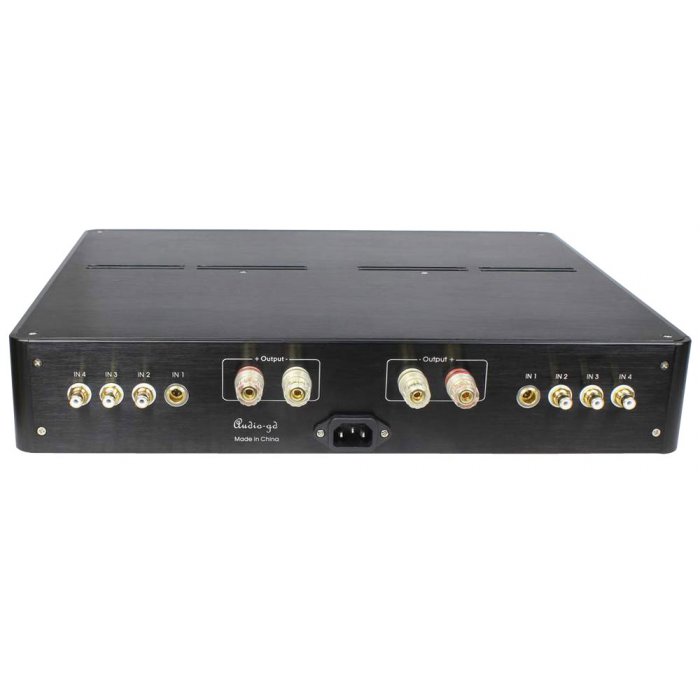

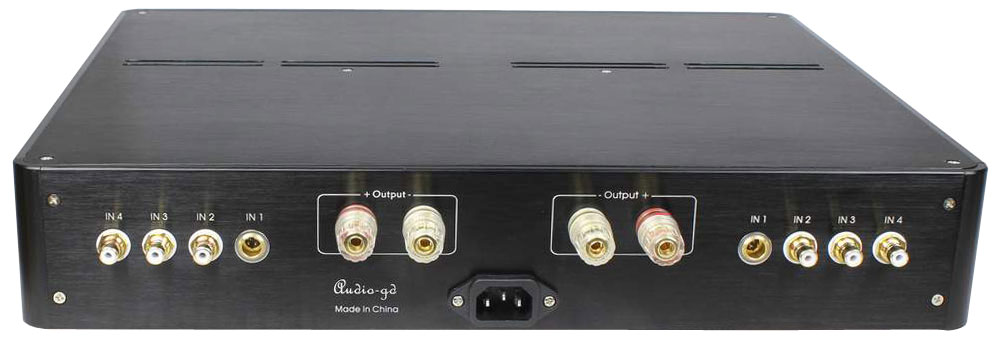

- Cztery wejścia analogowe 3x RCA i 1x ACSS
- Moc wyjściowa 90W (8 Ω) i 16W ( 40 Ω)
- Łączna pojemność kondensatorów zasilania 45,000 uF
- Moc zasilacza 450W
- Zastosowane audiofilskie komponenty: DALE, Wima, NOVER
- Aluminiowa obudowa z oddzielną, ekranowaną strefą dla sekcji zasilającej
- Pilot zdalnego sterowania

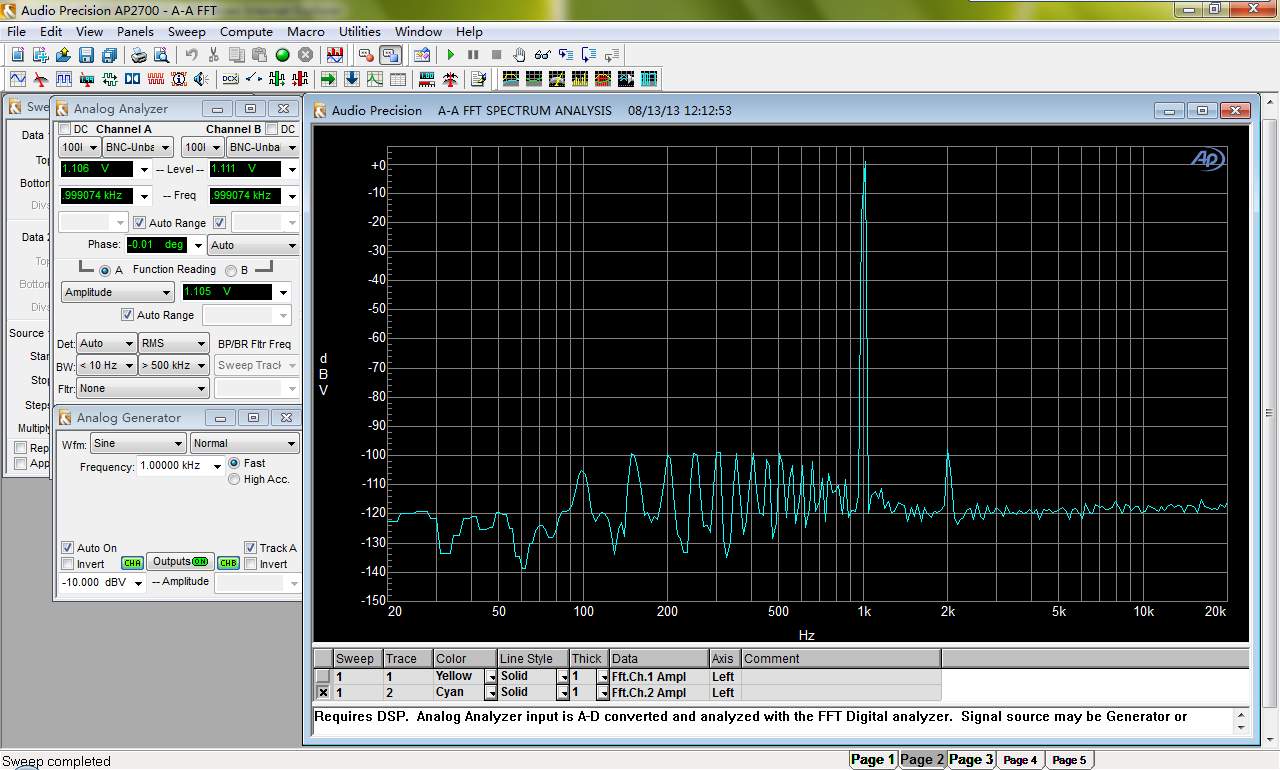

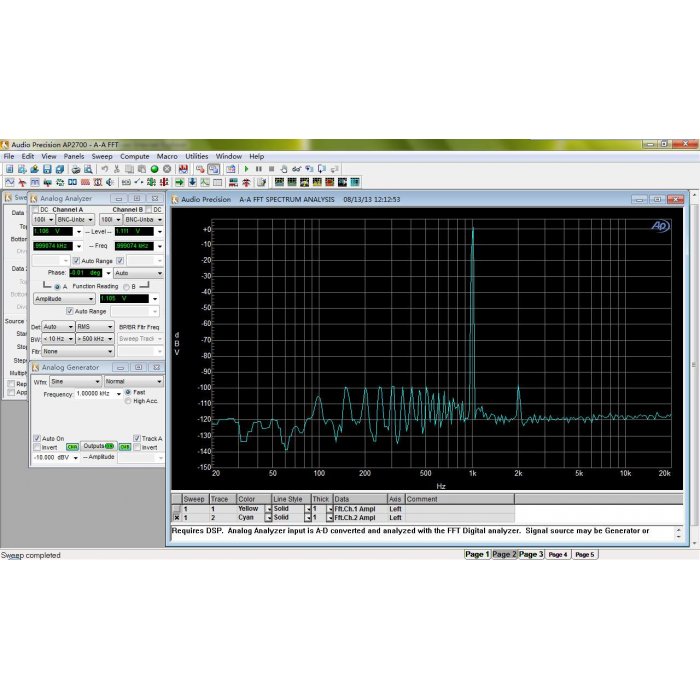

Tak jak w większości obecnie produkowanych urządzeń firmy Audio-GD, w konstrukcji Precision 1 wykorzystano technologię ACSS. Unikalność tego rozwiązania polega na skróceniu i uproszczeniu toru audio. Cały proces wzmocnienia odbywa się w jednym etapie, co powoduje wydatne zmniejszenie zniekształceń przy zachowaniu naturalnej sygnatury dźwiękowej i doskonałej dynamice ( THD < 0.0015 %). Nie stosuje się w takim rozwiązaniu wzmacniaczy operacyjnych (OPA) i kondensatorów sprzęgających.
Pasywna regulacja głośności zastosowana w urządzeniu nie wpływa na dynamikę i pasmo przenoszenia. W całym zakresie pracy kontrolera wzmocnienia, częstotliwości dźwięku zachowują swoją naturalną proporcje i nasycenie. Regulacja głośności pracuje w dwóch trybach Low +6db i High +32db. Tryb Low zalecany jest dla wysoko skutecznych głośników jak i słuchawek dynamicznych. W trybie High wzmacniacz uzyskuje pełną moc znamionową.

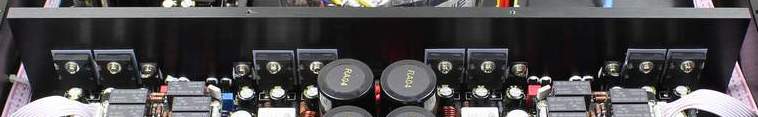

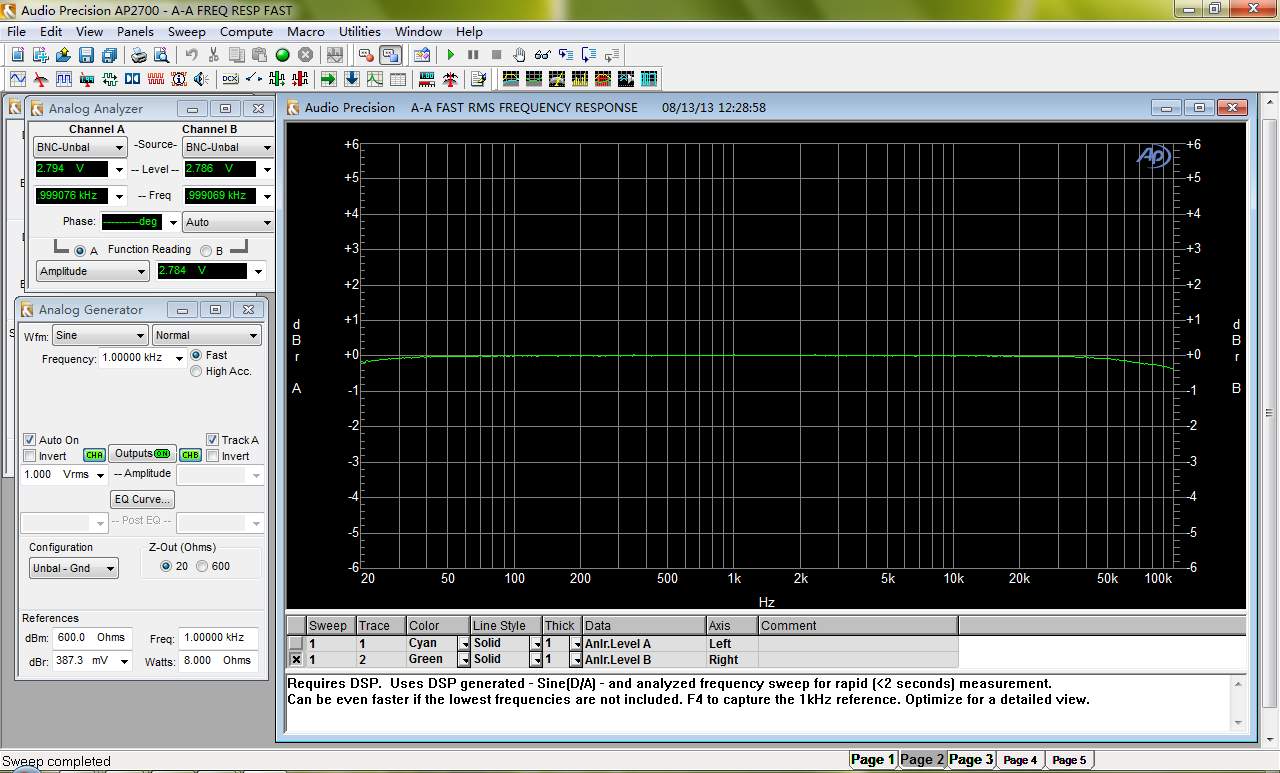

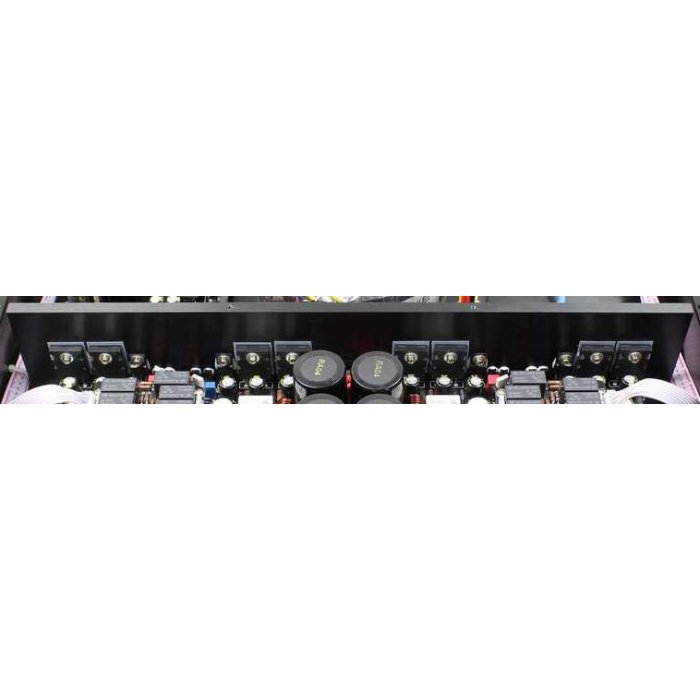

Stopień końcowy mocy zbudowany na 8 tranzystorach 150W/15A w układzie Diamond Cross, bez kondensatorów sprzęgających, w połączeniu z 450W wydajnym zasilaczem, zapewnia dynamiczny sygnał na wyjściu. Konstrukcję cechuje doskonała liniowość pasma przenoszenia (3Hz do 300KHz < - 3DB )
Precision 1 jest wyposażony w przeciwzwarciowy i przeciwprzepięciowy system ochrony wzmacniacza jak i kolumn. System uaktywnia się automatycznie i w czasie prawidłowej eksploatacji jest niewidoczny. W przypadku anomalii na wyświetlaczu Precision 1 pojawi się komunikat:
- P--- - oznacza iż dla lewego kanału MCU zanotował nieprawidłowość w obciążeniu lub DC offset
- ---P - oznacza iż dla prawego kanału MCU zanotował nieprawidłowość w obciążeniu lub DC offset
- P--P - oznacza iż dla obu kanałów MCU zanotował nieprawidłowość w obciążeniu lub DC offset
W przypadku aktywacji MCU należy wyłączyć wszystkie urządzenia toru audio i usunąć przyczynę usterki.
Przełączniki Setting i Gain są skorelowane, kombinacja ustawień obu parametrów pozwala na wybór trybu pracy (wzmacniacz lub wzmacniacz słuchawkowy) jak i mocy sygnału wyjściowego. Przełącznik Setting zmienia tryb pracy, a przełącznik Gain tryb wzmocnienia. Kontrolką ustawień jest pierwsza liczba na wyświetlaczu informująca o aktualnym trybie pracy.
Dostępne tryby:
- 1 - Aktywne wyjście głośnikowe przy wysokim wzmocnieniu
- 2 - Aktywne wyjście głośnikowe przy niskim wzmocnieniu
- 3 - Aktywne wyjście słuchawkowe przy wysokim wzmocnieniu
- 4 - Aktywne wyjście słuchawkowe przy niskim wzmocnieniu

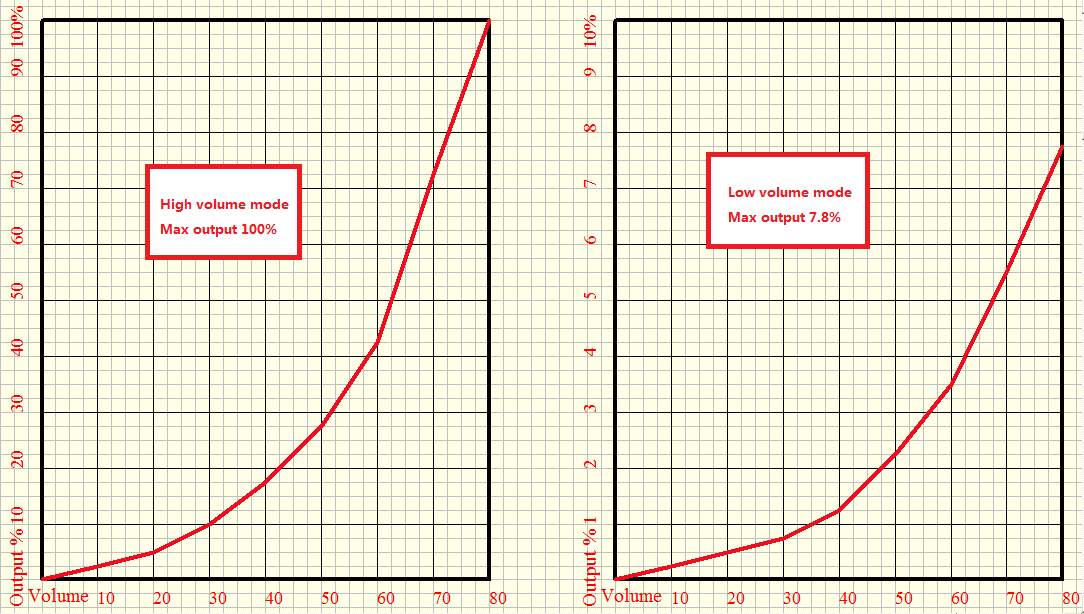

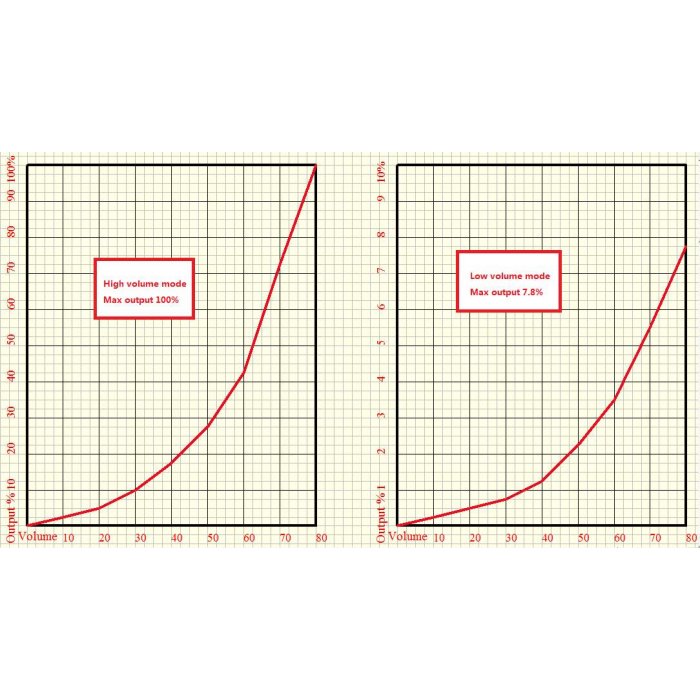

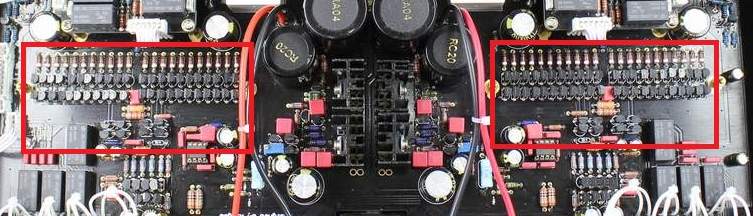

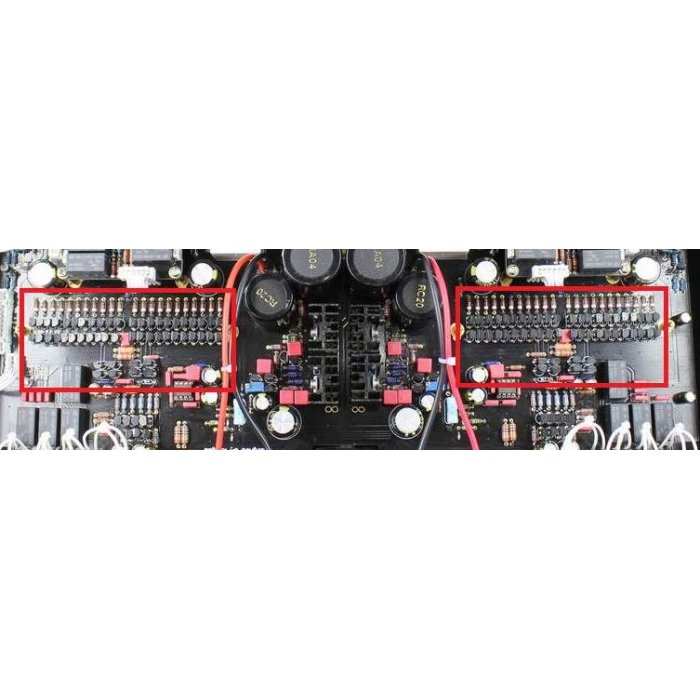

Regulacja głośności realizowana jest pasywnie poprzez tłumiący zespół rezystorów i mikrostyczników. Kontrola nad procesem jest sterowana cyfrowo poprzez obrotowy trymer. Dwie ostatnie cyfry na wyświetlaczu informują o aktualnym stanie wzmocnienia. Regulacja pracuje w 80 krokowym zakresie dla trybu wysokiego i niskiego wzmocnienia. 80 krokowy podział zapewnia wysoką precyzję w dostrojeniu mocy wzmacnianego sygnału, a system sterowania trymerem wygodę w ustawieniu zadanego parametru.

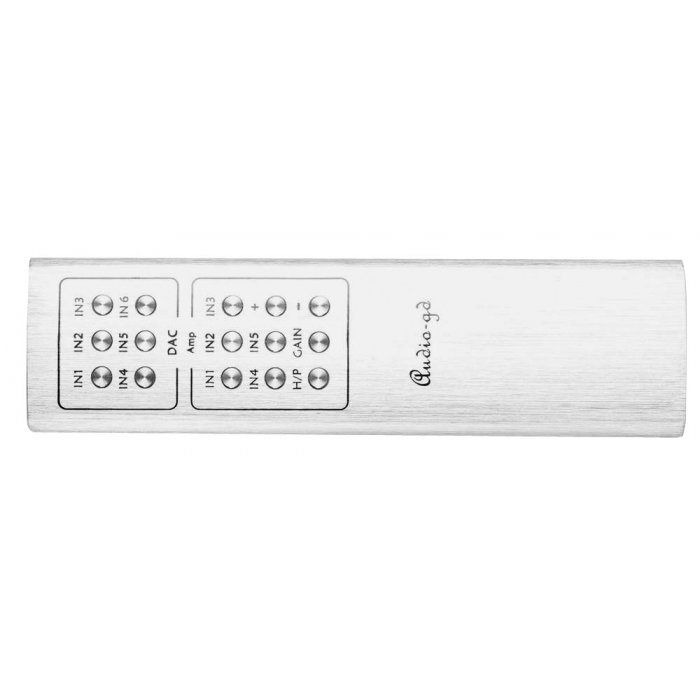

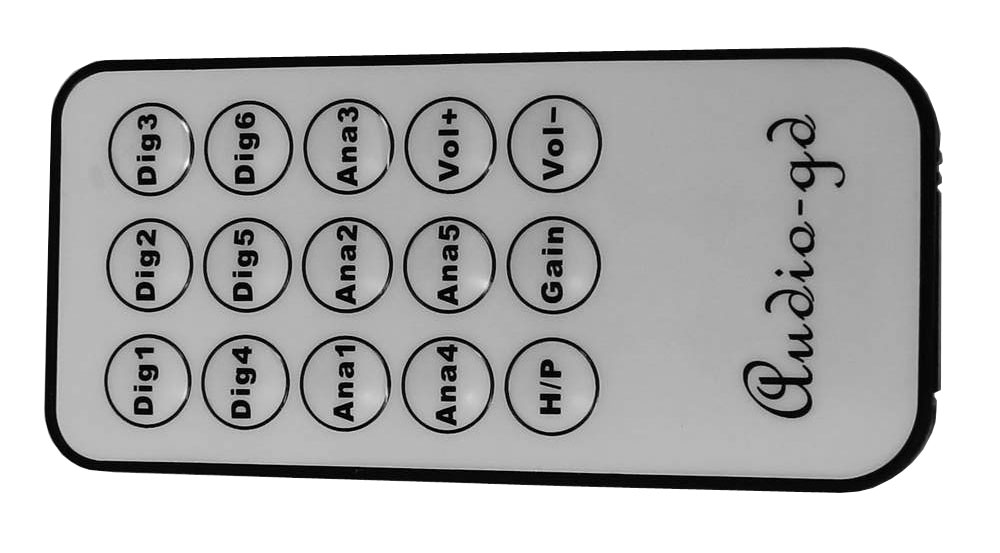

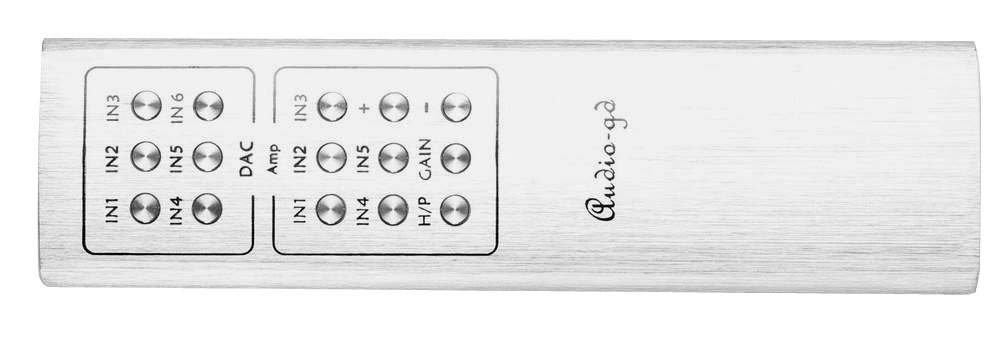

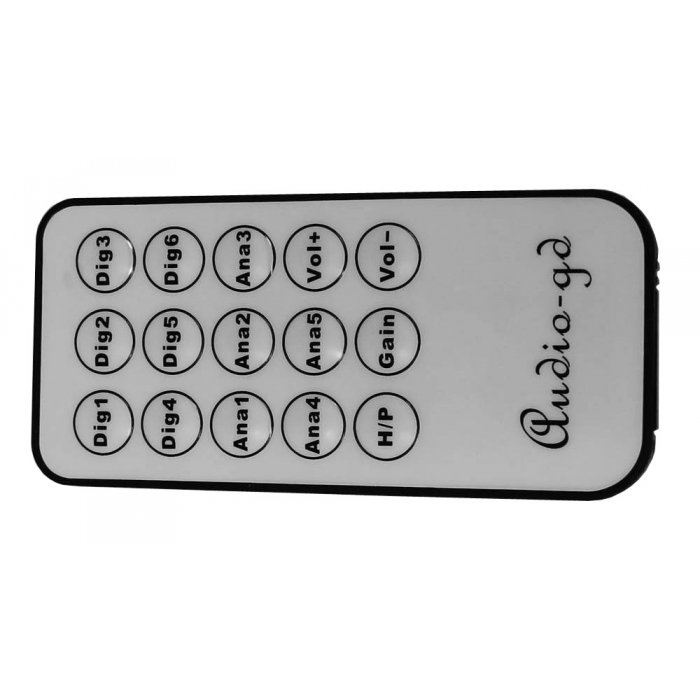

Precision 1 jest sterowany pilotem. Wszystkie dostępne funkcje można obsługiwać zdalnie. W komplecie znajduje się standardowy plastikowy pilot zdalnego sterowania. Wzmacniacz można zamówić również z metalowym odpowiednikiem.
Specyfikacja:
| Stosunek S / N |
> 115dB |
| THD |
< 0.0015 % |
| Moc wyjściowa (głośniki) |
90W @ 8Ω
170W @ 4Ω |
Moc wyjściowa wzmacniacza słuchawkowego
w trybie niskiego wzmocnienia |
1200mW @ 25 Ω
750mW @ 40 Ω
300mW @ 100 Ω
100mW @ 300 Ω
50mW @ 600 Ω |
Moc wyjściowa wzmacniacza słuchawkowego
w trybie wysokiego wzmocnienia |
22W @ 25 Ω
16W @ 40 Ω
7000mW @ 100 Ω
2300mW @ 300 Ω
1150mW @ 600 Ω |
| Napięcie wyjściowe(maks.) |
29V |
| Parametry wejść |
0,775 V RMS @ RCA
5V RMS @ RCA (max)
2mA RMS @ ACSS |
| Impedancja wejściowa |
47 kΩ @ RCA
<10 Ω @ ACSS |

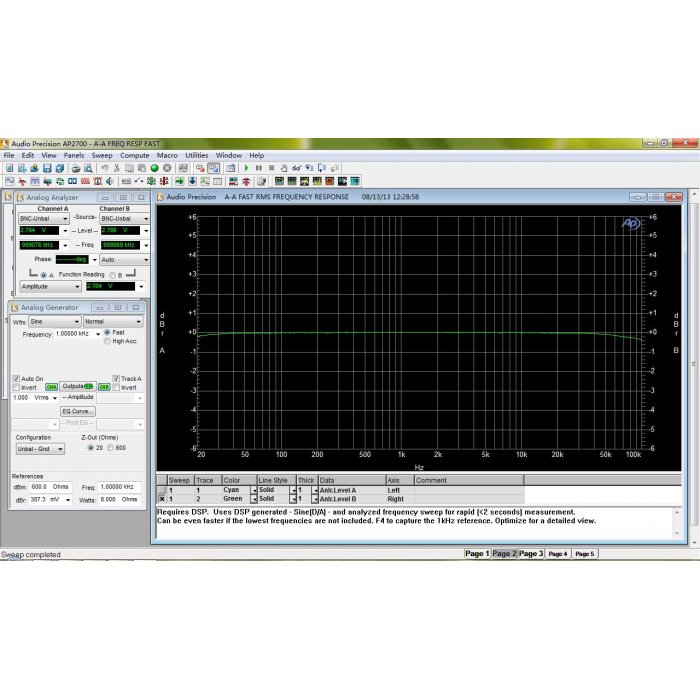

| Pasmo przenoszenia |
20Hz - 50KHz ( - 0.2DB )
3Hz - 300KHz ( - 3DB ) |
| Przesłuch między kanałowy |
>-120dB |
| Różnica wzmocnienia kanałów |
<0.05 dB |
| Zasilanie |
220-240V AC 50/60 Hz |
| Pobór mocy |
45W statyczny @ 240V lub 120V |
| Maksymalny pobór |
450W |
| Waga opakowania |
Około 12kg |
| Wymiary |
425MM (W) * 365MM(D) * 85MM (H) |
| Akcesoria |
Przewód zasilający
Pilot |
| Temperatury pracy |
+5 ° C do +40 ° C |
| Wilgotność pracy |
5% do 90% |
