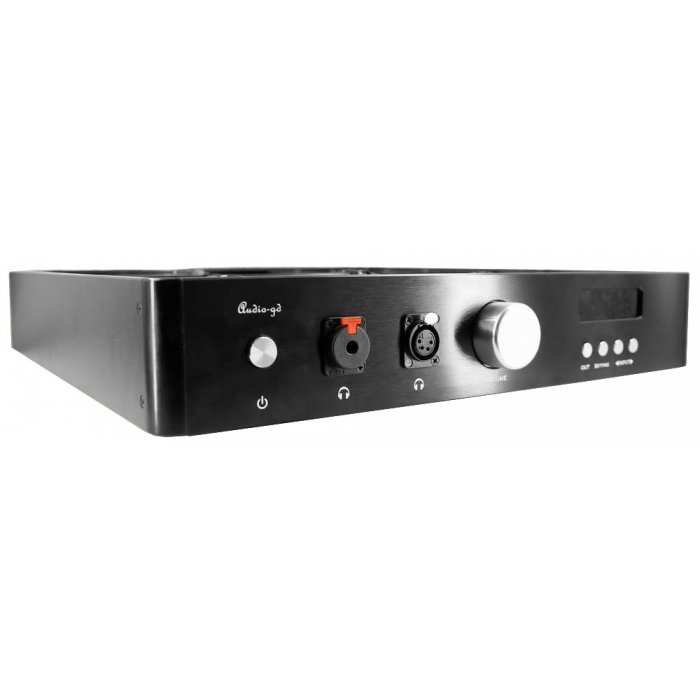

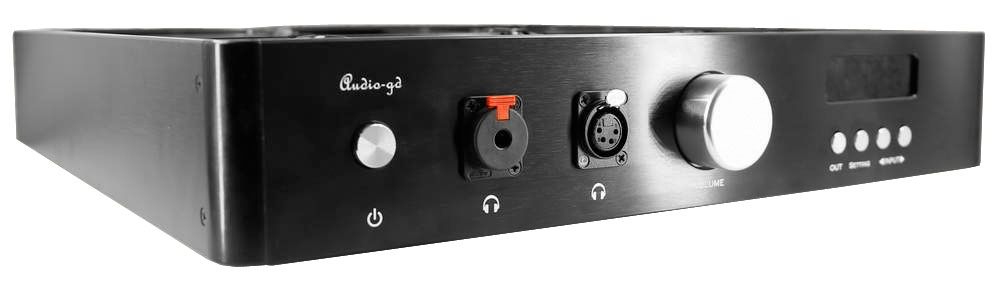

DAC R-27

Odnośnik do strony produktu na witrynie producenta: AUDIO GD

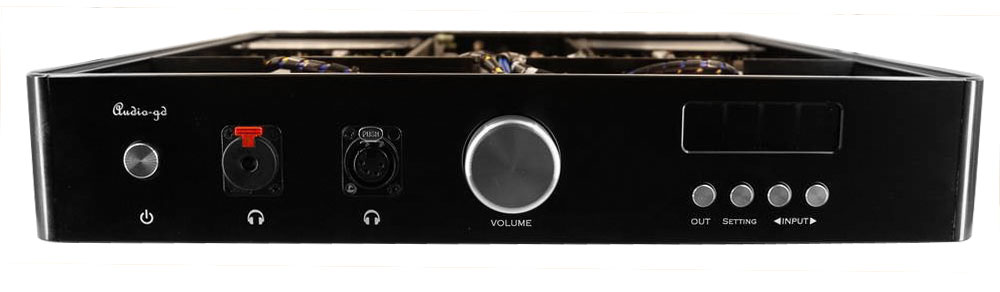

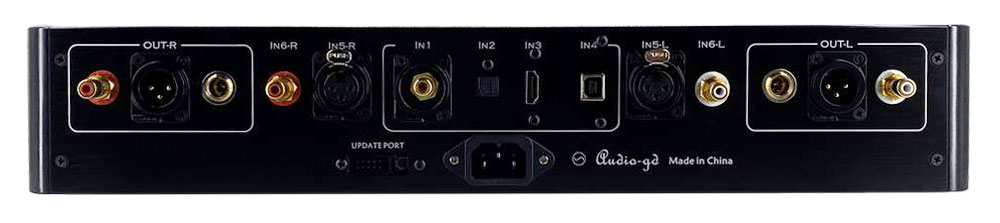

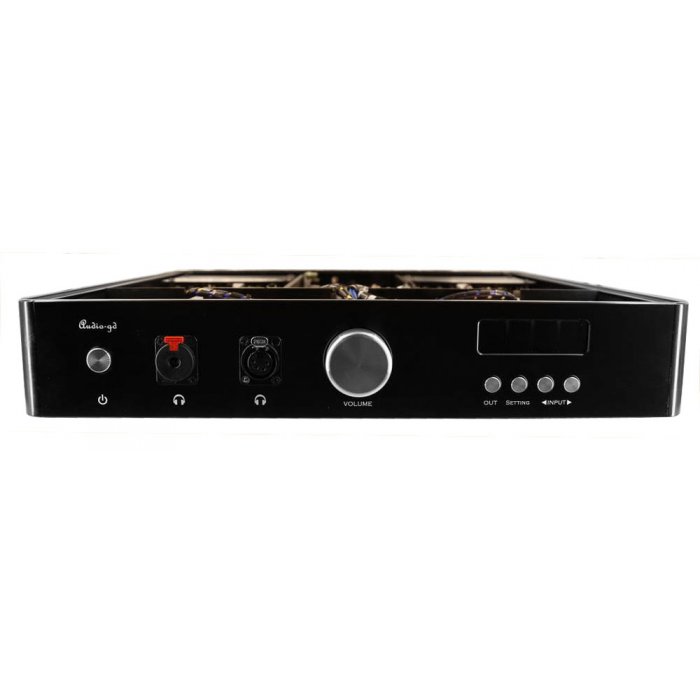

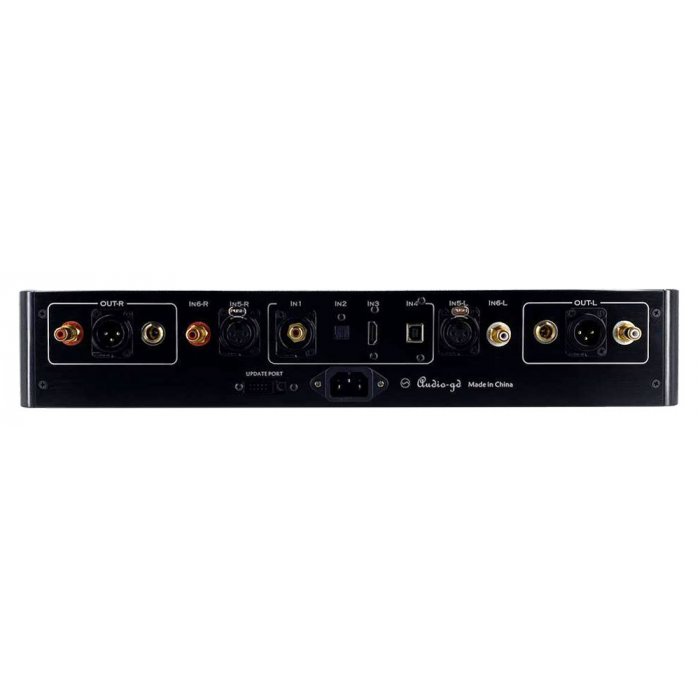

R-27 zarówno w wersji 2020 jak i w najnowszej oferowanej wersji 2021 to przetwornik cyfrowo-analogowy, oparty na drabinkach rezystorowych R-2R w technologii MSB. Urządzenie zawiera również wbudowany w pełni zbalansowany, pracujący w klasie A wzmacniacz słuchawkowy oraz zbalansowany przewzmacniacz. Moc wzmacniacza słuchawkowego sięga 9W przy obciążeniu słuchawkami 40 Ω. Dwa zakresy czułości wzmacniacza słuchawkowego (dual gain modes) pozwalają na współpracę ze słuchawkami o małej i dużej czułości/efektywności. Wszystkie funkcje urządzenia są dostępne z pomocą przełączników umieszczonych na przednim panelu obudowy. Na tylnym panelu obudowy oprócz gniazd wejściowych i wyjściowych umieszczono też port służący do wgrywania uaktualnień firmaware urządzenia. R-27 jest wyposażony w cztery wejścia cyfrowe: RCA 24bit/192KHz; Optical 24bit/92KHz; HDMI I2S 32bit/384KHz; USB 32bit/384KHz - Amanero 384 oraz dwa wejścia analogowe: Niezbalansowane RCA i zbalansowany XLR. Dzięki nim jest kompatybilny ze wszystkimi popularnymi systemami przesyłu dźwięku cyfrowego.

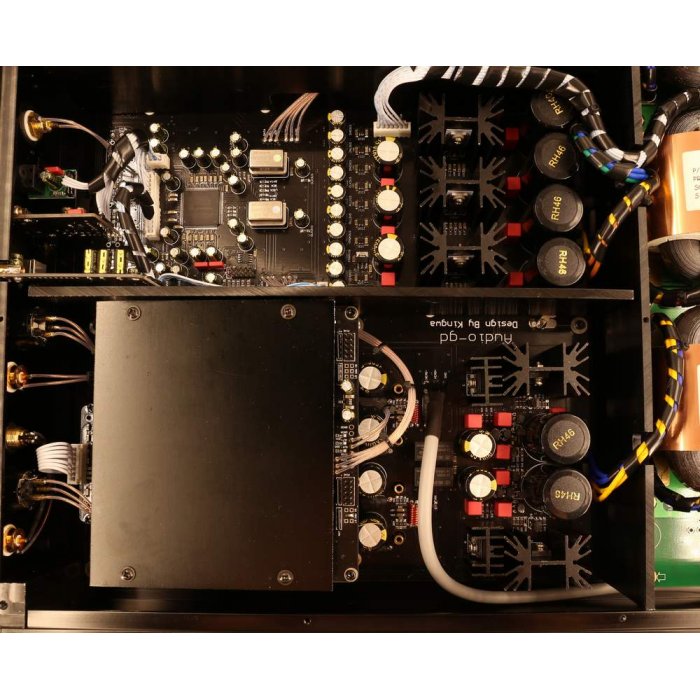

DAC zrealizowano przy pomocy układu "programowalnej matrycy logicznej" FPGA oraz pięciu układów CPLD. Dekoder składa się z ośmiu grup modułów R-2R przetworników cyfrowo analogowych zestawionych razem w zbalansowany dekoder push/pull. Przetwarzanie sygnału DSD zrealizowano w formie 4 grup zbalansowanych, dyskretnych dekoderów. Jako układy zegarów cyfrowych w urządzeniu pracują dwa moduły zegarów/oscylatorów kwarcowych "90/98 MHz Accusilicon 318B femtosecond". Wejście USB zaimplementowano na układzie Amanero 384, co umożliwia dekodowanie sygnałów z rozdzielczościami PCM 384K i DSD512. Przetworniki R-2R pod kontrolą ultra-fast FPGA, są przedstawicielem wielobitowej konstrukcji D/A. Charakteryzują się czystym dźwiękiem, wysoką dynamiką i bardzo niskim poziomem szumu kwantyzacji.

Tor analogowy

Unikalną cechą wszystkich produktów Audio-GD jest wykorzystanie w budowie części analogowej urządzeń, wzmacniaczy pracujących w domenie prądowej. Analogowy stopień firma Audio-GD opracowała samodzielnie, opierając się na układzie wzmocnienia lustra prądowego. Jednostopniowy wzmacniacz pracujący w domenie prądowej ACSS, zbudowany z elementów dyskretnych, bez kondensatorów sprzęgających w torze audio, charakteryzuje się wysoką szczegółowością jak i niebywale niskimi zniekształceniami. Rozwiązanie ACSS pozwoliło zminimalizować problemy wpływu komponentów elektronicznych na barwę. W torze wzmacniacza nie wykorzystuje się scalonych wzmacniaczy operacyjnych OPA. W tradycyjnych konstrukcjach wykorzystywanych przez większość firm, wzmocnienie jest realizowane w trzech stopniach, co prowadzi do kumulacji zniekształceń i ma wpływ na barwę (diagram poniżej). Priorytetem w konstrukcjach Audio-GD, jest jak najmniejszy wpływ części analogowej urządzenia na dźwięk reprodukowany poprzez przetwornik D/A.
Elementy elektroniczne wykorzystywane do budowy urządzeń są bardzo starannie dobierane spośród najlepszych dostępnych, jak i produkowane specjalnie na zamówienie. Wszystkie połączenia wewnątrz obudowy są realizowane za pomocą kabli z czystej miedzi OCC. Nie jest bez znaczenia ręczny proces składania podzespołów i ich wielokrotne testy na różnych etapach produkcji. Gotowe urządzenie jest wygrzewane, a następnie powtórnie testowane przed wysyłką do klienta. Wszystkie produkty Audio-GD są montowane w obudowach aluminiowych. Zapewnia to doskonałe ekranowanie elementów wewnętrznych. Audio-GD oddaje w Wasze ręce produkt głęboko przemyślany, nowatorski, świetnie wykonany z najlepszych dostępnych elementów.

Specyfikacja:

Zasilanie

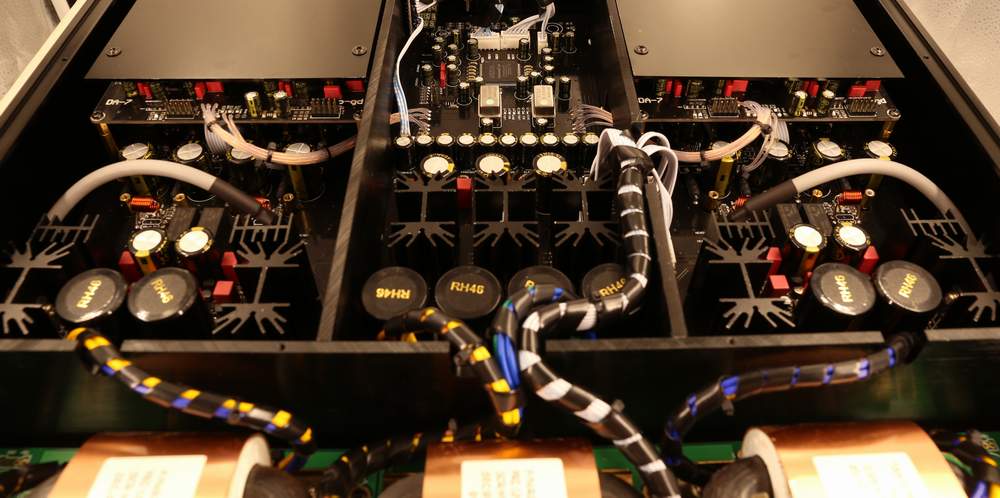

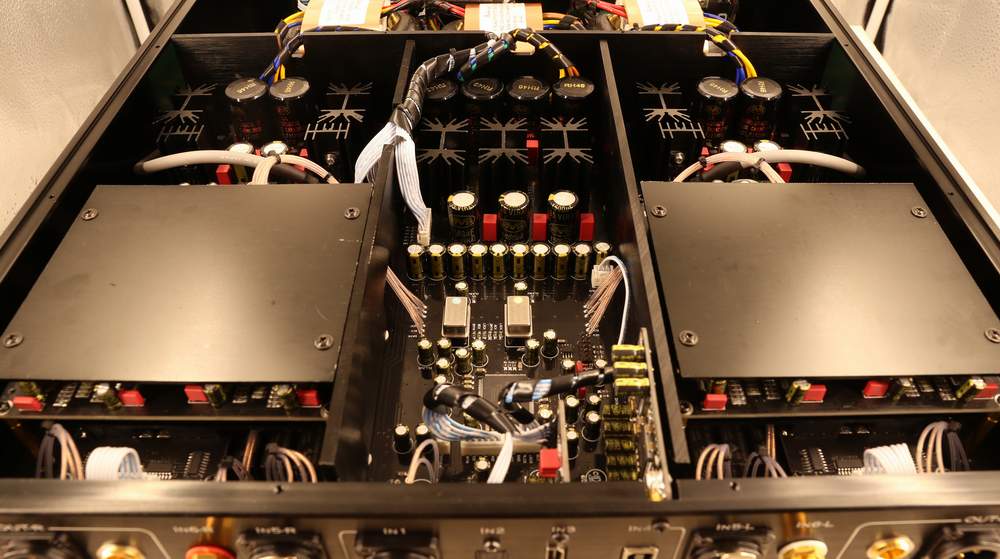

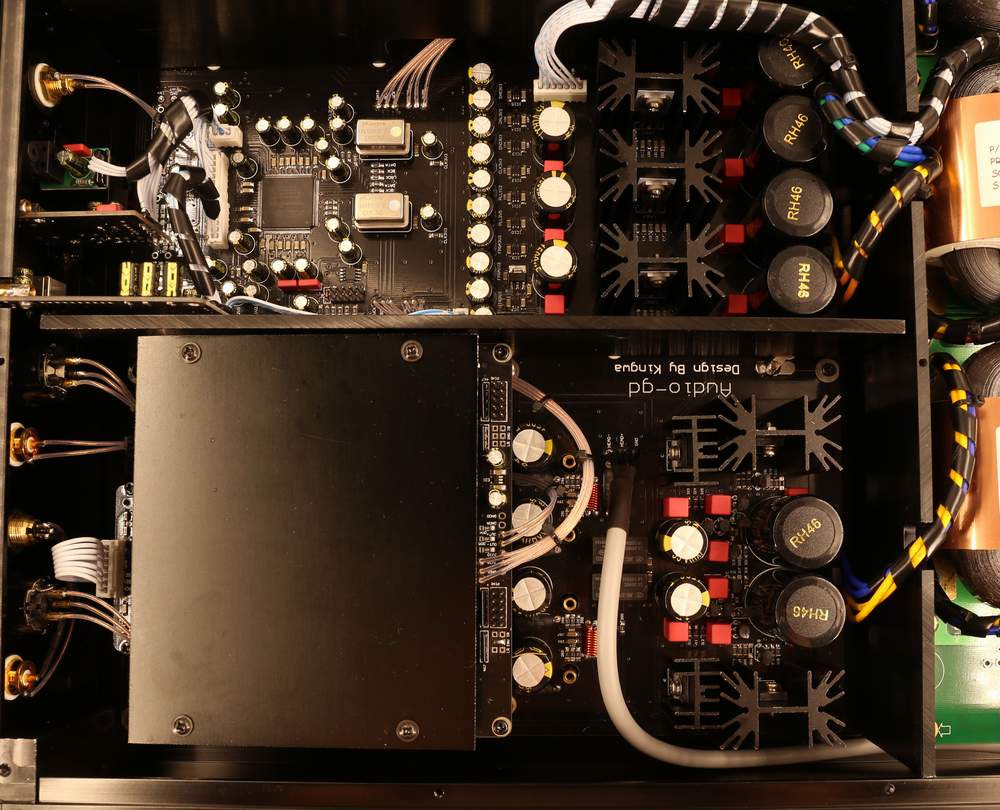

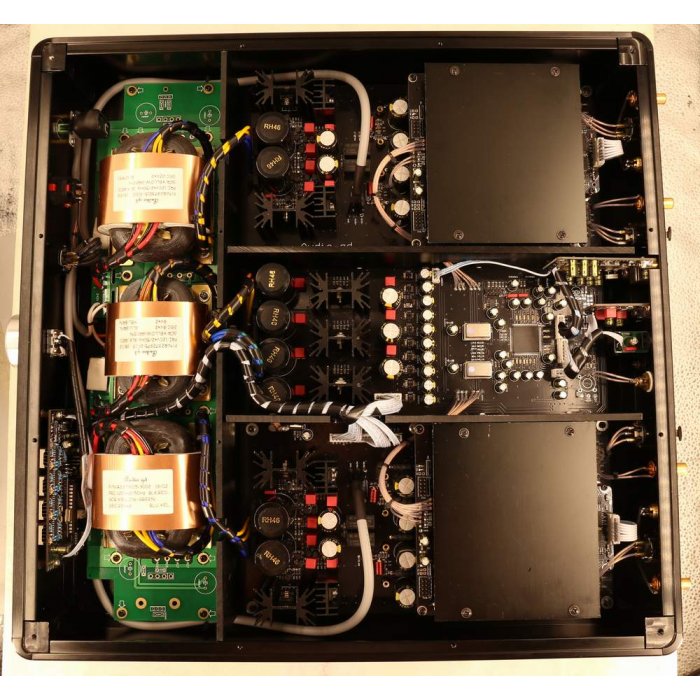

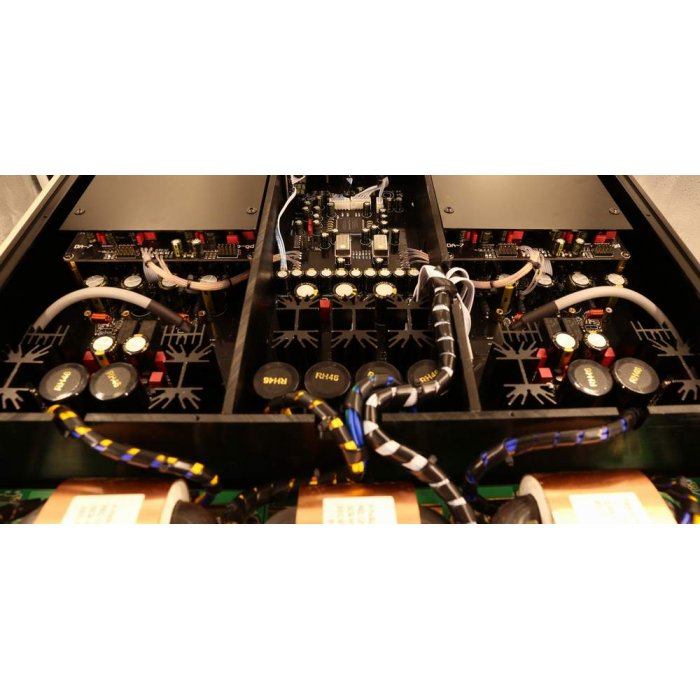

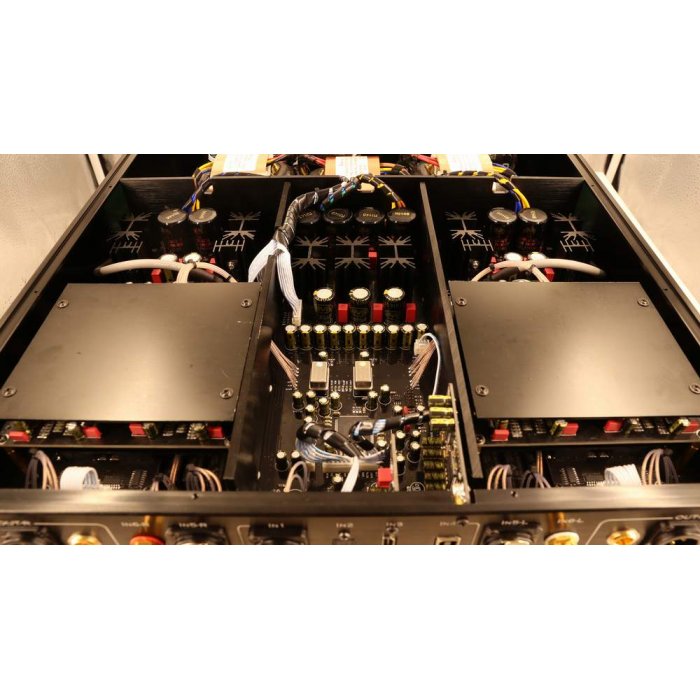

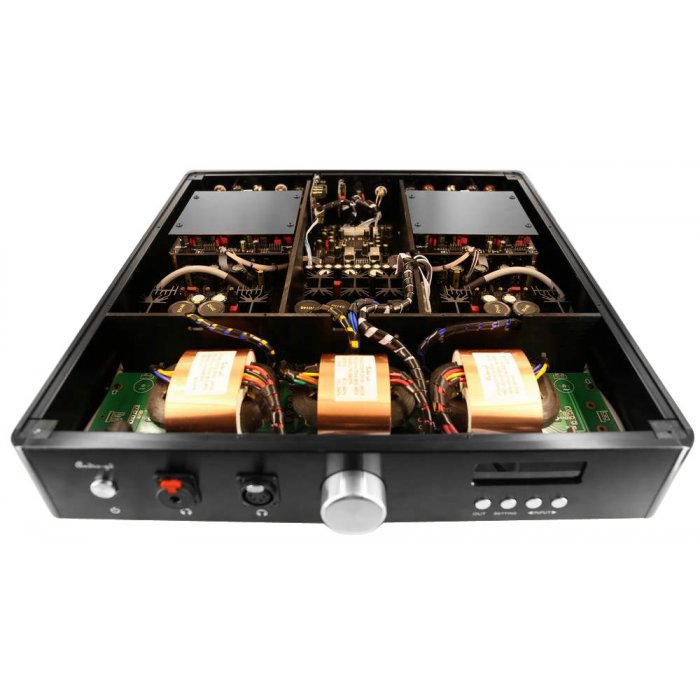

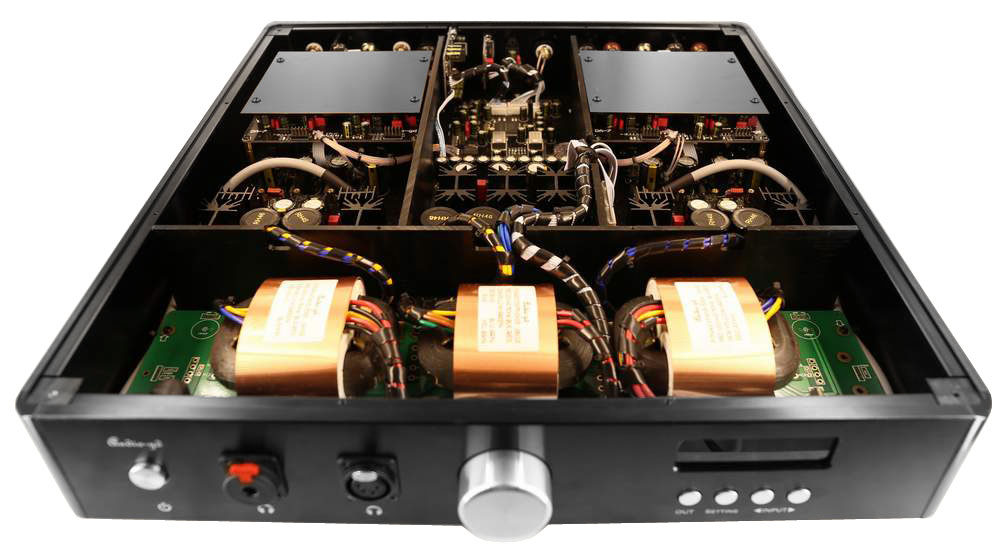

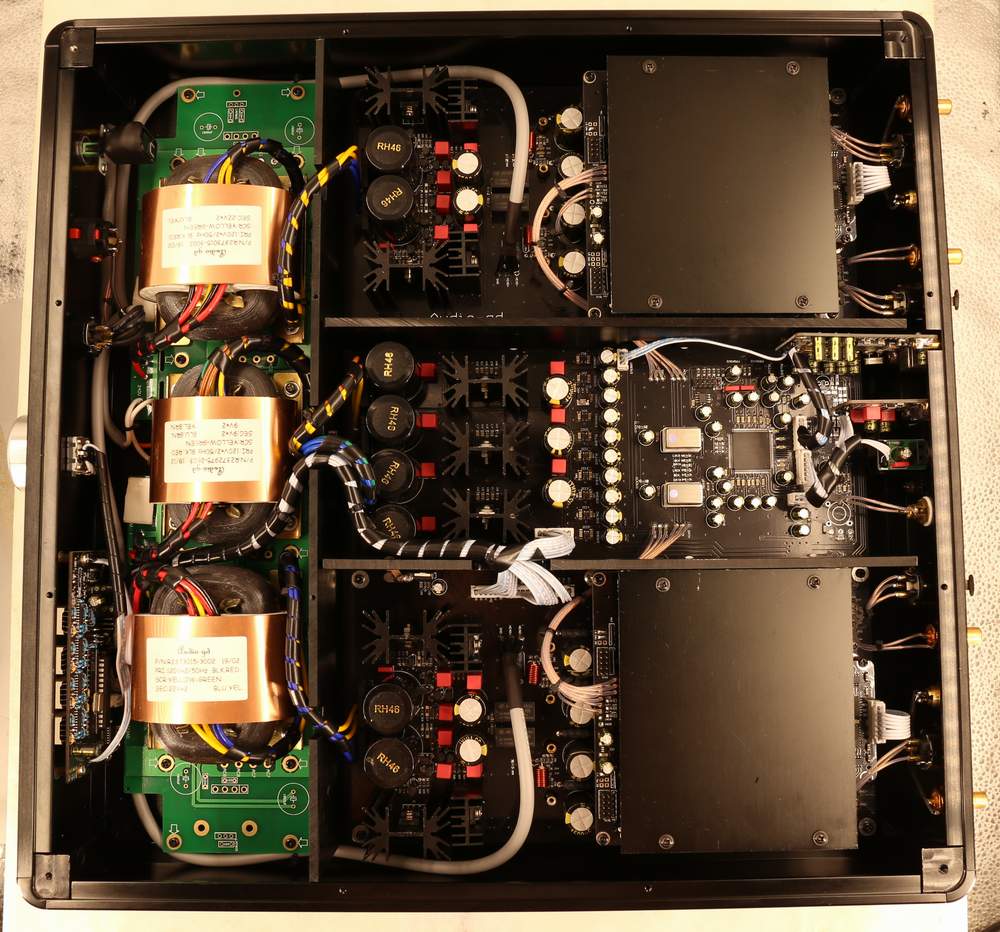

Jednym z kluczowych elementów wysokiej klasy urządzeń audio jest zasilanie. Wszystkie, nawet najtańsze produkty Audio-GD, są wyposażone w wiele dyskretnych, dedykowanych stabilizatorów, zasilających poszczególne moduły składowe urządzeń. W tym celu Audio-GD w swoich produktach stosuje transformatory toroidalne i dyskretne stabilizatory napięcia. Każdy moduł R2R-2 ma dedykowany transformator i sekcje stabilizatorów, osobne dla części cyfrowej i dla każdego kanału części analogowej. Takie rozwiązanie gwarantuje pełną separacje elektryczną modułów. Nie ma niebezpieczeństwa, że prąd zasilania będzie nawet chwilowo niewystarczający, co objawia się w innych urządzeniach słyszalnym ograniczeniem dynamiki, szczególnie w dolnych częstotliwościach pasma odsłuchowego.

Obsługa urządzenia:

1. Wybór wejścia:

Naciśnij przycisk „INPUT”, aby wybrać źródła wejścia.
Wejście 1: RCA - wejście SPDIF.
Wejście 2: Wejście optyczne.
Wejście 3: wejście HDMI-IIS.
Wejście 4: wejście USB.
Wejście 5: wejście analogowe XLR.
Wejście 6: wejście analogowe RCA.

2. Regulacja poziomu sygnału wyjściowego:

Zastosowany został system regulacji głośności szerokopasmowej i nowa technologia wzmocnienia, bez żadnych przełączników, przekaźników lub parametrów zmiany wzmacniacza, zmieniając tryby wzmocnienia, dzięki temu jakość dźwięku jest taka sama w różnych trybach wzmocnienia Użytkownicy po prostu chcą wybrać lepszy tryb dla łatwej regulacji poziomu głośności.
H oznacza wysokie wzmocnienie, a L niskie wzmocnienie. Niskie wzmocnienie wynosi 12DB, pasuje do słuchawek o czułości powyżej 95DB. Duży zysk to 22DB, pasuje do słuchawek o czułości poniżej 95DB, nawet HE6, może być w pełni napędzany.
Poniższy wykres pokazuje objętość i szybkość wzmocnienia do napięcia wyjściowego.



3. Wybór wyjścia sygnału:

Naciśnij przycisk „DAC / HP”, na wyświetlaczu pojawi się „P, H”.
„P” oznacza wyjście urządzenia z XLR / RCA / ACSS z tyłu. XLR i RCA można podłączyć do dwóch wzmacniaczy w tym samym czasie.
„H” oznacza wyjście urządzenia dla słuchawek na płycie czołowej.

4. Funkcje

DAC może ustawić cyfrowe funkcje procesu na płycie czołowej, aby zmienić sygnaturę dźwiękową bez otwierania urządzenia.



5. Ustawienia cyfrowe (zniana sygnatury dźwiękowej urządzenia):

Gdy użytkownik zamierza zmienić funkcję ustawień, radzimy użytkownikowi wyłączyć głośność i zatrzymać odtwarzanie źródła muzyki.
Funkcje przycisku "Setting":
Naciśnij przycisk „Setting” jeden raz, jeden cyfrowy wyświetlacz zacznie migać, a migające cyfry oznaczają, że można zmienić ustawienie. Podczas gdy zegar na wyświetlaczu miga, ponownie naciśnij przycisk „Ustawienia”, gdy kolejny będzie migał, oznacza to, że można zmienić ustawienia. Gdy pierwszy z prawej strony zegar na wyświetlaczu miga i ponownie naciśniemy przycisk „Setting”, wyświetlacz przejdzie do drugiego menu ustawień.
Funkcja przycisku "Left Input":
Gdy wyświetlacz miga, naciśnij przycisk „Left INPUT”, następny lewy zegar cyfrowy zacznie migać, co oznacza, że ​​można zmienić ustawienie.
Funkcja przycisku "Right Input":
Podczas gdy wyświetlacz miga, naciśnij przycisk „Right INPUT”, migające cyfry zmienią stan, co oznacza, że ​​ustawienie uległo zmianie. W trybie ustawień, 5 sekund później bez żadnego naciśnięcia przycisku, wyświetlacz powinien przestać migać i powrócić do normalnego trybu wyświetlania. Użytkownik może rozpocząć odtwarzanie muzyki i zwiększyć głośność.
Poniższy schemat przedstawia menu (dwie strony) dostępnych funkcji:



A. Pierwsza strona MENU

Pierwszy widok:

OS / NOS „O”, aby wybrać oversampling, „N”, aby wybrać tryb NOS.

Drugi widok: Tryb OS / NOS

Podczas gdy ustawienie OS na „O” oznacza, że ​​DAC pracuje w trybie oversamplingu, niższy dźwięk w trybach OS będzie cieplejszy i gładszy.
Tryb „0”: technologia klasy NOS. Tryb „2”: oversampling 2X. Tryb „4”: oversampling 4X. Tryb „8”: oversampling 8X.
Podczas gdy ustawienie OS na „N” oznacza, że ​​DAC pracuje w trybie NOS, będzie miał teraz jeden tryb, jest to pełna nowa konfiguracja NOS.

Trzeci widok: TDA (Symulacja dźwięku SAA7220 + TDA1541A):

Aktywny (1): Symulacja brzmienia TDA1541A, Podczas aktywacji tej funkcji i ustawiania trybu toOS0 lub OS2 lub OS4, symulujacja brzmienia SAA7220 + TDA1541A. W rzeczywistości ta funkcja może pracować z dowolnym trybem ustawień i zapewniać inny smak dźwięku.

Czwarty widok: Wzmocnienie

H oznacza tutaj wysokie wzmocnienie, a L oznacza niskie wzmocnienie. Niskie wzmocnienie wynosi 12DB, pasuje do słuchawek o czułości powyżej 95DB. Duże wzmocnienie wynosi 22DB, pasuje do słuchawek o czułości poniżej 95DB, nawet HE6, może być w pełni napędzane.1

B. Druga strona MENU:

Pierwszy widok: DAC / PRE (Wybierz tylny stan "OUTPUT") „d” oznacza wyjścia XLR / RCA / ACSS z tyłu ustawione na tryb DAC, w przypadku wyłączenia regulacji głośności. (Wyjście słuchawkowe ma zawsze regulację głośności). „P” oznacza wyjścia XLR / RCA / ACSS z tyłu ustawione na tryb przedwzmacniacza, dostępna regulacja głośności.

Drugi widok: Autozaciemnienie wyświetlacza Aktywuj autozaciemnienie (1), wyświetlacz stanie się ciemny po około 10 sekundach od zatrzymania.
Wyłączenie autozaciemnienia (0), wyświetlacz będzie cały czas podświetlony.

Trzeci widok: SYN (wersja Syn dla poprawnych danych HDMI, wersja Asy dla Dith)
Wersja Syn: jeśli wejście HDMI ma szum, zniekształcenie lub oversampling nie ma dźwięku, użytkownik może ustawić 1. WŁ. (1) lub WYŁ (0), aby naprawić problem. Domyślnie jest to OFF (0). Wersja ASY: Aktywny (1) lub Nieaktywny (0) dla wszystkich wejść. Domyślnie urządzenie posiada wbudowane oprogramowanie układowe Asy.

4 widok: pilot
Oznacza to ustawienie funkcji zdalnej, jeśli jest ustawione na 0, czy to długie, czy krótkie naciśnięcie przycisku głośności pilota, głośność jednostki zmienia się tylko o 1 stopień. Jeśli ustawiono na 1 w tej sekcji, naciśnięcie i przytrzymanie regulacji głośności pilota spowoduje, że głośność urządzenia zmieni się w sposób ciągły. W przypadku ustawienia na 1, urządzenie będzie sterowało innymi urządzeniami,aby dezaktywować ustaw na 0.

Przykładowe ustawienia:
I. Ustaw na najbardziej neutralny tryb dźwięku (8-krotne oversampling, tryb nie-TDA):
Naciśnij przycisk „SETTING” jeden raz, pierwszy zegar aktywuje cyfrę 1. Menu zacznie migać, następnie wciśnij „Right INPUT”, ustaw go na „0”, a następnie naciśnij przycisk „SETTING” jeden raz, drugi zegar na wyświetlaczu zacznie migać, naciśnij przycisk „Right INPUT” ustaw na „8”, a następnie naciśnij przycisk „SETTING” jeden raz, trzecie miganie cyfrowe, wciśnij „Right INPUT” ustaw na „0”.
II. Ustaw na TDA1541 Tryb symulacji:
Naciśnij przycisk „SETTING” jeden raz, pierwszy cyfra pierwszego menu zacznie migać, następnie wciśnij „Right INPUT”, ustaw go na „0”, a następnie naciśnij przycisk „SETTING” jeden raz, drugie zegar cyfrowy zacznie migać, wciśnij „ Right INPUT „ustaw na„ 0 ”lub„ 2 ”lub„ 4 ”(liczba niższych dźwięków jest cieplejsza i gładsza), a następnie naciśnij przycisk„ SETTING ”jeden raz, trzeci zegar cyfrowy zacznie migać, wciśnij„ prawe wejście ” „ustaw na„ 1 ”.
III. Ustaw na tryb NOS (Nowy konfiguruj tryb NOS z symulacją trybu TDA dla jednego z najbardziej ciepłych i gładkich dźwięków):
Naciśnij przycisk „SETTING” jeden raz, pierwszy zegar cyfrowy zacznie migać, następnie wciśnij „Right INPUT”, ustaw go na „N”, a następnie naciśnij przycisk „SETTING” dwa razy, trzeci zegar cyfrowy zacznie migać, wciśnij „ Prawo INPUT „ustaw na„ 1 ”. IV. Ustaw tryb High Gain:
Naciśnij przycisk „SETTING” jeden raz, czwarty zegar cyfrowy zacznie migać, a następnie naciśnij przycisk „Right INPUT” ustawiony na „H”.
V. Ustaw na tryb wyjścia DAC:
Naciśnij przycisk „SETTING” jeden raz, czwarty zegar cyfrowy zacznie migać, a następnie naciśnij przycisk „SETTING” jeden raz, miga pierwszy cyfrowy numer drugiego menu, wciśnij „Right INPUT” ustawione na „d”.
VI. Ustaw tryb zdalnego sterowania głośnością:
Naciśnij przycisk „SETTING” jeden raz, pierwszy zegar cyfrowy zacznie migać, a następnie naciśnij przycisk „Left INPUT” jeden raz, miga czwarta cyfra drugiego menu, naciśnij przycisk „Right INPUT” ustawiony na „1” .


Wyjście I2S - HDMI oznaczenia sygnałów na poszczególnych pinach:

Pin 1 : SDATA -
Pin 2 : GND
Pin 3 : SDATA +
Pin 4 : SCLK +
Pin 5 : GND
Pin 6 : SCLK -
Pin 7 : LRCK -
Pin 8 : GND
Pin 9 : LRCK +
Pin 10: NC
Pin 11: GND
Pin 12: NC
Pin 13: NC
Pin 14: NC
Pin 15: NC
Pin 16: NC
Pin 17: GND
Pin 18: NC
Pin 19: NC
