Audio-GD R-28 Full Clocks Upgrade version

Audio-GD
In stock Audio-GD R-28 Full Clocks Upgrade version
  • Kod produktu AUDIO-GD-R-28-2022
  • Dostępność: Brak w magazynie

Cena:


Koszt dostawy: 0,00


R-2R DAC/headamp/Preamp
Wejścia cyfrowe: RCA, TOSLINK SPFIF, I2S HDMI, USB Amanero
Wyjścia analogowe: RCA, XLR, ACSS, słuchawkowe

  • Zamówienia on-line powyżej 1000,00 zł wysyłamy do Ciebie GRATIS
  • Wszystkie produkty wysyłamy na terenie Polski, do krajów EU oraz na cały świat

Audio-GD R-28 (2022)

Odnośnik do strony produktu na witrynie producenta: AUDIO GD

R-28 zarówno w wersji 2022 jak i w poprzedmio oferowanej wersji 2021 to w przetwornik cyfrowo-analogowy, oparty na drabinkach rezystorowych R-2R w technologii MSB. Podobnie, jak jego "większy brat R-27", urządzenie zawiera również wbudowany w pełni zbalansowany, pracujący w klasie A wzmacniacz słuchawkowy oraz zbalansowany przewzmacniacz. Moc wzmacniacza słuchawkowego sięga 8W przy obciążeniu słuchawkami 40 Ω. Dwa zakresy czułości wzmacniacza słuchawkowego (dual gain modes) pozwalają na współpracę ze słuchawkami o małej i dużej czułości/efektywności. Wszystkie funkcje urządzenia są dostępne z pomocą przełączników umieszczonych na przednim panelu obudowy. Na tylnym panelu obudowy oprócz gniazd wejściowych i wyjściowych umieszczono też port służący do wgrywania uaktualnień firmaware urządzenia. R-28 jest wyposażony w cztery wejścia cyfrowe: RCA 24bit/192KHz; Optical 24bit/92KHz; HDMI I2S 32bit/384KHz; USB 32bit/384KHz oraz jedno wejście analogowe - zbalansowany XLR.

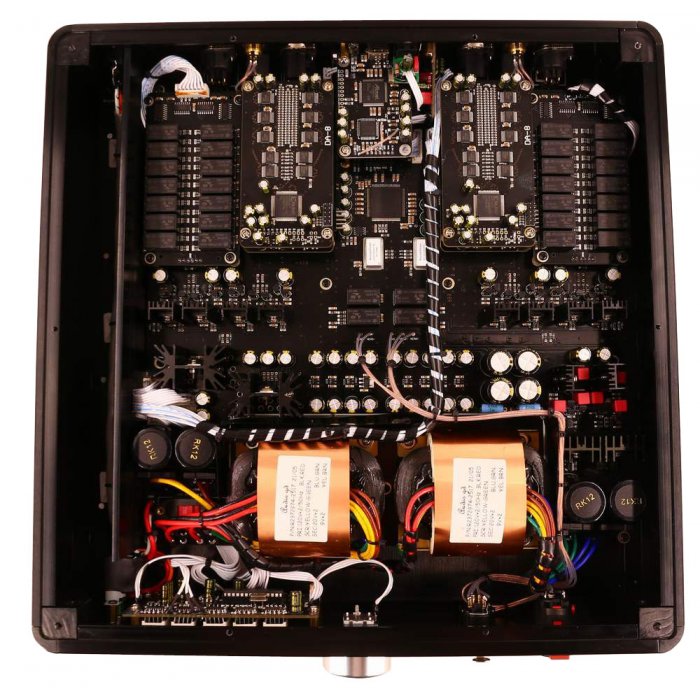

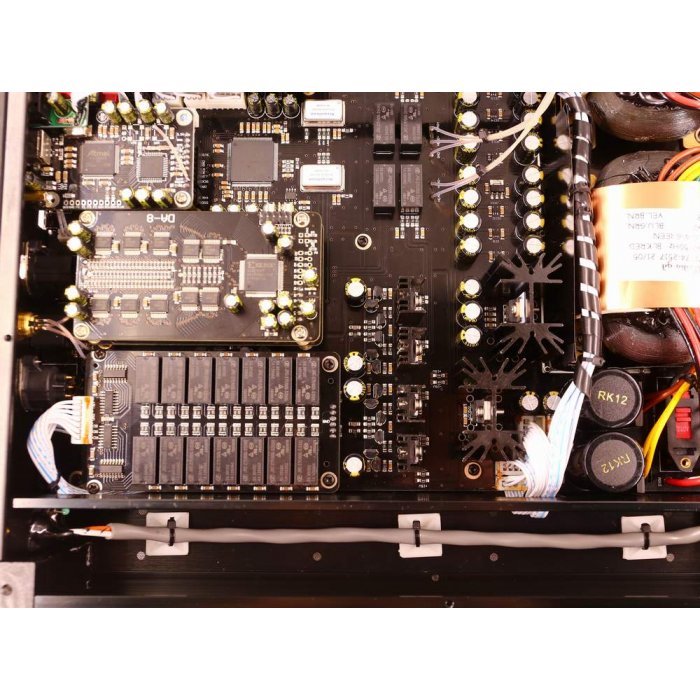

Zarówno R-28, jak i jego "większego brata" R-27, DAC zrealizowano przy pomocy układu "programowalnej matrycy logicznej" FPGA oraz pięciu układów CPLD. Dekoder składa się z czterech grup modułów R-2R przetworników cyfrowo analogowych zestawionych razem w zbalansowany dekoder push/pull. Przetwarzanie sygnału DSD zrealizowano w formie 4 grup zbalansowanych, dyskretnych dekoderów. Jako układy zegarów cyfrowych w urządzeniu pracują dwa moduły zegarów/oscylatorów kwarcowych "90/98 MHz Accusilicon 318B femtosecond". Wejście USB zaimplementowano na układzie Amanero 384, co umożliwia dekodowanie sygnałów z rozdzielczościami PCM 384K i DSD512. Przetworniki R-2R pod kontrolą ultra-fast FPGA, są przedstawicielem wielobitowej konstrukcji D/A. Charakteryzują się czystym dźwiękiem, wysoką dynamiką i bardzo niskim poziomem szumu kwantyzacji. W wersji 2022 zaimplementowano wyświetlanie częstotilwości próbkowania cyfrowego sygnału wejściowego i symulację sygnatury dźwiękowej zbliżonej do płyty winylowej.

Tor analogowy

Unikalną cechą wszystkich produktów Audio-GD jest wykorzystanie w budowie części analogowej urządzeń, wzmacniaczy pracujących w domenie prądowej. Analogowy stopień firma Audio-GD opracowała samodzielnie, opierając się na układzie wzmocnienia lustra prądowego. Jednostopniowy wzmacniacz pracujący w domenie prądowej ACSS, zbudowany z elementów dyskretnych, bez kondensatorów sprzęgających w torze audio, charakteryzuje się wysoką szczegółowością jak i niebywale niskimi zniekształceniami. Rozwiązanie ACSS pozwoliło zminimalizować problemy wpływu komponentów elektronicznych na barwę. W torze wzmacniacza nie wykorzystuje się scalonych wzmacniaczy operacyjnych OPA. W tradycyjnych konstrukcjach wykorzystywanych przez większość firm, wzmocnienie jest realizowane w trzech stopniach, co prowadzi do kumulacji zniekształceń i ma wpływ na barwę (diagram poniżej). Priorytetem w konstrukcjach Audio-GD, jest jak najmniejszy wpływ części analogowej urządzenia na dźwięk reprodukowany poprzez przetwornik D/A.
Elementy elektroniczne wykorzystywane do budowy urządzeń są bardzo starannie dobierane spośród najlepszych dostępnych, jak i produkowane specjalnie na zamówienie. Wszystkie połączenia wewnątrz obudowy są realizowane za pomocą kabli z czystej miedzi OCC. Nie jest bez znaczenia ręczny proces składania podzespołów i ich wielokrotne testy na różnych etapach produkcji. Gotowe urządzenie jest wygrzewane, a następnie powtórnie testowane przed wysyłką do klienta. Wszystkie produkty Audio-GD są montowane w obudowach aluminiowych. Zapewnia to doskonałe ekranowanie elementów wewnętrznych. Audio-GD ddaje w Wasze ręce produkt głęboko przemyślany, nowatorski, świetnie wykonany z najlepszych dostępnych elementów.

Specyfikacja:

Odstęp sygnału od szumu (S/N Ratio)
  • >120DB
Impedancja wyjściowa
  • 1 Ω / Headphone output
  • 5 Ω / DAC / Preamp output
Moc wyjściowa
  • 9500mW / 25 Ω
  • 8000mW / 40 Ω
  • 3500mW / 100 Ω
  • 1200mW / 300 Ω
  • 600mW / 600 Ω
Czułość wejścia (minimalna impedancja słuchawek 15 Ω
  • 0.5 Vp-p(75 Ω, Coaxial)
  • 19 dBm (Optical)
Wspierane systemy operacyjne
  • Windows, OSX, Linux, ISO
Pasmo przenoszenia
  • 20Hz - 20KHz (< - 0.5dB)
  • 1Hz - 140KHz ( - 3dB amp only )
THD(Whole unit)
  • <0.002% (0DBV output level )
THD (Built in amps)
  • <0.0003% (0DBV output level )
Przesłuch międzykanałowy
  • < 0.05 dB
Częstotliwość próbkowania
  • USB mode & I2S: 44.1kHz, 48kHz, 88.2kHz, 96kHz, 176.4kHz , 192kHz, 352.8kHz,384kHz
  • Coaxial: 44.1kHz, 48kHz, 88.2kHz, 96kHz, 176.4kHz ,192kHz
  • Optical: 44.1kHz, 48kHz, 88.2kHz, 96kHz
Poziom sygnału wyjściowego
  • Headphone output: 19V RMS (balance)
  • Preamp Variable output: 10V RMS (balance)
  • DAC Variable output: 5 V RMS (balance)
Zasilanie
  • 220-240V AC 50/60 Hz
Moc pobierana
  • 33W
Waga
  • Approximately 7,5KG
Rozmiar
  • W360 X L360 X H85 (mm, pełne aluminium )
Akcesoria
  • kabel zasilający
  • kabel USB

Zasilanie

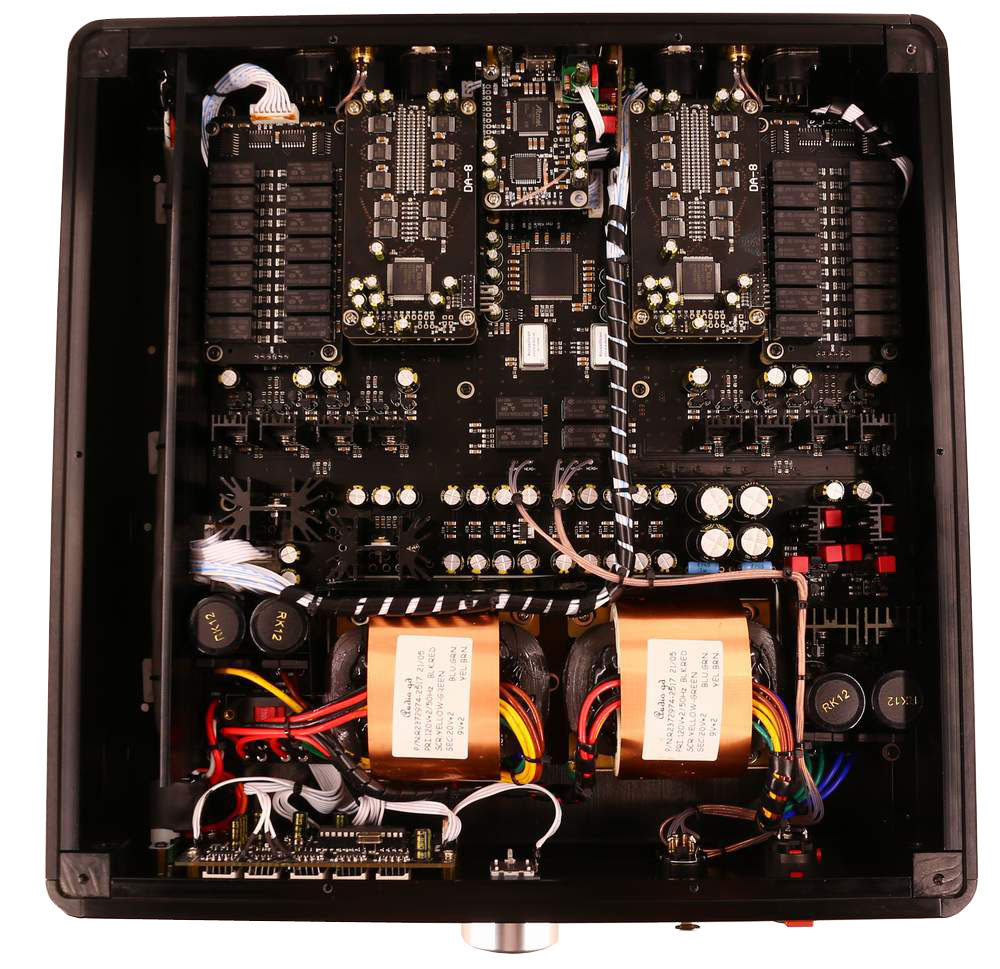

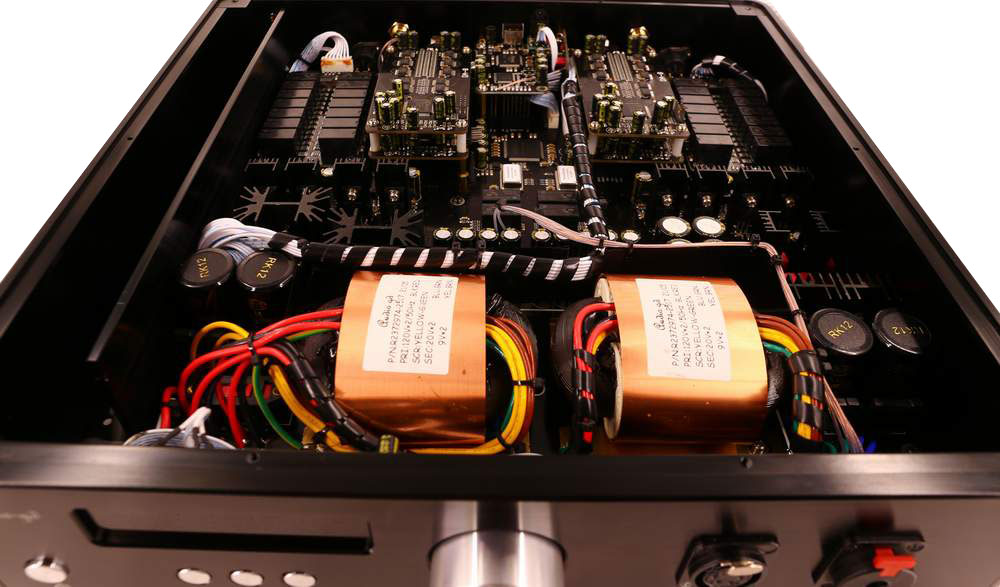

Jednym z kluczowych elementów wysokiej klasy urządzeń audio jest zasilanie. Wszystkie, nawet najtańsze produkty Audio-GD, są wyposażone w wiele dyskretnych, dedykowanych stabilizatorów, zasilających poszczególne moduły składowe urządzeń. W tym celu Audio-GD w swoich produktach stosuje transformatory toroidalne i dyskretne stabilizatory napięcia. Każdy moduł R2R-2 ma dedykowany transformator i sekcje stabilizatorów, osobne dla części cyfrowej i dla każdego kanału części analogowej. Takie rozwiązanie gwarantuje pełną separacje elektryczną modułów. Nie ma niebezpieczeństwa, że prąd zasilania będzie nawet chwilowo niewystarczający, co objawia się w innych urządzeniach słyszalnym ograniczeniem dynamiki, szczególnie w dolnych częstotliwościach pasma odsłuchowego.

Najważniejsze cechy:

  • Skonstruowany w oparciu o 4 moduły R-2R pod kontrolą FPGA ,
  • 4 wejścia cyfrowe:
    • Optical neutralne wejście w standardzie SPDIF 24bit/192KHz;
    • RCA neutralne wejście w standardzie SPDIF 24bit/192KHz;
    • USB ultra neutralne wejście oparte na Amanero Combo 384 32bit/384KHz;
    • I2S ultra neutralne wejście w 32bitowym standardzie zapewniającym ultra niski jitter 32bit/384KHz;
  • Obsługiwany oversampling: NOS, x2, x4, x8 (zależny od ustawień użytkownika),
  • Pamięć ostatnich ustawień parametrów pracy, przywracana przy włączeniu,
  • obsługiwana gęstość zapisu do 32bit/384kHz (USB)
  • 0,05% tolerancji w systemie regulacji wzmocnienia

W urządzeniu wbudowane są 4 kanały regulacji wzmocnienia do kontroli balansu. Sterowanie odbywa się za pomocą sygnału cyfrowego, ale zastosowane przekaźniki kontrolują rezystory w torze analogowym. Rezystory Vishay lub KOA 0,1% pracują w trybie równoległym, aby uzyskać tolerancję 0,05%.

Zastosowane technologie:

  • Konstrukcja dyskretnego modułu analogowego w pełni zbalansowana bez żadnego wzmacniacza operacyjnego w kanałach sygnałowych - ACSS (Audio-gd Current Signal System).
  • Tor audio pozbawiony kondensatorów sprzęgających w module analogowym.
  • Non-feedback.
  • Transformatory modułu zasilania R-core.
  • aluminiowa obudowa.
  • Montaż przewlekany.

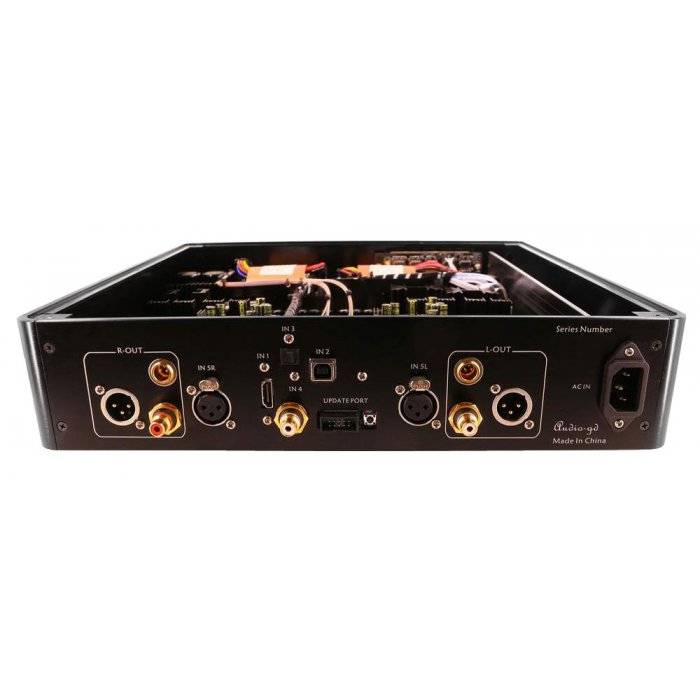

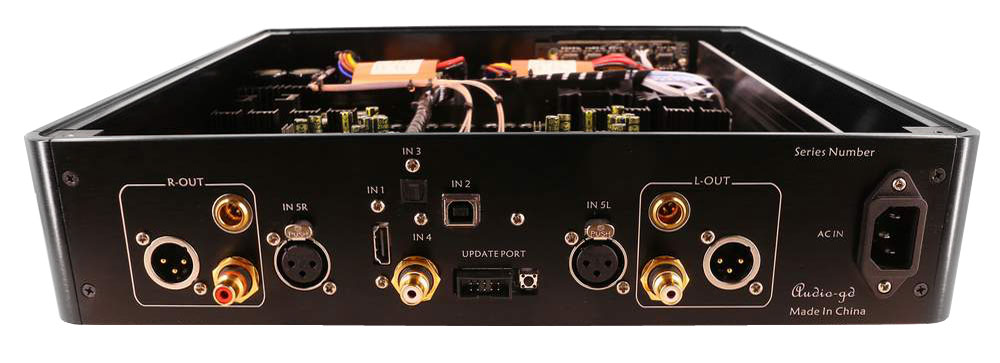

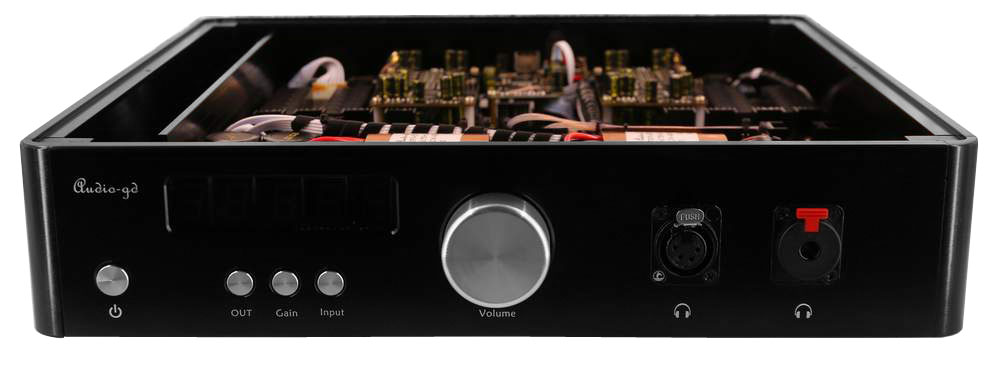

1. Wybór wejścia:

Naciśnij przycisk „INPUT”, aby wybrać źródła wejścia.
Wejście 1: RCA - wejście SPDIF.
Wejście 2: Wejście optyczne.
Wejście 3: wejście HDMI-IIS.
Wejście 4: wejście USB.
Wejście 5: wejście analogowe XLR.
Wejście 6: wejście analogowe RCA.

2. Regulacja poziomu sygnału wyjściowego:

Zastosowany został system regulacji głośności szerokopasmowej i nowa technologia wzmocnienia, bez żadnych przełączników, przekaźników lub parametrów zmiany wzmacniacza, zmieniając tryby wzmocnienia, dzięki temu jakość dźwięku jest taka sama w różnych trybach wzmocnienia Użytkownicy po prostu chcą wybrać lepszy tryb dla łatwej regulacji poziomu głośności.
H oznacza wysokie wzmocnienie, a L niskie wzmocnienie. Niskie wzmocnienie wynosi 12DB, pasuje do słuchawek o czułości powyżej 95DB. Duży zysk to 22DB, pasuje do słuchawek o czułości poniżej 95DB, nawet HE6, może być w pełni napędzany.
Poniższy wykres pokazuje objętość i szybkość wzmocnienia do napięcia wyjściowego.


Przełącznik trybu wyjściowego DAC/PREAMP:

Wyłączony: wyjście XLR/RCA/ACSS urządzemie pracuje wyłącznie jako przetwornik DAC.
Włączony: wyjście XLR/RCA/ACSS - urządzemie działa jako przedwzmacniacz.
Stan tego przełącznika nie wpływa na wyjścia słuchawkowe.

Automatycznie przyciemnianie wyświetlacza:

Wyświetlacz urządzenie może pracować w trybie z automatycznym przyciemnianiem, co wymaga włączenia/wyłączenia odpowiedniej zworki dedykowanej do ustawienia trybu pracy wyświetlacza.
Uwaga:  Nie wolno włączać ani wyłączać zworek, gdy urządzenie jest włączone do zasilania.

Zmiana sygnatury dźwiękowej:

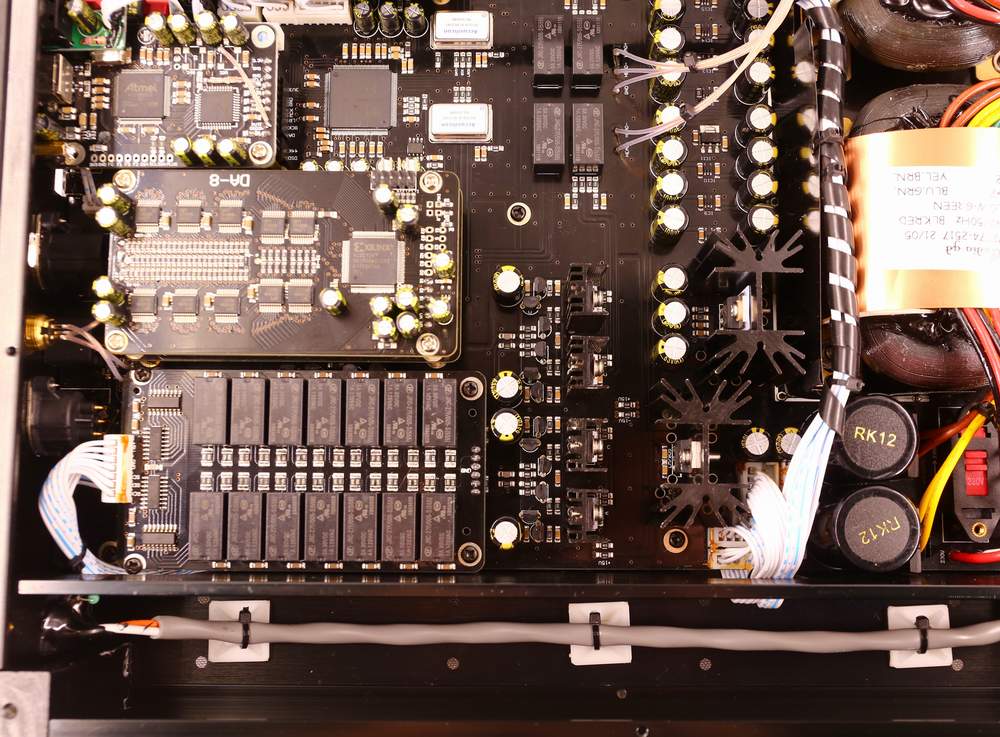

Zmiana sygnatury dźwiękowej jest możliwa poprzez zmianę trybu pracy jednostki cyfrowej FPGA przy pomocy wbudowanych zworek (ang: jumper). Zworki można łączyć/rozłączać tylko przy wyłączonym napięciu zasilania urządzenia. Poniższe zdjęcie oraz tabela przedstawiają fizyczną lokalizację zworek na płucie urządzenia oraz zmienianą funkcjonalność FPGA wpływającą na sygnaturę dźwiękową.

Audio-Gd R8



S1 z wciśniętą zworką (Praca w trybie NOS)

Jumpers Number

Jumper Setting

Opis funkcji

S3

Inactive (OFF)

Active (ON)

PLL setting

S2



Uwaga 2



S7

Reserved

S6

Reserved
  Mode 1 Mode 2 Mode 3 Mode 3

S4

 (ON)

 (OFF)  (ON)  (OFF)

S5

 (ON)

 (ON)  (OFF)  (OFF)



S1 bez zworki (praca w trybie oversamplingu)

Jumpers Number

Jumper Setting

Opis funkcji

S3

Inactive (OFF)

Active (ON)

PLL setting

S2



Uwaga 2





 8X OS

4X OS

2X OS

NOS

The sound will become smoother and warmer while setting lower oversampling.Default setting in the 8X OS which is the best neutral sound.

S7  (OFF)  (ON)  (OFF)  (ON)

S6

 (OFF)

 (OFF)

 (ON)

 (ON)

S4

Reserved

S5

Reserved
