Audio-GD D-28.38 Full Clocks upgrade version (ES9038Pro)

Audio-GD
  • Kod produktu AUDIO-GD-D28.38-FULL

Cena:

3 990,00 zł

szt.


Koszt dostawy: 14,69


Zbalansowany DAC/przedwzmacniacz/wzmacniacz słuchawkowy
Dual Sabre ES9038Pro
32bit/PCM384K/DSD512
Wejścia analogowe: XLR, RCA
Wejścia cyfrowe:  USB, RJ45 I2S, SPDiF, RCA
Wyjścia: zbalansowane XLR, RCA, ACSS
Wyjścia słuchawkowe: Jack 6.3mm, 4-pinowe zbalansowane

  • Zamówienia on-line powyżej 1000,00 zł wysyłamy do Ciebie GRATIS
  • Wszystkie produkty wysyłamy na terenie Polski, do krajów EU oraz na cały świat

Audio GD D-28.38 Full Clocks upgrade version (ES9038Pro)

Przetwornik cyfrowo-analogowy D-28.38 firmy Audio-gd jest urządzeniem zbudowanym z wykorzystaniem wysokiej jakości elementów i zastosowaniem rozwiązań mających na celu uzyskanie neutralnej sygnatury dźwiękowej przy bardzo niskich zniekształceniach. W wersja urządzenia D-28.38 full clocks upgrade zastosowano układ Sabre ES9038Pro oraz specjalną konstrukcję zegarów kwarcowych bardzo wysokiej stabilności (Femtosecond Accusilion *2). Urządzenie posiada cztery wejścia cyfrowe: koncentryczne RCA, optyczne SPDiF, I2S RJ45 oraz USB. Wejście USB zbudowano z zastosowaniem chipu Amanero 384. Urządzenie obsługuje DSD (up to DSD512) oraz PCM 32 bit (up to 384kHz). Konstrukcja urządzenia pozwala użytkownikowi na dokonanie wyboru jednego z siedmiu cyfrowych filtrów dla modulacji PCM oraz jednego z czterech predefiniowanych cyfrowych filtrów dla modulacji DSD. (Filtry PCM: Slow roll-off, Linear, Fast roll-off, Minimum, Slow roll-off, Minimum, Fast roll-off, Apodizing, Fast roll-off, Hybrid, Brickwall filter. Filtry DSD: 47K, 50K, 60K, 70K) Zmiana filtru umożliwia delikatną modyfikację sygnatury dźwiękowej urządzenia w celu dostosowania jej do charakteru odtwarzanego utworu.
Urządzenie można również wykorzystywać w charakterrze wzmacniacza słuchawkowego oraz przedwzmacniacza. Dlatego zostało wyposażone w sterowany cyfrowo pasywny, drabinkowy regulator głośności. Głośność można zmieniać pokrętłem z przedniego panelu oraz z pilota zdalnego sterowania. Opróćz wejścia cyfrowego można wybrać również jedno z dwóch wejść analogowych: zbalansowane XLR lub niezbalansowane RCA. Wtedy źródłem sygnału może być również dowolne zewnętrzne urządzenie analogowe. Sygnał z urządzenia może zostać wyprowadzony na wyjście słuchawkowe lub jedno z trzech wyjść służących do podłączenia zewnętrznego wzmacniacza mocy zbalansowane XLR, niezbalansowane RCA, ACSS.

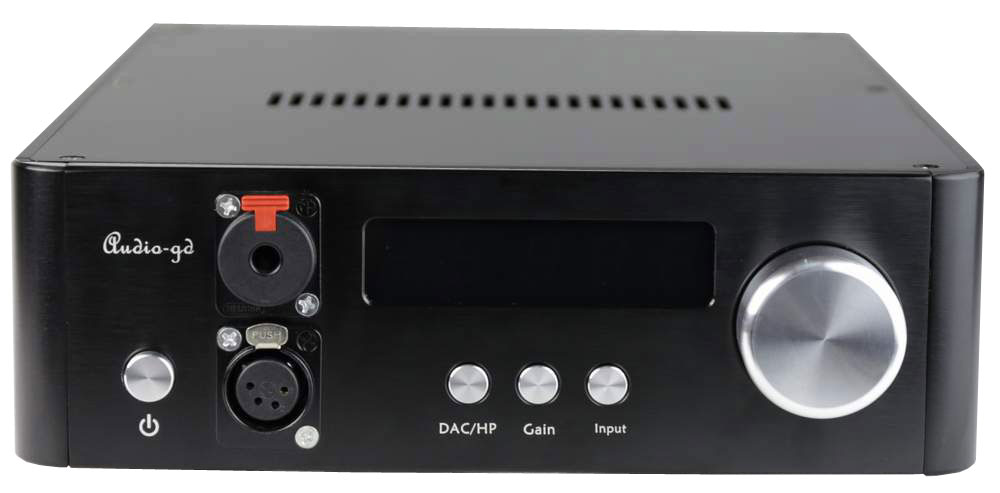

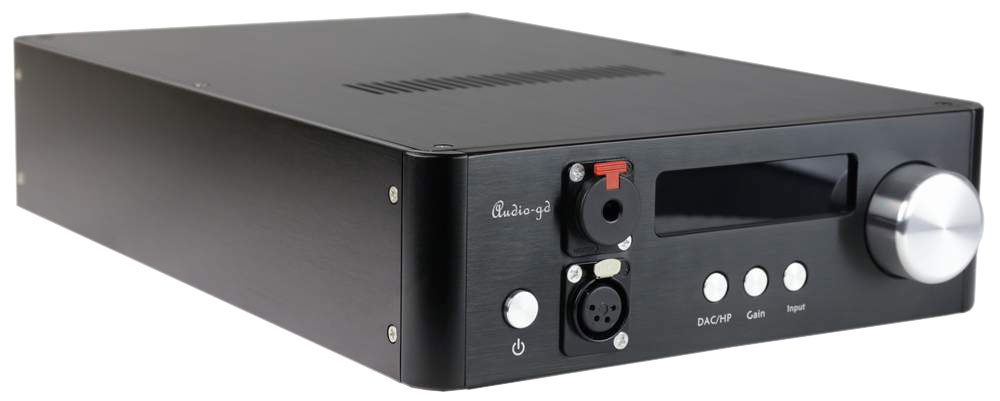

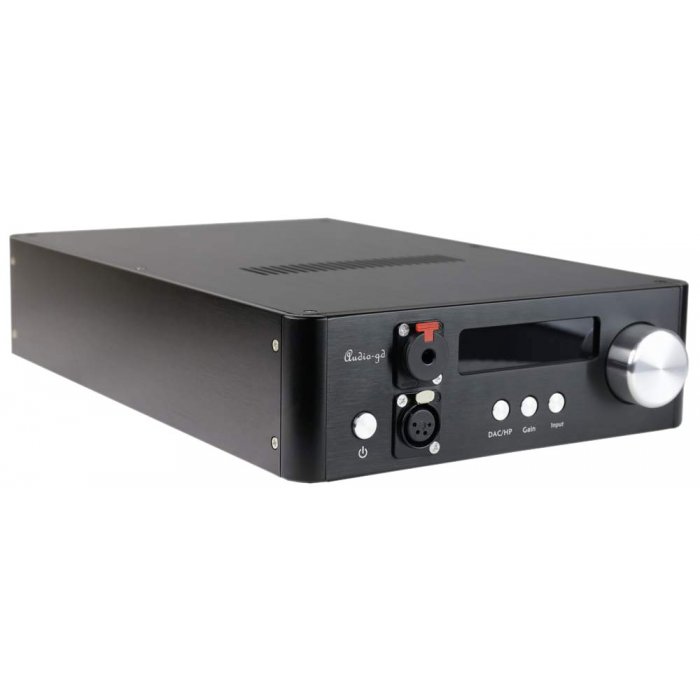

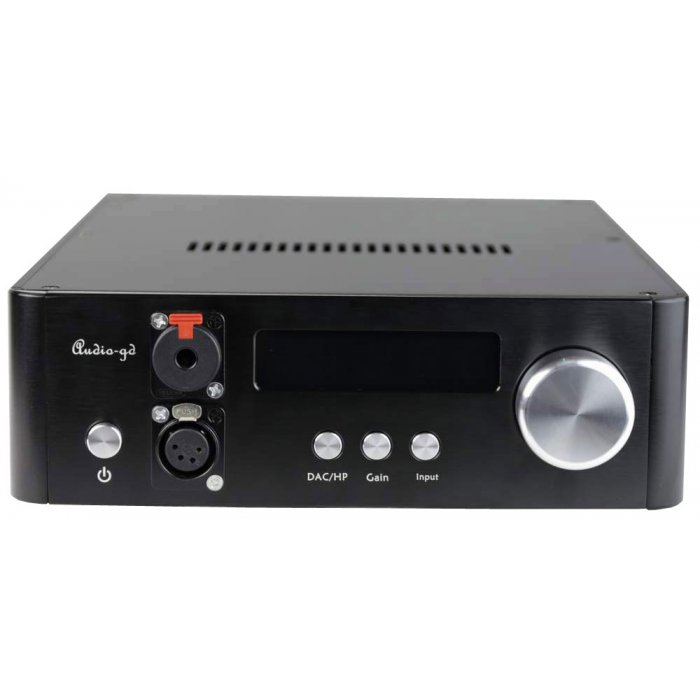

Przełącznik DAC/HP pozwala wybrać tryb pracy wzmacniacza słuchawkowego lub przedwzmacniacza.
Przełącznik Gain przełącza tryby wzmocnienia sygnału odpowiednio (na wyświetlaczu):

  • L - tryb wolny 100 krokowy
  • H - tryb szybki 64 krokowy
  • F - tryb pełny duże wzmocnienie 100 krokowy
  • S - tryb super duże wzmocnienie 64 krokowy

Zastosowanie dwóch nowych trybów ma na celu zwiększenie komfortu w obsłudze niskiej czułości słuchawek jak HE-6 lub źródła które ma niski poziom napięcia wyjściowego.

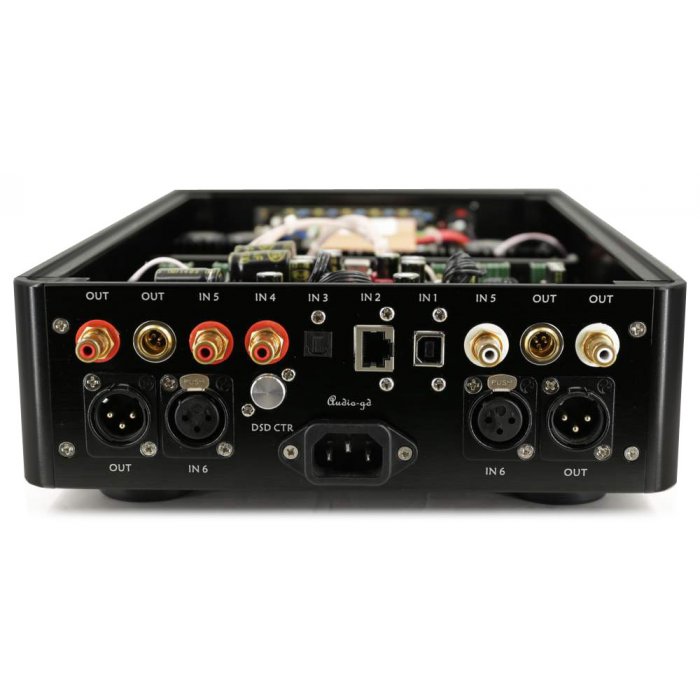

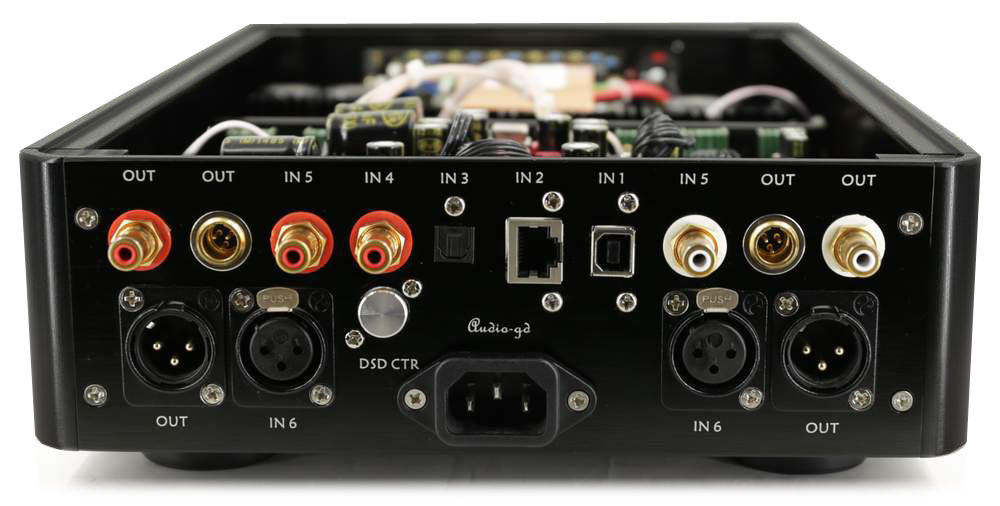

Przełącznik sterujący wyborem złącza wejściowego (numery wejść odpowiadają numerom na wyświetlaczu):

1 - USB
2 - wejście I2S (niebuforowane)
3 - wejście S/PDIF optyczne
4 - wejście S/PDIF elektryczne RCA
5 - analogowe RCA
6 - analogowe XLR

Przełącznik trybu pracy DAC/PREAMP (panel tylny):

1 - Przycisk wyciśnięty: tryb pracy jako DAC bez regulacji wzmocnienia w przedwzmacniaczu
2 - Przycisk wciśnięty: tryb pracy jako DAC z regulacją głośności w przedwzmacniaczu.

Wyjście słuchawkowe w obydwu trybach ma kontrole regulacji głośności.

UWAGI:

1. Proszę używać zmiany nastaw przycisku przy wyłączonym zasilaniu urządzenia.
2. Magistrala I2S wyprowadzona na złączu RJ45. Magistrala I2S nie jest przystosowana do pracy w trybie Hotplug, oznacza to ze nie można spinać i rozpinać urządzeń w czasie pracy. Podłączanie i rozłączanie urządzeń odbywać się musi wyłącznie po odcięciu zasilania. Po spięciu i sprawdzeniu poprawności podłączenia, najpierw należny włączyć źródło, a po krótkiej chwili włączyć DAC. Sekwencja wyłączania jest odwrotna, najpierw DAC a potem źródło. Nie stosowanie się do powyższej procedury możne skutkować uszkodzeniem DAC.

3. Do transmisji magistrali I2S z konwertera do DAC jest wykorzystywane powszechnie dostępne złącze RJ45, wykorzystywane w strukturze sieci Ethernet. Magistrala I2S nie jest w żaden sposób kompatybilna z siecią Ethernet i nie wolno podpinać do niej żadnych urządzeń sieciowych. Kabel do transmisji magistrali I2S niebuforowanej (RJ45) nie może przekraczać 15cm długości. Do dłuższych transmisji należy stosować bufory dostępne w naszej ofercie.

Filtry cyfrowe.
Nastawy filtra oversamplingowego Jumper SET:
Jumper SET: Jumper ON (zwarty) jest NOS
Jumper SET: Jumper OFF (rozwarty) oversampling.

Dostępny dla wejścia sygnału PCM z USB lub I2S. UWAGA: Proszę używać zmiany nastaw jumpera przy wyłączonym zasilaniu urządzenia.

D-28.38 polecamy wszystkim audiofilom poszukującym neutralnego dźwiękowo przetwornika DAC o bardzo niskich zniekształceniach THD i wysokiej dynamice, którego cena mieści się w ograniczonych ramach budżetowych.

Najważniejsze cechy

  • Liniowy DAC + wzmacniacz słuchawkowy / przedwzmacniacz
  • Przetwornik DA Sabre ES9038Pro
  • Wejscie analogowe RCA i XLR
  • Pełny asynchroniczny transfer danych przez port USB (PCM,DSD/DXD)
  • Asynchroniczny kontroler USB Amanero Combo 384 32bit/384kHz
  • Magistrala I2S
  • Sterowanie pilotem

Zastosowanie:

  • Wysokiej jakości przetwornik DAC dla urządzeń odtwarzających audio (CD,DVD, itp) wyposażonych w cyfrowe złącze w formacie elektrycznym RCA i optycznym SPDIF (optical)
  • Możliwość zastosowania jako przedwzmacniacz/wzmacniacz słuchawkowy dla urządzeń analogowych lub innych przetworników C/A
  • Referencyjny asynchroniczny interfejs audio dla komputerów klasy PC Windows, MAC OS i SBT EDO (Linux w pewnych konfiguracjach)
  • Wysokiej mocy wzmacniacz słuchawkowy o doskonałej jakości (max 10W przy wyjściu zbalansowanym)
  • Przedwzmacniacz dla wysokiej klasy kolumn aktywnych lub wraz z końcówką mocy do kolumn pasywnych

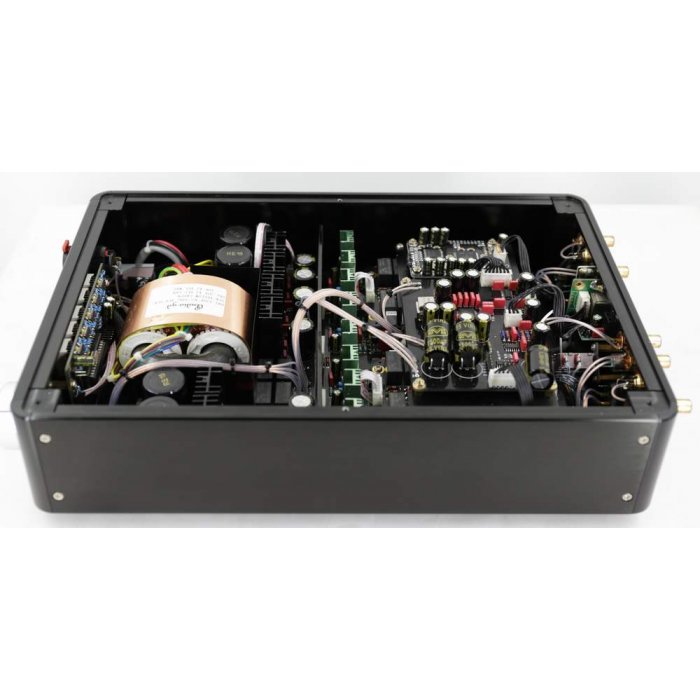

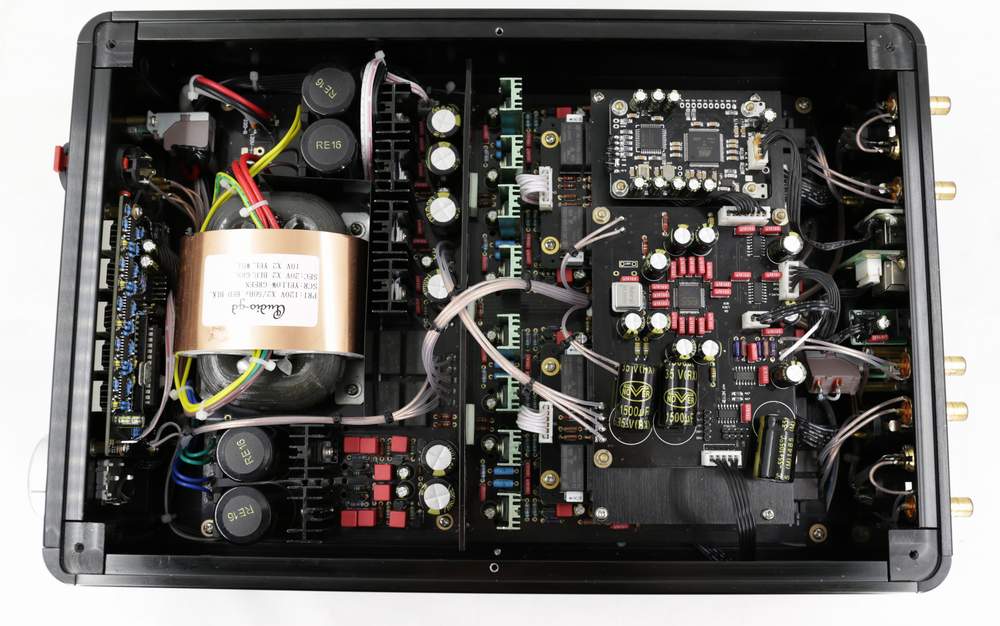

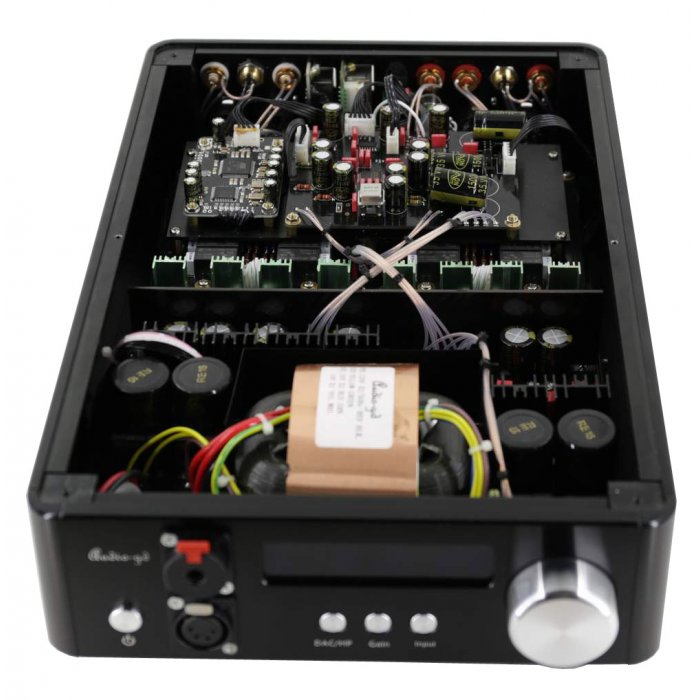

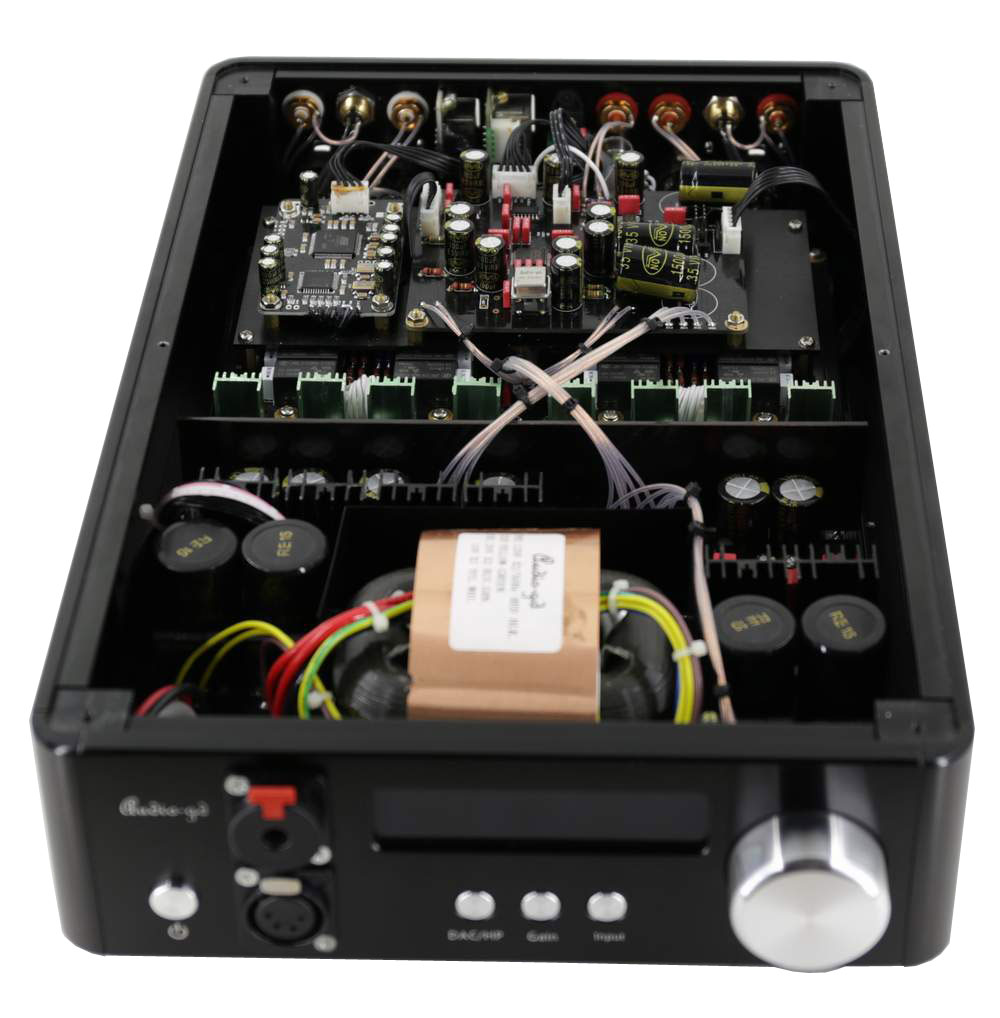

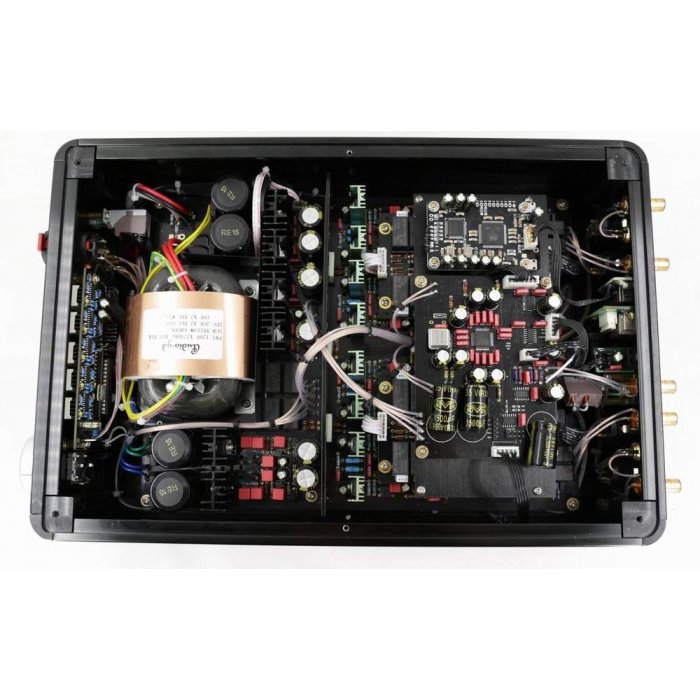

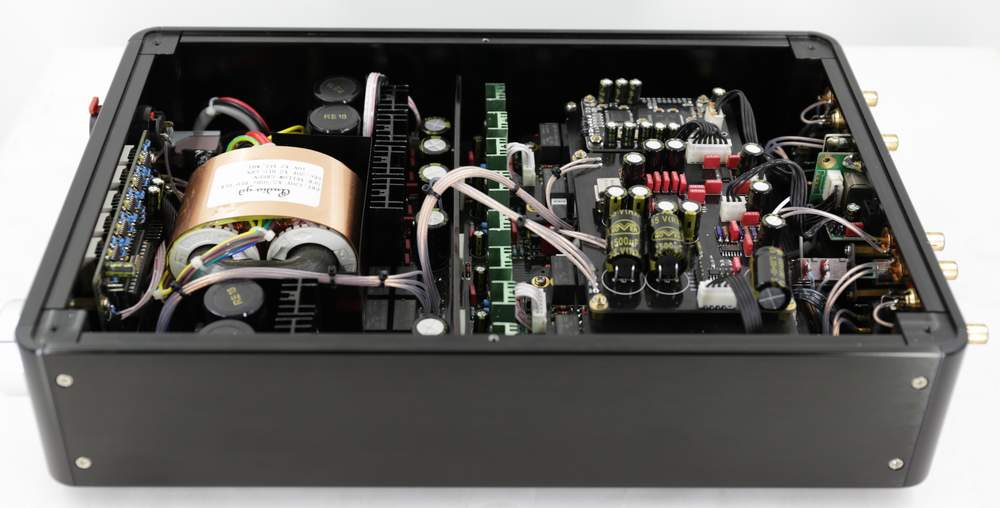

Zastosowane technologie:

  • Doskonały, referencyjny przetwornik DA Sabre ES9038 Pro.
  • W wersji D-28.38 Full Clocks upgrade version zastosowano ultradokładne falowniki (zegary) TCXO
  • Zbudowany w technologi przewlekanej
  • Dyskretna konstrukcja modułu analogowego bez wzmacniacza operacyjnego w kanałach sygnałowych
  • Tor audio pozbawiony kondensatorów sprzęgających w module analogowym - Non-feedback ACSS
  • Transformator modułu zasilania R-core
  • 6 grup zasilaczy PSU
  • zbalansowany, cyfrowo sterowany, pasywny, 64 lub 100 krokowy system sterowania wzmocnieniem, oparty na przekaźnikach i dzielnikach napięcia. Zastosowana technologia ma na celu zrównoważenie wzmocnienia każdego kanału, zmniejszenie wpływu na czystość reprodukcji dźwięku. Sterowanie za pomocą pulsatora (enkodera) lub pilota
  • Wejścia: cyfrowe: elektryczne (coaxial) 2x RCA / optyczne (optical) / USB i analogowe: RCA i XLR
  • Wyjście: XLR/RCA/ACSS (Użytkownik może ustawić stały poziom wyjściowy lub regulowany poprzez system regulacji wzmocnienia)
  • Wyjście słuchawkowe: 4 pinowe XLR/Jack 6.3mm
  • Klasa USB Audio 2 Wysoka częstotliwość wejściowa z PC / Mac
  • Obsługuje pełny asynchroniczny transfer danych przez port USB
  • Obsługiwany format audio portu USB 16/24/32-bit z obsługą częstotliwości próbkowania 44.1kHz, 48kHz, 88.2kHz, 96kHz, 176.4kHz, 192kHz, 384kHz
  • Obsługa DSD/DXD
  • Obsługa maksymalnie 24bit/192kHz (S/PDIF)
W urządzeniu zastosowano asynchroniczny układ USB. Amanero Combo 384, który oferuje rozdzielczość 16, 24 lub 32 bity oraz częstotliwość PCM dla USB o częstotliwości próbkowania 44.1kHz 48kHz, 88,2kHz, 96kHz, 192kHz, 352.8kHz, 384kHz, I2S output DSD over USB freq. 2.822 MHz, 3.072 MHz, 5.644 MHz, 6.144 MHz. PCM token FA05. Urządzenie doskonale współpracuje przez interfejs USB z systemami operacyjnymi Windows/MacOS/Linux jak i z popularnym Logitech Squeezebox Touch z zainstalowanym EDO, w trybie asynchronicznym. Układ Amanero Combo 384 jest wspierany przez system operacyjny Windows XP,Vista,7,8,8.1, 10 i wymaga instalacji sterownika. Linux(MMX)/MacOS współpracuje z interfejsem bez konieczności instalacji dodatkowego oprogramowania. Sterowniki dla Windows są dostępne na stronie: http://www.audio-gd.com/Amanerodriver.rar Więcej informacji : http://www.amanero.com

Specyfikacja:

Konstrukcja D-28.38 charakteryzuje się wręcz idealną liniowością w reprodukcji częstotliwości, jak i niewiarygodnie niskim współczynnikiem zawartości harmonicznych (THD).

S/N Ratio
>120DB
Współczynnik zawartości harmonicznych (THD)
  • <0.001% (0dBV output level, SPDIF input )
  • <0.0005% (0dBV output level, XLR input )
Oporność wyjścia 2 Ω
Napięcie sygnału wyjściowego
  • Wyjście słuchawkowe : 19V RMS (zbalansowane XLR , max)
  • Wyjście symetryczne z regulowanym wzmocnieniem (XLR) : 10V RMS (max)
  • Wyjście asymetryczne z regulowanym wzmocnieniem (RCA) : 5V RMS (max)
  • ACSS: 2mA+2mA
Moc wyjściowa wzmacniacza słuchawkowego
Wyjscie symetryczne XLR
  • 9500mW / 25 Ω
  • 8000mW / 40 Ω
  • 3500mW / 100 Ω
  • 1200mW / 300 Ω
  • 600mW / 600 Ω
Moc wyjściowa wzmacniacza słuchawkowego
Wyjście jack
  • 3600mW / 25 Ω
  • 2500mW / 40 Ω
  • 1100mW / 100 Ω
  • 400mW / 300 Ω
  • 200mW / 600 Ω
Gain +16dB
Wejścia cyfrowe
  • 0.5 Vp-p(75 Ohms, Coaxial)
  • 19 dBm (Optical)
  • USB1.1 ,USB2.0 (Full Speed, Class2)
Wejścia analogowe
  • 0.7V RMS do 5V RMS (RCA)
  • 0.7V RMS do 10V RMS (XLR)
Pasmo przenoszenia 20Hz - 20KHz (<-0.05DB)
Próbkowanie
  • USB: PCM 16/24/32bit - 44.1 kHz, 48kHz, 88.2kHz, 96kHz, 176.4kHz, 192kHz, 352.8kHz, 384kHz
  • USB and I2S: DSD/DXD 64-512
  • Coaxial: 16/24bit - 44.1kHz, 48kHz, 88.2kHz, 96kHz, 176.4kHz, 192kHz
  • Optical: 16/24bit - 44.1kHz, 48kHz, 88.2kHz, 96kHz
Napięcie zasilania 220-240V AC 50/60 Hz
Pobór prądu 33W
Waga 5KG
Wymiary W240 X L360 X H80 ( aluminium )
Akcesoria
  • Kabel zasilający X1
  • Kabel USB X1
