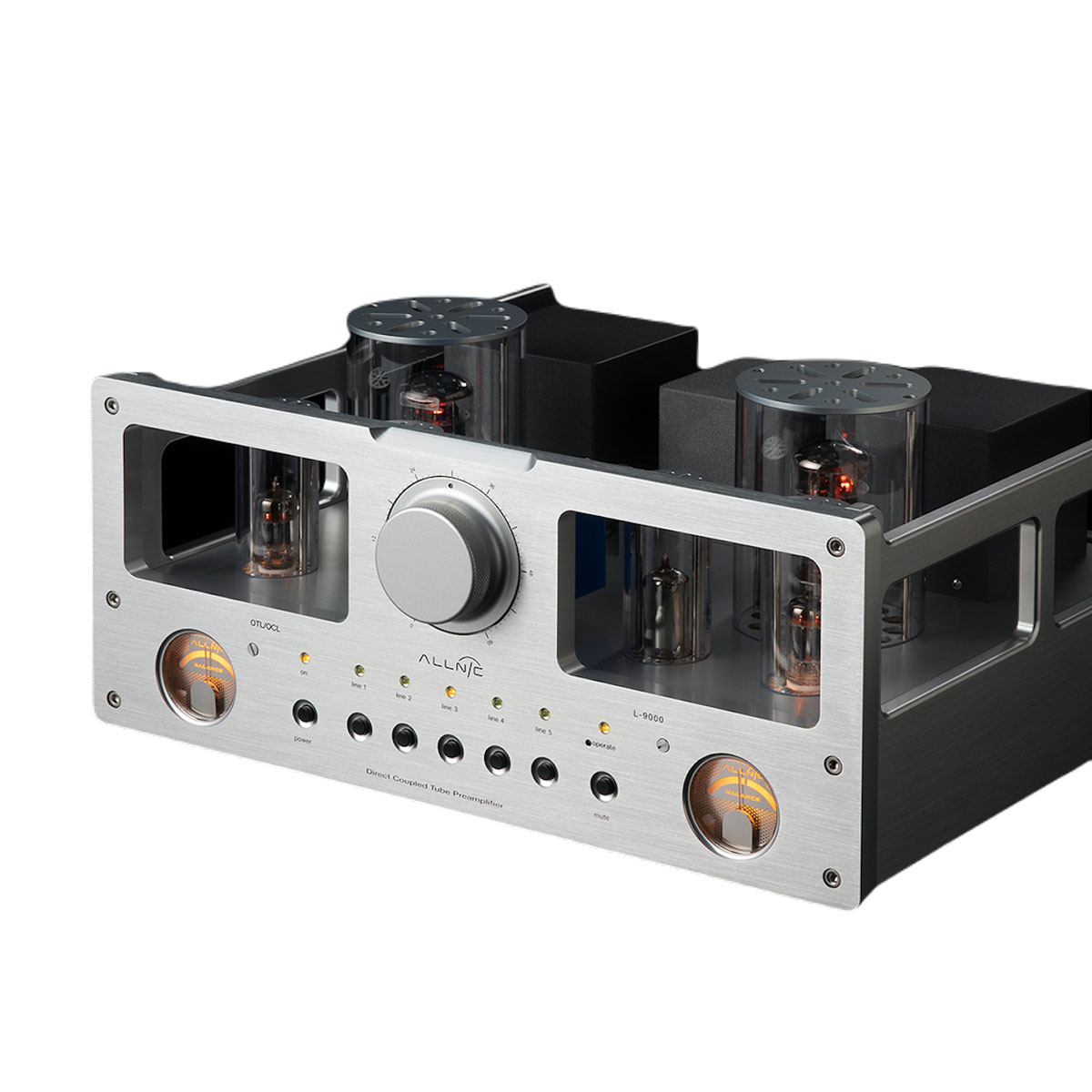

Allnic L-9000 OTL/OCL

L-9000 OTL/OCL to najwyższej klasy, referencyjny przedwzmacniacz liniowy. Oferuje bardzo realistyczną, holograficzną scenę dźwiękową połączoną z wysoką rozdzielczością, klarownością i mikro-dynamiką. Odtwarzaną scenę muzyczną charakteryzuje prawidłowe, zgodne z zamysłem realizatorów dźwięku rozmieszczenie instrumentów. L-9000 praktycznie nie wytwarza żadnego własnego tła dźwiękowego, co czyni słyszalnymi wszystkie dźwięki pochodzące z najciemniejszych obszarów tła odtwarzanego utworu muzycznego.

Konstrukcja L-9000 OTL/OCL (Output Transformer-Less/ Output Capacitor-Less) to zdalnie sterowany przedwzmacniacz liniowy z potrójnym stopniem wzmocnienia, bez transformatorów i kondensatorów w konfiiguracji single-ended. OTL/OCL oznacza budowę bez transformatora wyjściowego i bez kondensatora wyjściowego. W przedwzmacniaczu OTL/OCL nie ma elementu sprzęgajacego między przedwzmacniaczema a wzmacniaczem mocy, to znaczy lampy wyjściowe przedwzmacniacza są bezpośrednio połączone ze wzmacniaczem mocy. Zwykle stosuje się kondensator wyjściowy lub transformator wyjściowy do oddzielania sygnalu od tzw. składowej stałej. W przypadku, kiedy nie ma separacji galwanicznej z podłączanym wzmacniaczem mocy, jak to ma miejsce w konstrukcjach OTL/OCL składowa stała sygnału może uszkodzić wzmacniacz mocy. Z drugiej strony te dwa elementy sprzęgające (transformatory czy kondensatory) mają wpływ na sygnaturę dźwiękową urządzenia wprowadzając podbarwienie spowodowane reaktancją lub konduktancją elementu i ograniczają dynamikę sygnału. Z tych powodów eliminacja transformatorów wyjściowych i kondensatorów zostala uznana za najlepsze rozwiązanie. Wzmacniacz ze sprzężeniem galwanicznym cechuje:

• Neutralna sygnatura dźwiękowa
• Niezwykle szczególowa ekspresja,
• Najniższe z możliwych zniekształcenia
• Bardzo wysoka dynamika

W przedwzmacniaczu L-9000 z obwodami OTL/OCL firma Allnic Audio skutecznie eleminuje składową stałą w torze audio stosując tzw. „plywajacy układ zasilania”. L-9000 to konstrukcja OTL/OC pracujca w obwodzie SEPP (single-ended push-pull), w której zastosowano specjalny  "układ kasujący" aby utrzymać balans poziomu sygnału pomiędzy siatkami lamp mocy. Allnic stosuje w tym celu “Active Balanced Positive and Negative Feedback Circuit”, zbudowany przy zastosowaniu pentody 6AN8, która wysterowywuje obwód końcowy wzmacniacza utrzymując bardzo niski poziom zniekształceń wzmacnianego sygnału.

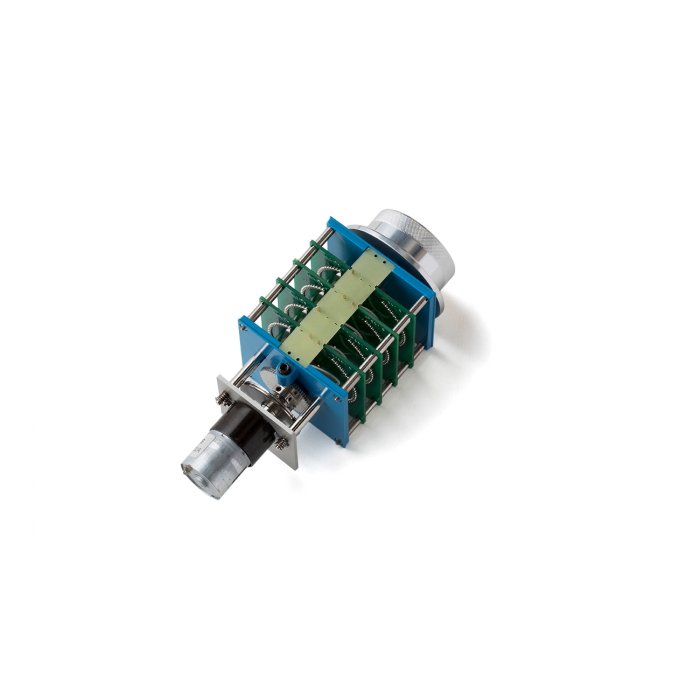

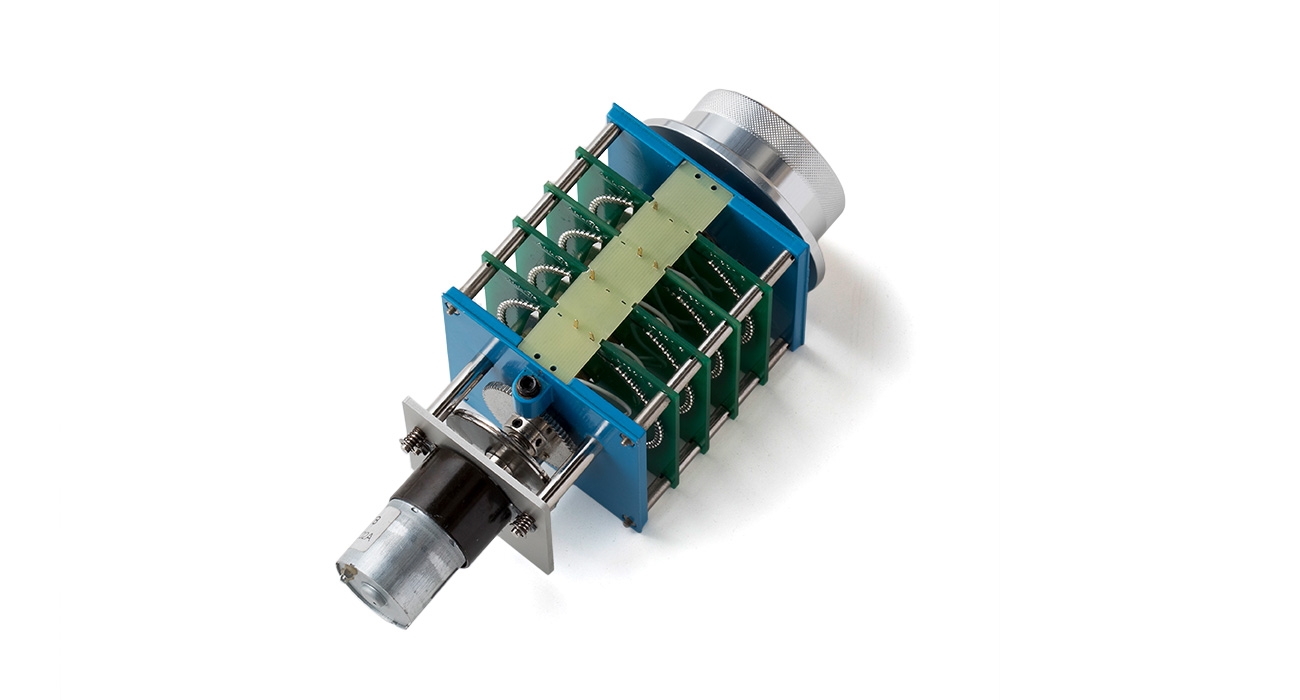

W przedwzmacniaczu L-9000 regulacja wzmocnienia odbywa się przy pomocy zdalnie sterowanego 61-stopniowego przełącznika ze srebrnymi stykami. Jest to konstrukcja opracowana przez Allnic Audio. Składa się z drabinki rezystorowej ze specjalnie selekcjonowanymi rezystorami. Przełącznik pracuje w układzie mostkowym o stałej impedancji i jest wyposażony w serwomechanizm napędzany silnikiem ze sprzęgłem olejowym. Przełącznik charaktryzuje brak asymetrii międzykanałowej (idealny balans). Układ jest montowany w najwyższych seriach urządzeń firmy Allnic Audio.

Najważniejsze cechy:

• Konstrukcja OCL/OTL
• SEPP - Single-Ended, Push-Pull
• Dwie lampy 6080s na wyjściach
• Konstrukcja True Dual Mono
• 61-stopniowy przełącznik obrotowy ze srebrnymi stykami do regulacji wzmocnienia

Specyfikacja:
