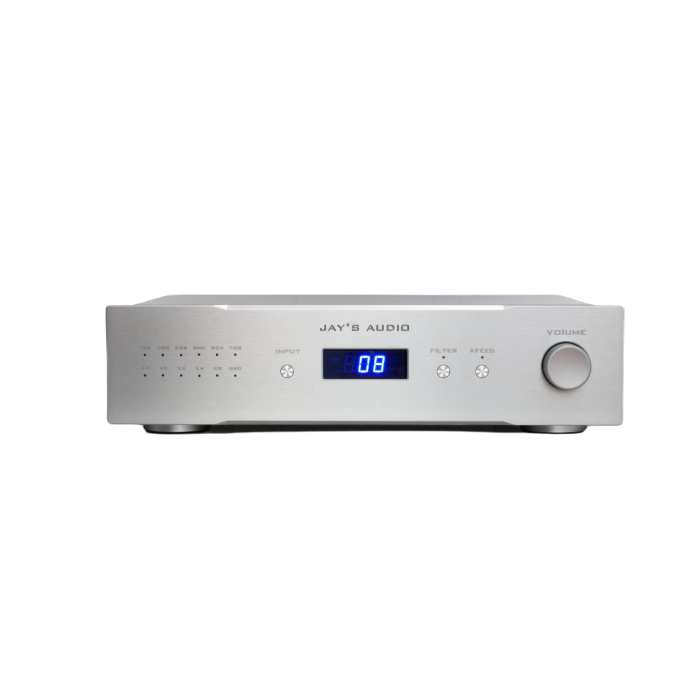

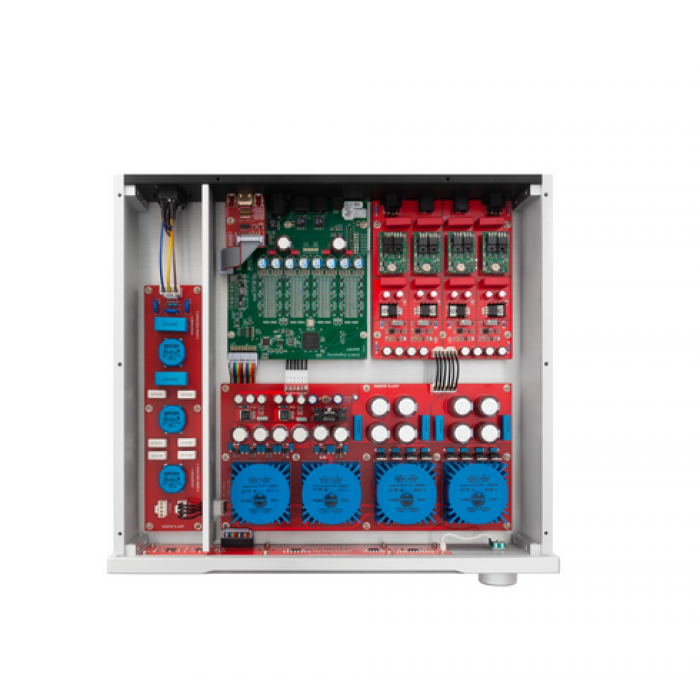

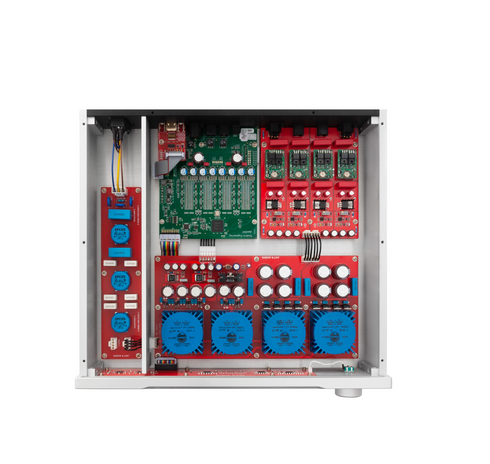

Jay's Audio DAC-2 MK3 - R-2R D/A Converter
Przetwornik cyfrowo analogowy DAC2 Mk3 jest kontynuacją linii urządzeń zapaczątkowanej przez DAC2 Signature. Urządzenie zaprojektowano z wykorzystaniem modułu konwersji cyfrowo analogowej firmy Soekris: dam1941-12 R-2R D/A. Przetwarzanie cyfrowych strumieni sygnałow audio i sygnałów zegarowych zaimplementowano za pomocą cyfrowych układów Xilinx. Maksymalne rozdzielczości dla sygnałów audio zakodowanych cyfrowo to odpowiednio: PCM384 i DSD512. Sygnatura dźwiękowa urządzenia ma charakter neutralny i pełen zalet wynikających z konwersji D/A zrealizowanej w formie R-2R (bez oversamplingu). Uzyskano bardzo dobre obrazowanie sceny dźwiękowej z zachowaniem wysokiej rozdzielczości i mikrodynamiki. Przekaz muzyczny odtwarzanych utworów jest spójny i prawidłowy, wraz ze wszystkimi detalami.
Design Highlight:
- Moduł DAC: Soekris dam1941-12 R-2R D/A
- Analogowy stopień wyjściowy zbudowany z elementów dyskretnych.
- Dedykowany zasilacz AC z nowatorskim obwodem filtrowania specjalnie dopasowanym do potrzeb urządzenia DAC2-MK3
-
Cztery sekcje wysokiej jakości transformatorów Talema w odrębnych układach zasilaczy celu zapewnienia wysokiej jakości zasilania sekcjom cyfrowym i analogowym urządzenia.
-
Wysokiej jakości elementy elektroniczne i komponenty (dioda Shottkyego, Walt Jung Regulators).
-

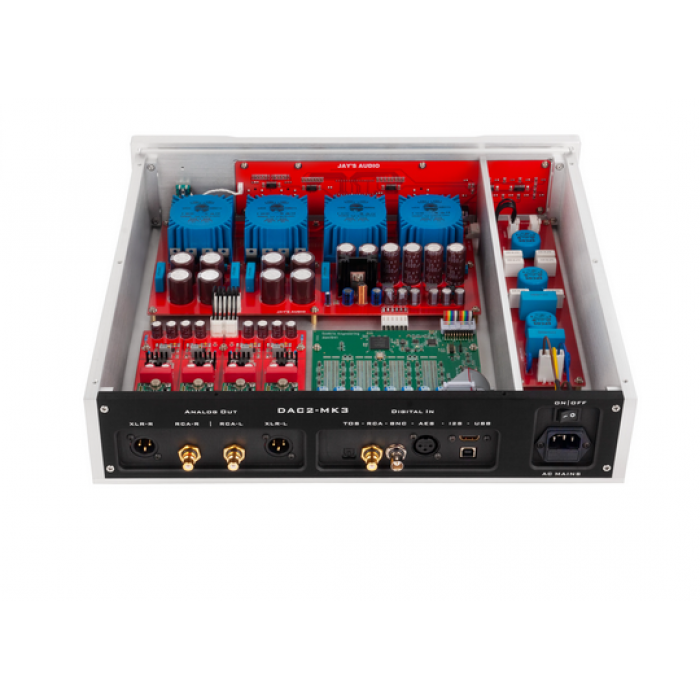

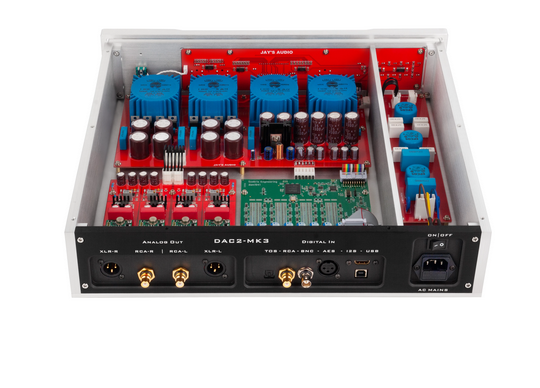

Wyjścia analogowe: RCA(1.9Vrms), XLR(3.8Vrms)
-
Wejścia cyfrowe: USB, I2S - HDMI, SPDIF - BNC, RCA, XLR oraz optyczne - Toslink
-
Konstrukcja modułowa
Parametry
-
PCM384 / DSD128 (USB)
-
PCM384 / DSD256 (I2S)
-
PCM192kHz (wszystkow wejścia)
-
Pasmo przenoszenia: 20-20kHz (±0.1dB)
-
S/N Ratio: >118dB(1kHz, -0dBFS)
-
Separacja kanałów: >122dB
-
Zasilanie AC: 110/240VAC, 50/60Hz
