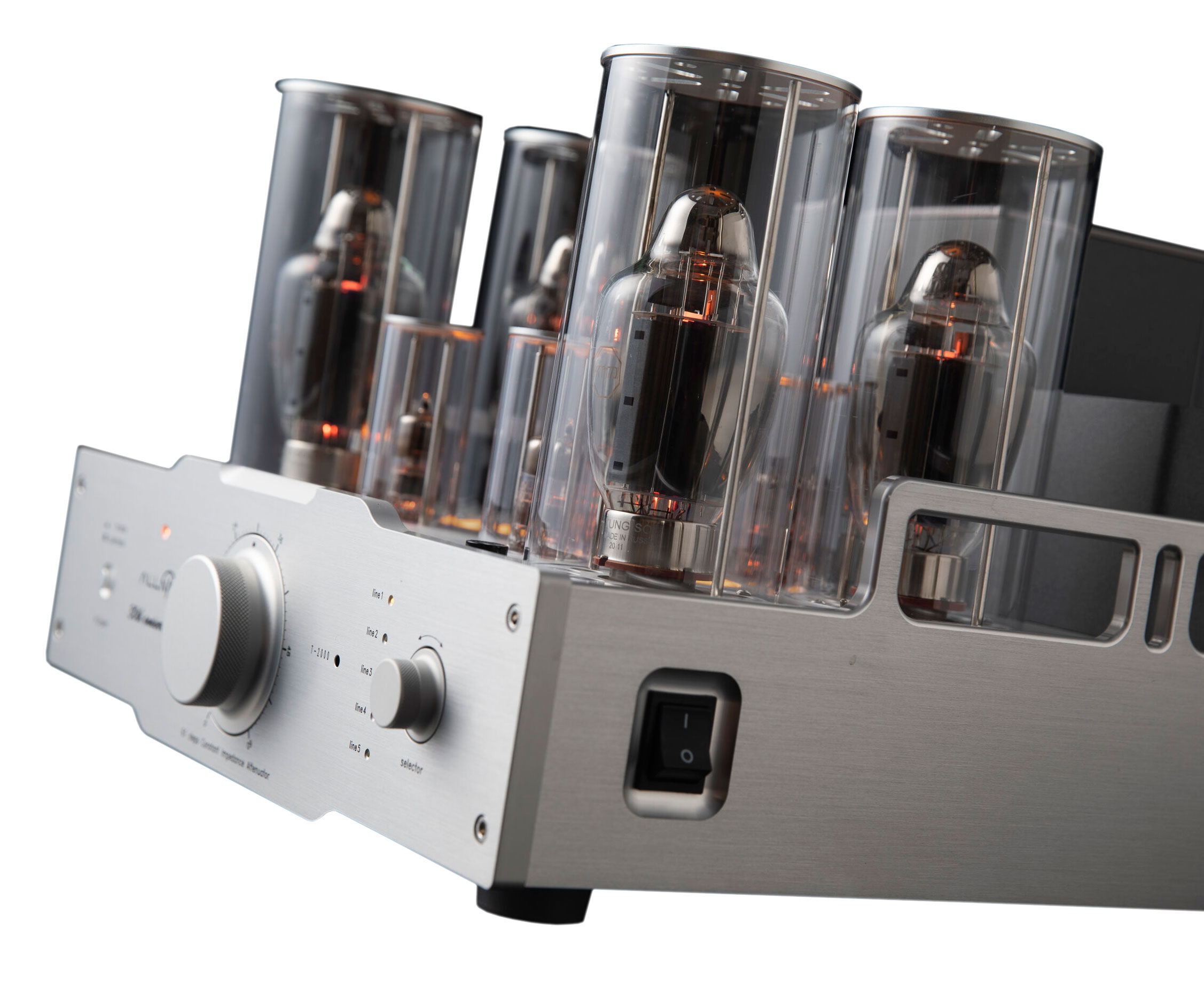

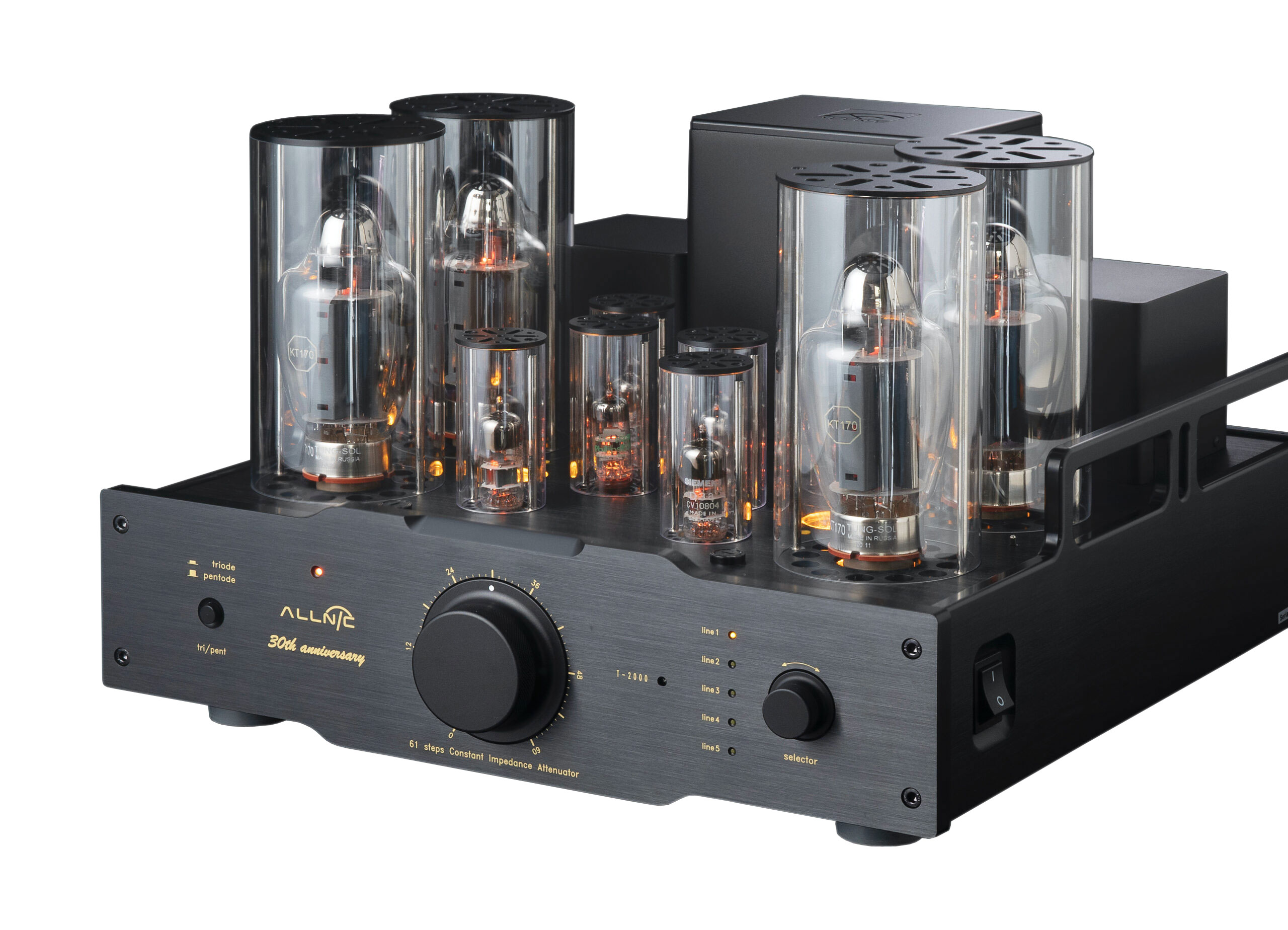

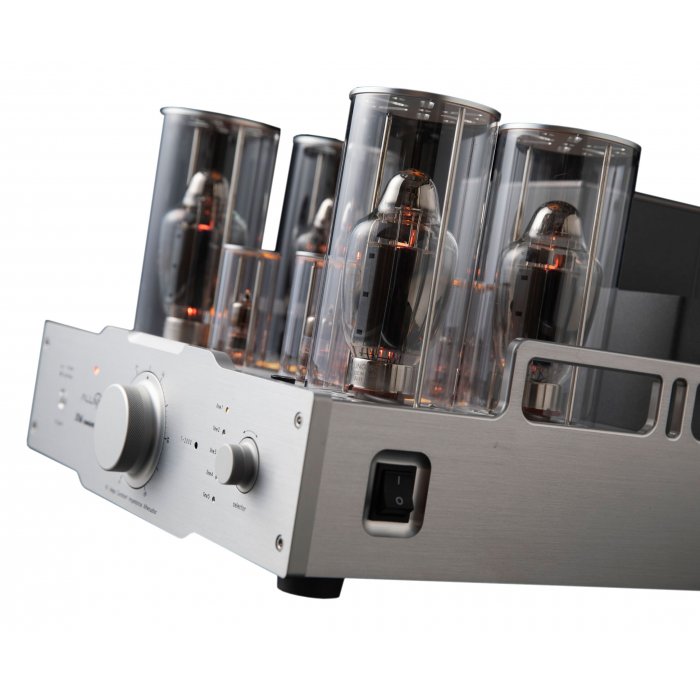

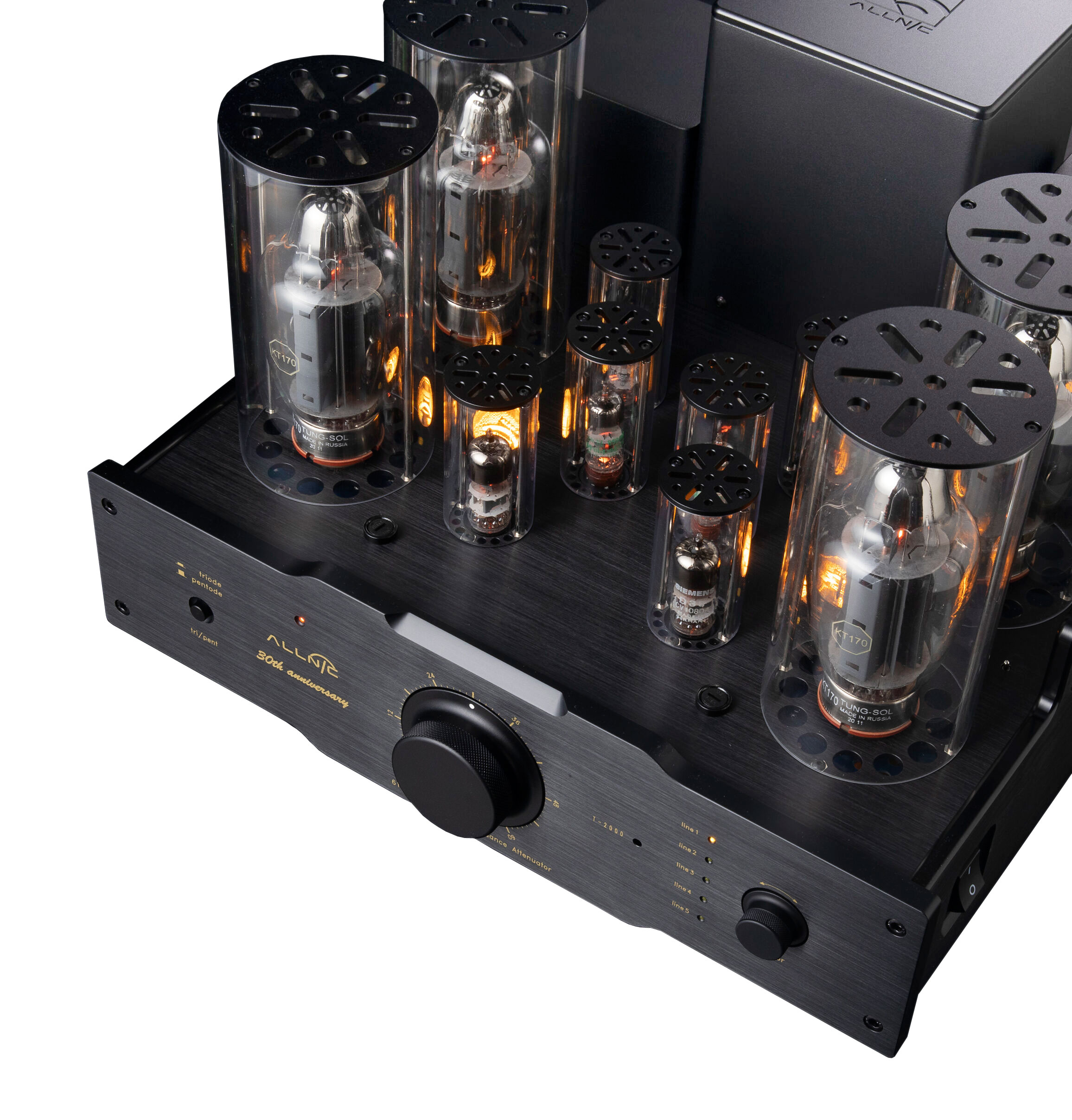

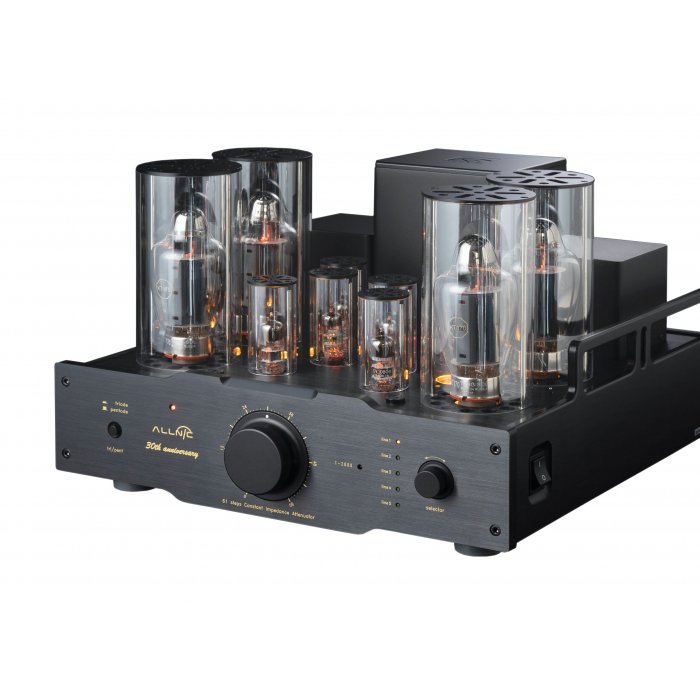

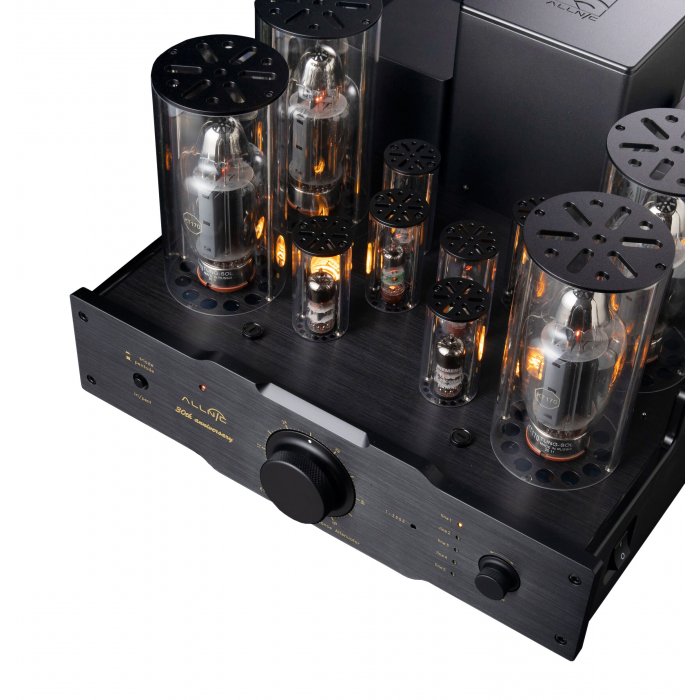

Allnic T-2000 30th Anniversary
Wzmacniacz T-2000 30th Anniversary jest zbudowany na lampach KT170. Urządzenie pracuje w układzie push-pull z mocą 120W na kanał w trybie pentodowym, lub 60W w trybie triodowym. Przełączanie pentoda/trioda odbywa się "w locie". Sygnaturę dźwiękową urządzenia można scharakteryzować jako bardzo dynamiczną i klarowną. Wzmacniacz "gra" wyraźnym i potężnym basem przy niskim poziomie szumów i zniekształceń.
Najważniejsze cechy:
- 120W mocy na kanał w trybie pentodowym
- 60W mocy w trybie triodowym
- Przełączanie trybów pentodowy/triodowy "w locie"
- 61-stopniowy przełącznik obrotowy ze srebrnymi stykami do regulacji wzmocnienia
- Analogowe wskaźniki do monitorowania punktu pracy lamp (biasu)
- Układ "miękkiego startu" wydłużający żywotność lamp i całego urządzenia

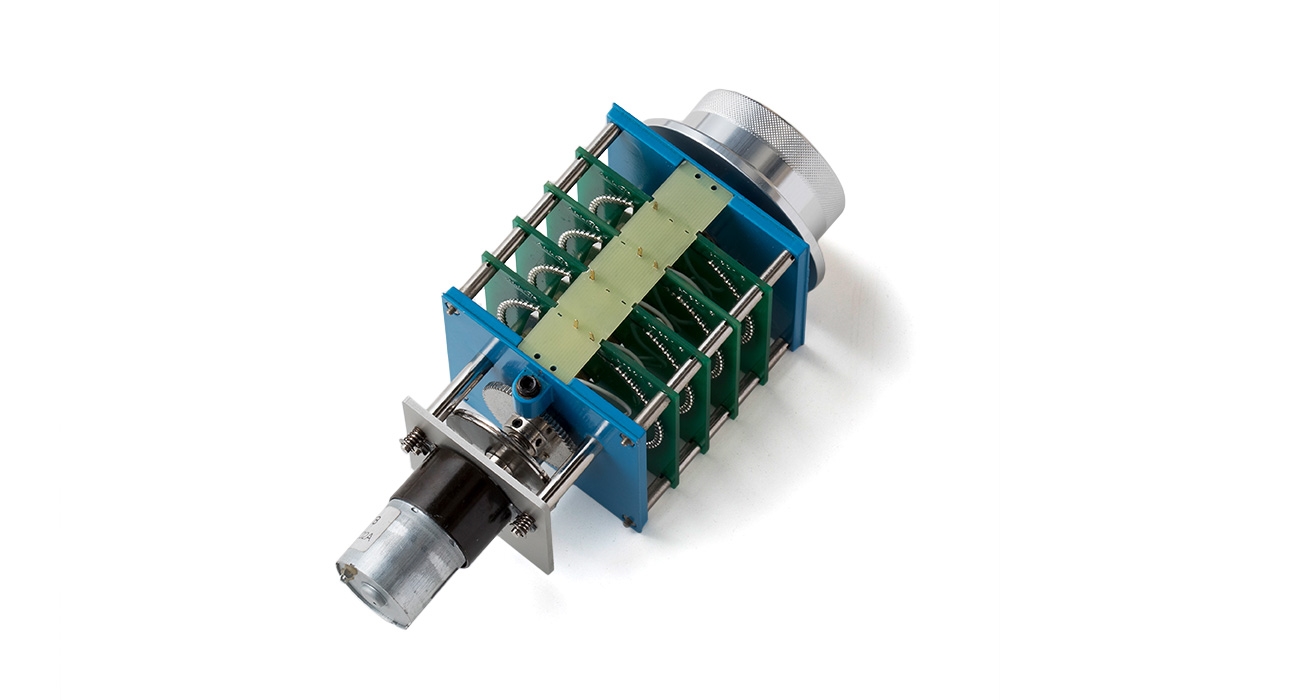

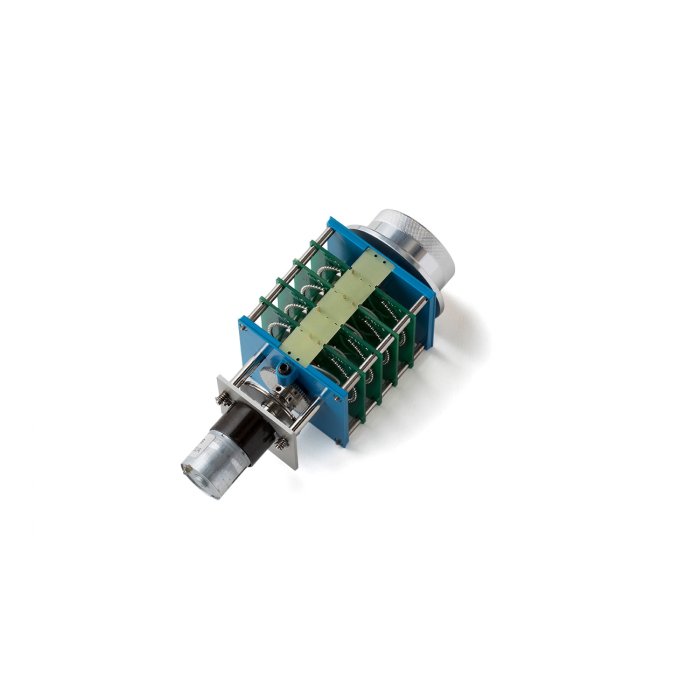

We wzmacniaczu T-2000 30th Anniversary regulacja wzmocnienia odbywa się przy pomocy zdalnie sterowanego 61-krokowego przełącznika ze srebrnymi stykami. Jest to konstrukcja opracowana przez Allnic Audio. Składa się z drabinki rezystorowej ze specjalnie selekcjonowanymi rezystorami. Przełącznik pracuje w układzie mostkowym o stałej impedancji i jest wyposażony w serwomechanizm napędzany silnikiem ze sprzęgłem olejowym. Przełącznik charaktryzuje brak asymetrii międzykanałowej (idealny balans). Układ jest montowany w najwyższych seriach urządzeń firmy Allnic Audio.
Allnic przykłada dużo uwagi do zastosowania wysokiej jakości, niskoszumowych i wydajnych obwodów sterujących we wszystkich swoich urządzeniach wzmacniających. T-2000 30th Anniversary jest zbudowany z jedynie dwóch stopni układu wzmacniającego.
Transformatory wyjściowe z pełnym obciążeniem „Full Engagement”. Zazwyczaj transformatory wyjściowe mają uzwojenia wtórne wyposażone w odczepy, aby obsłużyć głośniki o różnej impedancji 4, 8 i 16 omów. Takie transformatory wykorzystują tylko część uzwojenia wtórngo z odczepami, podczas gdy pozostała część uzwojenia jest „bezczynna” - nieobciążona. Takie rozwiązanie ma dwa negatywne skutki. Po pierwsze, transformatory wyjściowe nie pracują z maksymalną wydajnością, ale z mniejszą mocą wyjściową w stosunku do ich potencjału. Po drugie, „bezczynne” części uzwojenia nie są w rzeczywistości „bezczynne” indukując własny „sygnał”, zniekształcając wzmocniony sygnał docierający do głośnika. W transformatorach Allnic „Full Engagement” rozwiązano te problemy dzięki 4 niezależnym uzwojeniom wtórnym, które są zawsze w pełni podłączone, nigdy „bezczynne”. Oznacza to, że wszystkie uzwojenia wtórne są zawsze podłączone do głośników, niezależnie od tego, jakiej pozycji przełącznika wyjściowego używasz (4 Ω lub 8 Ω lub 16 Ω, w zależności od wybranej konfiguracji fabrycznej). Powoduje to, że nie dochodzi do utraty sprawności wyjściowej transformatora, ani wprowadzenia do sygnału wyjściowego zniekształceń spowodowanych niepożądanymi oscylacjami uzwojeń wtórnych.
Duże transformatory wyjściowe z rdzeniem ze stopu niklu i żelaza. Allnic zwykle stosuje bardzo przewymiarowane transformatory wyjściowe (114mm) z rdzeniem ze stopu niklu i żelaza. Zapewnia to wyższą indukcyjność przy mniejszej liczbie uzwojeń niż mogą zapewnić inne konstrukcje i daje ogromne korzyści w postaci niezwykle szerokiego zakresu częstotliwości wyjściowych.
Specyfikacja:
| Moc wyjściowa |
120W (8Ω obciążenia przy 1kHz) |
| Zniekształcenia |
0.17% przy 1kHz przy 10W |
| Pasmo przewodzenia |
20Hz - 20kHz płasko |
| Stosunek sygnału do szumu S/N |
-80dB (CCIR, 1kHz) |
| Współczynnik tłumienia |
8 przy 8Ω pbciążenia przy 1kHz |
| Wzmocnienie napięciowe |
+26dB |
| Impedancja wejściowa |
100kΩ (single-ended, niezbalansowane) |
| Czułość wejściowa |
1.3V |
| Bezpieczniki |
0.5A, 250V, 20mm zwłoczne (KT170's); 5A, 250V, 20mm zwłoczne |
| Lampy |
- KT170 x4 (trioda mocy)
- D3a x4 (drugi stopień)
- 6J4 x 2 (stopień wejściowy)
|
| Wymiary |
440mm x 480mm x 300mm |
| Waga |
36kg |
| Gwarancja |
24 miesiące |
