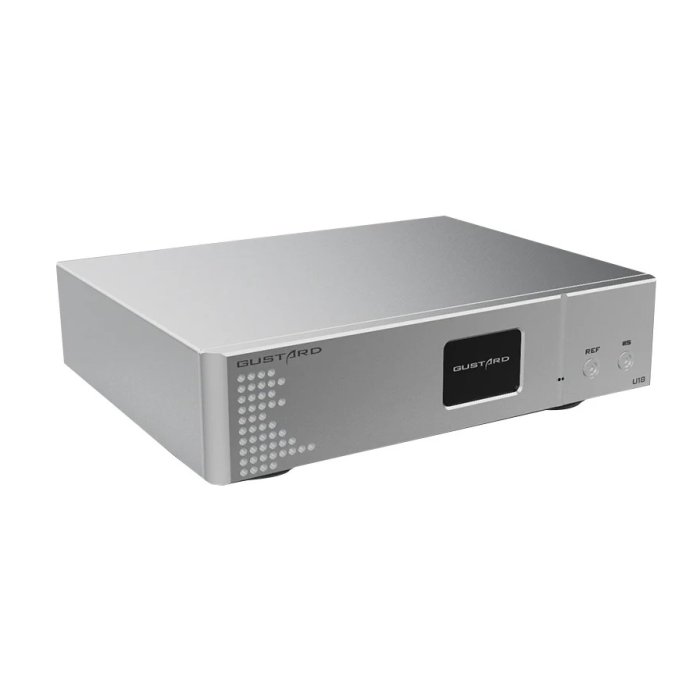

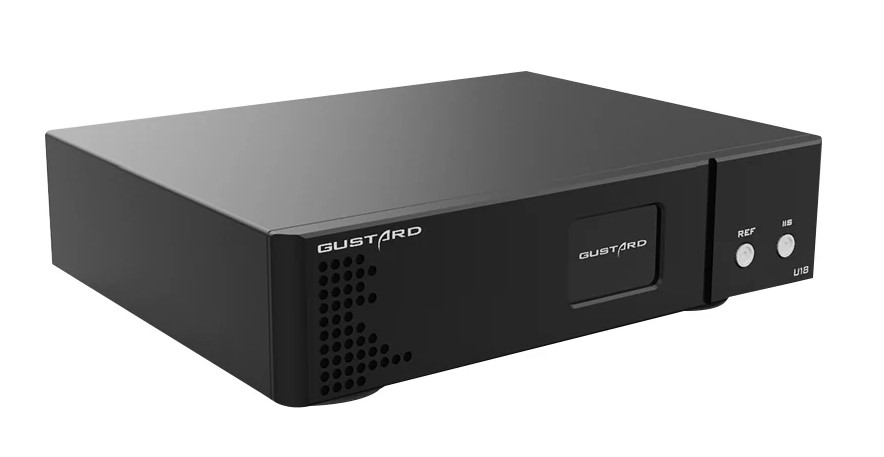

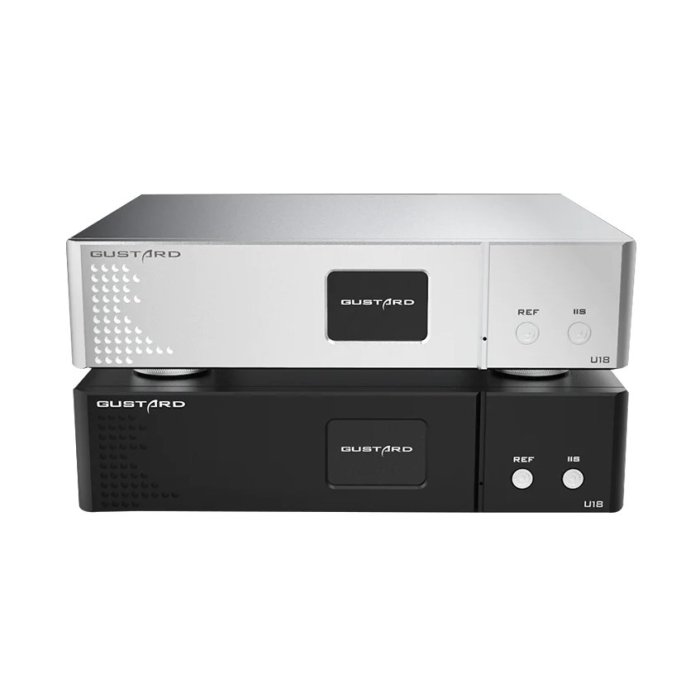

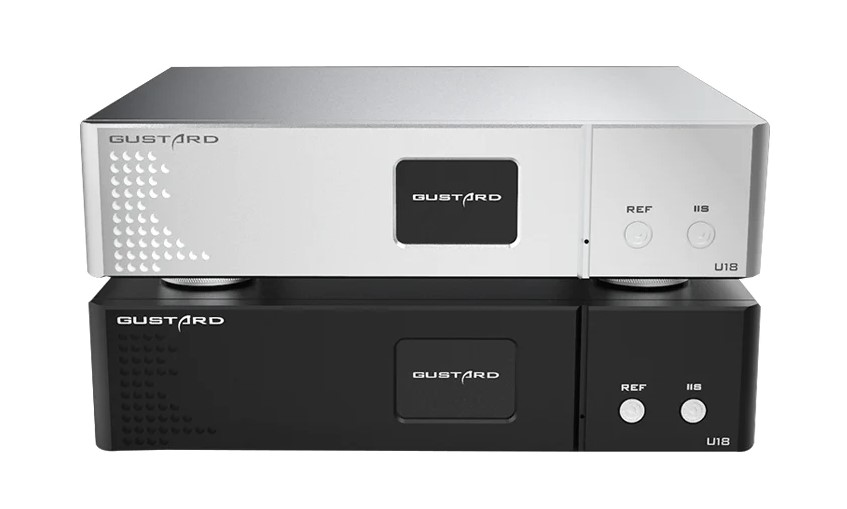

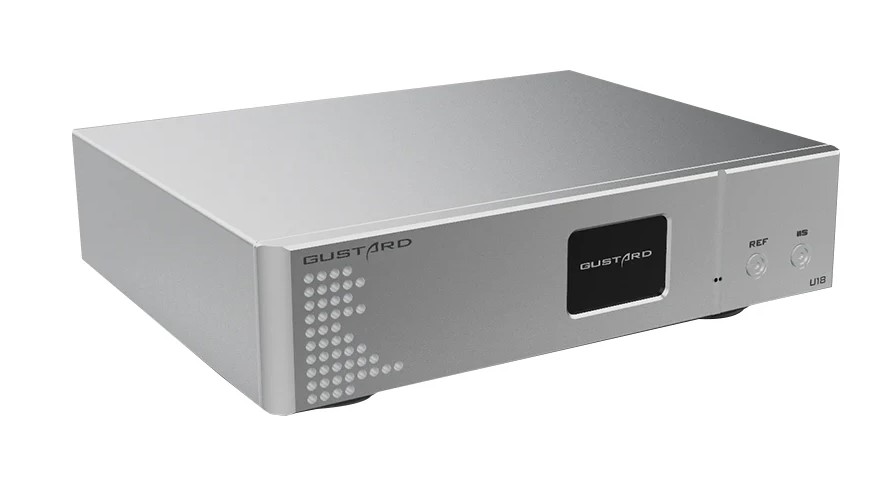

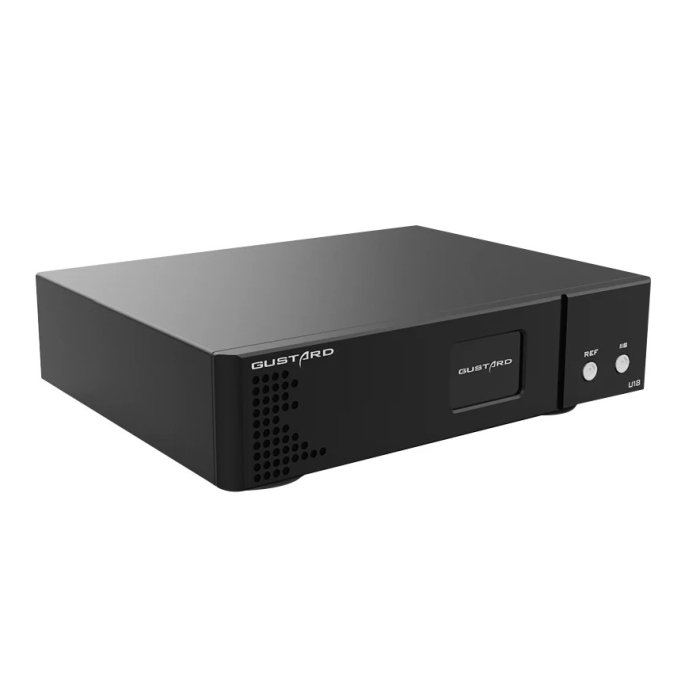

Gustard U18 - interfejs USB, konwerter/reclocker

U18 firmy Gustard pozwala na przyłączenie komputera przez złącze USB do DACa będącego częścią zestawu audio.

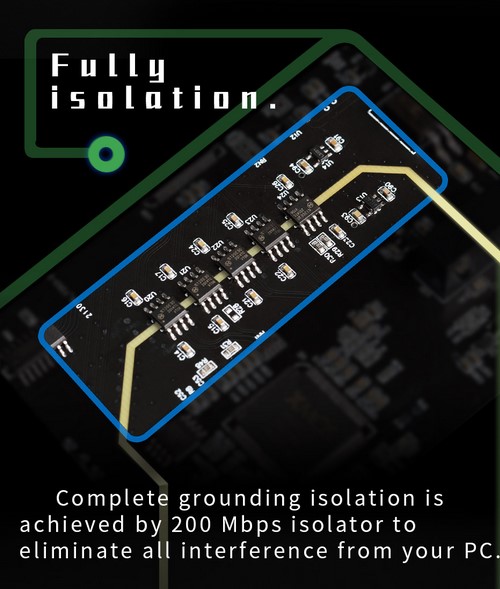

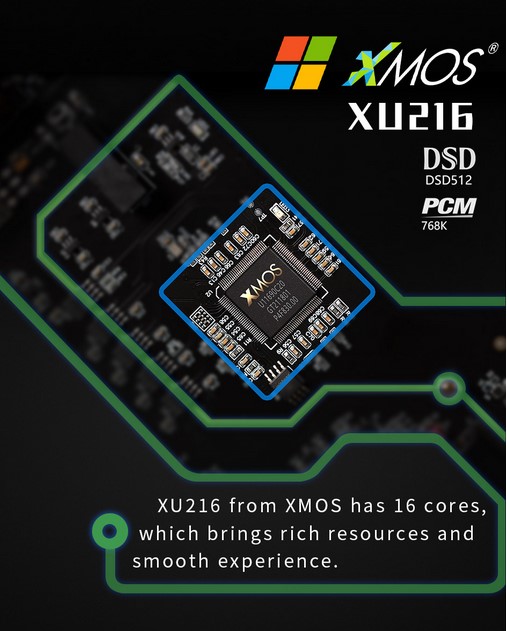

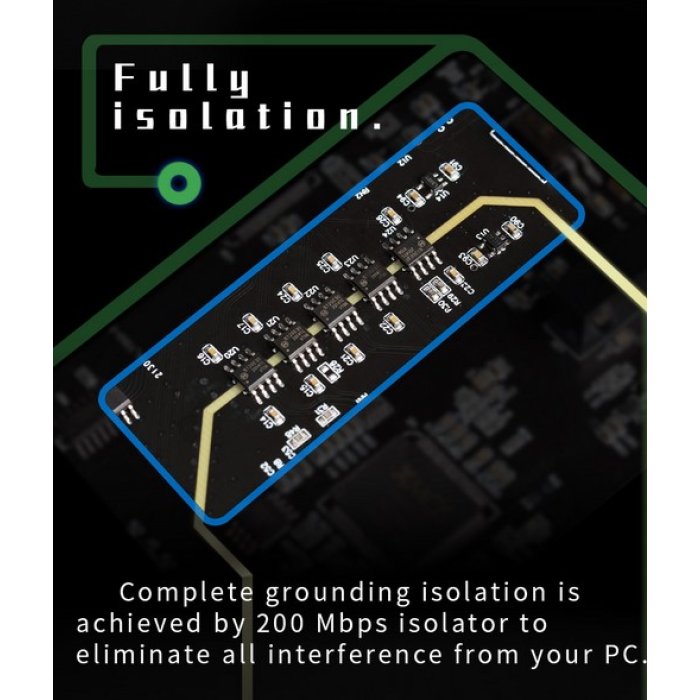

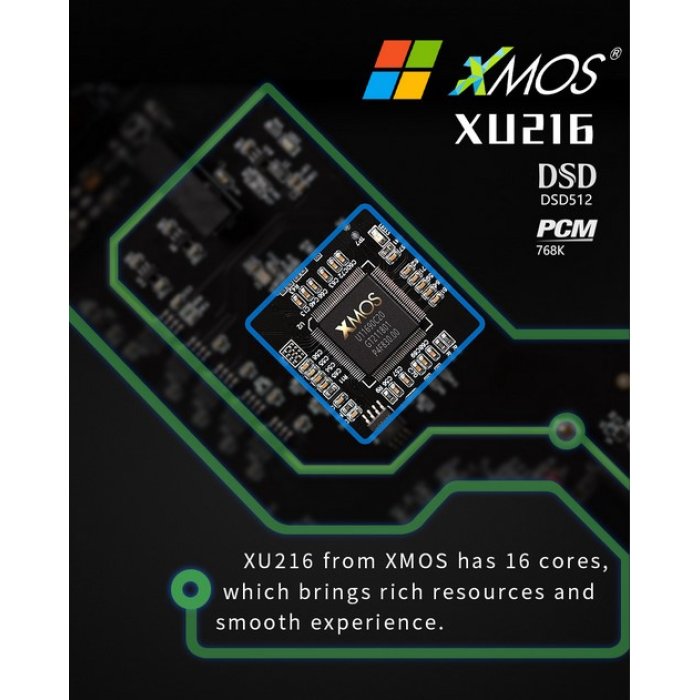

Sygnał doprowadzony do U18 jest przetwarzany przez  najnowszy chipset XU216 firmy XMOS i odizolowany od niekontrolowanych impulsów napięciowych mogących pochodzić od komputera.

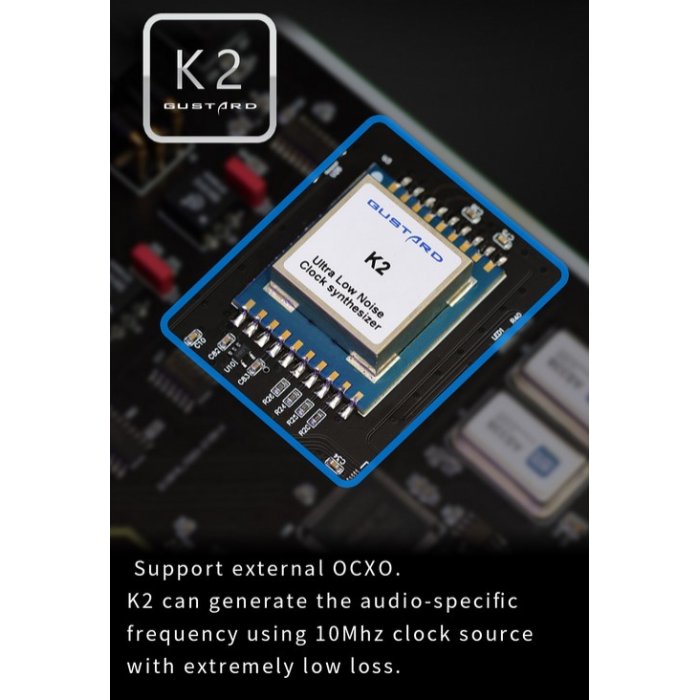

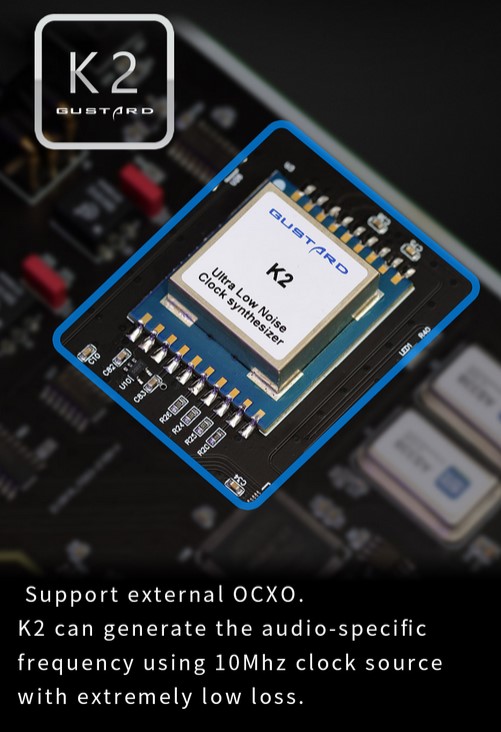

Sygnał jest przetaktowywany niskoszumowym syntezatorem drugiej generacji K2 o częstotliwości 10 MHz. Do systemu możemy również podłączyć zewnętrzny zegar taktujący również o częstotliwości 10 MHz celem dokładniejszej synchronizacji z pozostałymi elementami i dalszego ograniczenia jittera.


Sekcja zasilania jest typowo audiofilska, z przewymiarowanym toroidalnym transformatorem i wielostopniowym zasilaczem wyposażonym w dużą ilość kondensatorów filtrujących.

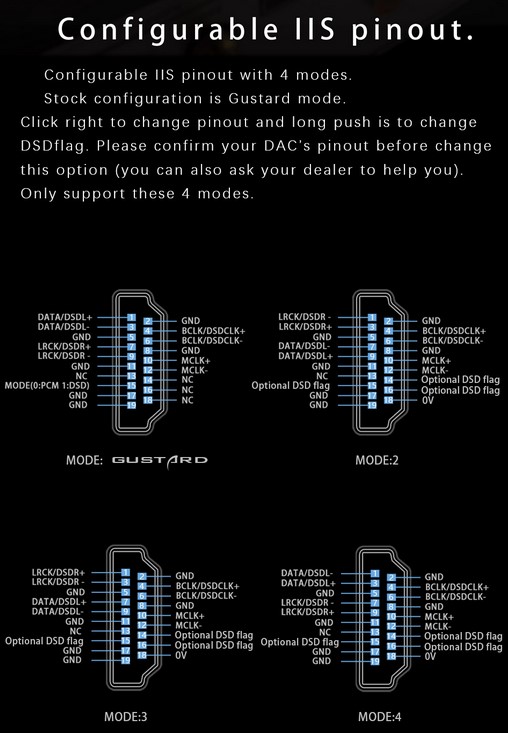

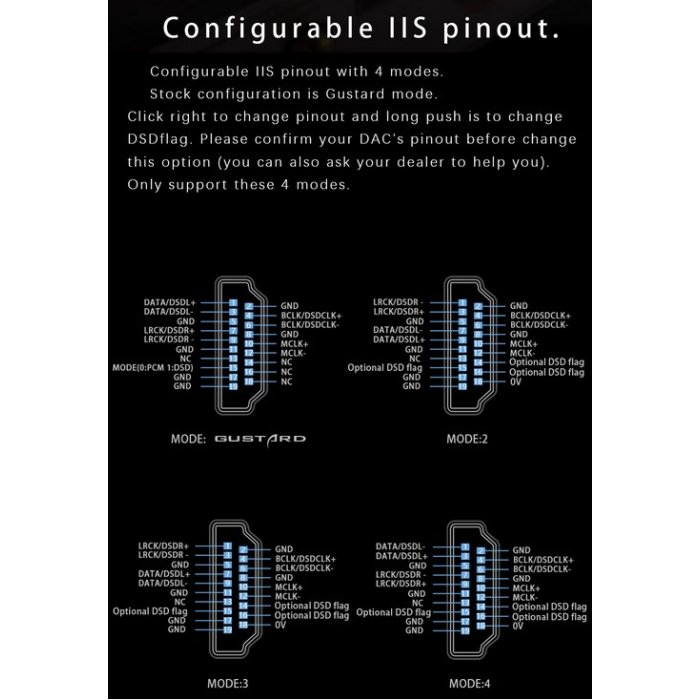

Wyjście I2S/IIS jest konfigurowalne i należy je skonfrontować z wymaganiami przyłączanego przetwornika DAC. Fabrycznie złącze jest ustawione w "Mode: Gustard".

Specyfikacja:

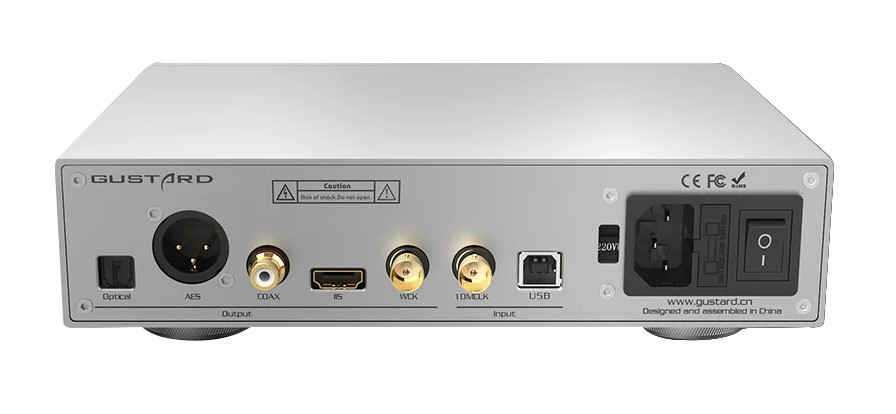

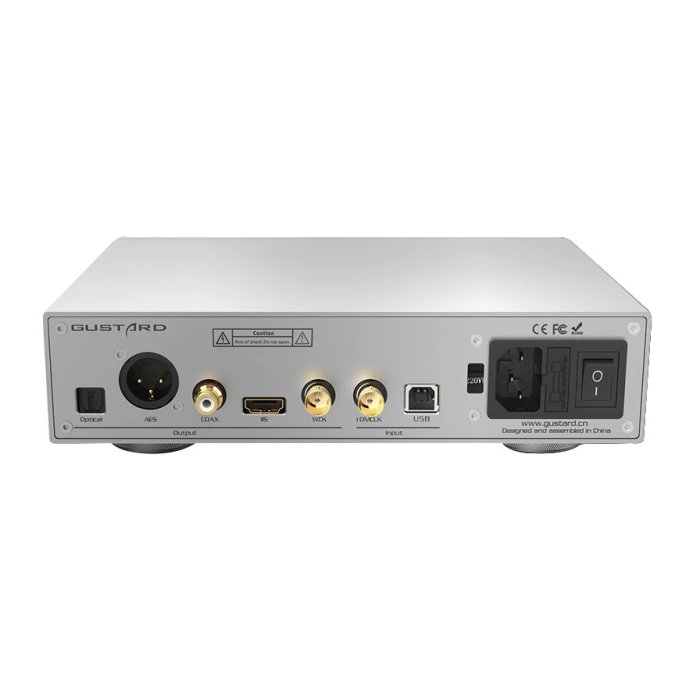

Digital input: USB 2.0 type B, female
10MHz BNC, 50 Ω impendance 0 dBm-20 dBm

Digital output: Coaxial 75 Ω impendance, 500 mV p-p @ 75 Ω
24 bit 44.1k-384k/DoP 64-128

AES (XLR): 110 Ω impendance, 2,1 V p-p @ 110 Ω
24 bit 44.1k-384k/DoP 64-128

Optical audio Toslink:
24 bit 44.1k-192k/DoP 64

World clock: 75 Ω impendance, 3,3-5 V p-p @ 100 kΩ
World colck frequency: 44,1k - 768k DSD 2,82M - 22,57M

IIS/I2S over HDMI nie jest złączem typu HDMI!
LVDS capable, PCM: 32 bit 44,1k-768k
DSD 2,82M - 22,57M (DSD64-DSD512)

Zasilanie: 115-230V AC 50/60Hz
Pobór mocy: <10W
Wymiary: 220 x 50 x 170mm
Waga: 2,5 kg
Kolor: czarny/srebrny
