Audio-GD HE-1 LE- zbalansowany przedwzmacniacz, klasa A, ACSS
Odnośnik do strony produktu na witrynie producenta: AUDIO GD
Audio-GD HE-1 Linear Power Edition to w pełni zbalansowany przedwzmacniacz klasy A zbudowany wyłącznie na elementach dyskretnych (bez wzmacniaczy operacyjnych OPA) oraz bez zastosowania kondensatorów sprzęgających. Urządzenie zasila ultraliniowy zasilacz stabilizowany. W urządzeniu zastosowano technologię ACSS. Technologia ta polega na galwanicznym połączeniu stopni wejściowych i wyjściowych poszczególnych modułów toru audio bezpośredno w domenie prądowej (bez jakichkolwiek scalonych wzmacniaczy operacyjnych), oraz bez kondensatorów sprzegających. Dzięki temu, użytkując urządzenie możemy cieszyć się brzmieniem muzyki pozbawionym podbarwień sprzętowych, takim, jakie przekazali muzycy, realizatorzy dźwięku i producenci muzyczni. Cały proces wzmocnienia odbywa się w jednym etapie, co powoduje wydatne zmniejszenie zniekształceń przy zachowaniu doskonałej dynamiki ( THD < 0.0005 %). Technologię ACSS zastosowano również do połączenia urządzenia przy pomocy specjalnych kabli z wyjściami innych urządzeń z oferty Audio GD też wyposażonych w gniazda ACSS. Urządzenie wykorzystuje trzy transformatory R-core (łącznie 145W), a by zapewnić równomierne dostarczanie mocy zastosowano kondensatory NOVER o pojemności 36 000uf. Czterokanałowa, sterowana cyfrowo, 99-stopniowa regulacja głośności w oparciu o matrycę przekaźnikową eliminuje nierównowagę kanałów i poprawiają jakość dźwięku. w urządzeniu jest dostępne 5 wejść analogowych (RCA X2, XLR X2, ACSS X1) oraz 3 wyjścia (XLR/RCA/ACSS). Audio-GD HE-1 LE oferuje dźwięk bardzo neutralny z bardzo małymi zniekształceniami i wysoką liniowością.
Regulacja głośności urządzenia różni się od technologii konwencjonalnej. Konwencjonalna technologia regulacji głośności polega na kontroli napięcia w stopniu wejściowym wzmacniacza analogowego poprzez potencjometr głośności. Niska jakość potencjometru często jest przyczyną niezbalansowania kanałów i niskiej jakości dźwięku oraz powoduje utratę szczegółowości. W urządzeniu zastosowano regulację głośności poprzez konwersjię prądowo-napięciową I/V, regulator głośności jest zbudowany w formie pasywnej. Regulacja ma miejsce w sposób cyfrowy i polega na zmianie zakresu prądu wyjściowego na wyjściu wzmacniacza ACSS.
Najważniejsze cechy:
- Wbudowany zasilacz najwyższej klasy, skonstruowany na elementach dyskretnych, w którym zastosowano kondensatory o pojemności 36 000 uF w stopniach filtrujących.
- W pełni zbalansowany wzmacniacz klasy A zbudowany wyłącznie na elementach dyskretnych (bez wzmacniaczy operacyjnych OPA) oraz bez zastosowania kondensatorów sprzęgających.
- Technologia ACSS.

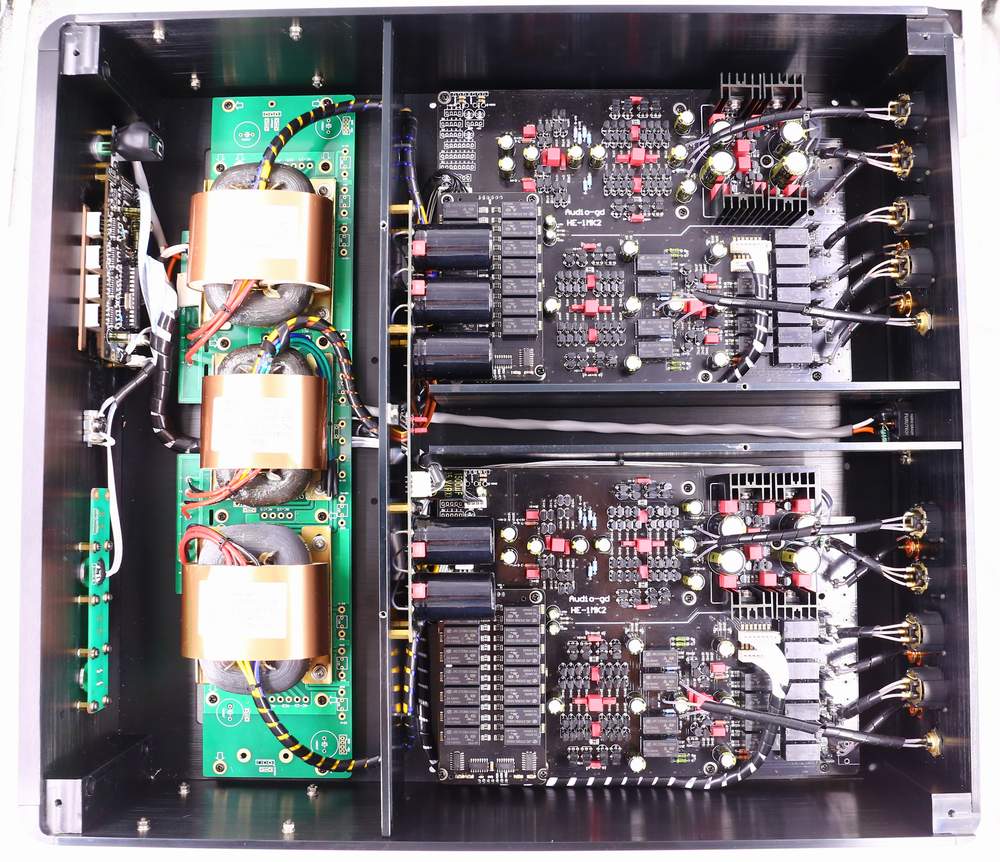

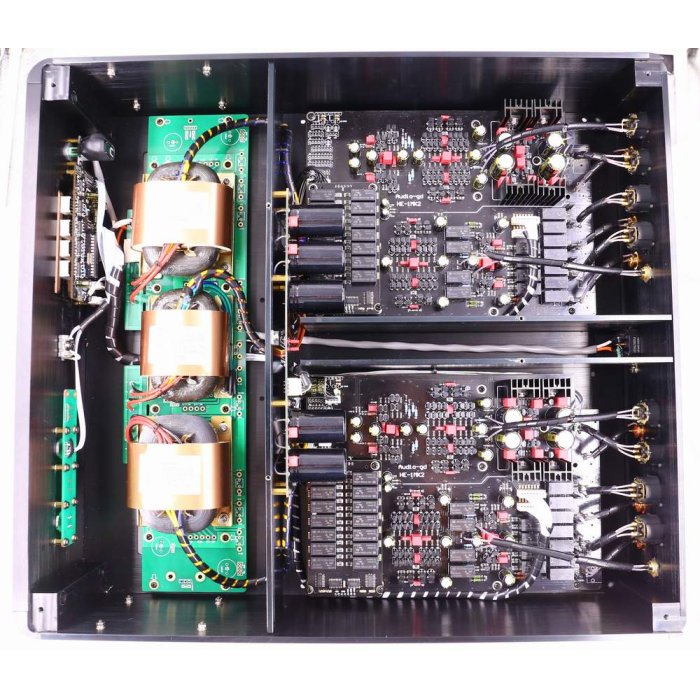

- Trzy transformatory R-core (łącznie 145 W),
- Osobne zasilacze dla prawego i lewego kanału.
- Cztery osobnye zasilacze klasy A
- Wykorzystuje wysokiej jakości podzespoły i specjalnie dobrane tranzystory.
- Czterokanałowy 100-stopniowy, sterowany cyfrowo, przekaźnikowy system regulacji głośności.
- Czterokanałowy, 9-stopniowy, sterowany cyfrowo przekaźnikowy system reguacji wzmocnienia stopnia wejściowego od 0 dB (bypass) do -8 dB.
- Dwa tryby wzmocnienia ulatwiające dopasowanie sprzętowe (6 dB oraz 16 dB).
Specyfikacja:
| S/N Ratio |
>130dB |
| THD |
<0.0005 % |
| Pasmo (wejście XLR) |
20Hz - 20KHz ( +/- 0dB )
20Hz - 100KHz ( <4dB ) |
| Charakterystyka głośności |
100 kroków, charakterystyka wykładnicza |
| Wzmocnienie |
wysokie +16dB
niskie +6 dB |
| Poziom wyjściowy (Max) |
9.5V @ RCA
19V @ XLR
4.8mA @ ACSS |
| Impedancja wyjściowa |
10 Ω @ XLR
>10 MΩ @ ACSS |
| Impedancja wejściowa |
94 kΩ @ XLR
<5 Ω @ ACSS |
| Channels cross |
< -130dB |
| Nierównowaga kanałów |
< 0.01dB |
| Zasilanie |
220-240V AC 50/60 Hz |
| Pobór energii |
35W Class A |
| Moc transformatorów |
145W (3 transformatory) |
| Wymiary |
430x485x123 |
