Audio-GD R-27-HE

DAC R-27 HE

Odnośnik do strony produktu na witrynie producenta: AUDIO GD

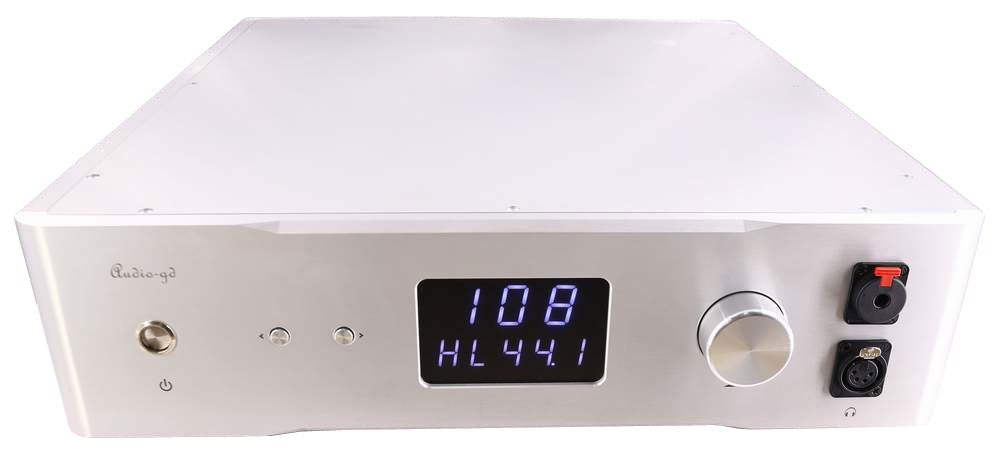

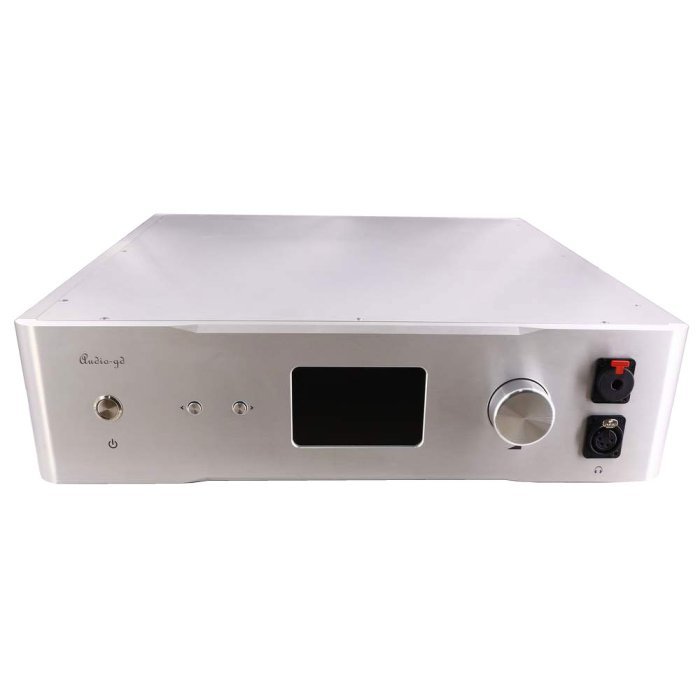

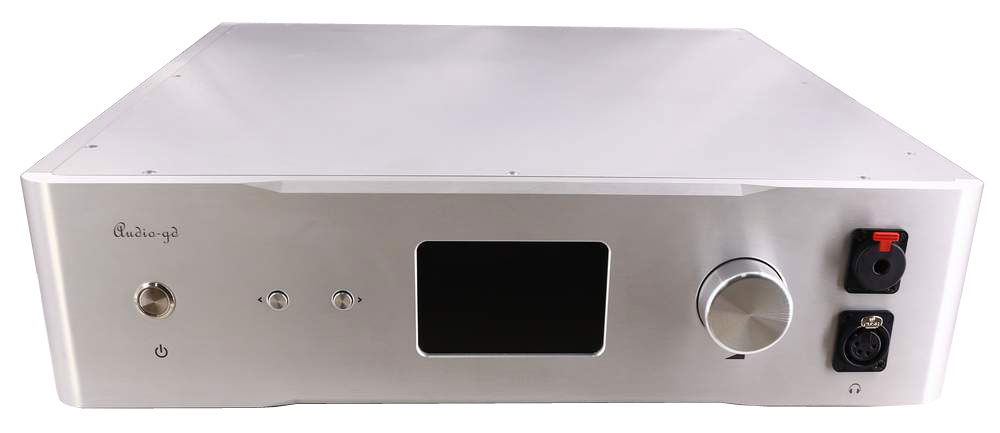

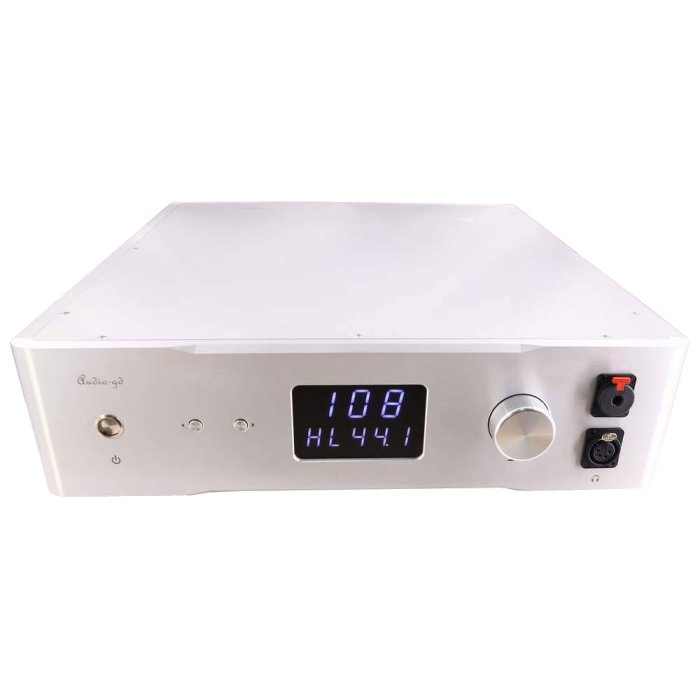

R-27HE tak, jak jego poprzednik - wersja R-27 to przetwornik cyfrowo-analogowy, zbudowany z drabinek rezystorowych R-2R w technologii MSB. Urządzenie zostało dodatkowo wyposażone w regeneracyjny system zasilania (w tym modelu wzmocniony) o znacznie poprawionych parametrach w porównaniu do R-27 RE. Rozwiązanie to umożliwiło dalsze zmniejszenie poziomu zniekształceń związanych z niedoskonałością źródeł zasilania opartych na zastosowaniu modułów stabilizujących i prostowników prądu przemiennego. Zasilacze regeneracyjne są zbudowane na zasadzie systemów wielostopniowych. Prąd stały otrzymywany z zasilacza stabilizowanego jest ponownie przekształcany w sygnał przemienny o charakterystyce sinusoidalnej i podawany do kolejnego modułu prostownika i stabilizatora napięcia. Umożliwia to doskonalsze odfiltrowanie zakłóceń oraz podwyższenie parametrów wyjściowych stabilizatora napięcia do poziomu wymaganego w celu zasilania sprzętu o audiofilskiej sygnaturze dźwiękowej. Zastosowano cały szereg ulepszeń wprowadzonych do wersji MK2, z których najbardziej widoczne to nowy, pełnowymiarowy wyświetlacz na panelu przednim oraz możliwość zamówienia wersji w srebrnej (szczotkowane aluminium) obudowie. Urządzenie zawiera wbudowany w pełni zbalansowany, pracujący w klasie A wzmacniacz słuchawkowy oraz zbalansowany przewzmacniacz. Moc wzmacniacza słuchawkowego sięga 15W na wyjściu niezbalansowanym (10W na zbalansowanym) przy obciążeniu słuchawkami 40 Ω. Dwa zakresy czułości wzmacniacza słuchawkowego (dual gain modes) pozwalają na współpracę ze słuchawkami o małej i dużej czułości/efektywności. Wszystkie funkcje urządzenia są dostępne z pomocą przełączników umieszczonych na przednim panelu obudowy. Na tylnym panelu obudowy oprócz gniazd wejściowych i wyjściowych umieszczono też port służący do wgrywania uaktualnień firmaware urządzenia. R-27 HE jest wyposażony w wejścia cyfrowe: AES/EBU, Toslink, RCA 24bit/192KHz; Optical 24bit/92KHz; HDMI I2S 32bit/384KHz; USB 32bit/384KHz - Amanero 384 oraz wyjścia analogowe: niezbalansowane RCA i zbalansowany XLR oraz ACSS. Dzięki nim jest kompatybilny ze wszystkimi popularnymi systemami przesyłu dźwięku cyfrowego. Wejścia HDMI oraz USB są odizolowane galwanicznie.
DAC zrealizowano przy pomocy układu "programowalnej matrycy logicznej" FPGA oraz pięciu układów CPLD. Dekoder składa się z ośmiu grup modułów R-2R przetworników cyfrowo analogowych zestawionych razem w zbalansowany dekoder push/pull. Przetwarzanie sygnału DSD zrealizowano w formie 4 grup zbalansowanych, dyskretnych dekoderów. Jako układy zegarów cyfrowych w urządzeniu pracują dwa moduły zegarów/oscylatorów kwarcowych "90/98 MHz Accusilicon 318B femtosecond". Wejście USB zaimplementowano na układzie Amanero 384, co umożliwia dekodowanie sygnałów z rozdzielczościami PCM 384K i DSD512. Przetworniki R-2R pod kontrolą ultra-fast FPGA, są przedstawicielem wielobitowej konstrukcji D/A. Charakteryzują się czystym dźwiękiem, wysoką dynamiką i bardzo niskim poziomem szumu kwantyzacji.
Urządzenie jest sprzedawane z aluminiowym pilotem.

Tor analogowy

Unikalną cechą wszystkich produktów Audio-GD jest wykorzystanie w budowie części analogowej urządzeń, wzmacniaczy pracujących w domenie prądowej. Analogowy stopień firma Audio-GD opracowała samodzielnie, opierając się na układzie wzmocnienia lustra prądowego. Jednostopniowy wzmacniacz pracujący w domenie prądowej ACSS, zbudowany z elementów dyskretnych, bez kondensatorów sprzęgających w torze audio, charakteryzuje się wysoką szczegółowością jak i niebywale niskimi zniekształceniami. Rozwiązanie ACSS pozwoliło zminimalizować problemy wpływu komponentów elektronicznych na barwę. W torze wzmacniacza nie wykorzystuje się scalonych wzmacniaczy operacyjnych OPA. W tradycyjnych konstrukcjach wykorzystywanych przez większość firm, wzmocnienie jest realizowane w trzech stopniach, co prowadzi do kumulacji zniekształceń i ma wpływ na barwę. Priorytetem w konstrukcjach Audio-GD, jest jak najmniejszy wpływ części analogowej urządzenia na dźwięk reprodukowany poprzez przetwornik D/A.
Elementy elektroniczne wykorzystywane do budowy urządzeń są bardzo starannie dobierane spośród najlepszych dostępnych, jak i produkowane specjalnie na zamówienie. Wszystkie połączenia wewnątrz obudowy są realizowane za pomocą kabli z czystej miedzi OCC. Nie jest bez znaczenia ręczny proces składania podzespołów i ich wielokrotne testy na różnych etapach produkcji. Gotowe urządzenie jest wygrzewane, a następnie powtórnie testowane przed wysyłką do klienta. Wszystkie produkty Audio-GD są montowane w obudowach aluminiowych. Zapewnia to doskonałe ekranowanie elementów wewnętrznych. Audio-GD oddaje w Wasze ręce produkt głęboko przemyślany, nowatorski, świetnie wykonany z najlepszych dostępnych elementów.

Specyfikacja:
