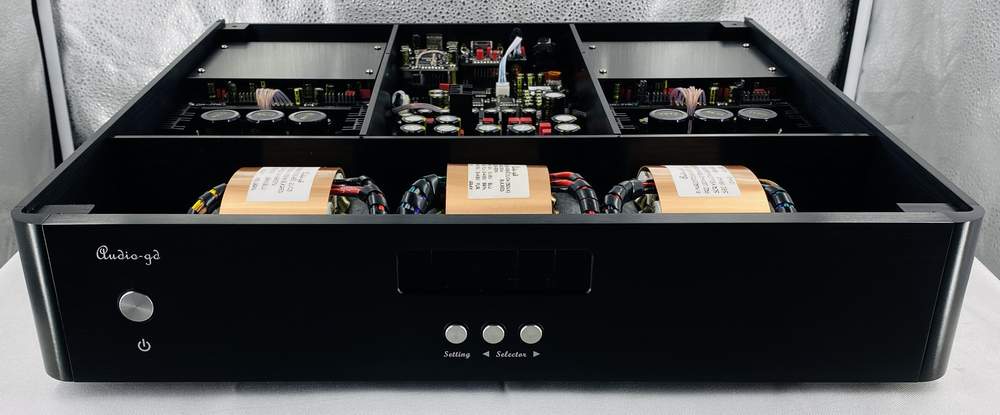

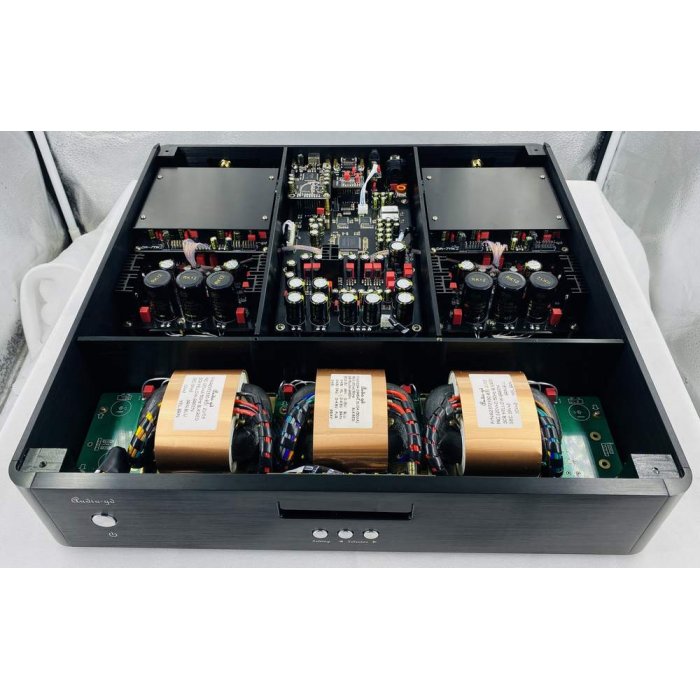

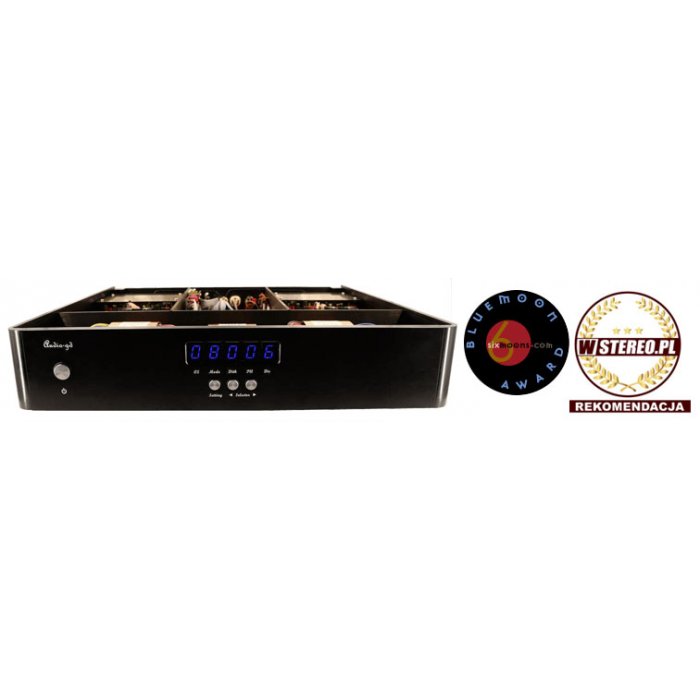

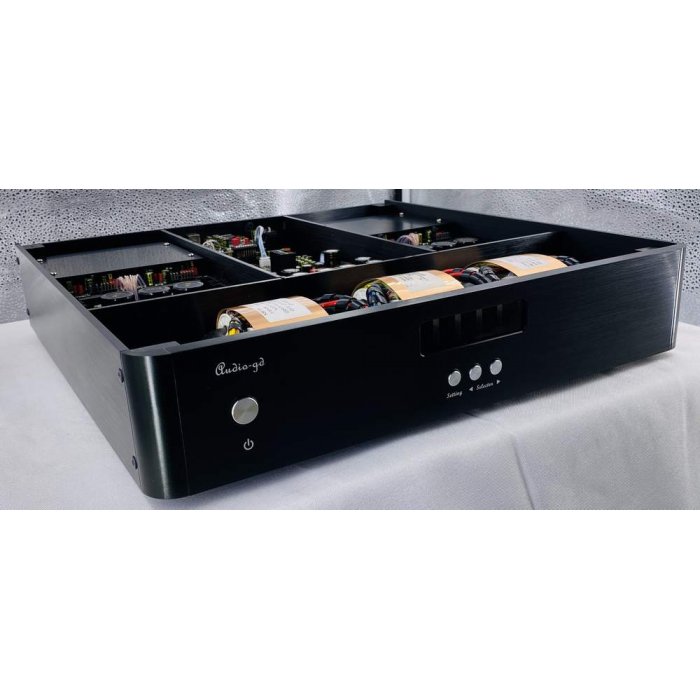

R-7 MK2

Odnośnik do strony produktu na witrynie producenta: AUDIO GD

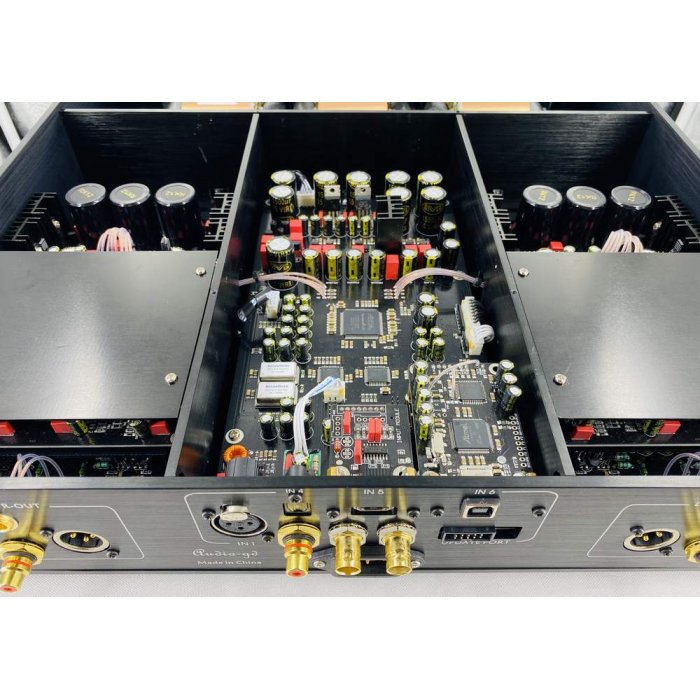

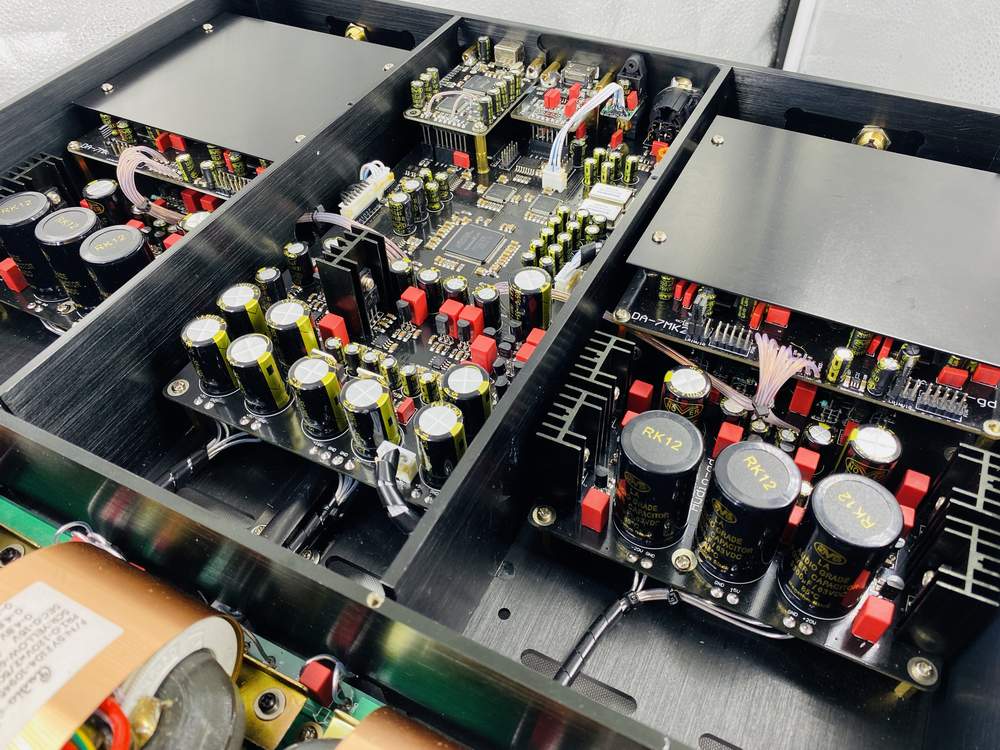

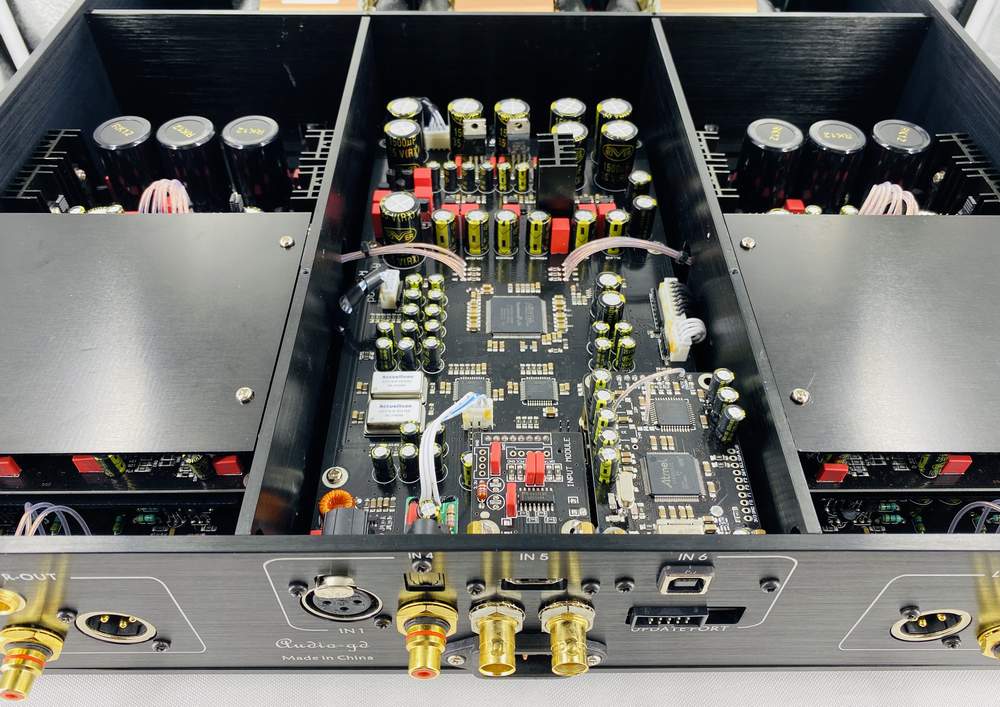

R-7 MK2 to w pełni zbalansowany przetwornik cyfrowo-analogowy, oparty na układach R-2R wykonanych w technologii MSB. Pracuje on pod kontrolą ultra-fast FPGA. Charakteryzują się czystym dźwiękiem, dynamiką oraz bardzo niskim poziomem szumu kwantyzacji. W DAC`u R-7 Audio-GD użyto 8 modułów R-2R.

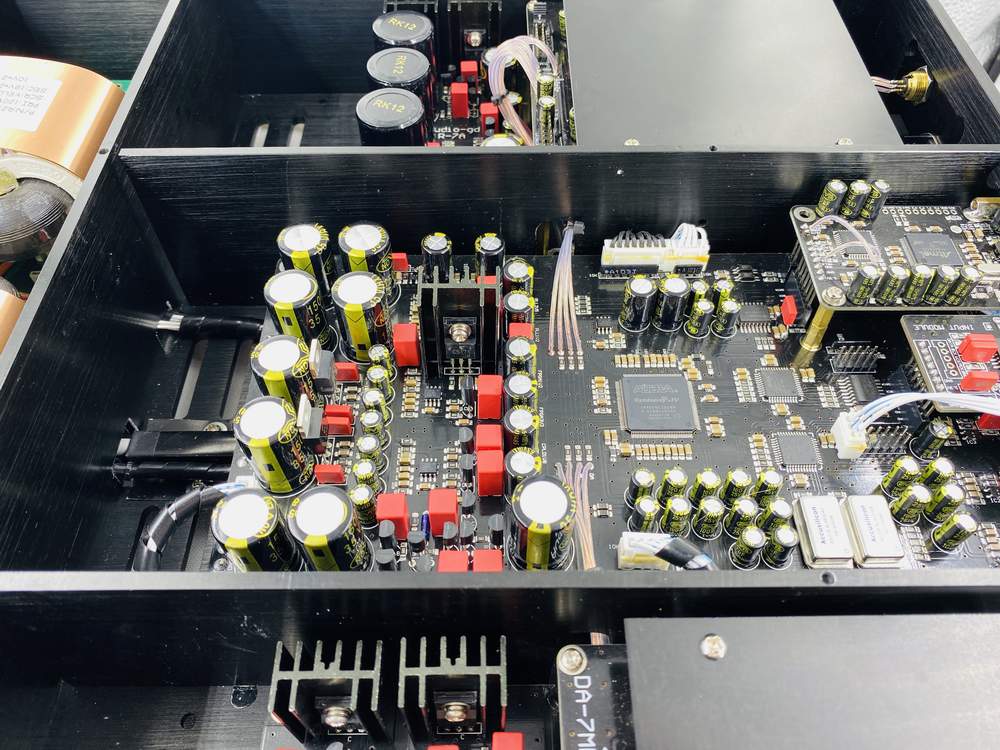

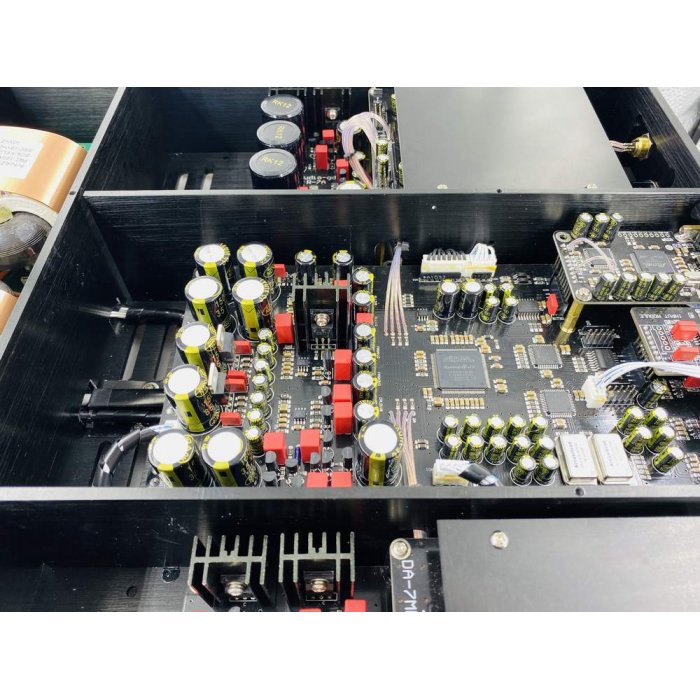

Do współpracy z R-2R zastosowano procesor sygnałowy DSP Altera Cyclone II. Pełni on role filtra cyfrowego z obsługą oversamplingu w trybach x2 x4 x8 lub NOS (bypass mode). Do taktowania pętli PLL DSP wykorzystano super dokładny zegar (oscylator) TCXO co w znacznym stopniu wpływa na zmniejszenie jittera, pozwalając uzyskać przejrzyste i neutralne brzmienie urządzenia.
R-7 jest wyposażony w 6 wejść cyfrowych: BNC 24bit/192KHz; RCA 24bit/192KHz; Optical 24bit/92KHz; HDMI I2S 32bit/384KHz; USB Amanero Combo384 32bit/384KHz. Dzięki nim jest kompatybilny ze wszystkimi popularnymi urządzeniami służącymi do przesyłu sygnału  cyfrowego. Wejście USB jest obsługiwane przez popularny moduł Amanero Combo 384 32bit/384kHz, który współpracuje z oscylatorami TCXO. Ten nowoczesny układ, pracujący w trybie asynchronicznym, umożliwia generowanie sygnału I2S (magistrala wewnętrzna DAC) o znikomym jitterze. Ma to wpływ szczególnie na barwę dźwięku zapisanego w wysokich rozdzielczościach.
R-7 umożliwia bezpośrednie wprowadzenie sygnału magistrali I2S poprzez złącze RJ45 lub złącze HDMI. Dzięki temu może pracować w trybie "slave" synchronizując się z zewnętrznym urządzeniem typu MasterClock

Najważniejsze cechy:

• Skonstruowany w oparciu o osiem modułów R-2R po kontrolą ultra-fast FPGA , oraz cztery niezależne dekodery DSD

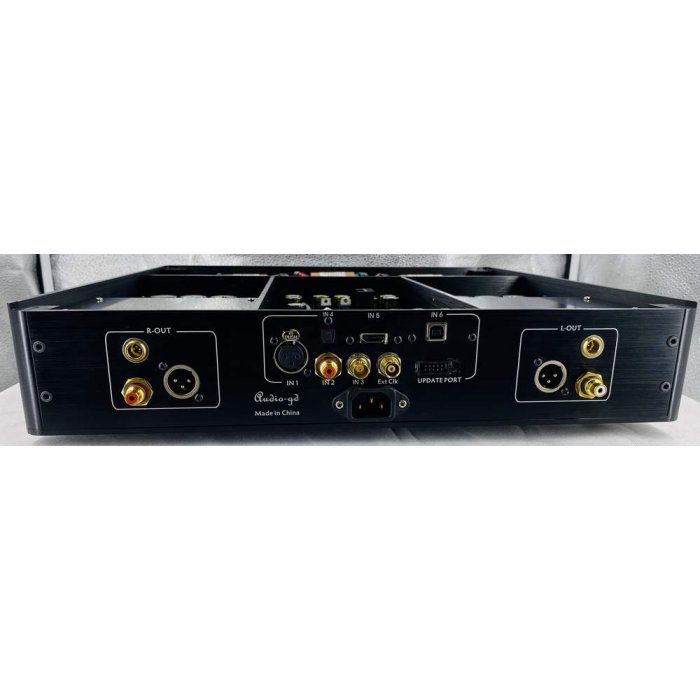

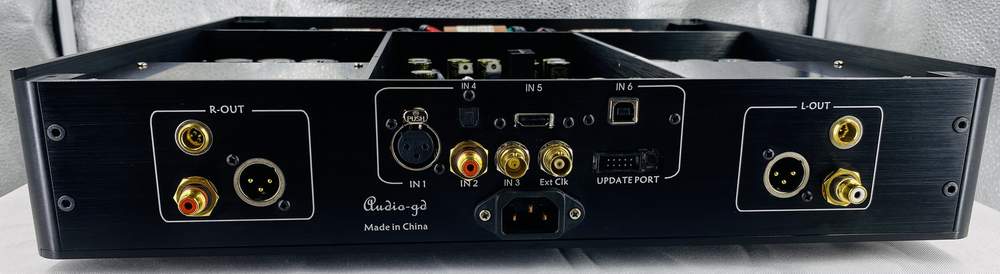

• 6 wejść cyfrowych:
  • BNC ultra neutralne wejście w standardzie SPDIF 24bit/192KHz;
  • RCA neutralne wejście w standardzie SPDIF 24bit/192KHz;
  • Optical neutralne wejście w standardzie SPDIF 24bit/192KHz;
  • HDMI I2S ultra neutralne wejście w 32bitowym standardzie zapewniającym ultra niski jitter 32bit/384KHz; USB / I2S mode:DSD native 64-512
  • AES/EBU ultra neutralne wejście w standardzie SPDIF 24bit/192KHz;
  • USB ultra neutralne wejście oparte Amanero Combo 384 32bit/384KHz; USB / I2S mode:DSD native 64-512
• Wyjścia analogowe: XLR/RCA/ACSS
• Procesor DSP Altera II,
• Tryby oversamplingu: NOS, x2, x4, x8 (zależny od ustawień użytkownika), filtry cyfrowe,
• Pamięć ostatnich ustawień parametrów pracy, przywracana przy włączeniu,
• Obsługiwana gęstość zapisu do 32bit/384kHz (USB, I2S),
• 9 trybów filtrów cyfrowych/oversamplingu,

Zastosowane technologie:

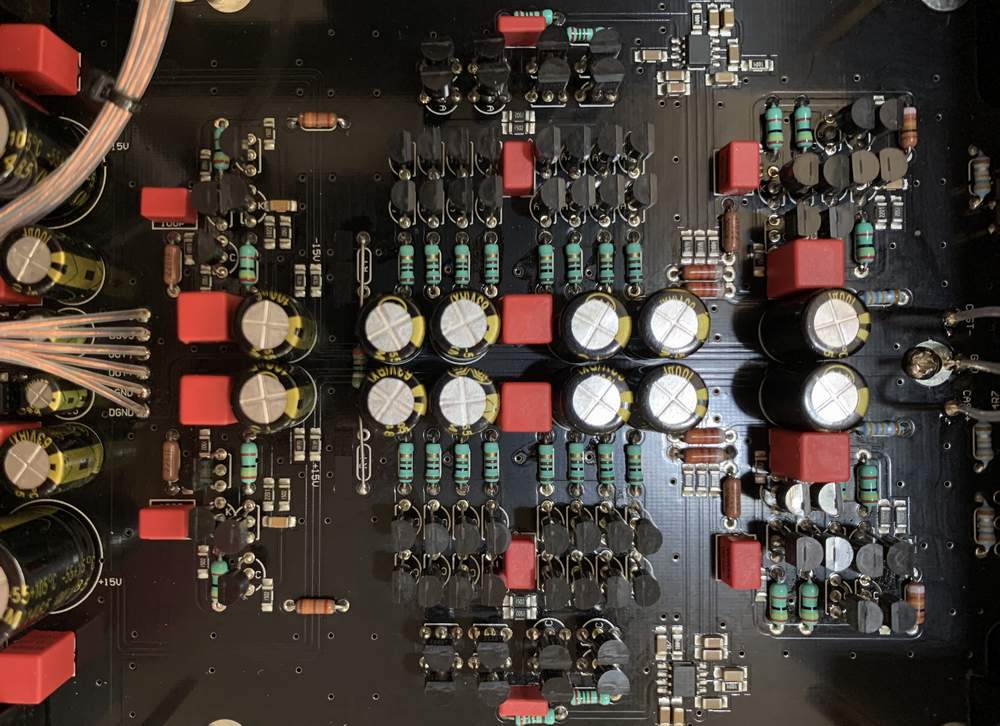

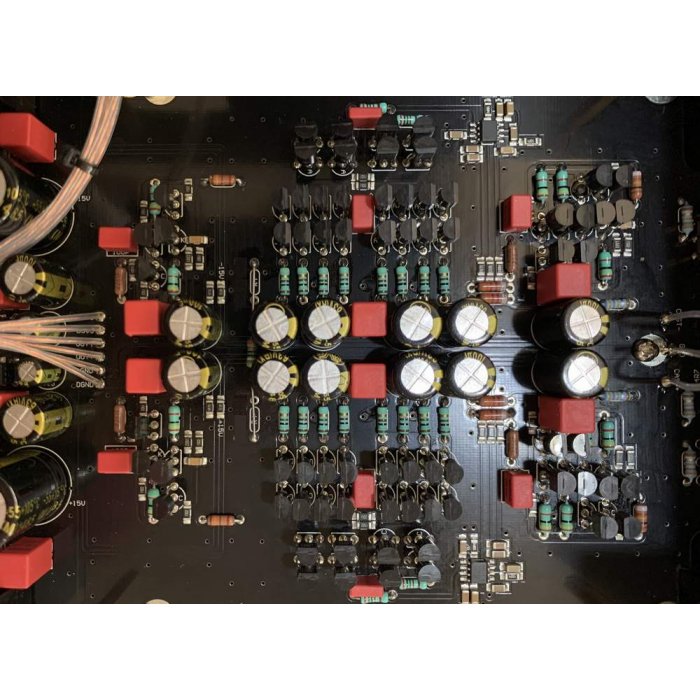

• Konstrukcja dyskretnego modułu analogowego w pełni zbalansowana bez wzmacniaczy operacyjnych - ACSS (Audio-gd Current Signal System).
• Tor audio bez kondensatorów sprzęgających.
• Non-feedback.

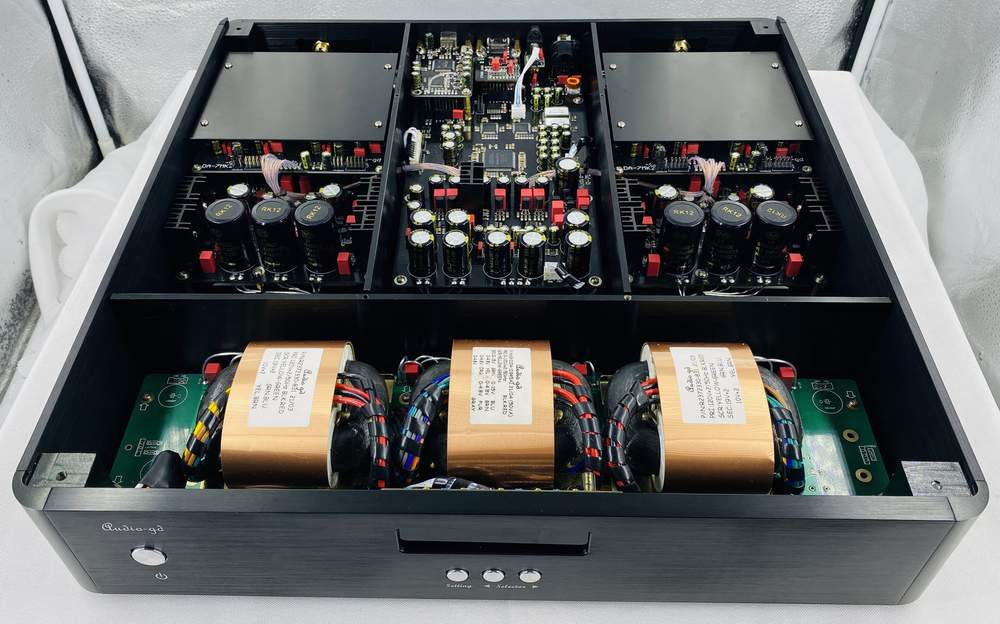

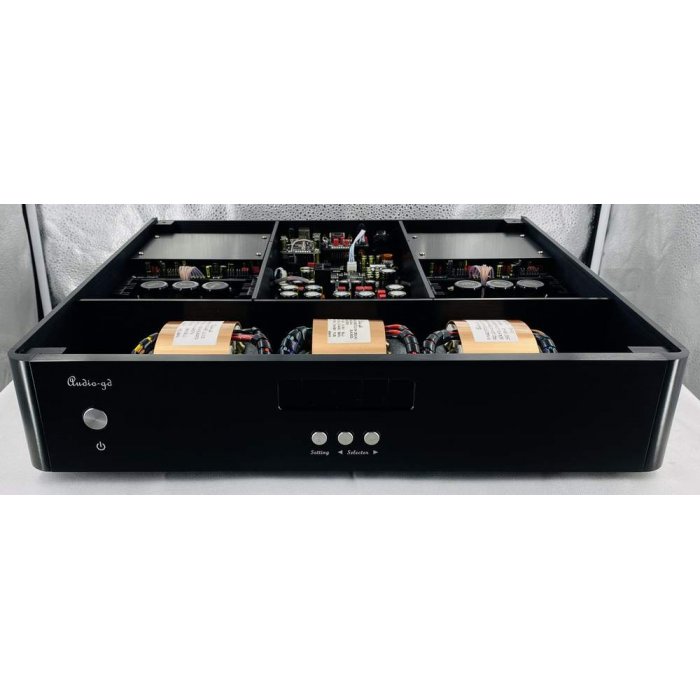

• Transformatory modułu zasilania 3x R-core.

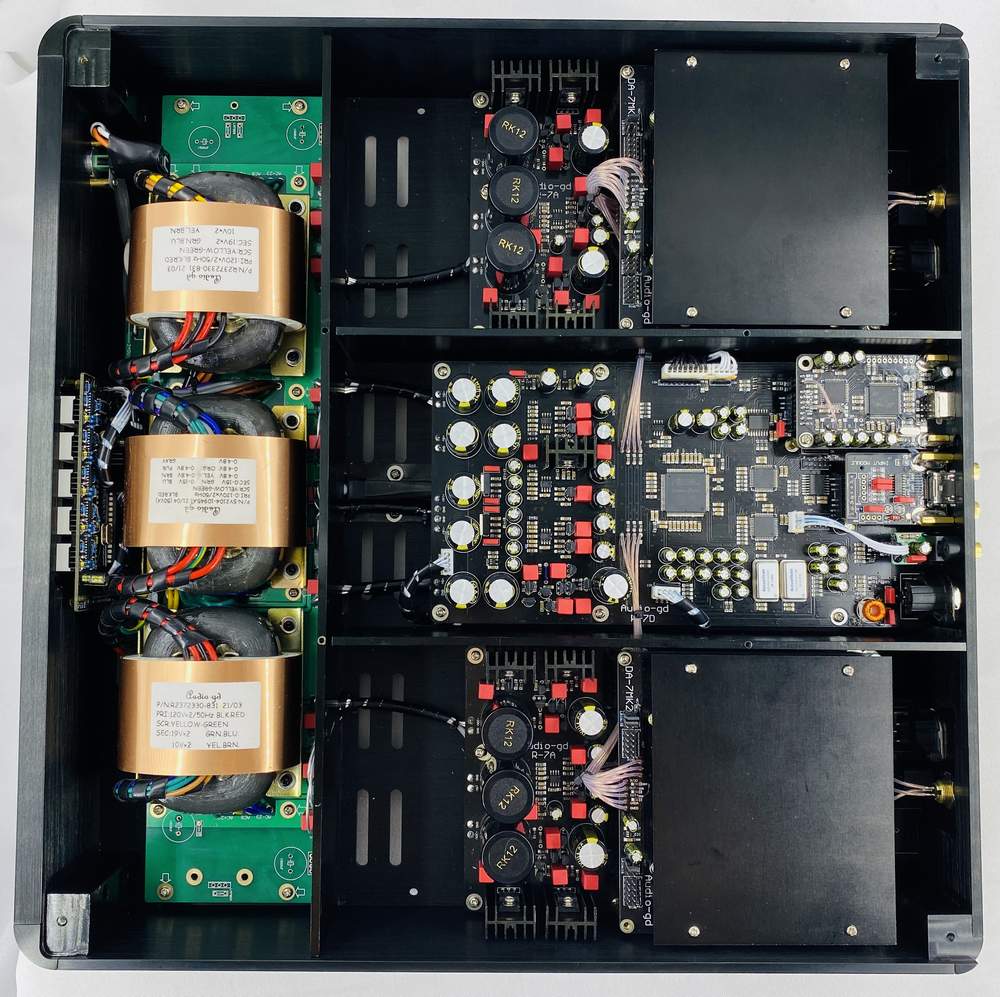

• 21 PSU pracujących równolegle, zasilających osobno część cyfrową, analogową i sterowania.

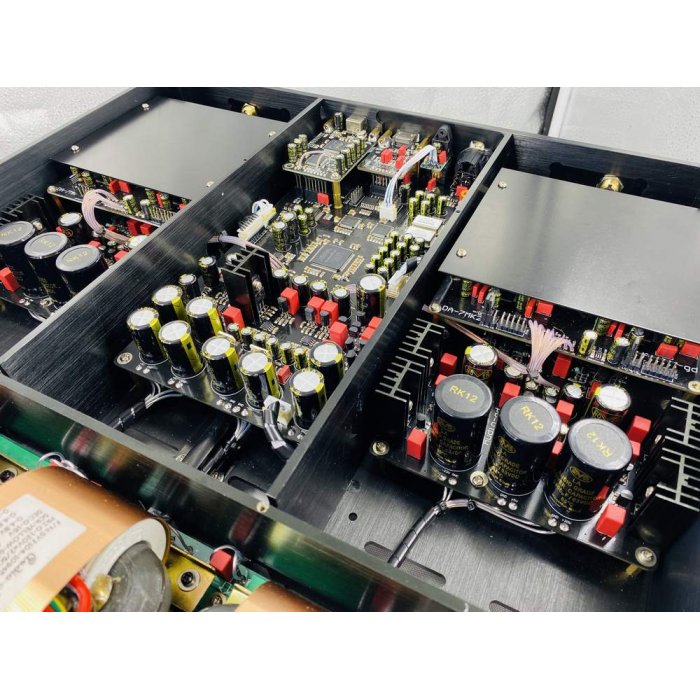

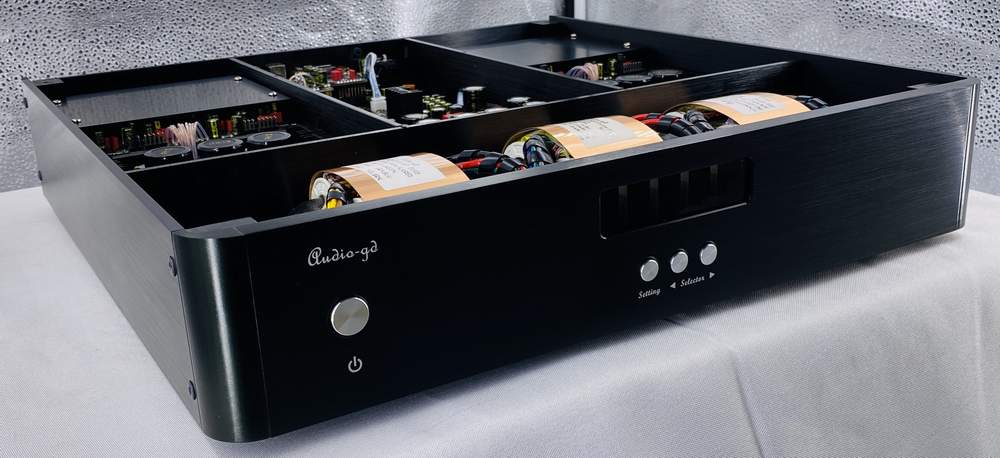

• aluminiowa obudowa z oddzielnym ekranowaniem każdego modułu.
• Montaż przewlekany.

Specyfikacja:
