Wzmacniacz mocy single ended, klasa A
Lampy: 2x 300B, 1x 6SL7(6N9P), 1x 6SN7

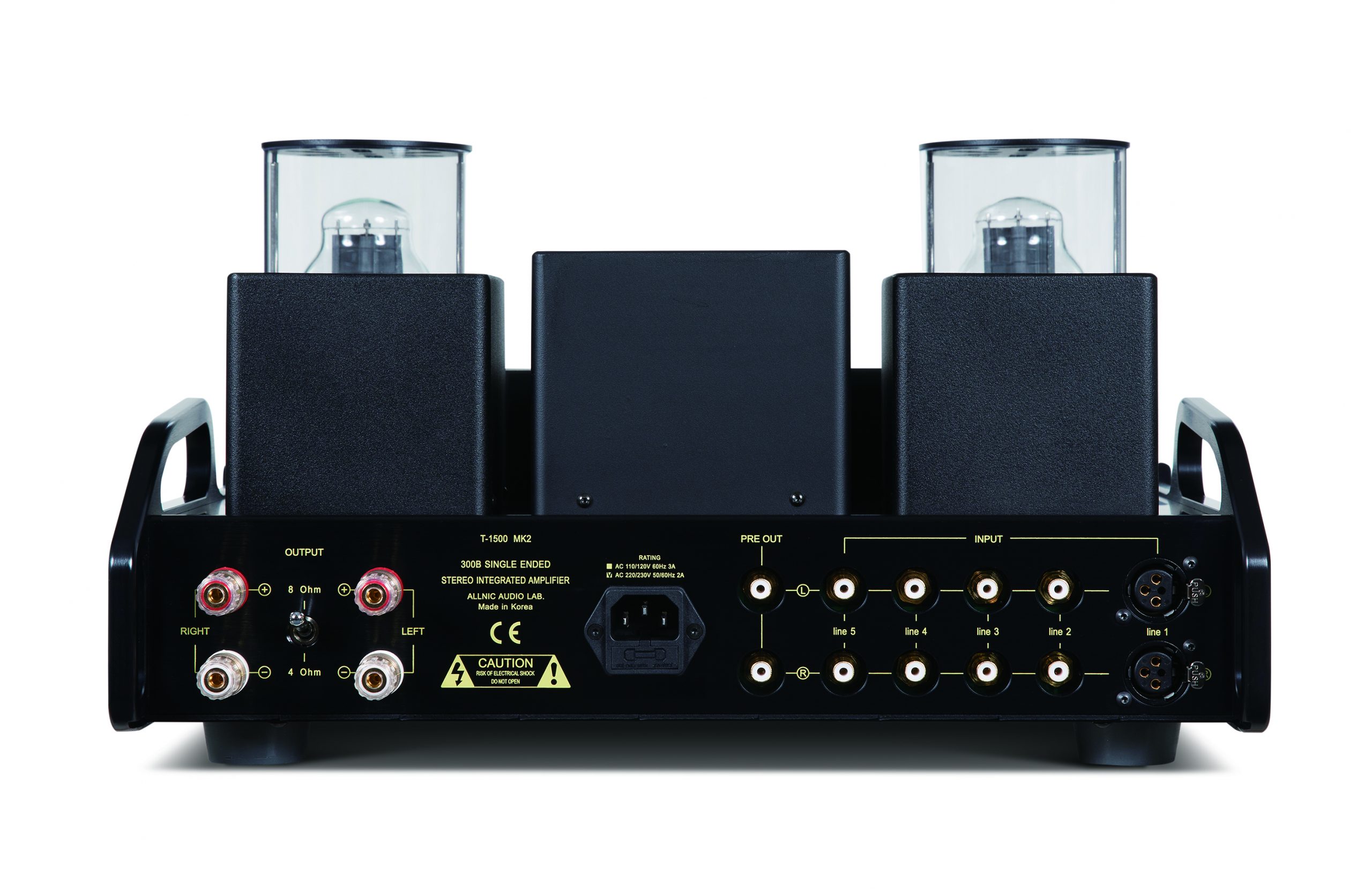

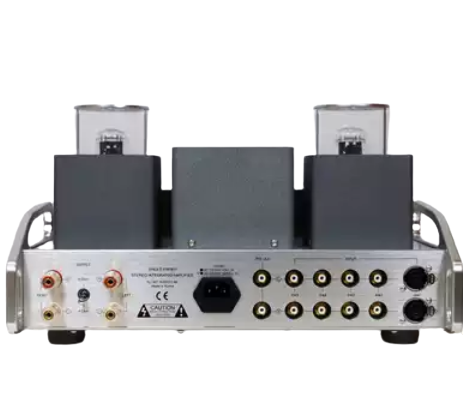

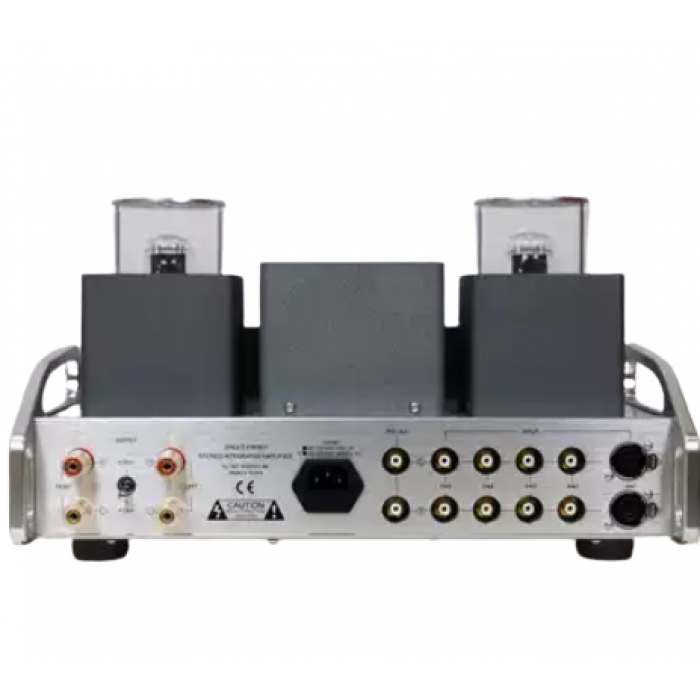

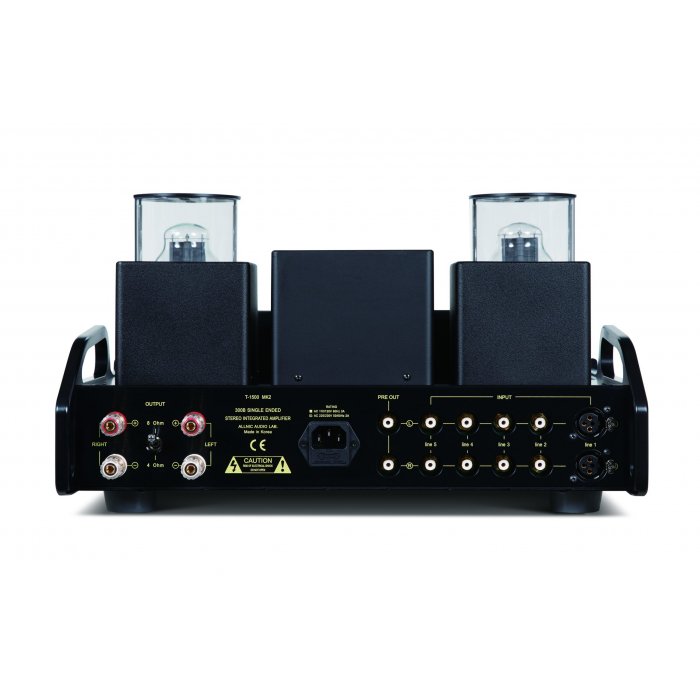

Wejścia: 4x RCA, 1x XLR
Wyjścia: Pre-out, 2 pary zacisków (4Ω i 8Ω)

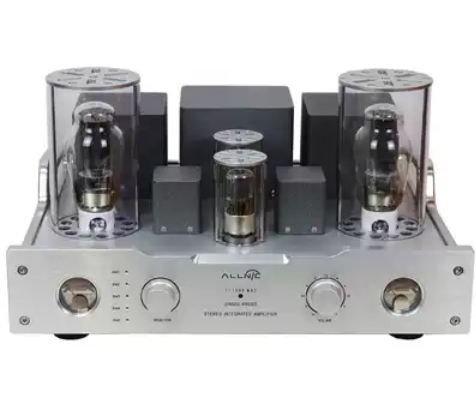

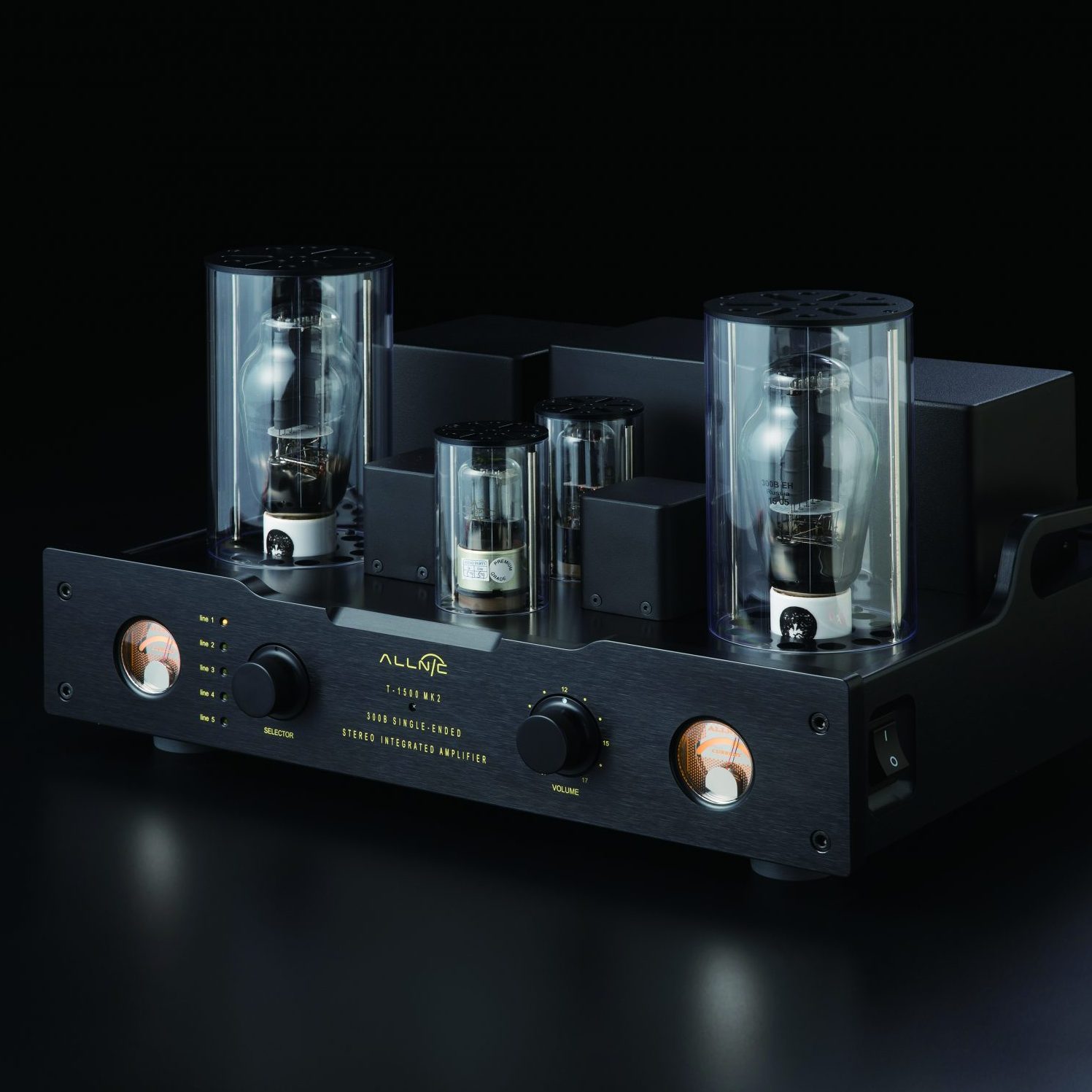

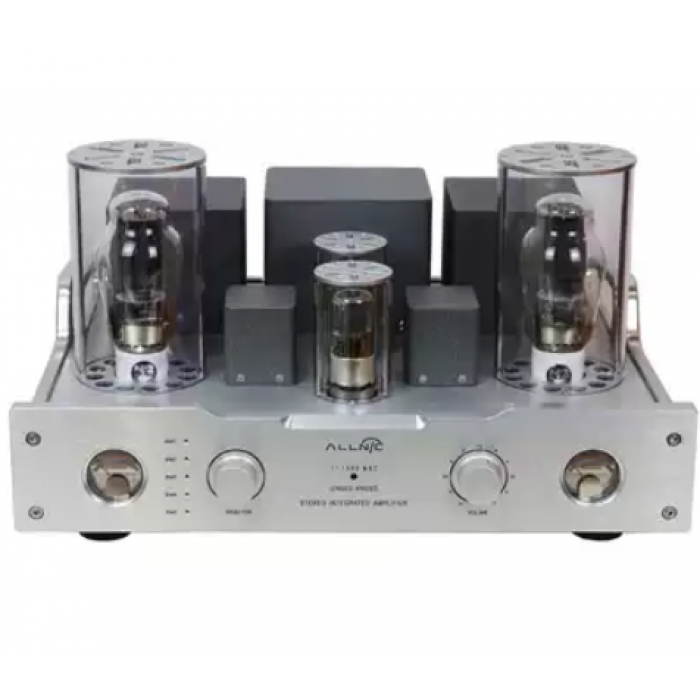

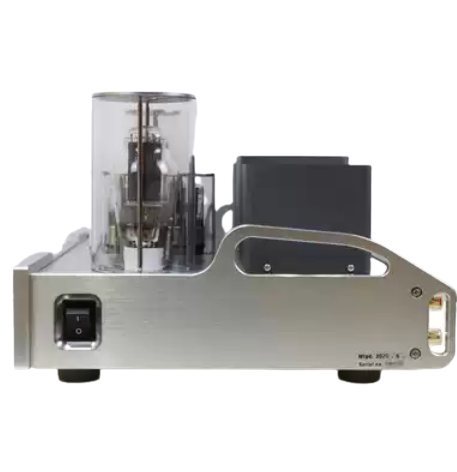

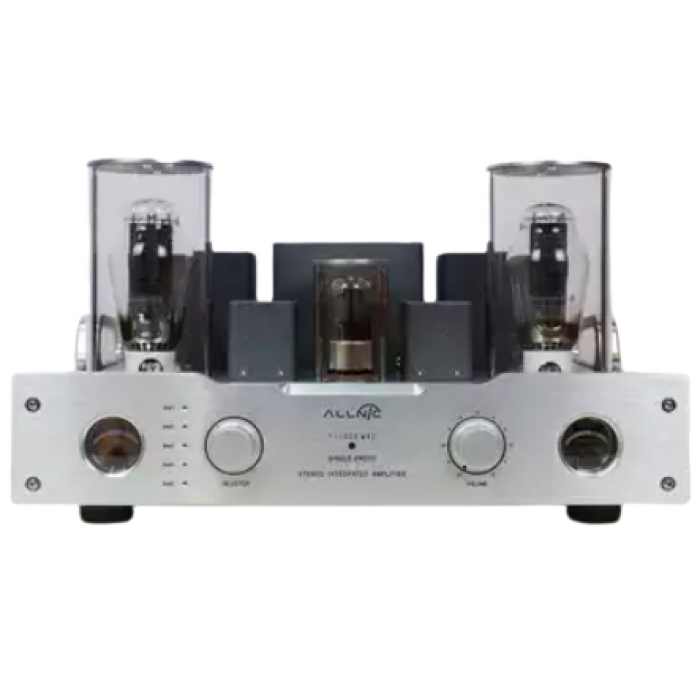

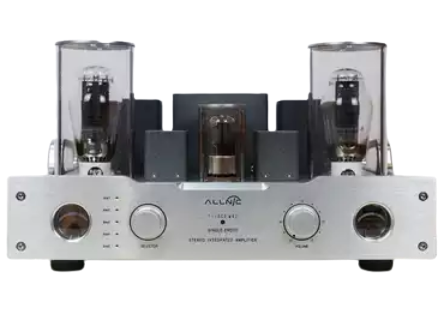

Allnic T-1500 mk2 to najwyższej klasy zintegrowany wzmacniacz stereo zbudowany na lampach mocy 300B w układzie single ended. Podobnie jak w innych wzmaczniaczach Allnic Audio, rdzenie transformatorów w T-1500 mk2 wykonano ze stopu permalloy (stop żelaza i niklu). Moc wjściowa wzmacniacza jest równa 2x 10W (klasa A).
We wzmacniaczu Allnic T-1500 mk2 w celu wysterowania pracujących w stopniu mocy lamp 300B zastosowano specjalny obwód "Inductor Drive". Układ "Inductor Drive” firmy Allnic zapewnia znacznie wyższe napięcie wysterowania z bardzo niskimi zniekształceniami (około 0,3%).W rezultacie końcowy stopień mocy może być wysterowany sygnałem o wysokiej amplitudzie nawet rzędu 150 V (p-p). Należy zaznaczyć, że w przeważającej większości innych wzmacniaczy innych producentów, w których zastosowano lampy 300B w stopniu mocy, poziom amplitudy sygnału sterującego jest dużo niższy, a zniekształcenia nieliniowe wyższe, co wynika z połączeń rezystancyjno-pojemnościowych w stopniu sterującym. Oznacza to, że do głęboko spolaryzowanej siatki lampy 300B kierowany jest już zniekształcony sygnał o niższym od optymalnego napięciu. Dzięki zastosowaniu obwodu "Inductor Drive" wzmacniacz T-1500 mk2 cechuje się wyższą mocą wyjściową przy znacznie mniejszych zniekształceniach niż możnaby się spodziewać po konstrukcji opartej na lampach 300B.
We wzmacniaczu użyto podwójnej triody 6SN7 do wysterowania stopnia końcowego lamp 300B. W stopniu końcowym zastosowano dławik (choke plate inductor) z rdzeniem wykonanym w 100% ze stopu permalloy. Dławik charakteryzuje się bardzo niskimi stratami mocy przy niezwykle wysokiej impedancji obciążenia. Dzięki temu możliwe stało się uzyskanie wysokiego poziomu wzmocnienia sygnału w stopniu sterującym oraz wysokiego poziomu wzmocnienia całego wzmacniacza (rzędu +35dB).
Allnic stosuje w swoich wzmacniaczach transformatory wyjściowe o specjalnej konstrukcji i rdzeniach wykonanych z premalloy, które cechują się wysokim początkowym poziomem prznikalności magnetycznej. W rezultacie możliwe stało się zmniejszenie liczby zwojów w uzwojeniu pierwotnym transformatora, a co za tym idzie poszerzenie pasma przenoszenia wzmacniacza oraz zwiększenie dynamiki i zmniejszenie zniekształceń, szczególnie w zakresie niskich częstotliwości basowych. W transformatorach zastosowano duże rdzenie niklowe, co pozwala uniknąć pracy w obszarze "nasycenia (ang. saturation)" krzywej przenikalności magnetycznej (tj. poza punktem przegięcia krzywej B/H) nawet dla wysokich wartości prądu anodowego (rzędu 100mA).
We wzmacniaczu T-1500 mk2 zastosowano tzw. "naturalne ujemne sprzężenie zwrotne" rzędu -6dB. Jest to bardzo niska wartość sprzężenia dobrana tak, aby zapewnić niskie zniekształcenia i wysoki stosunek sygnału do szumu, co pozwala zachować neutralną sygnaturę dźwiękową urządzenia. Regulacja wzmocnienia jest zrealizowana przy pomocy-41 krokowego przełącznika ze srebrnymi stykami z drabinką rezystorów bezindukcyjnych.
| Moc wyjściowa | 10W + 10W (4, 8 lub 16Ω obciążenia przy 1kHz) |
| Zniekształcenia | 0.3% a 1kHz at 2.83V |
| Pasmo przenoszenia | 20Hz - 20kHz flat |
| Stosunek sygnału do szumu S/N | -80dB (CCIR, 1kHz) |
| Współczynnik tłumienia | 10 przy 8Ω obciążenia przy 1kHz |
| Wzmocnienie napięciowe | +35dB |
| Impedancja wejściowa | 10kΩ (single-ended, niezbalansowane) |
| Czułość wejścia | 230mV |
| Bezpieczniki | AC główne - 3A/250V (110W) (dwa w zestawie, jeden jako zapasowy), Rurkowe - 0.5A, 250V, 20mm |
| Lampy | 300B x 2 (trioda mocy), 6SL7(6N9P) x1 (stopień wejściowy), 6SN8 x1 (stopień sterujący) |
| Wymiary | 430mm x 380mm x 20mm |
| Waga | 22kg, 26kg z opakowaniem |
| Gwarancja | 24 miesiące |
